带集成固件和NCI接口的NFC即插即用控制器

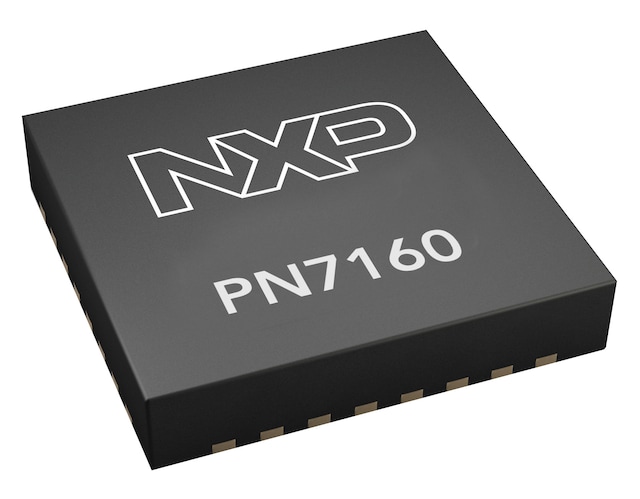

PN7160

滚动图片以放大

PN7160专为在各种系统实现快速集成而设计，支持所有符合NFC Forum的模式，包括Android和Linux驱动程序，并支持实时操作系统和无操作系统的应用（PN7160不符合EMVCo，需使用PN5180、PN5190或PN7220）。嵌入式NFC固件减少了对主机交互的需求，并最大限度缩小了代码尺寸，使设计更轻松。PN7160具有I2C或SPI接口，与广受欢迎的MCU兼容，包括LPC、Kinetis和i.MX。PN7161版本增加了对Apple ECP的支持。

产品详情

框图

PN7160结构框图

PN7160 Block Diagram
获取框图PDF

特性

  • 支持所有符合NFC Forum的模式
    • 读写器模式：ISO/IEC A&B、FeliCa、MIFARE 1K、4K，NFC Forum类型1、2、3、4、5，ISO/IEC 15693
    • 对等模式：被动和主动、发起方和目标方
    • 卡模拟模式：NFC Forum类型3和4（A&B）
  • 灵活的主机接口
    • 电源电压：1.8V或3.3V
    • I2C接口或SPI接口
    • 符合NCI 2.0的协议
    • 改进同步的IRQ信号
  • 高性能NFC控制器
    • 射频驱动程序：2.7V至5.25V，最大值为250mA
    • 接收器灵敏度为20mVp-p
    • 完全可配置的轮询循环，带低功耗模式
    • 有源负载调制与动态功率控制
  • 标准封装
    • HVQFN40
    • VFBGA64

从Android 12起，P2P功能已经不是主要软件包的默认组成部分了。而且，iOS设备也从未支持过这个功能。P2P功能正逐步退出市场。NFC论坛规定，自CR13起，P2P功能不再适用于读卡器设备类别，恩智浦也认为这个功能不会有太大的改变。因此，恩智浦决定从2024年起，停止维护NFC读卡器产品上的P2P功能。不过，如果现有的产品版本（硬件和支持软件）包含了P2P支持功能，还可以继续使用。

部件编号包含： PN7160A1EV, PN7160A1HN, PN7160B1EV, PN7160B1HN, PN7161A1EV, PN7161A1HN, PN7161B1EV, PN7161B1HN.

对比表

PN7160/61配置

部件编号 规格 控制接口 封装
PN7160A1EV/C100 标准产品 I2C VFBGA64
PN7160A1HN/C100 HVQFN40
PN7160B1EV/C100 SPI VFBGA64
PN7160B1HN/C100 HVQFN40
PN7161A1EV/C100 与PN7160 + Apple ECP相同 I2C VFBGA64
PN7161A1HN/C100 HVQFN40
PN7161B1EV/C100 SPI VFBGA64
PN7161B1HN/C100 HVQFN40

PN7161常见问题解答

  • 问：PN7161有什么功能？
    1. PN7161具有与PN7160相同的功能，支持Apple增强型免接触式轮询（ECP）功能
  • 问：如何获得PN7161专用的文档和软件命令？
    1. 默认情况下，嵌入式ECP功能处于禁用状态，需要NXP DocStore中提供的特殊且机密的软件命令才能激活。要访问此机密软件命令，必须执行以下流程：
      • 对于其他应用，请与Apple Wallet代表联系
      • 在应用中使用PN7161，需要得到Apple的批准
      • 签署恩智浦保密协议才可访问DocStore
      • 创建您的DocStore帐户
      • 在DocStore上申请所需文件
  • 问：是否有适用于PN7161的开发套件？
    1. 有，可订购带有Arduino®或Raspberry Pi兼容接头的OM27160
  • 问：在批准Apple控制的特定PN7161文档之前，是否有通用的设计指南、数据手册和应用笔记？
    1. 是的，通用PN7160中使用的所有标准设计原理也适用于PN7161。PN7161包含更多内容，但外形、匹配和功能方面与PN7160完全相同
