TEF82XX客户应用板 + S32R294雷达应用开发板

TEF82-R294-KIT

滚动图片以放大

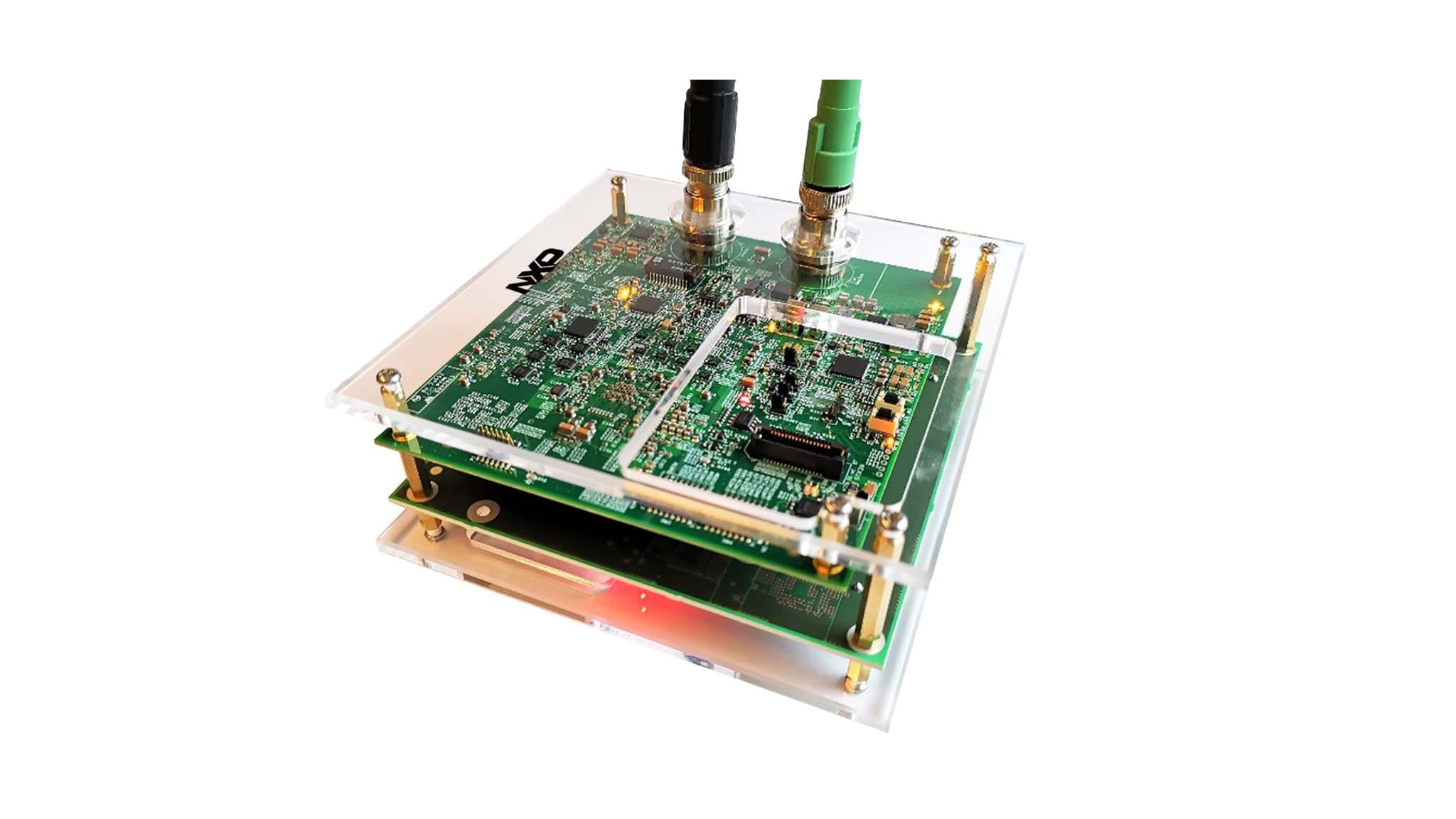

TEF82-R294-KIT由S32R294雷达应用开发板(RADB)和TEF82xx客户应用板(CAB)组成。S32R294 RADB可为基于恩智浦雷达微处理器S32R294的汽车雷达产品提供灵活的开发平台。RADB通过CSI-2最多支持两个TEF82XX雷达收发器。

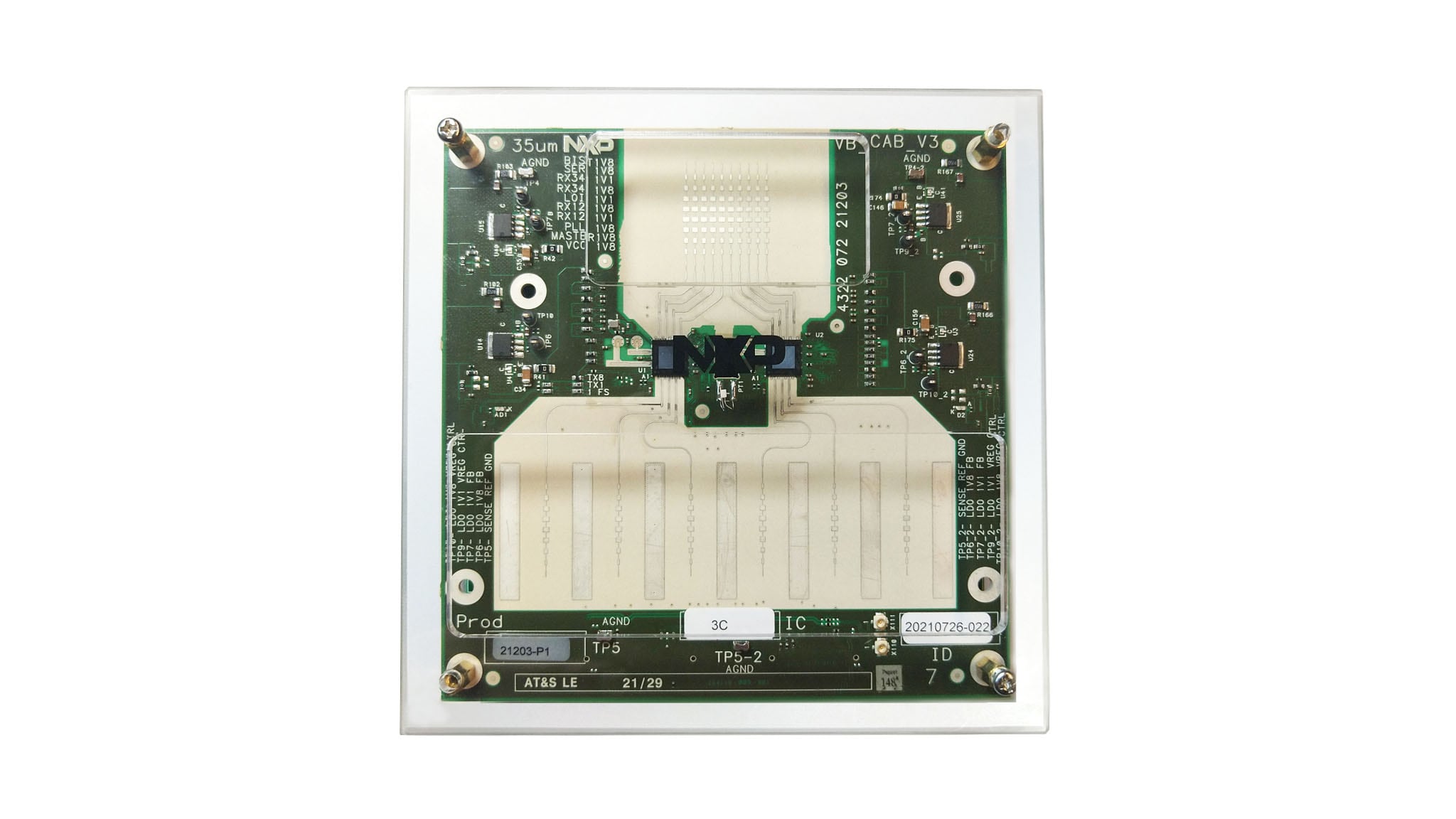

TEF82-R294-KIT支持快速启动TEF82xx GUI, 通过IDEs: Python进行TEF82xx控制，MATLAB示例以及支持S32R294 RSDK启动开发。TEF82xx CAB适合78GHz操作，包含级联设置的双TEF82xx (CSI-2)，射频RX/TX通道连接到6Tx x 8Rx天线阵列。

这两块板将电源和高速信号连接器相结合，提供到MIPI-CSI2和SPI接口的直接连接，允许将数据高速传输到MCU，以及将SPI控制信号和电源域传输到RF收发器。TEF82-R294-KIT可轻松用来评估和开发雷达应用软件和处理算法。

框图

选择框图:

TEF82-R294-KIT系统

TEF82-R294-KIT System Block Diagram

TEF82-R294-KIT客户应用板

TEF82-R294-KIT CAB Block Diagram

S32R294-RADB雷达应用开发板

S32R294-RADB Block Diagram
获取框图PDF

支持的器件

射频

雷达技术

  • TEF82xx: 完全集成的77Ghz RFCMOS汽车雷达收发器

处理器和微控制器

S32R雷达处理

特性

基本信息

  • MCU S32R294处理器
  • 12V电源输入，配备恩智浦FS8530和PF5020 PMIC，提供所有必要的处理器板和前端板电压
  • 通过板载开关选择启动模式
  • 灵活的MCU时钟选项，允许通过MIPI-CSI2连接器(J12和J10)或40MHz RADB时钟振荡器电路提供外部时钟
  • 最多支持两个MIPI-CSI2接口

前端板

  • 双TEF82xx CAB RF前端板，通过不同的MIPI-CSI2/SPI接头连接器。通过跳线配置自由选择两种不同的前端
  • 射频RX/TX通道连接到6Tx x 8Rx天线阵列
  • 适合78GHz操作

连接

  • 带M12接头的千兆以太网物理接口IC
  • 支持带M12接头的CAN-FD接口
  • UART转Micro USB接口
  • 支持JTAG调试的34引脚Nexus Aurora接头

存储器

  • 256Mb（32MB）串行NOR Flash存储器
  • 64Kb EEPROM，通过I²C连接到MCU

其他

  • 车载温度传感器，通过I²C与MCU相连
  • 电源状态LED
  • 用户复位开关，带复位状态LED
  • 支持通过金属或丙烯酸类接头与前端板形成组合套件
