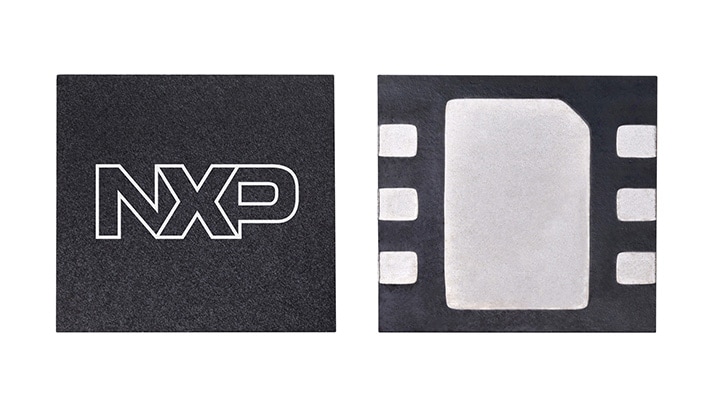

2496-2690 MHz，15 W 平均值，48 V Airfast®射频功率GaN晶体管
A5G26H110N 接收通知
15 W非对称Doherty GaN射频功率晶体管专为2496到2690 MHz频率且需要宽瞬时带宽的移动通信基站应用而设计。
该部件的特征参数和性能适用于运行在2496–2690 MHz频段的应用。如果将该部件用于工作频率超出该范围的应用，则无法保证其性能。
产品详情
射频性能表
2600 MHz
典型Doherty单载波W-CDMA参考电路性能：VDD = 48 Vdc，IDQA = 46 mA，VGSB = –4.45 Vdc，平均输出功率 = 15 W，输入信号PAR = 9.9 dB @ 0.01% CCDF。(1)| 频率 | Gps (dB) |
ηD (%) |
输出PAR (dB) |
ACPR (dBc) |
| 2496 MHz | 16.2 | 58.5 | 8.6 | -29.2 |
| 2595 MHz | 17.0 | 57.1 | 8.7 | -33.4 |
| 2690 MHz | 16.7 | 58.2 | 8.2 | -34.6 |
