BTS7202H RX Front-End Module Data Sheet[BTS7202H]
设计文件
收到完整的详细信息。 请参阅产品足迹及更多信息 电子CAD文件.
BTS7202H是一款双通道接收器前端模块(RX AFE)，采用HVQFN40封装。BTS7202H专为5G mMIMO基站应用而设计。BTS7202H包括2个独立的接收通道，每个都具有低噪声放大器(LNA)。可将此增益设置为两个不同的增益级别。每个通道还带有一个交换机，可将高功率TX信号路由至终端负载。
该器件最高可匹配50Ω。
产品详情
功能
- 工作频率范围：2.3 GHz~2.7 GHz
- 两个独立运行的通道
- 每通道功耗：480 mW
- 高增益RX模式功率增益为37 dB
- 低增益RX模式功率增益为19 dB
- 典型噪声系数：0.95 dB
- TX高处理功率：44 dBm (10.5 dB PAPR)
- 单端输入/输出射频端口，可匹配50 Ω
- 操作模式之间的切换快速
- 对所有引脚提供ESD保护

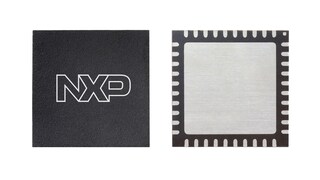

- HVQFN40封装为6 mm x 6 mm x 0.85 mm，带40个引脚
