MPC560xS_32位MCU_仪表板

点击播放视频

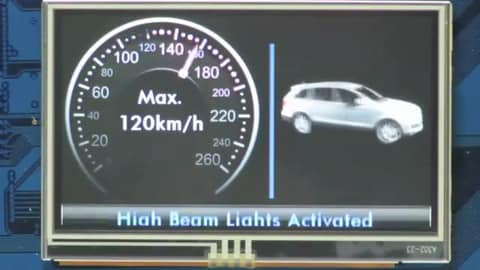

恩智浦MPC560xS系列微控制器适用于汽车仪表板应用的彩色薄膜晶体管(TFT)显示器。

提供高性价比、中档仪表板解决方案
提供可扩展的功能，以满足特定性能需求
低功耗设计支持内核和外设的动态电源管理
全面开发和软件支持帮助加快产品上市速度

数据手册

参考手册

产品详情

框图

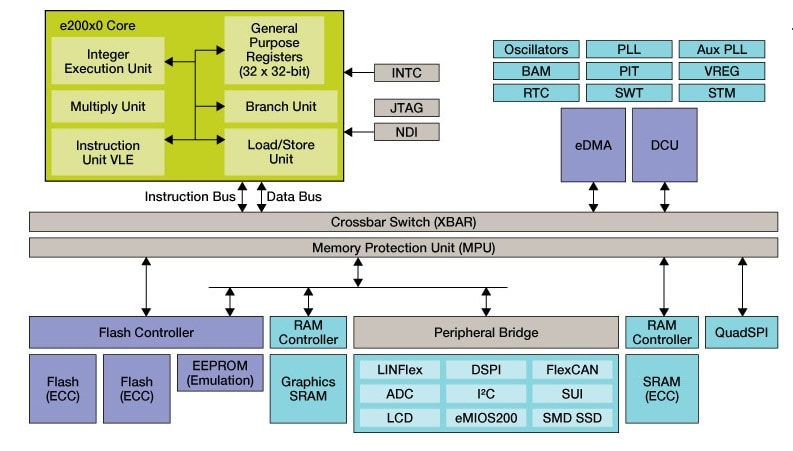

MPC560XS Microcontroller Block Diagram

获取框图PDF

特征

基于Power Architecture技术的e200 32位CPU内核复合体
显示屏控制单元(DCU)，可直接驱动TFT显示器，支持WQVGA分辨率
步进电机驱动器(可驱动6个仪器仪表)
40 x 4段式LCD 显示屏驱动器
高达1 MB片上闪存，有独立的64KB数据闪存用于EEPROM仿真
高达48 KB片上SRAM，带纠错码(ECC)
高达160 KB片上图形SRAM(无ECC)
并行数据接口(PDI)，支持数字视频输入
音频生成和播放采用PWM通道和DMA
四路串行外设接口(QSPI)闪存控制器

对比表

MPC56xxS系列产品对比

	MPC5604S	MPC5602S	MPC5606S



@I_C (mA)



@f_offset (MHz)

G_conv [typ] (dB)

注：MPC5606S有一个160 KB的图形RAM

设计资源

设计文件

3 设计文件

^模型
MPC5606S144PKG BSDL Files

ZIP版本 -Jul 29, 2008 00:00:009.5 KBMPC5606S144PKGBSDL

下载
^模型
MPC5606S176PKG BSDL Files

ZIP版本 -Jul 29, 2008 00:00:009.9 KBMPC5606S176PKGBSDL

下载
^计算器
MPC56xx EEPROM Emulation Endurance Calculator

ZIP版本 vBeta053Dec 17, 2012 00:00:009.1 MBMPC56XX_EEPROM_CALCULATOR

下载

硬件

3 硬件

^{评估/开发板与系统}
MPC56xx Shield扩展板亮点

XPC56xxMB2
^{评估/开发板与系统}

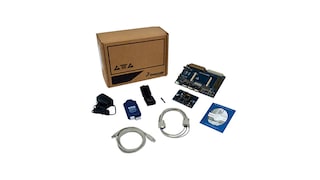

评估系统支持恩智浦MPC56xxS系列亮点
