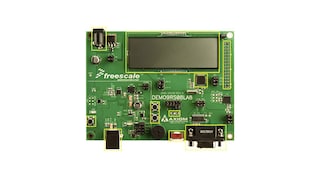

8位带LCD驱动器的LA微控制器

框图

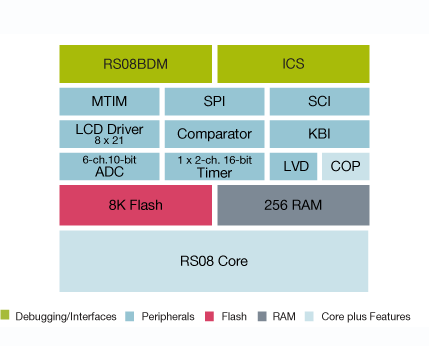

Freescale S08LA Microcontroller Block Diagram

Freescale S08LA Microcontroller Block Diagram

特征

8位RS08中央处理器单元(CPU)

  • 2.7V条件下 RS08 CPU 频率高达10 MHz (总线频率),最小指令执行时间100 ns
  • 附加了 BGND 指令的 HCS08指令集子集

LCD驱动器和内部电荷泵

  • 集成LCD驱动支持标准3V和5V LCD显示屏
  • 可配置8 x 21 或 4 x 25段式显示器
  • 能够在停止模式运行
  • LCD采用内部电荷泵
  • 前板(FP)和背板(BP)重新分配
  • LCD驱动器引脚可与通用IO和其他功能复用

片上存储器

  • 在整个工作电压和温度范围内闪存为8 KB
  • 2.7V 至 5.5V RAM

外设

  • 模数转换器(ADC)
    • 2.5 µs转换时间
    • 自动比较功能
    • 内置温度传感器
    • 内部带隙参考通道
    • 停止模式可运行
  • 6 通道,10 位分辨率
  • 一个 2 通道定时器
  • 串行通信接口(SCI)—模块提供异步通信、13位中断选项、灵活的波特率发生器、双缓冲的接收和发送以及可选的软硬件奇偶检验和生成。
  • 模拟比较器可选择在比较器输出的前沿、后沿或前后沿产生中断;将选项与固定的内部带隙参考电压比较;可以选择将输出发送到 TPM 模块(只限 LA8)
  • 串行外设接口(SPI )— 一个模块全双工或单线双向;双缓冲的发送和接收;主模式或从模式;MSB优先或LSB优先切换

输入/输出

  • 33个通用输入/输出(GPIO)引脚,其中一个引脚只输入,一个引脚只输出。
  • 多达 8 个键盘中断引脚(KBI),极性可选

系统保护

  • 计算机正常运行(COP)看门狗模块复位,可选择采用专用的1 kHz内部时钟源来运行
  • 带复位或中断功能的低电压检测
  • 带复位功能非法操作码和非法地址检测
  • 闪存保护

开发支持

  • 单线后台调试接口
  • 断点功能

实时中断

  • 带 3 位预分频器的实时中断触发器
  • 内置低功率 1 kHz时钟源

多达18个通用IO

  • 作为输入时,可通过软件选择端口的上拉电阻(RESET 上具有内部上拉电阻)
  • 作为输出时,可通过软件选择端口的压摆率控制
  • 8引脚键盘中断模块,通过软件可选择边沿或边沿/电平模式极性

系统保护

  • 计算机正常运行(COP)看门狗模块复位,可选择采用专用的1 kHz内部时钟源或总线时钟来运行
  • 带复位或中断功能的低电压检测
  • 带复位功能的非法操作码和非法地址检测
  • 闪存的安全功能

后台调试系统

  • 片上BDM

封装

  • 引脚与SH、QG系列兼容

部件编号包含: MC9RS08LA8CFT, MC9RS08LA8CLF.
