32位微控制器，带CAN

MCF521X

MCF521X微控制器系列是经济实惠的低功耗单芯片解决方案，性能高达521KB，采用近似单一访问、交错式可保护的嵌入式闪存。此外，MCF521X嵌入式控制器通信外设提供了与其他系统的便捷连接。3个通用异步接收器/发射器(UART)支持与其他控制系统或计算机的中长距离通信。配备内部集成电路(I²C)和队列串行外设接口(QSPI)，支持与连接的外设和系统(包括LCD和键盘)进行系统内通信。该系列配备高性能ColdFire® V2内核，甚至整合了乘法累加模块(MAC) - 面向类DSP操作的增强型乘法累加模块(eMAC)。

高端MCF5214和MCF5216对需要更多闪存和/或更高性能的当前MMC2107、MMC2113和MMC2114用户提供了升级，在现有外设组合的基础上提供更丰富的外设，而且在一个高性价比的低功耗MCU系列器件上实现了标准化。

产品详情

选择区域:

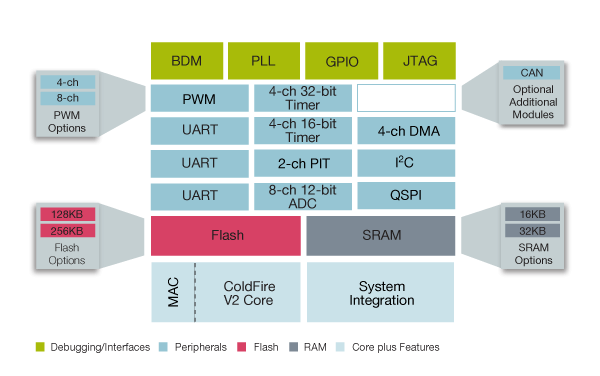

框图

ColdFire MCF521X微控制器框图

ColdFire MCF521X Microcontroller Block Diagram
获取框图PDF

特性

  • 高达512KB嵌入式闪存
  • 高达64KB静态RAM
  • 集成外设：
    • 多达56个通用输入/输出(GPIO)
    • 用于DSP功能的MAC/eMAC
    • 2.0B控制器局域网(CAN)与16个消息缓冲区连接(在MCF5213、MCF5214和MCF5216中)
    • 3个UART，带直接存储器访问(DMA)功能
    • QSPI，带4个外设片选电路
  • 本产品包含在恩智浦®产品长期供货计划中，自推出后至少保证10年供货

对比表

MCF521X系列成员
