Flexis 32位ColdFire® V1 MCU

点击播放视频

MCF51MM256/128在一个32位微控制器(MCU)中提供超低功耗运行、USB连接、图形显示支持和无可匹敌的测量精度，使设计人员能够以较低的成本开发出功能更齐全的产品。MCF51MM256/128适用于医疗应用或其他需要大量精密模拟的应用，如仪器仪表和工业控制。
MCF51MM256/128是Flexis MCU系列的成员。

数据手册

参考手册

产品详情

框图

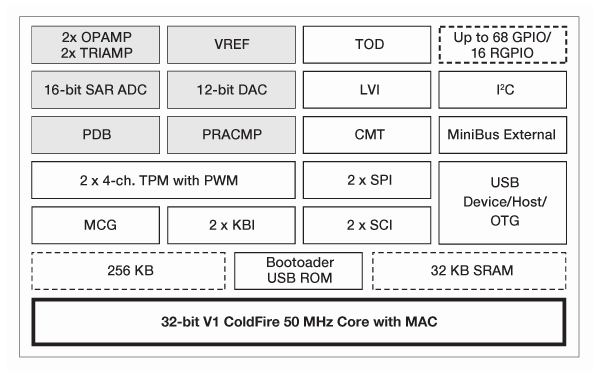

ColdFire MCF51MM微控制器框图

ColdFire MCF51MM Microcontroller Block Diagram

获取框图PDF

特性

ColdFire^® V1内核提供50 MHz的内核速度和25 MHz的总线速度
最高256 KB闪存和32 KB SRAM
低功耗停止模式2电流：500 nA（32 KB的有效SRAM）
两个通用运算放大器
两个跨阻抗放大器
16位SAR高分辨率模数转换器(ADC)
带有5位数模转换器(DAC)的模拟比较器
内部参考电压
USB - 设备/主机/OTG控制器
两个串行外设接口(SPI)、两个串行通信接口(SCI)和1个I²C
Mini FlexBus （外部总线接口）
本产品包含在我们的产品长期供货计划中，自推出后至少保证15年供货

文档

快速参考文档类别.

1-5 / 31 文件

^数据手册
MCF51MM256/128 - Data Sheet亮点

PDF版本 5Jul 19, 20126.8 MBMCF51MM256英语
^简介
MCF51MM256/128 Integrated analog and ultra-low power with USB connectivity - Fact Sheet亮点

PDF版本 0Apr 22, 2010268.7 KBMCF51MM256FS英语
^应用笔记
AN4223, Connecting Low-Cost External Electrodes to MED-EKG - Application Notes亮点

PDF版本 0Nov 9, 2010599.9 KBAN4223英语
^参考手册
MCF51MM256 - Reference Manual亮点

PDF版本 3Jul 30, 20105.3 MBMCF51MM256RM英语
^参考手册
ColdFire^® ® Family Programmer’s - Reference Manual

PDF版本 3Mar 8, 20051.7 MBCFPRM英语
^应用笔记
Freescale Solutions for ECG and Heart Rate Monitor

PDF版本 1Apr 17, 20132.1 MBAN4323英语
^应用笔记
Pulse Oximeter - Fundamentals and Design

PDF版本 2Jan 18, 20133.5 MBAN4327英语
^应用笔记
Blood Pressure Monitor - Fundamentals and Design

PDF版本 2Dec 18, 20125.3 MBAN4328英语
^应用笔记
Spirometer - Fundamentals and Design

PDF版本 1Dec 18, 20122.8 MBAN4325英语
^应用笔记
Using WinUSB with MCU integrating USB device controller

PDF版本 0Oct 20, 2011963.0 KBAN4378英语
^应用笔记
DRM125, Activity Monitor Design Reference Manual - Application Notes

PDF版本 1Sep 20, 20117.3 MBDRM125英语
^应用笔记
AN4115, IrDA Driver and SD Card File System on MM/JE Flexis^® Families - Application Notes

PDF版本 0Jul 30, 2010445.8 KBAN4115英语相关文件: AN4115SW
^应用笔记
Quick Reference User Guide for Analog Peripherals on the MM and JE Family

PDF版本 0Jul 15, 20102.6 MBANPERIPHQRUG英语相关文件: ANQRUGSW
^应用笔记
AN3949, ADC16 Calibration Procedure and Programmable Delay Block Synchronization For the MCF51EM256 - Application Notes

PDF版本 1Apr 22, 2010251.6 KBAN3949英语相关文件: AN3949SW
^应用笔记
AN3827, Differences Between Controller Continuum ADC Modules - Application Notes

PDF版本 1Apr 1, 2010152.1 KBAN3827英语
^应用笔记
USB大容量存储设备(MSD)引导加载程序

PDF版本 0511.8 KBAN4379中文, 英语
^应用笔记
AN4753: Rational ClearCase Use in CodeWarrior 10.3 – Application Note

PDF版本 0May 30, 2013477.3 KBAN4753英语
^应用笔记
Glucose Meter - Fundamentals and Design

PDF版本 1Jan 6, 201312.1 MBAN4364英语
^应用笔记
Dynamic LCD Driver Using GPIO Pins

PDF版本 0Apr 26, 20105.5 MBAN3412英语相关文件: AN3412SW
^应用笔记
AN4153, Using NXP^® eGUI with TWR-LCD on MCF51MM Family - Application Notes

PDF版本 0Aug 2, 20106.4 MBAN4153英语
^应用笔记
采用TWR-LCD电路板显示eGUI

PDF版本 01.7 MBAN4452中文, 英语
^应用笔记
Using the MM/JE Flexis^® Families for Infrared Communication

PDF版本 0Jul 30, 2010796.4 KBAN4116英语相关文件: AN4116SW
^应用笔记
AN4752: FreeMASTER Usage, Serial Driver Implementation – Application Note

PDF版本 0May 31, 20132.2 MBAN4752英语
请登录
^用户指南
MCF51 Advanced Control Library User’s Reference Manual

PDF版本 0Apr 14, 2009281.2 KBMCF51_ACLIB英语
^{应用笔记软件}
Software Files for AN4327

ZIP版本 2.1Oct 30, 2014573.5 KBAN4327SW英语
^{应用笔记软件}
Software files for AN4364

ZIP版本 1Aug 10, 20122.6 MBAN4364SW英语
^{应用笔记软件}
Activity Monitor Software

ZIP版本 2Aug 10, 20121.9 MBDRM125SW英语
^{应用笔记软件}
AN4378 Software files

ZIP版本 0Oct 20, 20119.0 MBAN4378SW英语
^{应用笔记软件}
Quick Reference User Guide for Analog Peripherals on the MM and JE Family

ZIP版本 Rev 0Jul 15, 201023.5 MBANQRUGSW英语
^{应用笔记软件}
Dynamic LCD Driver Using GPIO Pins

ZIP版本 0Apr 23, 2010888.5 KBAN3412SW英语
^{产品变更通知}
Copper Wire Conversion for Microcontroller and Microprocessor Devices

HTM版本 0May 20, 2014311.5 KBPCN16235英语

展开

设计资源

硬件

1-5 / 6 硬件

^{评估/开发板与系统}

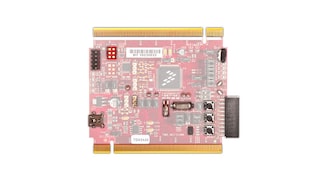

ColdFire MCF51MM医疗开发塔式系统模块亮点
