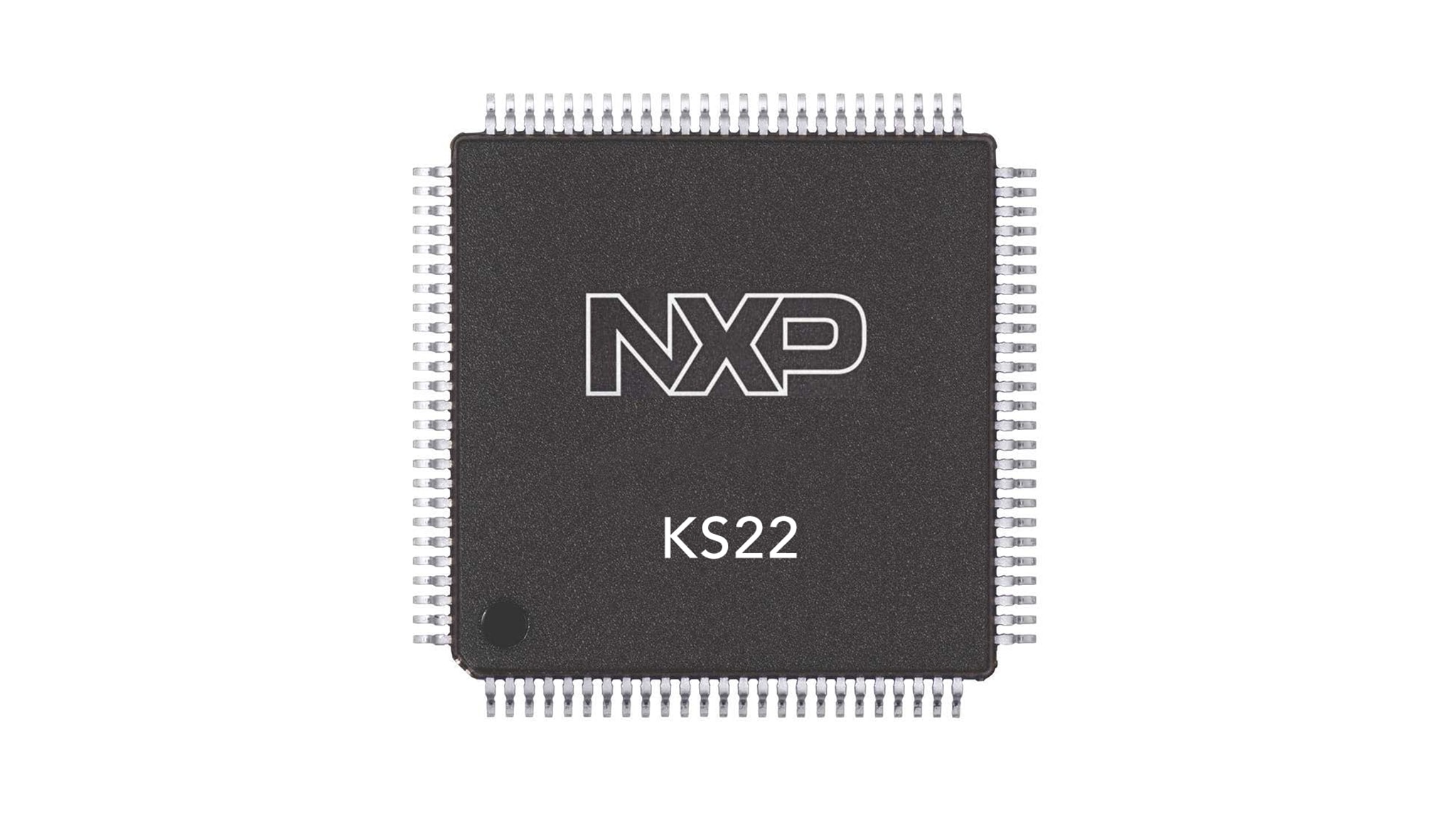

滚动图片以放大

KS22和KS 20 MCU基于ARM^® Cortex^®-M4内核，主频为120MHz并支持浮点运算单元，具有全速USB2.0 OTG和双CAN，以及USB无晶振功能等其他功能这些MCU提供128KB或者256KB闪存， 64K内存以及LQFP和QFN封装。这些器件具备差异化的集成度，配备丰富的模拟、通信、定时和控制外设。

数据手册

参考手册

产品详情

框图

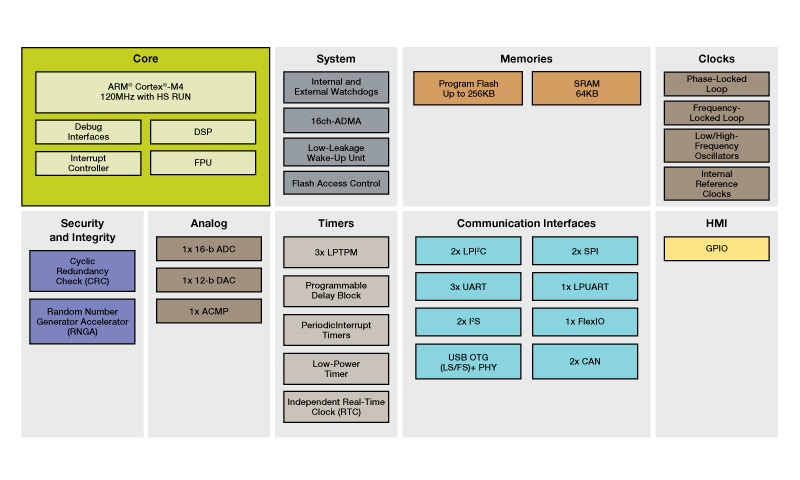

KS2X Block Diagram

获取框图PDF

功能

超低功耗

10种低功耗模式，提供电源和时钟门控电路，可以实现最佳的外设功能和恢复时间。
工作电压降至1.71 V时，仍可实现完整的存储器和模拟操作，延长了电池使用时间
低漏电唤醒单元，带有多达8个内置模块和16个引脚，可作为低漏电停止(LLS)模式/超低漏电停止(VLLS)模式的唤醒源
低功耗定时器支持系统在低功耗状态下持续运行

闪存、SRAM和FlexMemory

128 KB-256 KB闪存。支持快速访问，具备高可靠性，提供4级安全保护
64 KB SRAM

性能

ARM Cortex-M4内核+ DSP。120 MHz，单周期MAC，单指令多数据(SIMD)扩展，单精度浮点运算单元
外设和存储器用的多达16通道的DMA，使CPU负载更低，系统吞吐更快
交叉开关支持并发多主设备总线访问，增加总线带宽

混合信号功能

可配置分辨率的16位模数转换器(ADC)。单输出或差分输出模式运行，可提高噪声抑制水平。利用可编程延迟模块触发功能可实现500 ns的转换时间
12位数模转换器(DAC)，可以为音频应用生成模拟波形
高速比较器，通过将脉宽调制(PWM)置于安全状态，提供快速准确的电机过流保护

定时和控制

多达三个PWM和一个TMR可在MCU处于低功耗模式时继续工作
4通道32位周期中断定时器可为实时操作系统任务调度程序提供时基，还可为ADC转换和可编程延迟模块提供触发源

人机接口(HMI)

多达66个可控通用IO，支持引脚中断

数据连接与通信

全速USB2.0 OTG模块，作为USB设备时无须外部振荡器
1个支持低功耗模式下工作的LPUART和多达3个支持IrDA的UART，其中一个UART支持ISO7816智能卡。支持各种数据大小、格式和传输/接收设置，满足多种工业通信协议
两个IC间音频传输(I2S)串行接口，用于接入音频系统
两个CAN模块，适用于工业网络桥接
两个SPI
两个支持低功耗模式下工作的LPI2C
一个可灵活配置为多种接口(如UART/SPI/I2C/I2S)的FlexIO模块，支持低功耗模式工作

可靠性、安全性和安防

循环冗余校验引擎可验证存储器内容和通信数据，提高系统可靠性
时钟独立的COP可防止时钟偏移或代码失控，适用于故障安全型应用(例如，针对家用电器的IEC 60730安全标准)
如果发生看门狗事件，外部看门狗监测器可将输出引脚置于安全状态外部组件

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
