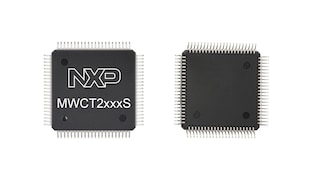

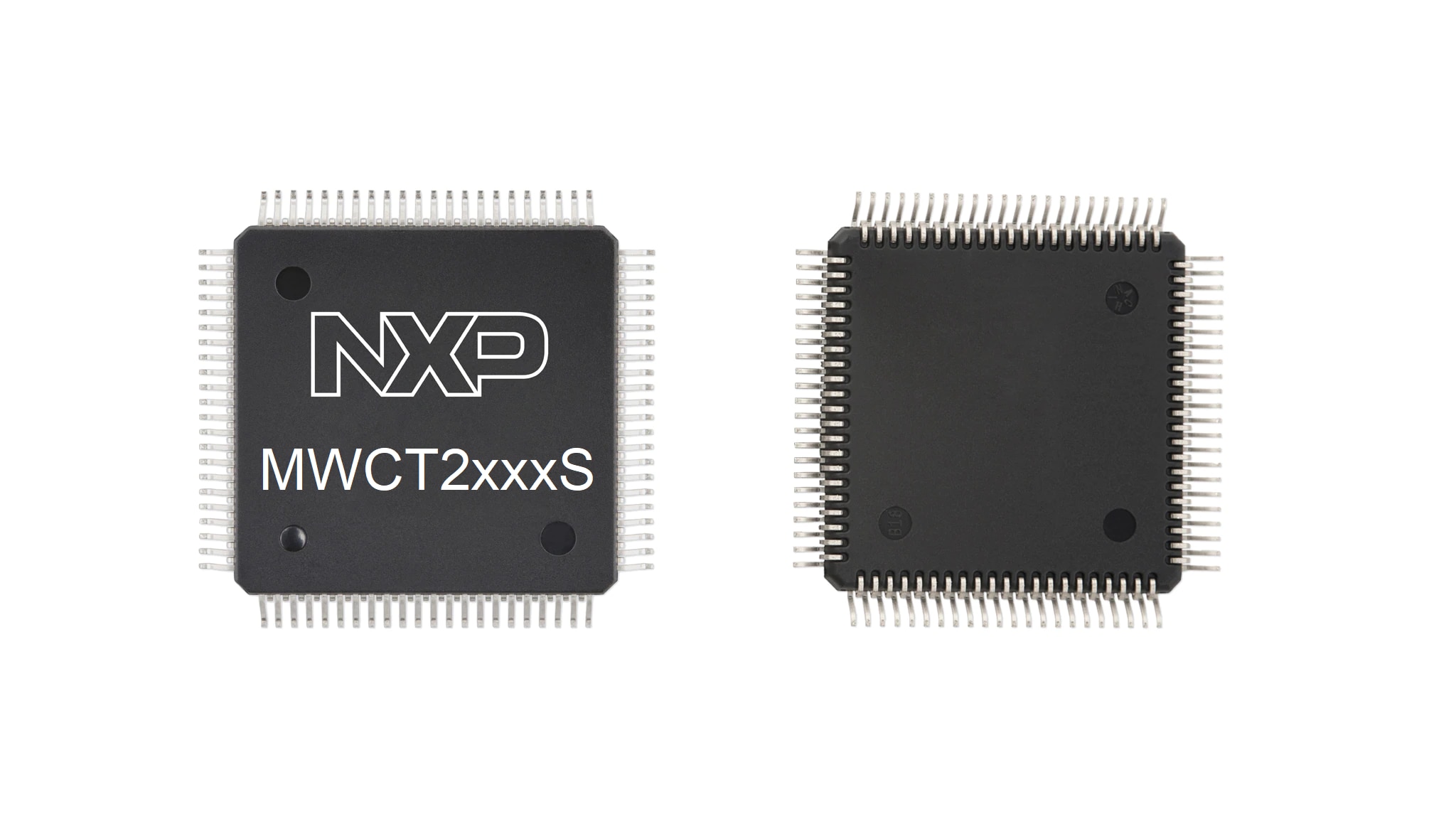

MWCT2xxxS Microcontroller for Wireless charging Transmitter ICs | NXP 半导体

滚动图片以放大

恩智浦MWCT2xxxS多线圈无线充电发射器IC符合AUTOSAR®软件规范，提供完整的控制器功能，可在汽车环境中实现无线充电发射器解决方案。内置安全芯片并采用双核架构，非常契合Qi 2.x应用的需求

产品详情

框图

选择框图:

MWCT2D17S：ASIL B双核4M Qi无线充电MCU

MWCT2D17S: ASIL B Dual Core 4M Qi Wireless Charging MCU

MWCT2D16S：ASIL B单核2M Qi无线充电MCU

MWCT2D16S: ASIL B Single Core 2M Qi Wireless Charging MCU

MWCT2016S：ASIL B单核2M Qi无线充电MCU

MWCT2016S: ASIL B Single Core 2M Qi Wireless Charging MCU

MWCT2015S：ASIL B单核1M Qi无线充电MCU

MWCT2015S: ASIL B Single Core 1M Qi Wireless Charging MCU

MWCT2014S：ASIL B单核512KB Qi无线充电MCU

MWCT2014S: ASIL B Single Core 512KB Qi Wireless Charging MCU

获取框图PDF

特性

系列

符合最新版WPC Qi功率class 0规范的充电发射器设计要求
符合AUTOSAR软件规范4.4或R21-11。
先进的片上数字解调功能
HSE安全引擎——AES-128/192/256、RSA、ECC、安全启动，以及用于Qi身份验证的密钥存储功能
系统支持超低待机功耗模式
先进的Q因子和功率损耗FOD方法
温度感测
CAN FD/I²C/SCI/SPI接口
现场安全固件(FW)更新(带双块机制的OTA)

系统

符合最新版WPC Qi功率class 0规范的充电发射器设计要求
MWCT2016S和MWCT2D1xS支持两个隔离通道——支持两部手机同时充电
支持5V至48V的宽发射器DC输入电压范围(具备良好的EMC)
借助NCF3321实现低功耗目标检测
支持工作频率抖动技术，以消除AM频段干扰，并提升EMC
过压/过流/过温保护

量产级软件

S32 Design Studio IDE——Eclipse、GCC和调试器、第三方支持
实时驱动程序——免费(AUTOSAR和非AUTOSAR)，符合ASIL B安全等级
恩智浦提供的安全固件，可现场升级
S32安全软件框架(SAF)和结构内核自检(SCST)库
安全外设驱动

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

文档

快速参考恩智浦文档类别

7 文件

紧凑列表

MWCT2D16S 0P97C Errata[ES_MWCT2D16S]

PDFOct 24, 2025版本更新 2.0
Mask Set Errata for MWCT2016S 0P09C[ES_MWCT2016S_0P09C]

PDFOct 24, 2025版本更新 2.0
Mask Set Errata for MWCT2D17S 01P55A[MWCT2D17S]

PDFOct 24, 2025版本更新 2.0
Mask Set Errata for MWCT2014/15S 0P98C[ES_MWCT2015S_14S]

PDFOct 23, 2025版本更新 2.0

MWCT2xxxS Reference Manual[RMMWCT2xxxS]

PDFNov 21, 2024版本更新 4.0

MWCT2xxxS Datasheet[MWCT2XXXS]

PDFAug 8, 2024版本更新 4.0

MWCT2X1XS_S2 User Guide[MWCT2X1XSCDDAUG]

HTML | PDFApr 22, 2025版本更新 9.0

设计资源

设计文件

快速参考恩智浦设计文件类型.

1 设计文件

收到完整的详细信息。 请参阅产品足迹及更多信息电子CAD文件.

设计文件-其他
5 Watt Wireless Charging Transmitter ICs

EXTERNAL版本 0Aug 16, 2024 15:05:00MWCT-RE

下载

硬件

快速参考恩智浦板类型.

1 硬件产品

开发硬件

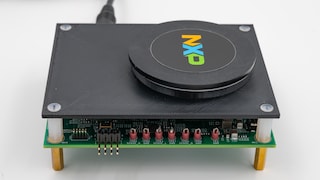

AUTOSAR Qi2无线充电发射器，带集成安全模块

WCT-15WAUTOS2

3 硬件

模块

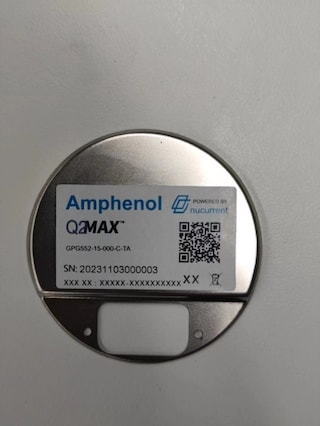

Qi2 Max

Qi2 Max™ is the trusted Qi2 module by Amphenol, NXP and NuCurrent. Inside of Qi2 Max™ is NXP’s MWCT20D2VLH silicon with security capabilities which allows for on-chip aut...

By NuCurrent Gold 合作伙伴
测试配件及调试器
Cyclone Production Programmers

Programmer for stand-alone (or cloud-connected) in-circuit flash programming, debug, & test of many NXP MCUs. Sophisticated power mgmt & dynamic data. FX line off...

By P & E Microcomputer Systems, Inc Gold 合作伙伴
测试配件及调试器
Multilink Debug Probes

Multilink debug probes are BDM/JTAG debug probes for various NXP devices. Universal models support SWO debug in NXP's MCUXpresso IDE. FX model features high-speed com...

By P & E Microcomputer Systems, Inc Gold 合作伙伴

要查找支持该产品的其他合作伙伴产品，请访问我们的合作伙伴市场.

软件

快速参考恩智浦软件类型.

3 软件文件

开发IDE和生成工具
S32 Design Studio的S32编译器

下载选项
开发IDE和生成工具
S32 Design Studio for S32 Platform

下载选项
软件开发资源
安全配置SDK(SPSDK)

下载选项
