MC34932/S H桥有刷直流电机驱动器,5-36 V,5 A,11 kHz/20 kHz

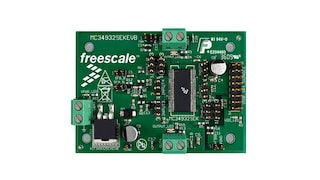

MC34932

滚动图片以放大

产品详情

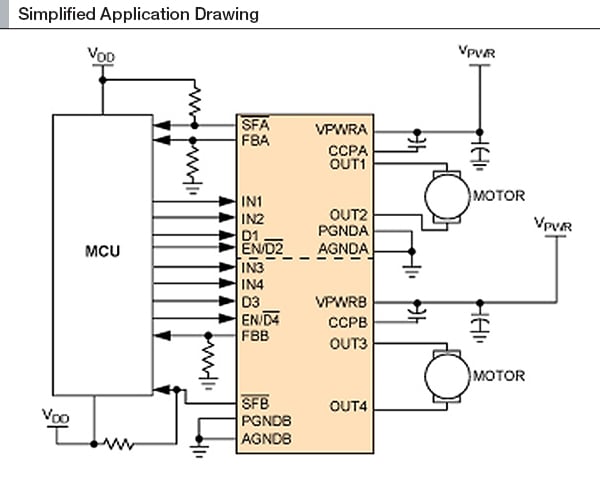

框图

29400_MC34932_BD

NXP<sup>&#174;</sup> MC34932 Internal Block Diagram

功能

主要特性

  • 散热性:eSOIC封装的热抗阻降低了2倍多,可节约电路板空间并简化设计
  • 自动热关断功能:温度调节和峰值电流限制功能可确保连续运行及高可用性
  • 实时负载电流监控:用于电机控制或负载保护的模拟回馈电流镜功能
  • 简洁的设计:集成式H桥,带电荷泵、控制、保护和4个MOSFET
  • 高性能:120 mΩ典型导通电阻
  • 5.0 V至36 V连续工作,42 V瞬态电压
  • 双通道H桥支持每个通道高达5A的工作电压,适用于广泛的应用
  • 兼容3和5V TTL/CMOS
  • 状态标志输出报告欠压、过流和过热故障情况
  • 输出短路保护(短接至VPWR或GND)
  • 睡眠模式电流消耗 < 20μA (每一半均有浮动或设定的输入,以匹配默认逻辑状态)

产品长期供货计划

重要参数

  • Load Supply Voltage (Min) (V)
    5
  • Load Supply Voltage (Max) (V)
    36
  • Interface and Input Control
    Parallel / Parallel
  • Ambient Operating Temperature (Min to Max) (℃)
    -40 to 85
