产品详情

支持的器件

射频

旧型号RF宽带晶体管

BFU610F: NPN宽频带硅RF晶体管
BFU630F: NPN宽带硅RF晶体管
BFU660F: NPN宽带硅RF晶体管
BFU690F: NPN宽带硅RF晶体管
BFU710F: NPN宽频带硅锗RF晶体管
BFU725F: NPN宽带硅锗RF晶体管
BFU730F: NPN宽带硅锗RF晶体管
BFU760F: NPN宽带硅锗RF晶体管
BFU790F: NPN宽带硅锗RF晶体管

特征

Kit features

支持快速电路设计和原型
灵活的PCB配置支持反馈和发射极负反馈选项
0402匹配和偏置组件的标准规格
包含EVB、器件和接头
为快速设计在线提供的器件型号和PCB原图

PCB文档

带反馈选项的标准
- 原理图
- 布局文件(OrCad)
- PCB原图(Gerber)
- 组件布局
带反馈选项的发射极负
- 原理图
- 布局文件(OrCad)
- PCB原图(Gerber)
- 组件布局

目标应用

需要以下器件的宽带应用：

低噪声放大器
高线性度放大器和高输出放大器
缓冲放大器
混合器
振荡器

文档

快速参考恩智浦文档类别

1-10 / 17 文件

紧凑列表

Single stage 2.3_2.7GHz LNA with BFU730F[AN11006]

PDFJun 21, 2016版本更新 4.0
Single stage 5-6 GHz WLAN LNA with BFU730F[AN11007]

PDFDec 3, 2012版本更新 2.0
BFU725F/N1 1.5 GHz LNA evaluation board[AN11118]

PDFOct 26, 2011版本更新 1.1
SDARS active antenna 1st stage LNA with BFU730F, 2.33 GHz[AN11066]

PDFOct 25, 2011版本更新 1.0
SDARS active antenna 2nd stage LNA with BFU690, 2.33 GHz[AN11024]

PDFSep 28, 2011版本更新 1.0
BFU725F/N1 2.4 GHz LNA evaluation board[AN11102]

PDFAug 2, 2011版本更新 1.0
Single stage Ku band LNA using BFU730F[AN11010]

PDFJan 24, 2011版本更新 1.0

NPN wideband silicon RF transistor[BFU690F]

PDFMar 14, 2014版本更新 2.0
NPN wideband silicon germanium RF transistor[BFU725F_N1]

PDFNov 3, 2011版本更新 2.0
NPN wideband silicon germanium RF transistor[BFU760F]

PDFApr 29, 2011版本更新 1.0
NPN wideband silicon germanium RF transistor[BFU730F]

PDFApr 29, 2011版本更新 1.0
NPN wideband silicon germanium RF transistor[BFU790F]

PDFApr 22, 2011版本更新 1.0
NPN wideband silicon germanium RF transistor[BFU710F]

PDFApr 20, 2011版本更新 1.0
NPN wideband silicon RF transistor[BFU610F]

PDFJan 12, 2011版本更新 2.0
NPN wideband silicon RF transistor[BFU660F]

PDFJan 12, 2011版本更新 1.0
NPN wideband silicon RF transistor[BFU630F]

PDFDec 15, 2010版本更新 1.0

BFU6xx/BFU7xx Transistor Starter Kit Users Manual[UM10559]快速入门

PDFApr 10, 2012版本更新 1.0

设计资源

设计文件

快速参考恩智浦设计文件类型.

3 设计文件

模型
BFU730F SPICE model

PRM版本 1.3Jun 8, 2012 00:00:001.95 KBBFU730F_1
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
设计文件-其他
NXP design kit: RF small signal

ZIP版本 2.4May 12, 2016 00:00:0017.45 MBNXP_DESIGN_KIT_RF_SMALLSIGNAL
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
设计文件-其他
BFUxxx Starter-Kit

ZIP版本 1.0Apr 12, 2012 00:00:00599.61 KBBFUXXX-STARTER-KIT_1
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

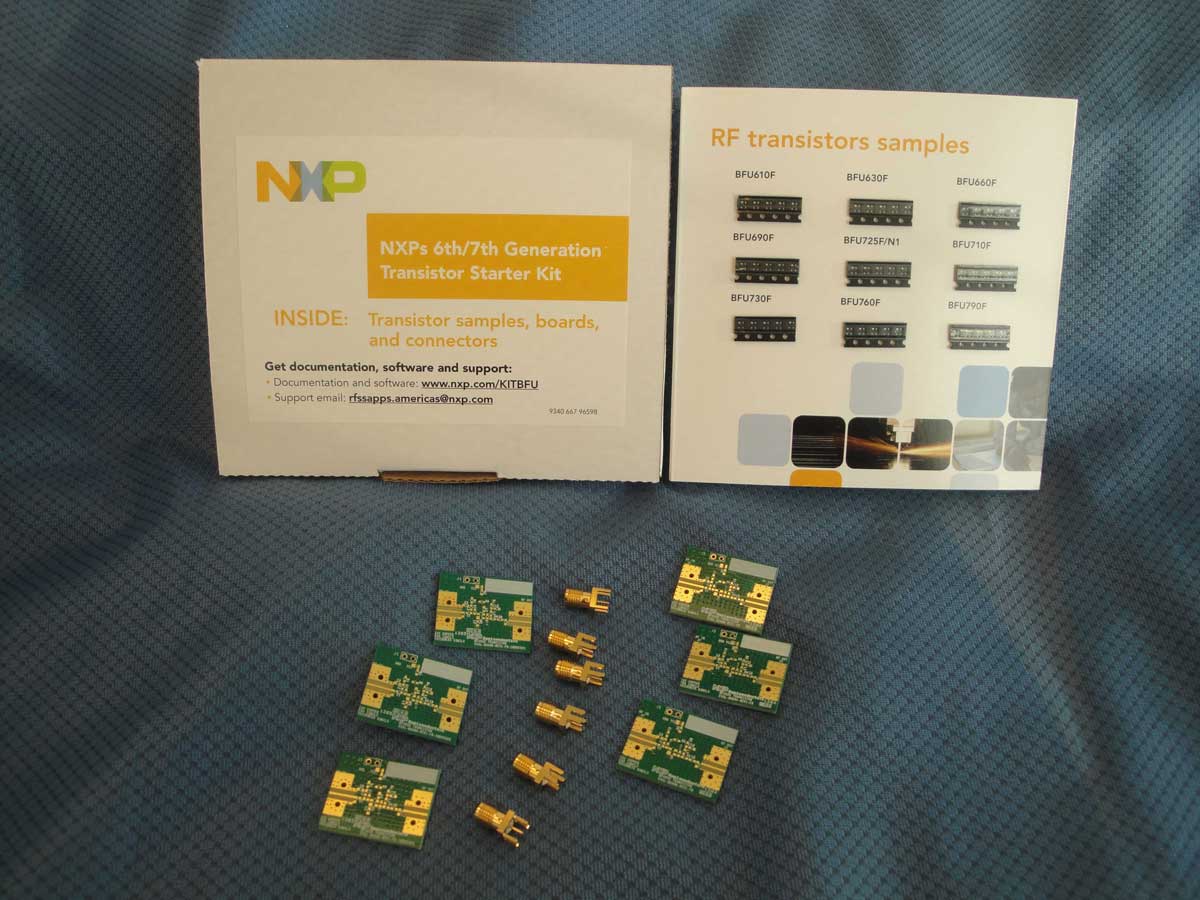

射频晶体管入门套件，适用于恩智浦射频宽带晶体管BFU6x0F和BFU7x0F

产品详情

支持的器件

射频

旧型号RF宽带晶体管

特征

Kit features

PCB文档

目标应用
