开关检测接口，22 I/O，可编程湿电流，温度传感器，3.3V/5.0V SPI

MC34978

滚动图片以放大

恩智浦®MC34978是多开关检测接口(MSDI)器件，可在工业控制环境中检测多达22个开关触点的关闭和开启。

  • 开关状态（开启或关闭）会通过一个串行外设接口(SPI)传输至微处理器
  • 该SMARTMOS®器件还具备一个24对1模拟复用器，可读取模拟输入值
  • 可以根据应用需求在正常模式和低功耗模式(LPM)下逐个选择输入电流
  • 电池和温度监测器包含在集成电路中，可通过AMUX引脚提供
  • 这款产品可与支持SPI通信的任何微控制器连接

产品详情

选择区域:

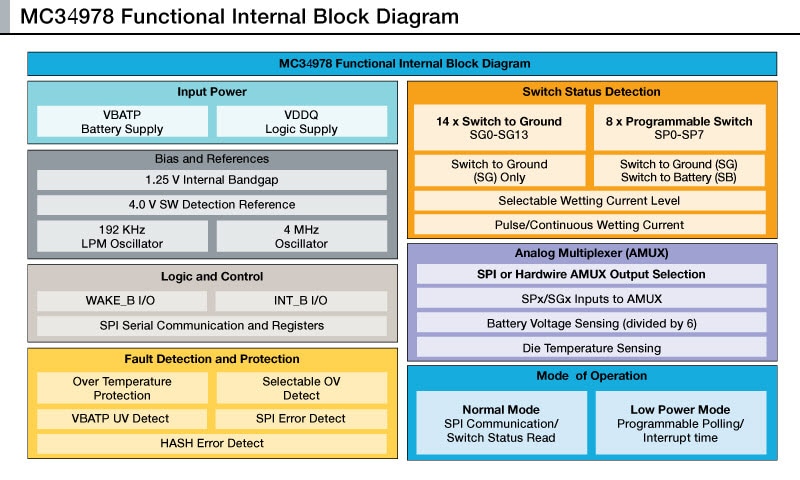

框图

开关检测接口，22 I/O，可编程湿电流，温度传感器，3.3V/5.0V SPI

获取框图PDF

特性

主要特性

  • 设计工作电压：4.5V≤VBATP≤36V
  • 开关输入电压范围：-14V至VPWR，最高36V
  • 使用3.3V/5V SPI协议可直接与MCU连接
    • 可选择状态更改的唤醒功能
    • 可选择湿电流(2、6、8、10、12、14、16或20mA)
  • 8个可编程输入(电池开关或接地开关)和14个接地开关输入
  • 典型待机电流：VBATP=30uA，VDD=10uA
  • 集成电池和温度传感
  • 开关监测器件功能
  • 封装焊端数：32

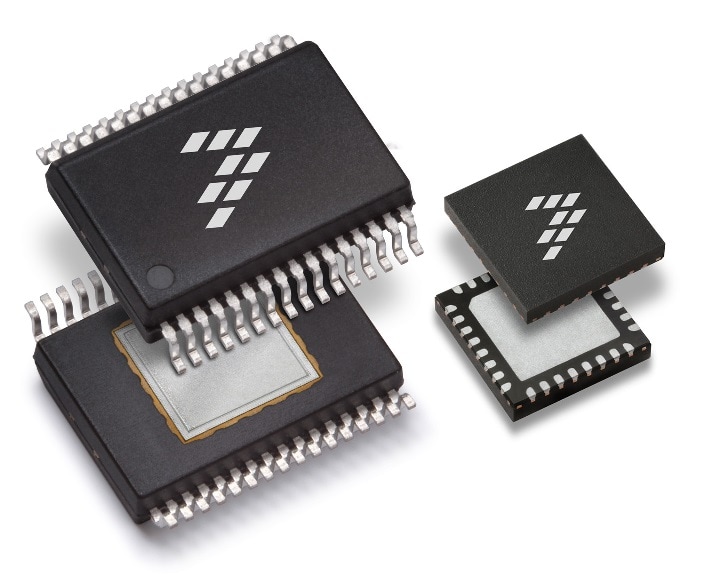

  • HSOP32和HVQFN32封装类型
  • SPI接口和输入控制
  • 负载电源电压4.5V（最小值），36V（最大值）
  • 环境工作温度：–40°C（最低），85°C（最高）

产品长期供货计划

  • 该产品包含在恩智浦产品长期供货计划中，确保为您的嵌入式设计提供稳定的产品供应。MC34978包含在10年产品长期供货计划中
