Name: 评估套件 MC33978，22通道开关检测
Price: 131.10 USD
Availability: BackOrder

产品
接口
多开关检测接口
- CD1020
- CD1030
- MC33972
- MC33975
- MC33978
- MC34978
Evaluation Kit - MC33978, 22 Channel Switch Detection

滚动图片以放大

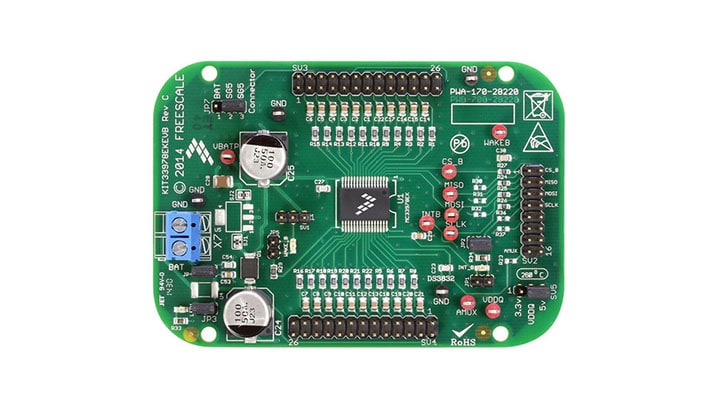

KIT33978EKEVB评估板(EVB)配备MC33978器件。MC33978是一款支持可编程湿电流的22通道开关检测接口。此套件可检测多达22个开关触点的关闭和开启。开关状态(开启或关闭)会通过一个串行外设接口(SPI)传输至微处理器(MCU)。该器件还具备一个24对1模拟复用器，可将输入读取为模拟值。

设计文件

产品详情

支持的器件

接口

多开关检测接口

MC33978: 22 I/O MSDI可编程电流模拟复用器

特征

微控制器

MC33978器件具有22通道开关检测和状态报告功能

数据连接

一个板载16引脚接口连接器，用于恩智浦SPI转USB接口Dongle (KITUSBSPIDGLEVME)
双排、100 mils SGx/SPx引脚连接器，可轻松与外部负载连接

电源管理

采用可选的5 V/3.3 V LDO直接连接电池电源，提供VDDQ导轨电源

组件

LED灯状态可报告MC33978中断(INT)和唤醒线路状态

购买选项

点击展开

KIT33978EKEVB
正常供应

Evaluation kit - MC33978, Switch Detection Interface.

套件包含

KIT33978EKEVB硬件
快速参考卡片

$131.10 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

3 文件

紧凑列表

MC33978, 22 Channel Switch Detection Interface with Programmable Wetting Current Data Sheet[MC33978]亮点

PDFAug 20, 2024版本更新 10

KT33978UG, KIT33978EKEVB and KIT34978EKEVB Evaluation Board - User’s Guide[KT33978UG]亮点快速入门

PDFJan 15, 2015版本更新 2.0

Multiple Switch Detection Interface (MSDI)[MSDIA4FS]

PDFFeb 24, 2021版本更新 2.0

设计资源

设计文件

快速参考恩智浦设计文件类型.

1 设计文件

印刷电路板与电路图
Gerber files for the KIT33978EKEVB Evaluation Kit

ZIP版本 3.0Nov 14, 2014 00:00:00245.81 KBKIT33978EKEVB-GRBR
