评估套件 - 33975，MSDI，32mA抑制唤醒

KIT33975AEWEVBE
正常供应

滚动图片以放大

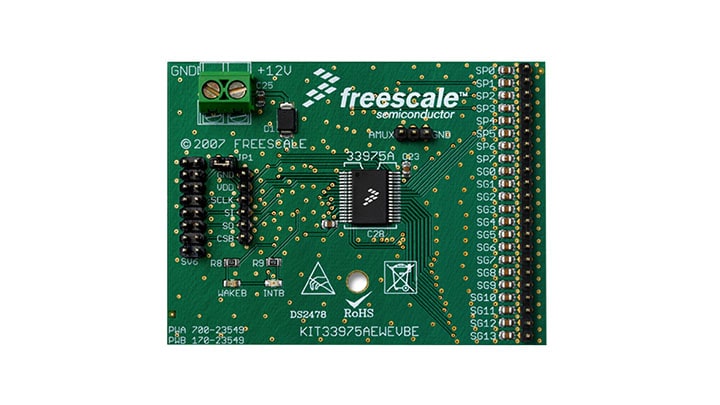

该评估套件采用33975。33975是具有抑制唤醒功能的多开关检测接口，旨在检测多达22个开关触点的关闭和开启。开关状态(开启或关闭)会通过一个串行外设接口(SPI)传输至微处理器(MCU)。该器件还具备一个22对1模拟复用器，可将输入读取为模拟值。

33975器件有两种运行模式：正常模式和睡眠模式。正常模式允许对器件进行编程，在检测开关状态变化时，为开关触点提供上拉或下拉电流。睡眠模式提供低静态电流，使33975成为面向需要低睡眠状态电流的汽车和工业控制产品的理想之选。功能改进包括用于睡眠模式的可编程中断定时器(可禁用)；为接地开关输入提供32 mA和4.0 mA开关检测电流；可以复位的中断位。

该评估套件可与KITUSBSPIDGLEVME配合使用。

产品详情

支持的器件

接口

多开关检测接口

  • MC33975: 带32 mA抑制唤醒的MSDI

特性

主要特性

  • 使用3.3V/5.0V SPI协议可与微处理器连接
  • 可选择状态更改的唤醒功能

数据连接

  • 14个接地开关输入
  • 8个可编程输入(电池开关或接地开关)

电源管理

  • 设计工作电压范围：5.5V ≤ VPWR ≤ 28V
  • 开关输入电压范围：-14V至VPWR
  • 可选择湿电流(接地开关输入为32mA或4.0mA)
  • VPWR待机电流100µA典型值，VDD待机电流20µA典型值

购买选项

KIT33975AEWEVBE-Image

点击展开

KIT33975AEWEVBE
正常供应

Evaluation Kit - MC33975, Multiple Switch Detection Interface with 32mA Suppressed Wakeup.

    $41.40 USD
    待定库存
    加入购物车
    从分销商处购买
