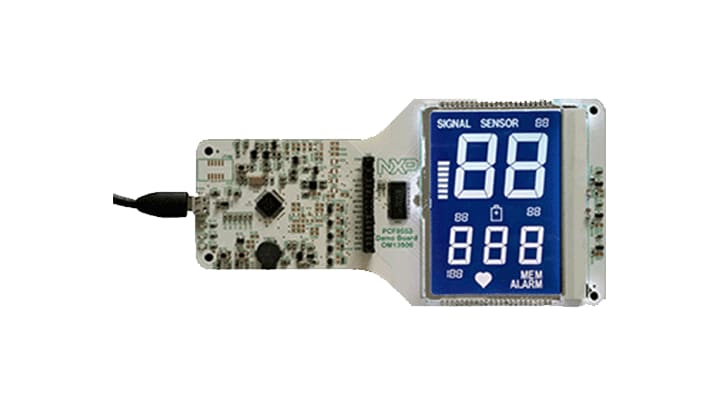

PCF8553 LCD演示板
OM13506是一款评估/演示板，用于评估和推广PCF8553DTT LCD驱动器。能够在40段×4背板配置中驱动最多160个段，PCF8553DTT采用TSSOP56封装，并可优化实现低电压(最小电源电压1.8 V)、低功耗(在复用率1:4中功耗约为5 uA，并且所有显示元件以启用)和低成本。
OM13506包括一个定制电路，可以测量VDD和VLCD引脚上的电流消耗。
产品详情
支持的器件
接口
LCD驱动器
- PCF8553DTT: 40x4 LCD段式驱动器
- PCA8553DTT: Automotive 40 × 4 LCD Segment Driver
特征
主要特性
- 用于测量PCF8553DTT电流消耗的特定电路
- LPC1549微控制器可用来建立USB连接
- 标准单机模式，可显示PCF8553DTT的主要功能
数据连接
- GUI界面完全控制LCD驱动器
- USB接口用于为电路板提供电源
用户组件
- 演示PCF8553DTT LCD驱动器
- 集成RGB背光的TN显示模块
