eUSB2转USB2转接驱动器
产品详情
框图
特性
多种封装

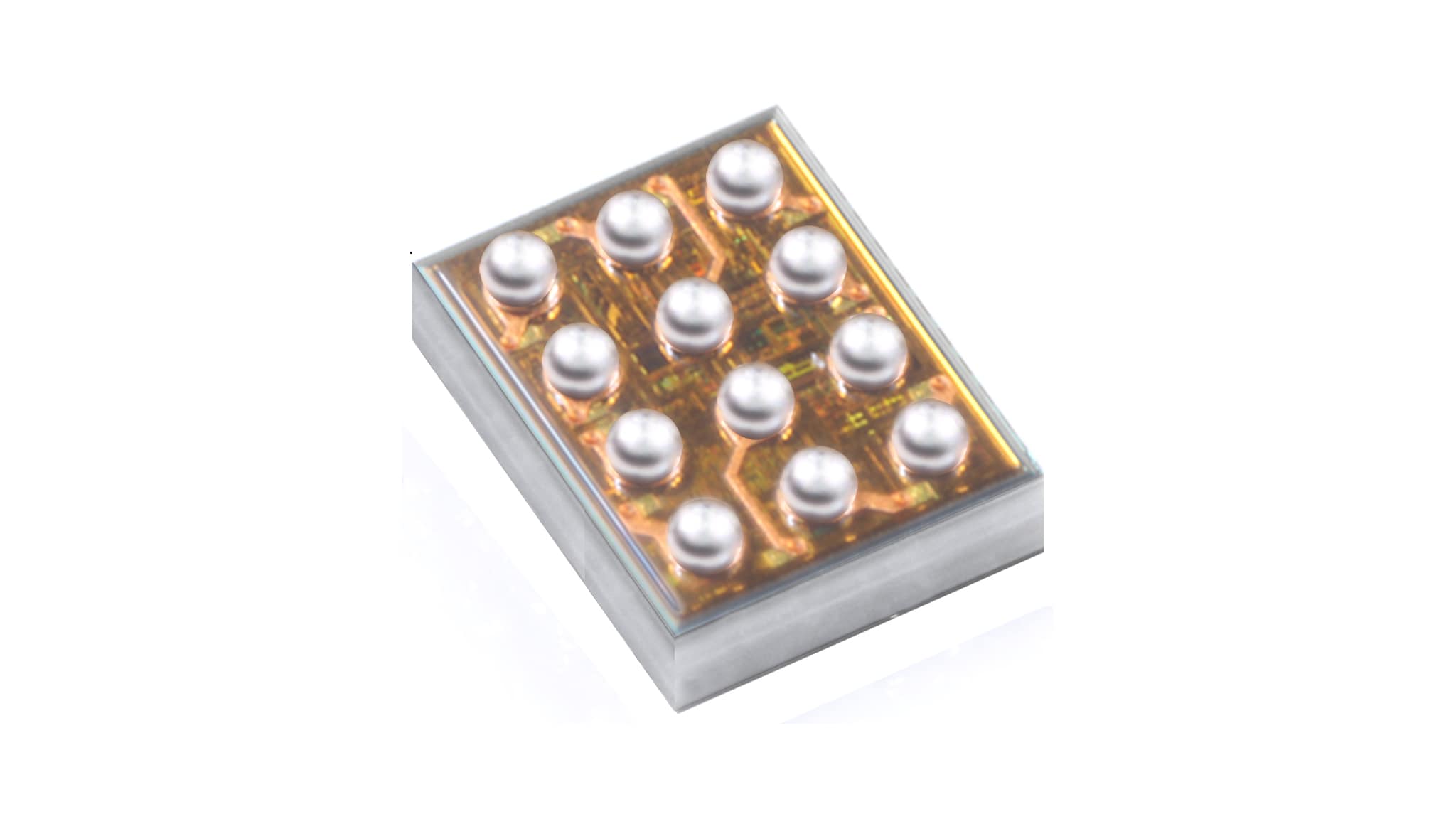

- WLCSP：1.55mmx1.18mmx0.455mm体积，0.35mm间距

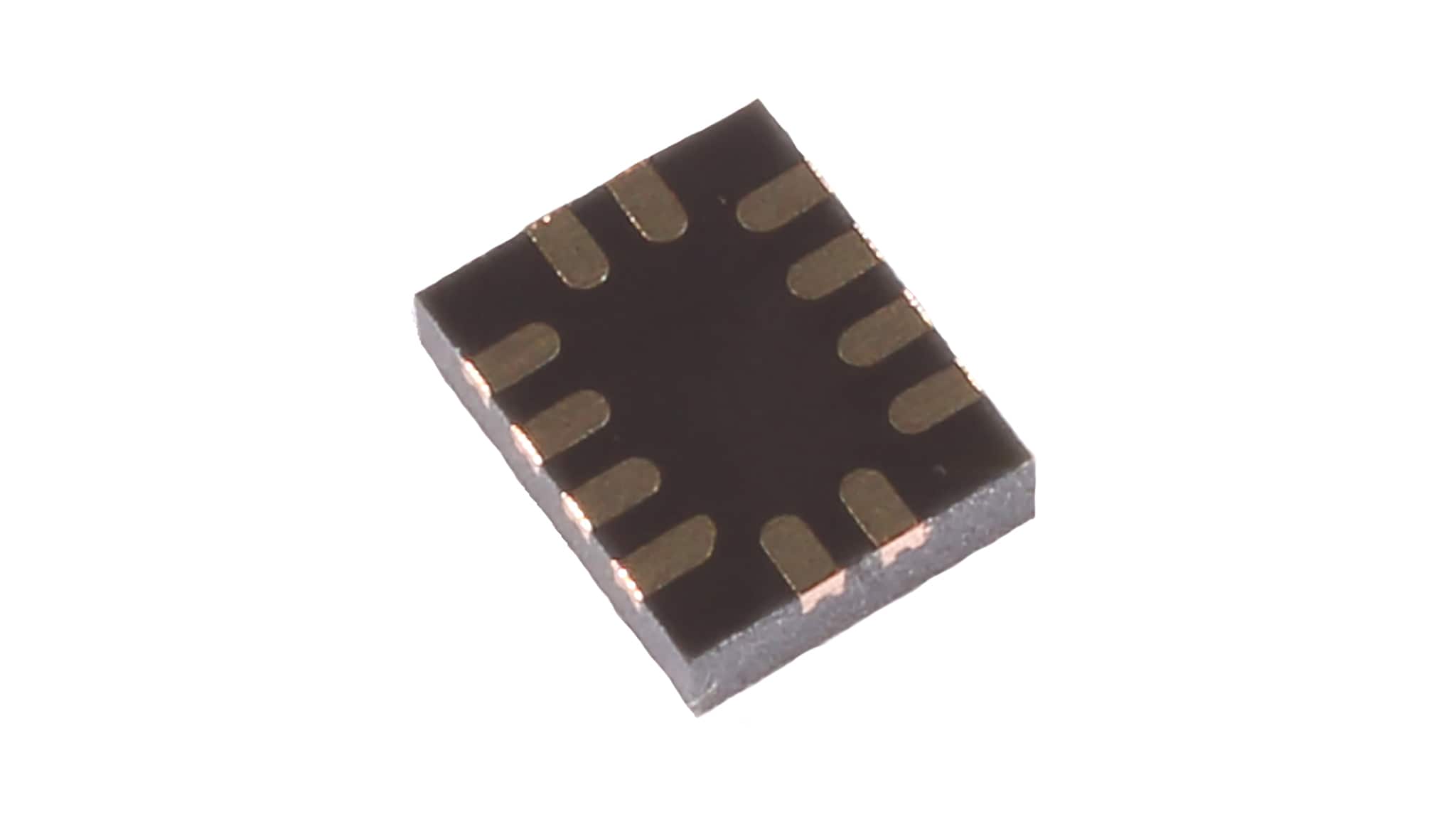

- QFN12：1.75mmx2.2mm，0.4mm间距
高度可配置
- eUSB2
- HS RX控件
- 静噪检测阈值为50mV到95mV
- 均衡增益为0dB到4dB
- HS TX控件
- 输出信号摆动为180mV到240mV
- 去加重电平为0dB到3dB
- HS RX控件
- USB2
- HS RX控件1
- 静噪检测阈值为65mV到115mV
- 均衡增益为0dB到4dB
- HS TX控件1
- 去加重电平为0到0.8*UI
- 去加重电平为0dB到110dB
- HS TX控件2
- 上升/下降时间为4ns到20ns
- USB2 HS TX上升/下降时间为300ps到900ps
- HS RX控件1
稳健的特性
- USB2数据引脚，可耐受5.5V(DC)24小时
- USB2数据引脚可耐受接地短接24小时
- USB2数据引脚能够承受由于USB设备故障引起的DP/DN引脚上的冲突
- GPIO和高速数据引脚是背电安全的
- ESD HBM 2kV CDM 500V
对比表
| 器件 | 封装 | 状态 | I/O VDD(*1) | 备注 |
|---|---|---|---|---|

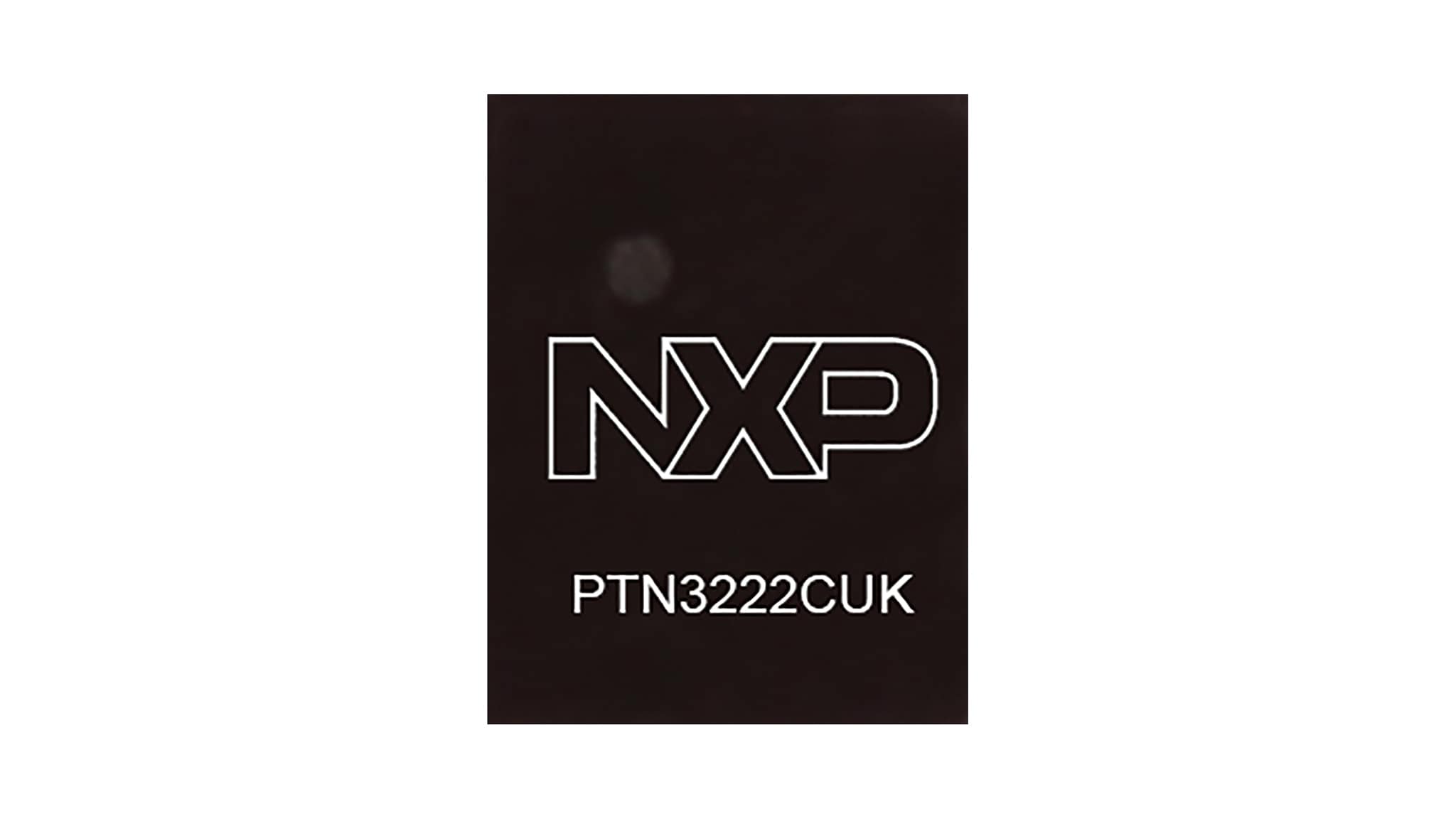

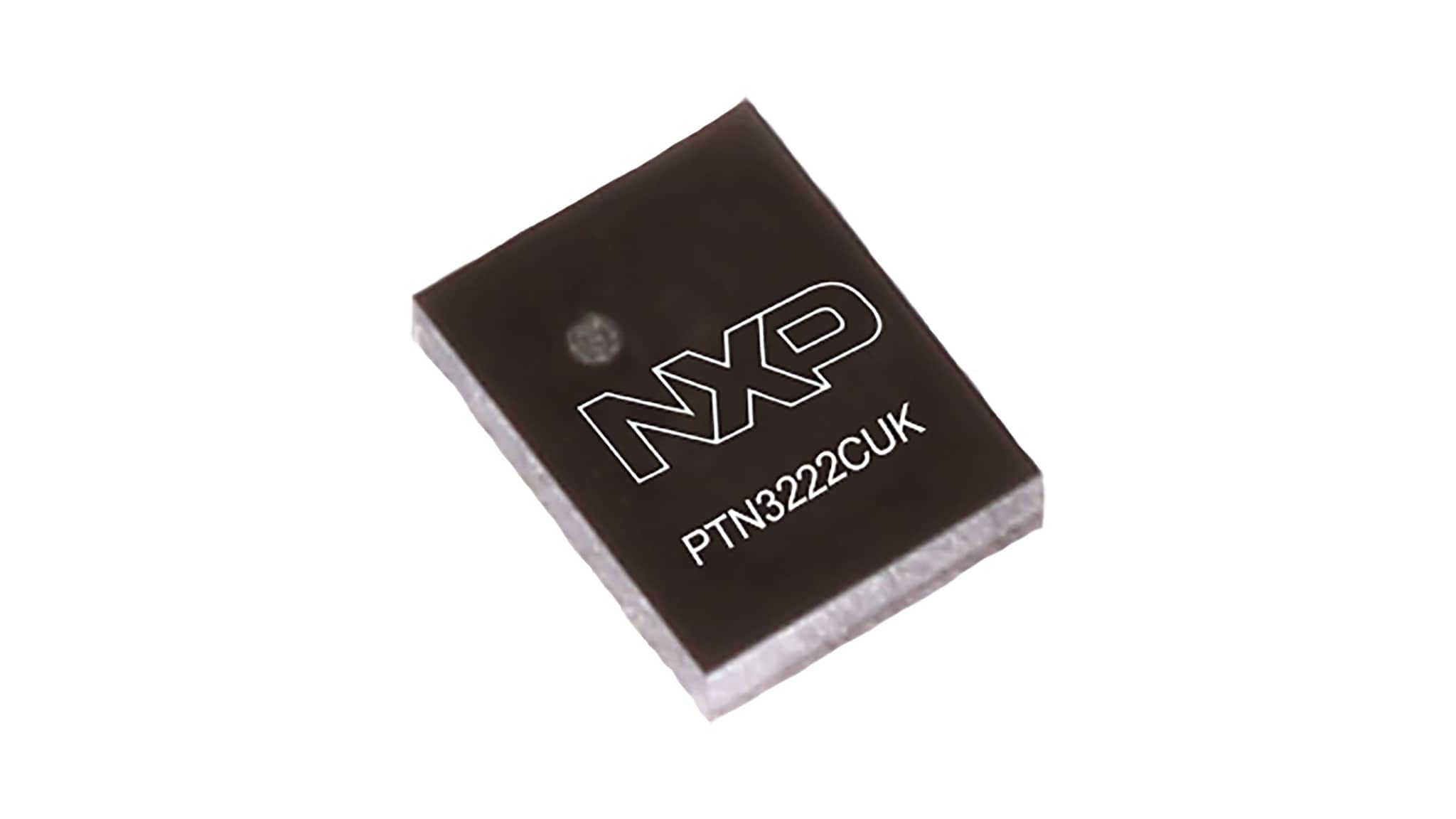

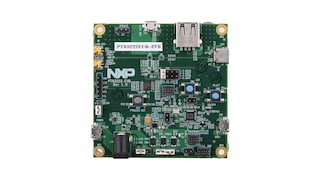

| PTN3222CUK | WLCSP12 | 已量产 | 1.8V | 一般市场 |
| PTN3222DUK | WLCSP12 | 已量产 | 1.8V | 推荐用于高通平台(*2) |
| PTN3222EUK | WLCSP12 | 已量产 | 1.2V | 一般市场 |

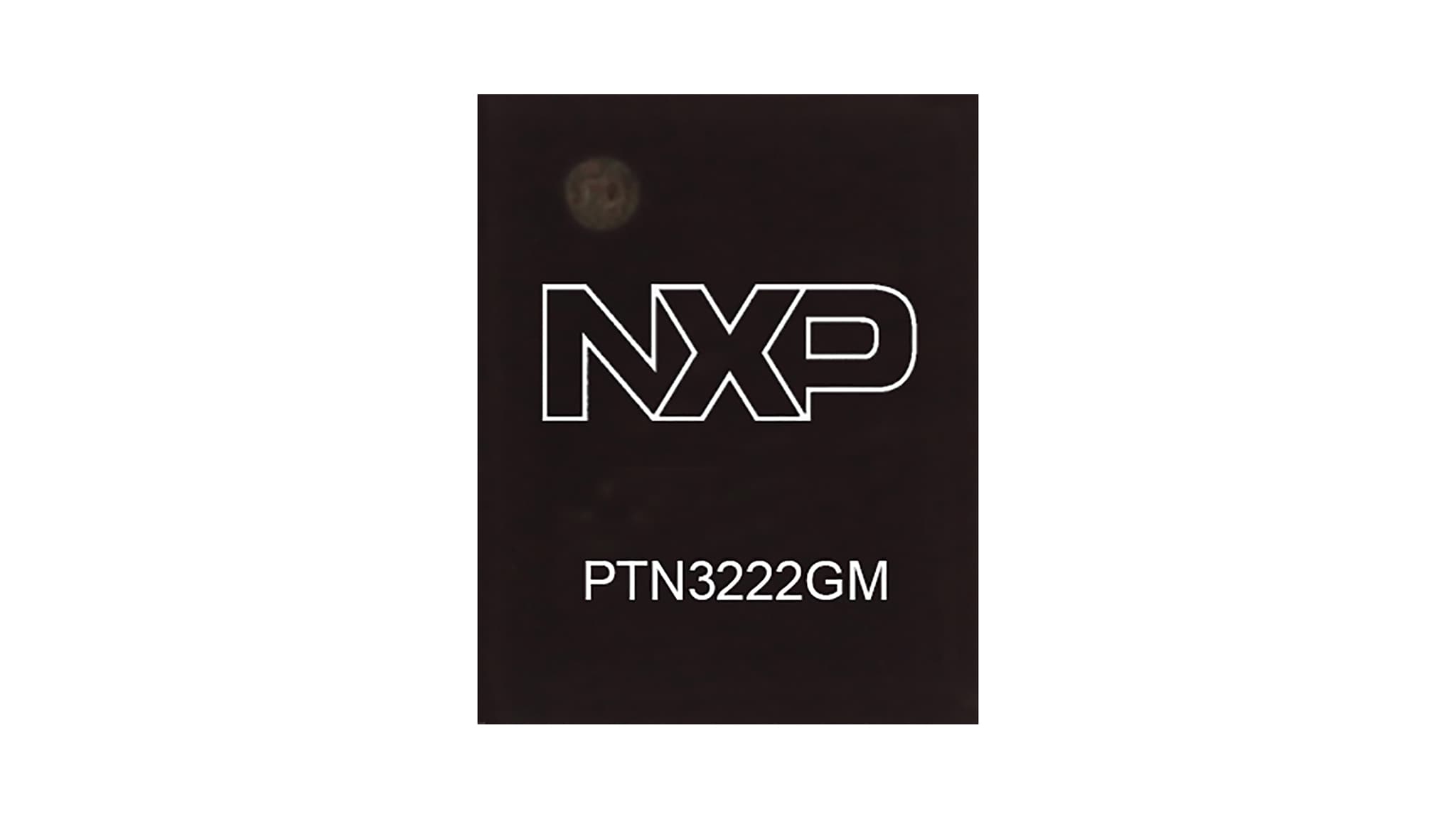

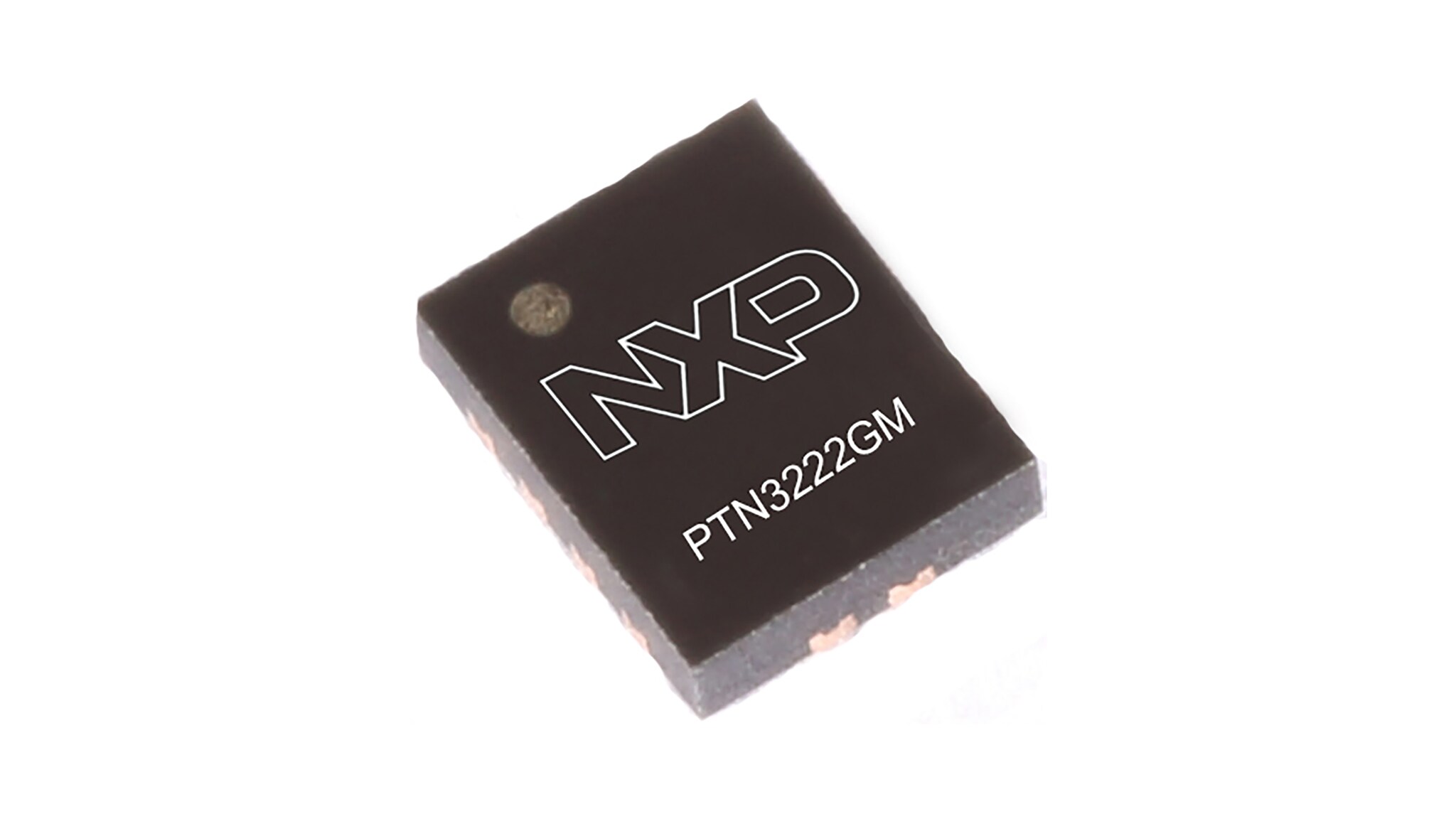

| PTN3222GM | QFN12 | 已量产 | 1.8V | 一般市场 |
| PTN3222DHN | QFN12 (*3) | 开发(*4) | 1.8V | 汽车版本 |
