eUSB2转USB2转接驱动器
产品详情
特性
多种封装

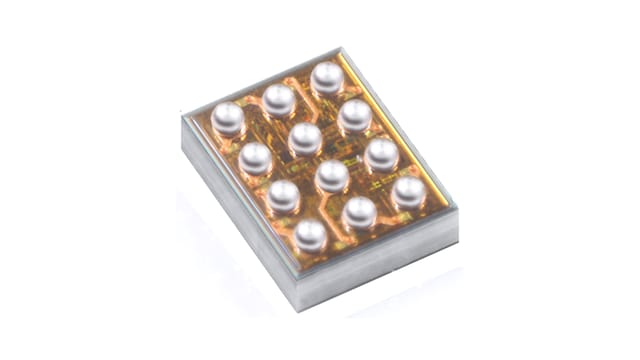

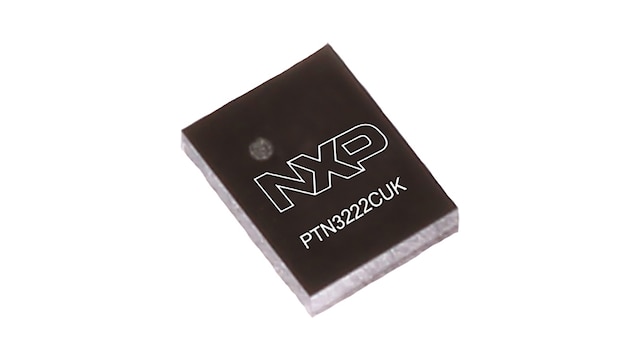

- WLCSP：主体尺寸1.55mmx1.18mmx0.455mm，0.35mm间距

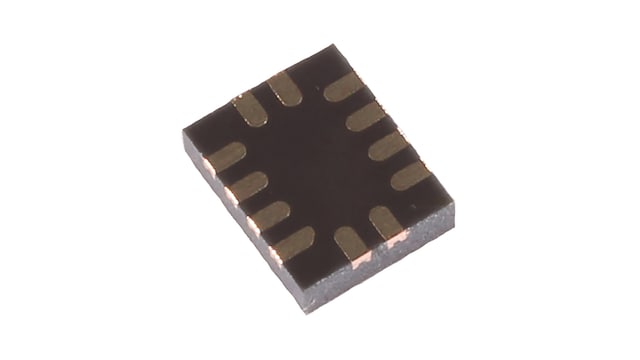

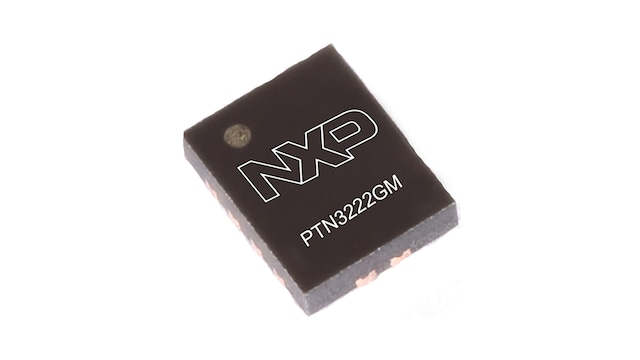

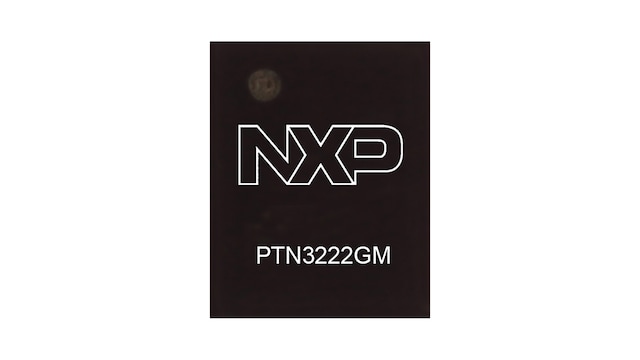

- QFN12：1.75mmx2.2mm，0.4mm间距
高度可配置
- eUSB2
- HS RX控件
- 静噪检测阈值为50mV到95mV
- 均衡增益为0dB到4dB
- HS TX控件
- 输出信号摆幅为180mV到240mV
- 去加重电平为0dB到3dB
- HS RX控件
- USB2
- HS RX控件1
- 静噪检测阈值为65mV到115mV
- 均衡增益为0dB到4dB
- HS TX控件1
- 去加重电平为0到0.8*UI
- 去加重电平为0dB到6dB
- HS TX控件2
- 上升/下降时间为4ns到20ns
- USB2 HS TX上升/下降时间为300ps到900ps
- HS RX控件1
稳健的特性
- USB2数据引脚，可耐受5.5V(DC)24小时
- USB2数据引脚可耐受接地短接24小时
- USB2数据引脚能够承受由于USB设备故障引起的DP/DN引脚上的冲突
- GPIO和高速数据引脚具有防反向供电保护
- ESD HBM 2kV CDM 500V
对比表
| 器件 | 封装 | 状态 | I/O VDD(*1) | 注释 |
|---|---|---|---|---|
| PTN3222EUK | WLCSP12 | 已量产 | 1.2V | 通用市场 |
| PTN3222DHN | PQFN12(*2) | 已量产 | 1.8V | 汽车 |
| PTN3222HUK | WLCSP12 | 已量产 | 1.8V | 通用市场与高通平台 |

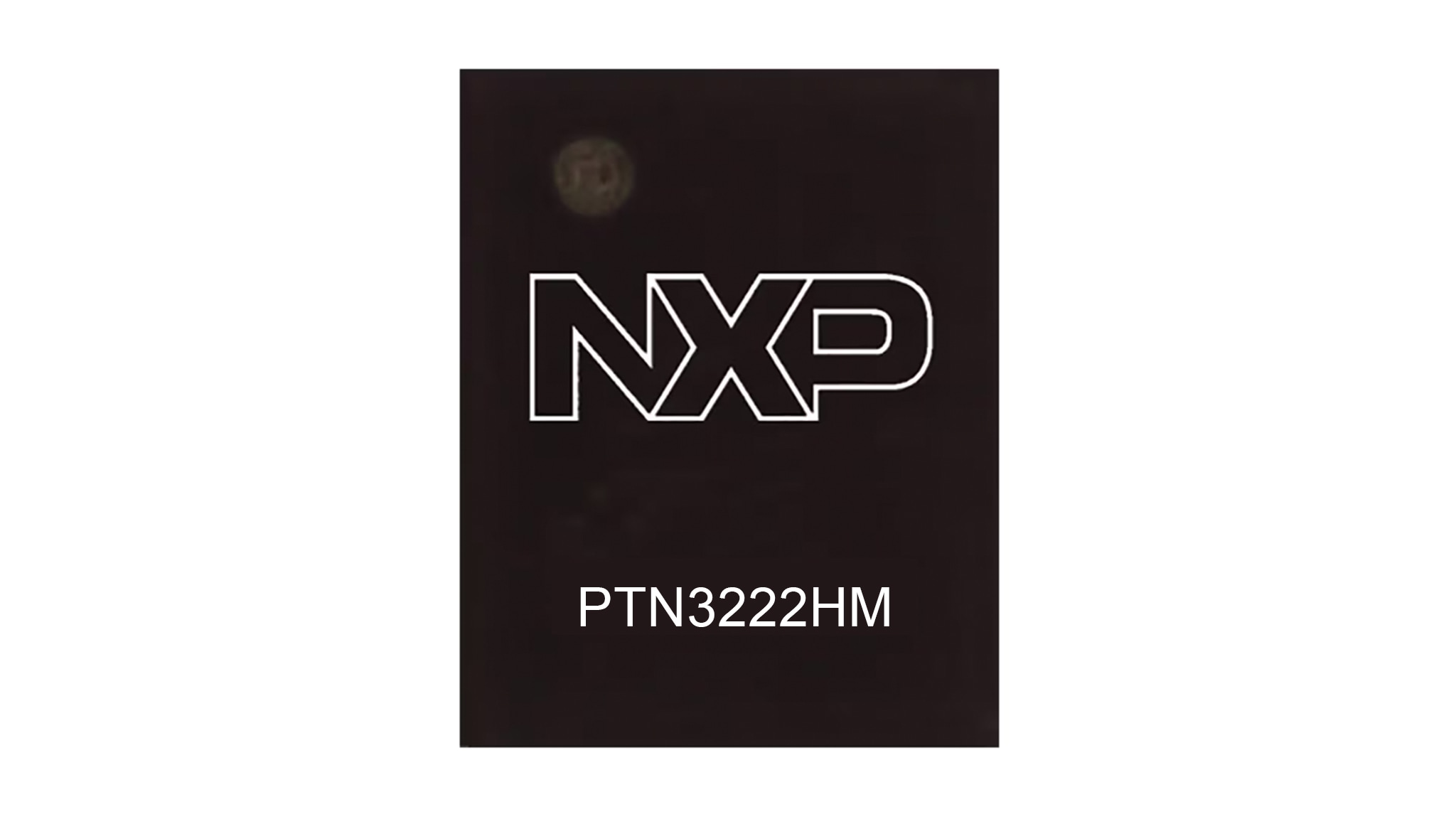

| PTN3222HM | QFN12 | 已量产 | 1.8V | 通用市场 |
