Name: 24 GHz 802154 RF和8位HCS08 MCU，带128 KB闪存、8 KB RAM
Availability: BackOrder

产品详情

框图

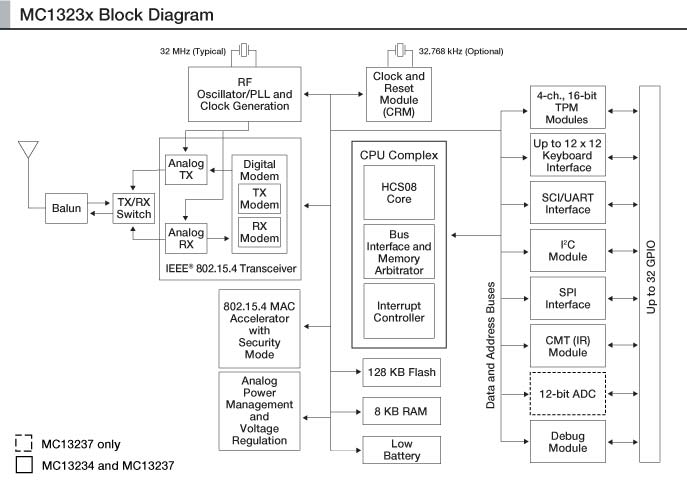

Freescale MC1323x Transceivers Block Diagram

2.4 GHz 802.15.4 RF and 8-bit HCS08 MCU with 128 KB Flash, 8 KB RAM

获取框图PDF

特征

符合IEEE 802.15.4标准的SoC
- 支持SMAC、IEEE 802.15.4、SynkroRF™和ZigBee协议栈
运行在2.4 GHz ISM频段
-94 dBm典型接收器灵敏度(<1%误包率, 20字节数据包)
发射输出功率可设置(-30 dBm至+2 dBm典型值)
低功耗
- <1 uA睡眠
- 22 mA低功率Rx嗅探模式
- 34 mA Rx模式
- 26 mA Tx模式
针对IEEE 802.15.4应用的硬件加速
高级加密/解密硬件引擎(AES 128位)
8位HCS08 MCU，32 MHz总线频率
128 KB闪存，8 KB RAM
12位模数转换器(仅限MC13237)
1.8至3.6V带电池电量检测功能
-40°C至+85°C工作温度
7 mm x 7 mm 48引脚LGA封装

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

文档

快速参考恩智浦文档类别

1-10 / 14 文件

紧凑列表

MC13234 and MC13237 Reference Manual[MC13237RM]

PDFSep 18, 2013版本更新 1.8

用于2.4 GHz通信的紧凑型平面天线[AN2731]

HTML | PDFNov 11, 2020版本更新 4
Freescale 802.15.4 MAC Security Setup[AN4973]

PDFJul 17, 2014版本更新 0
AN4398 - Low-Power Mode with the MC1323x Family - Application Note[AN4398]

PDFJul 23, 2013版本更新 0
- Software to accompany AN4398[AN4398SW]

  ZIPJul 31, 2013版本更新 0
AN4752: FreeMASTER Usage, Serial Driver Implementation – Application Note[AN4752]

PDFMay 31, 2013版本更新 0
AN4753: Rational ClearCase Use in CodeWarrior 10.3 – Application Note[AN4753]

PDFMay 30, 2013版本更新 0
AN4730: ZigBee Wireless UART Used with the FreeMASTER Application[AN4730]

PDFMay 13, 2013版本更新 0
- Software to accompany AN4730[AN4730SW]

  ZIPMay 14, 2013版本更新 n/a
Time Stamp Synchronization Using RF4CE[AN4729]

PDFMay 10, 2013版本更新 0
AN4440, HCS08 Bootloader to Update Multiple Devices in a Field Bus Network - Application Note[AN4440]

PDFApr 10, 2013版本更新 0
- AN4440SW- HCS08 Bootloader to Update Multiple Devices in a Field Bus Network, Application Note Software[AN4440SW]

  ZIPApr 10, 2013版本更新 0
Enabling Android devices to use Freescale RF4CE BlackBox for Final Applications[AN4641]

PDFDec 5, 2012版本更新 0
- Software to accompany AN4641[AN4641SW]

  ZIPDec 7, 2012版本更新 NA
Flexible Active Shutter Control Interface using the MC1323x[AN4353]

PDFSep 29, 2011版本更新 0
Reference Oscillator Crystal Requirements for the MC1319x, MC1320x, MC1321x, MC1322x and MC1323x[AN3251]

PDFApr 1, 2011版本更新 1.2
