TJA1466-EVB快速入门
本文档内容
-
开箱即用
-
获取硬件
-
配置硬件
1. 开箱即用
恩智浦模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装设备。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。本页面将指导您完成设置和使用TJA1466-EVB板。
1.1 套件内含物/装箱单
该套件内含物包括：
- 完成组装和测试的TJA1466-EVB评估板，放在防静电袋中
1.2 其他硬件
除了套件内含物外，使用此板时，还需要使用以下硬件。
- 12V电源
- Windows PC和USB数据线，用于运行FlexGUI应用
- S32K148-Q176 MCU评估板，可在恩智浦获得。
1.3 软件
必须从FlexGUI下载和安装TJA14xx-EVB配置GUI软件，用于通过USB与板进行通信。该软件包包含面向S32K148-Q176微控制器板的FlexGUI安装程序和FlexGUI固件。
2. 获取硬件
TJA1466-EVB板旨在促进在各种微控制器I/O接口环境中测试和评估TJA14xx产品的特性。TJA14xx-EVB系列包含以下评估板：
- TJA1445A-EVB
- TJA1446B-EVB
- TJA1465A-EVB
- TJA1465B-EVB
- TJA1466B-EVB
- TJA1466C-EVB
在评估TJA1445B器件时，使用TJA1465B-EVB，并用TJA1445B取代TJA1465B。在评估TJA1446C器件时，使用TJA1466C-EVB，并用TJA1446C取代TJA1466C。TJA1446A和TJA1466A需要1.8V VIO电源，而S32K148EVB不支持该电源。
2.1 板说明

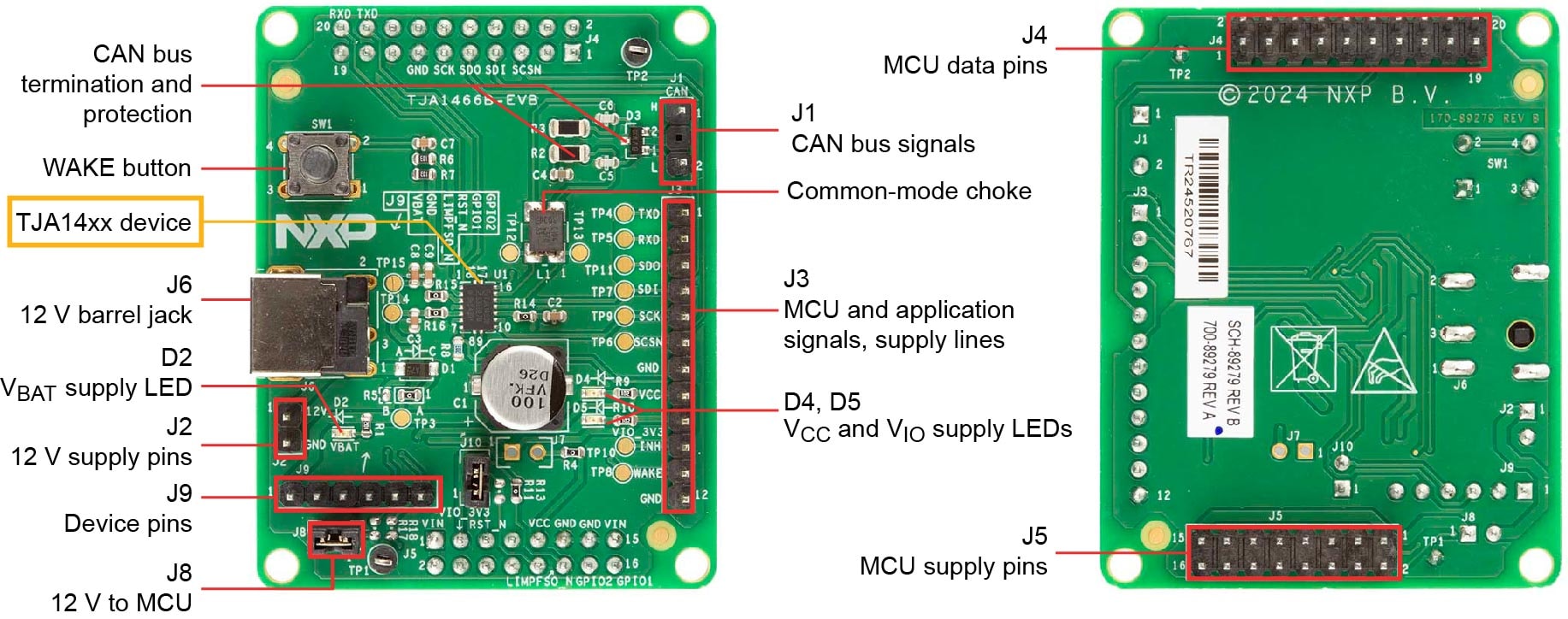

TJA1466B-EVB的俯视图和仰视图如图1所示。板尺寸为42mmx78mm。只包含支持基本功能所需的组件。其它评估板(包括TJA1466-EVB)的布局相同。
2.2 板特性
尺寸：42mmx78mm
- 该板包含CAN总线滤波器、端接和保护电路以及电源和唤醒电路。
- LED灯指示VBAT、VCC和VIO电源的状态
- 提供连接端子(Header row)，以实现MCU接口与应用信号的连接.
3. 配置硬件
必须从FlexGUI软件页面下载和安装TJA1466-EVB配置GUI软件，用于通过USB与板进行通信。
3.1 配置硬件
当TJA1446B-EVB与S32K148-Q176微控制器评估板搭配使用时，微控制器板可用作TJA1446B-EVB和PC之间的USB/SPI接口。
在连接TJA14xx-EVB之前，必须在S32K148EVB上安装FlexGUI固件，详见用户手册。在微控制器板上安装了FlexGUI固件后，建议按照表1所示设置VIO和VCC供电跳线。有关跳线及可用电压电平的更多信息，请参阅《S32K148EVB快速入门指南》。
| 产品 | J7(MCU VDD) |
J8(5V VCC) |
J18(3.3V拉电流) |
|---|---|---|---|
| TJA14x6A(1.8V VIO) | 不支持[1] | - | - |
| TJA14x6B(3.3V VIO) | 1-2(3.3V) | 1-2 | 1-2(VBAT) |
| TJA14x6C(3.3V-5V VIO) | 1-2(3.3V)[2] | 1-2 | 1-2(VBAT)[3] |
| TJA14x5A/B | 1-2(3.3V) | 1-2 | 1-2(VBAT) |

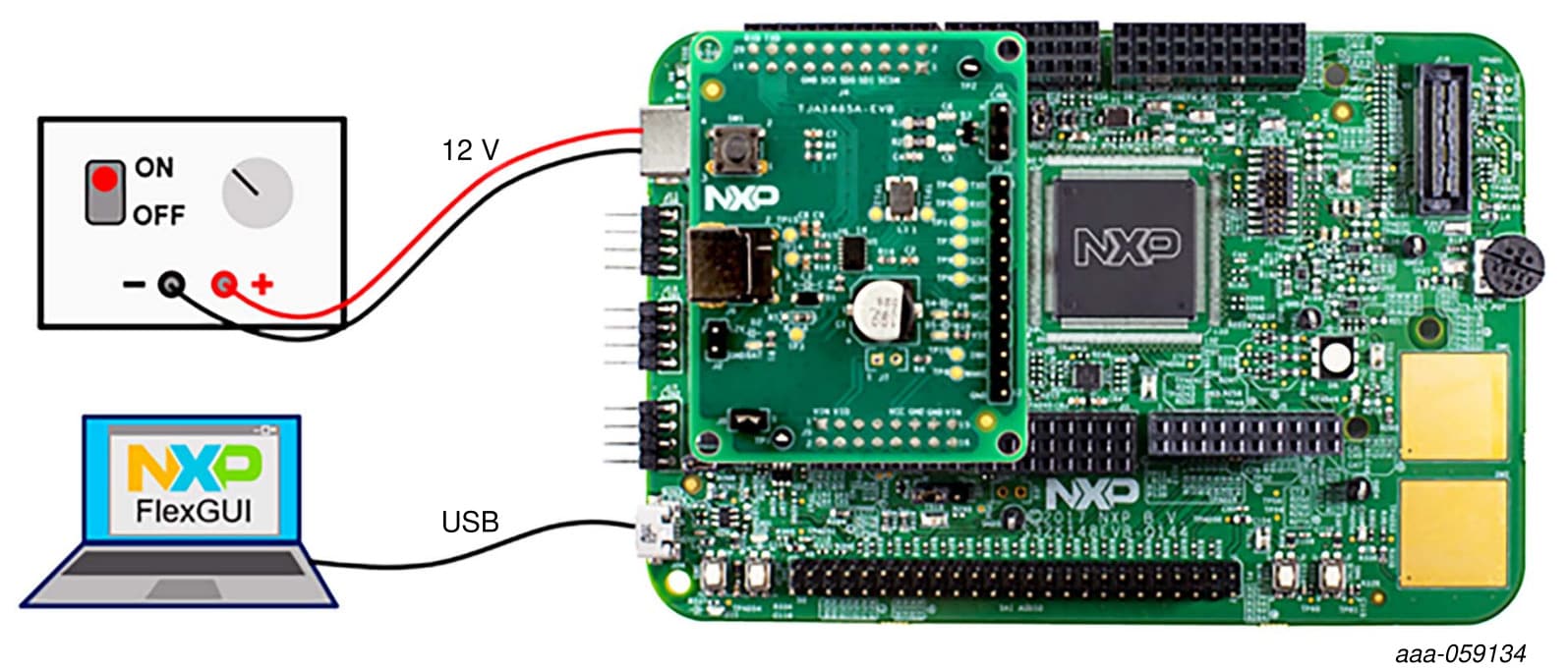

配置了S32K148EVB板后，需要连接TJA1446B-EVB。请参见S32K148-Q176，了解有关S32K148-Q176板的详情。
