SEN-SPI-BOX评估板快速入门

本页将帮助您了解SEN-SPI-BOX评估板。

硬件介绍

2.1 板说明

恩智浦SEN-SPI-BOX套件提供了完整的内置功能解决方案,可以与任何SPI/I2C传感器通信。该套件可绘制实时数据图,执行自定义脚本并验证传感器状态。与SEN-SPIBOX配合使用的恩智浦FFV工具可以绘制实时数据图、执行自定义脚本并验证传感器状态。

该软件目前支持FXLS90xxx、FXLS93xxx、FXLS8962、MMA69xx、MMA65xx、MMA68xx恩智浦汽车传感器。

2.2 板功能

  • 基于恩智浦Cortex M4微控制器(M4MK64FN1M0VLQ12)的主板
  • USB连接可与任何基于Win10的计算机进行通信
  • 内置SD卡引导加载程序,可进行固件升级
  • 两个单独的端子,可使用带状电缆或套件中的调试电缆连接任何传感器板
  • 支持3.3 V和5.0 V传感器
  • 辅助输出电源:10.5 V、13.5 V
  • SPI接口,高达12 MHz,支持8、16、24和32位传输
  • I2C接口:最高1 MHz

2.3 板组件

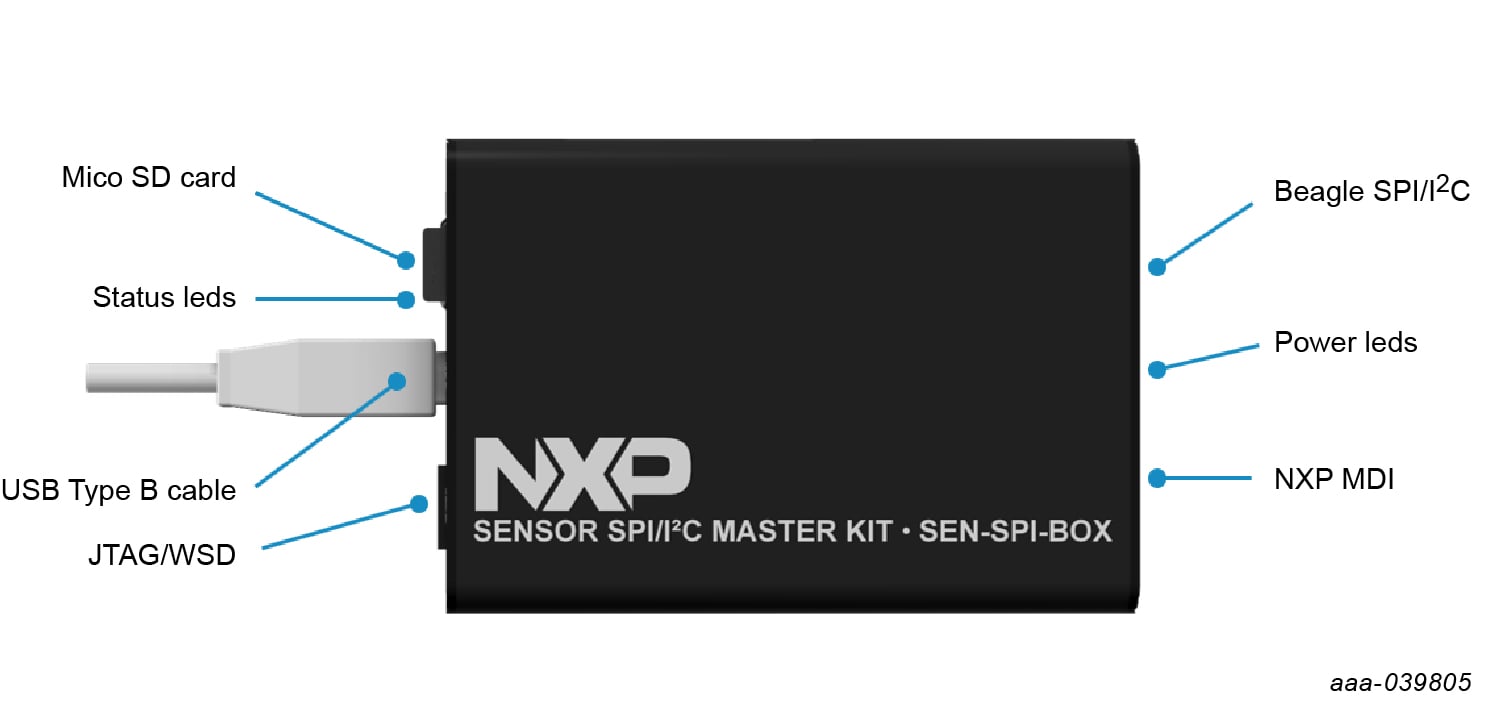

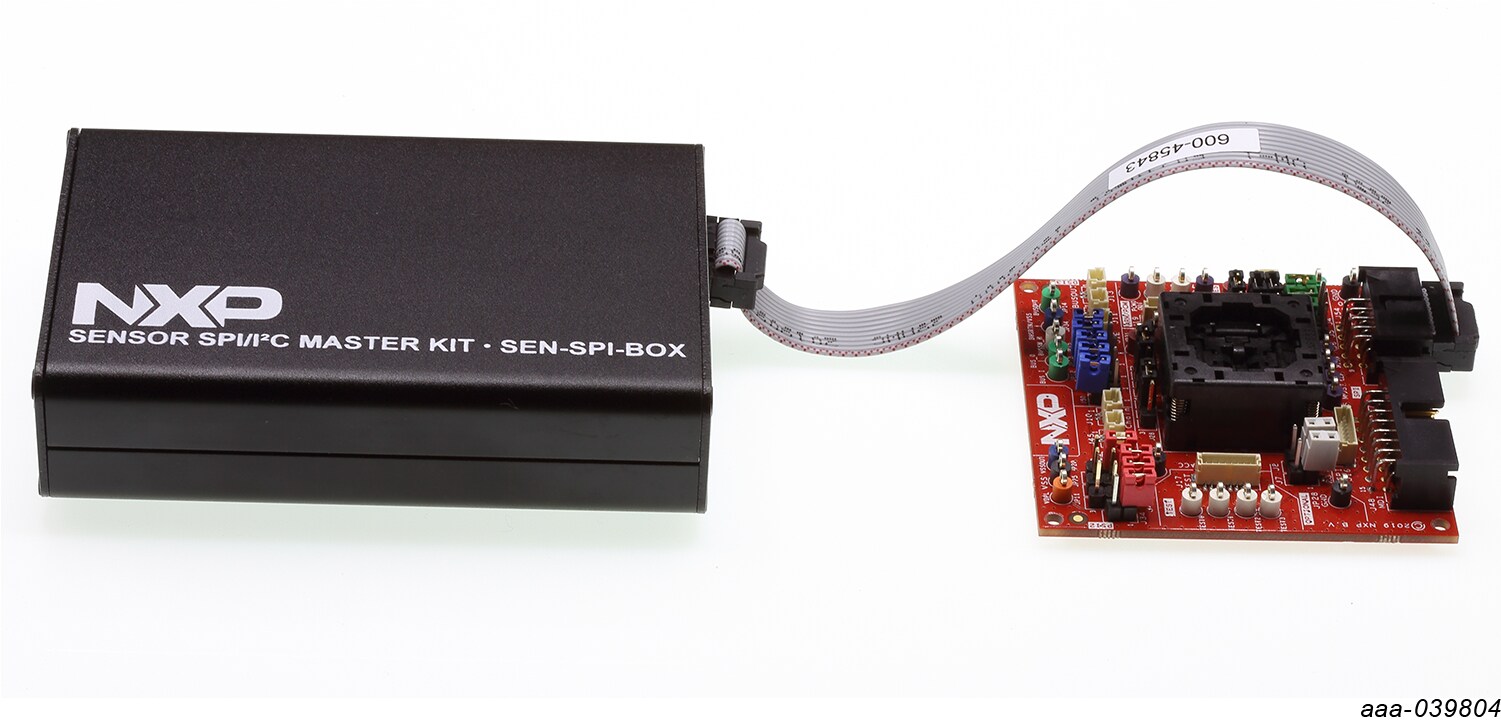

SEN-SPI-BOX板概述。

GS-SEN-SPI-BOX-IMG3

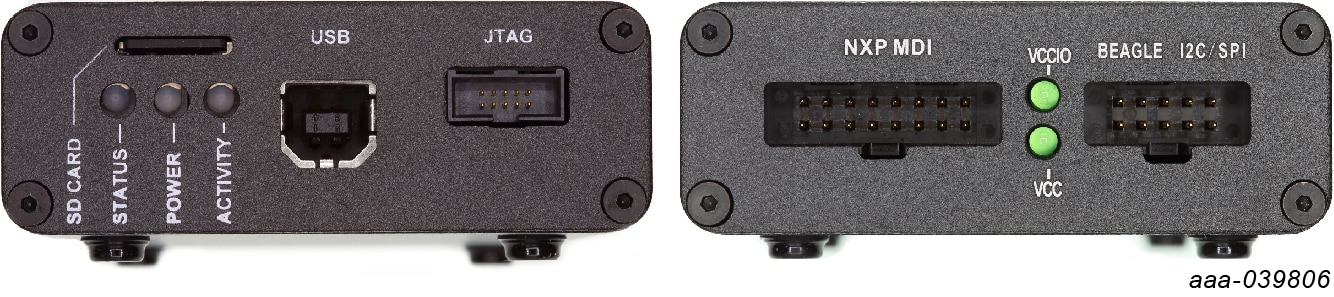

GS-SEN-SPI-BOX-IMG4

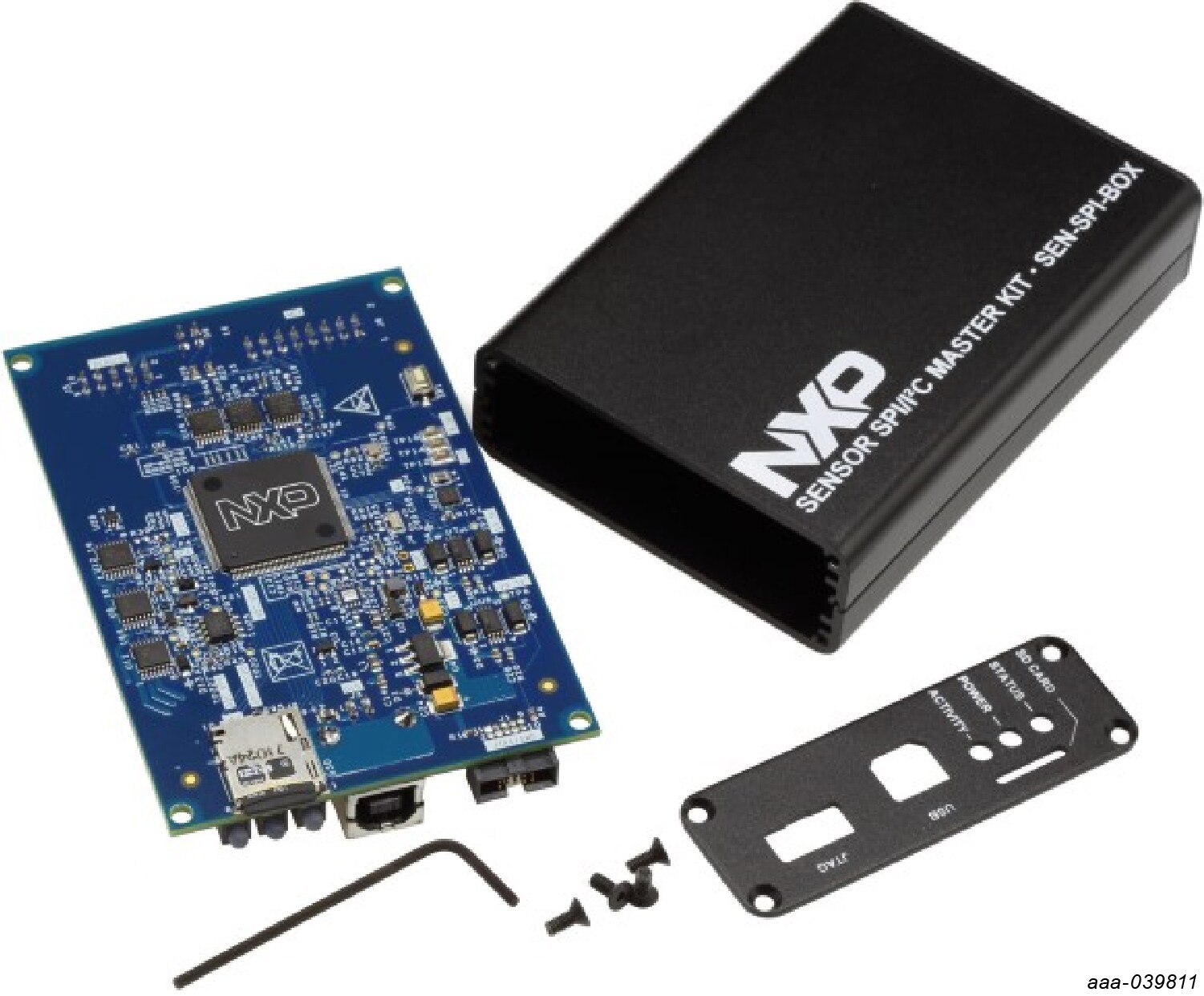

该套件包含一个恩智浦SEN-SPI-BOX评估板、与专用恩智浦传感器板兼容的三种不同电缆、用于内置引导加载功能的microSD卡以及用于将套件连接到计算机的USB Type-B电缆。

该套件搭载恩智浦Kinetis®K64F Cortex M4微控制器。


安装软件

转到SEN-SPI-BOX:汽车传感器评估工具,然后下载软件。

双击已下载的.msi文件并按照说明进行操作。


使用硬件

  1. 通过套件中的USB Type-B电缆连接FFV套件。
  2. 启动软件。

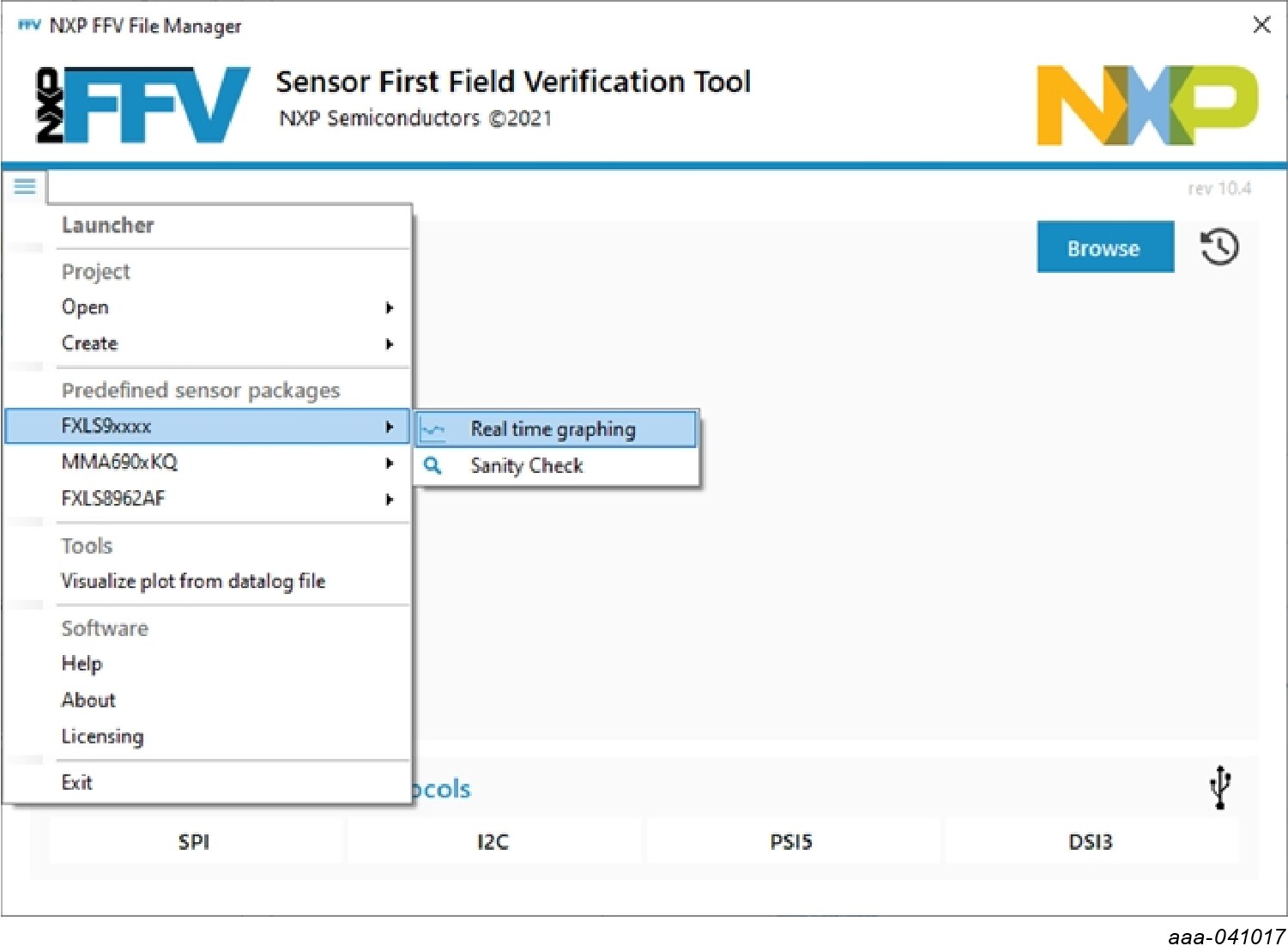

  3. 选择预定义的传感器包。
  4. GS-SEN-SPI-BOX-IMG5

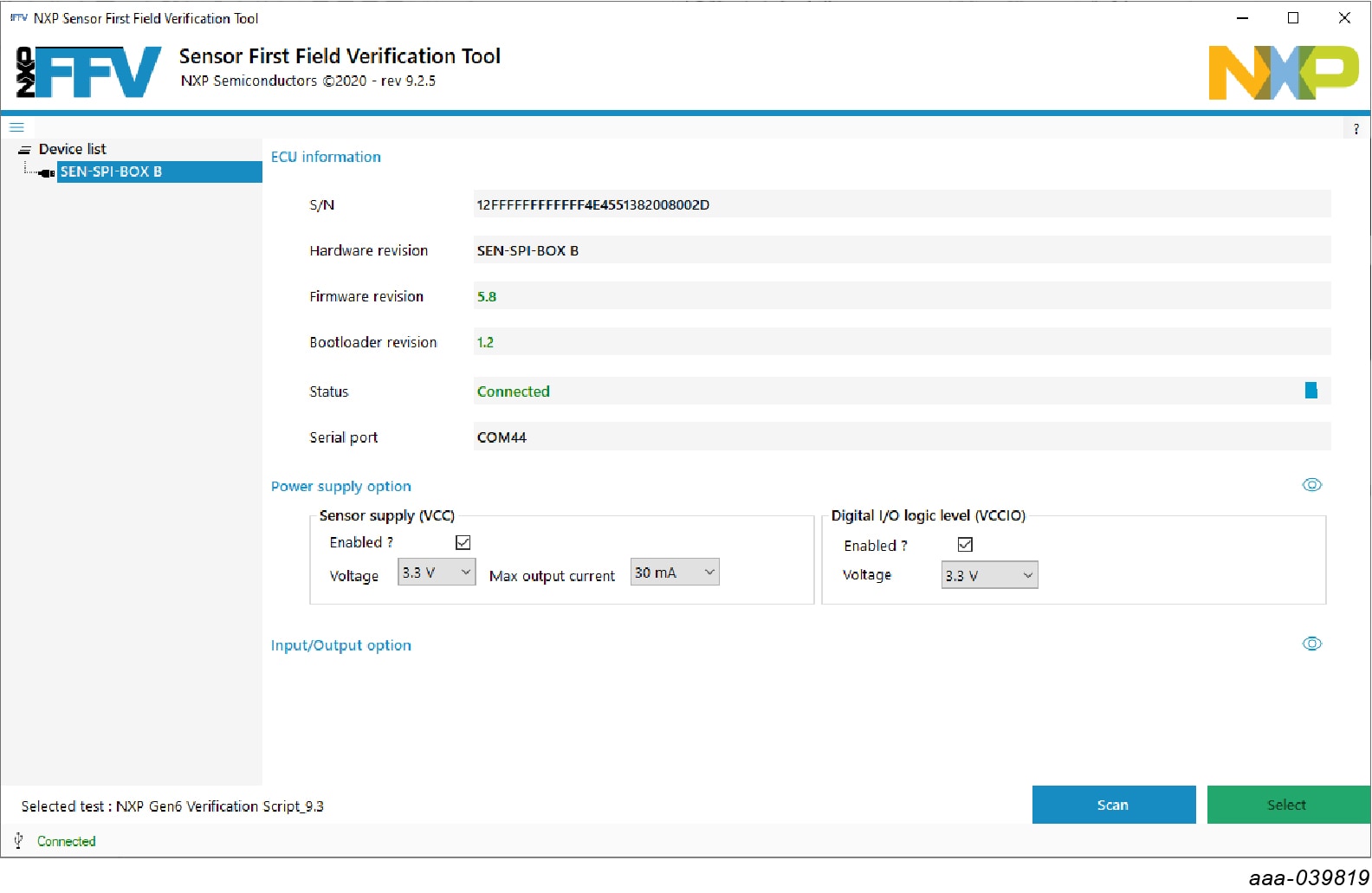

  5. 软件检测到套件后,根据需要启用并选择电源电压。
  6. GS-SEN-SPI-BOX-IMG6

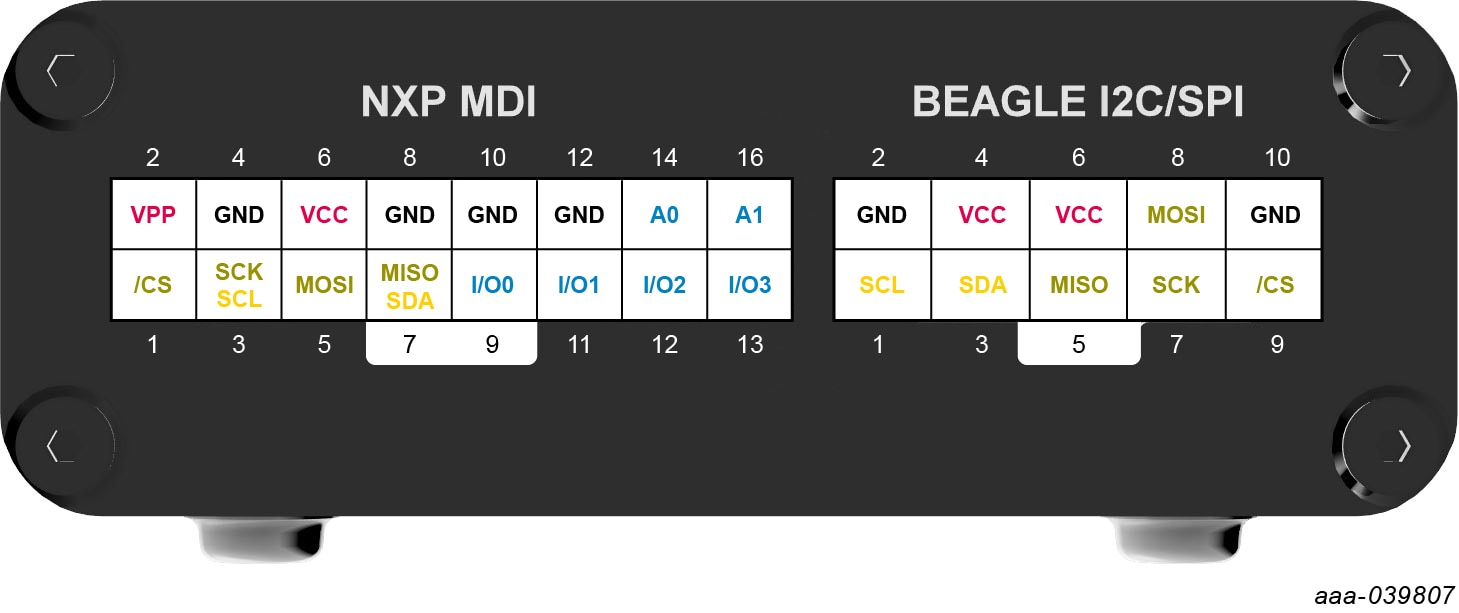

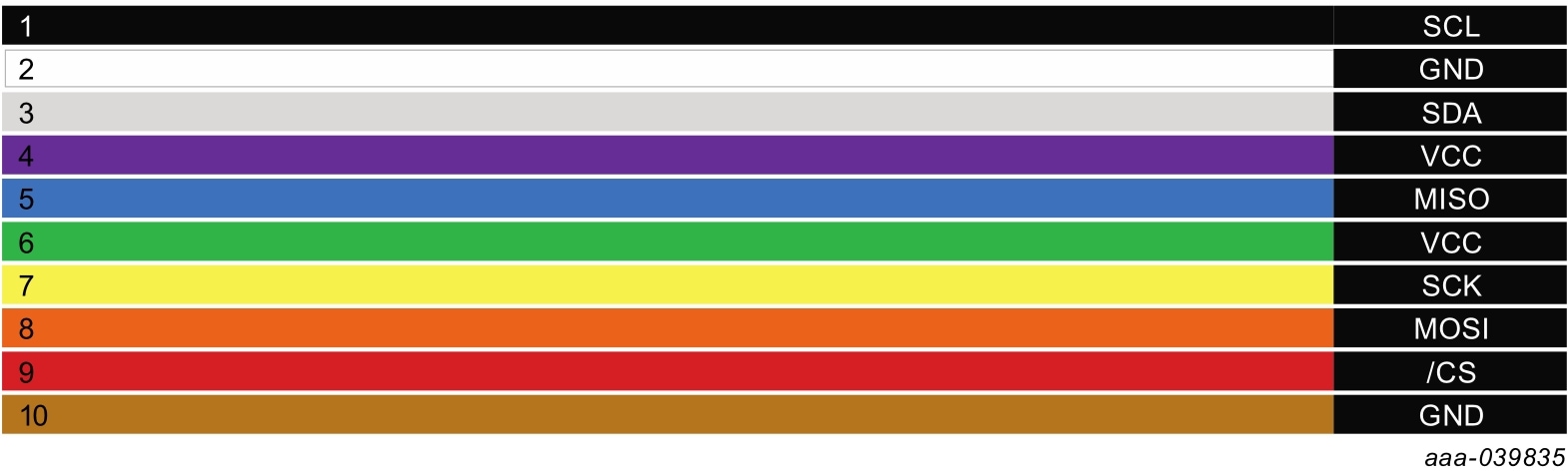

  7. 使用带状电缆(恩智浦MDI或Beagle终端)或调试电缆将传感器板连接到SEN-SPI-BOX套件。
  8. GS-SEN-SPI-BOX-IMG7
    GS-SEN-SPI-BOX-IMG8

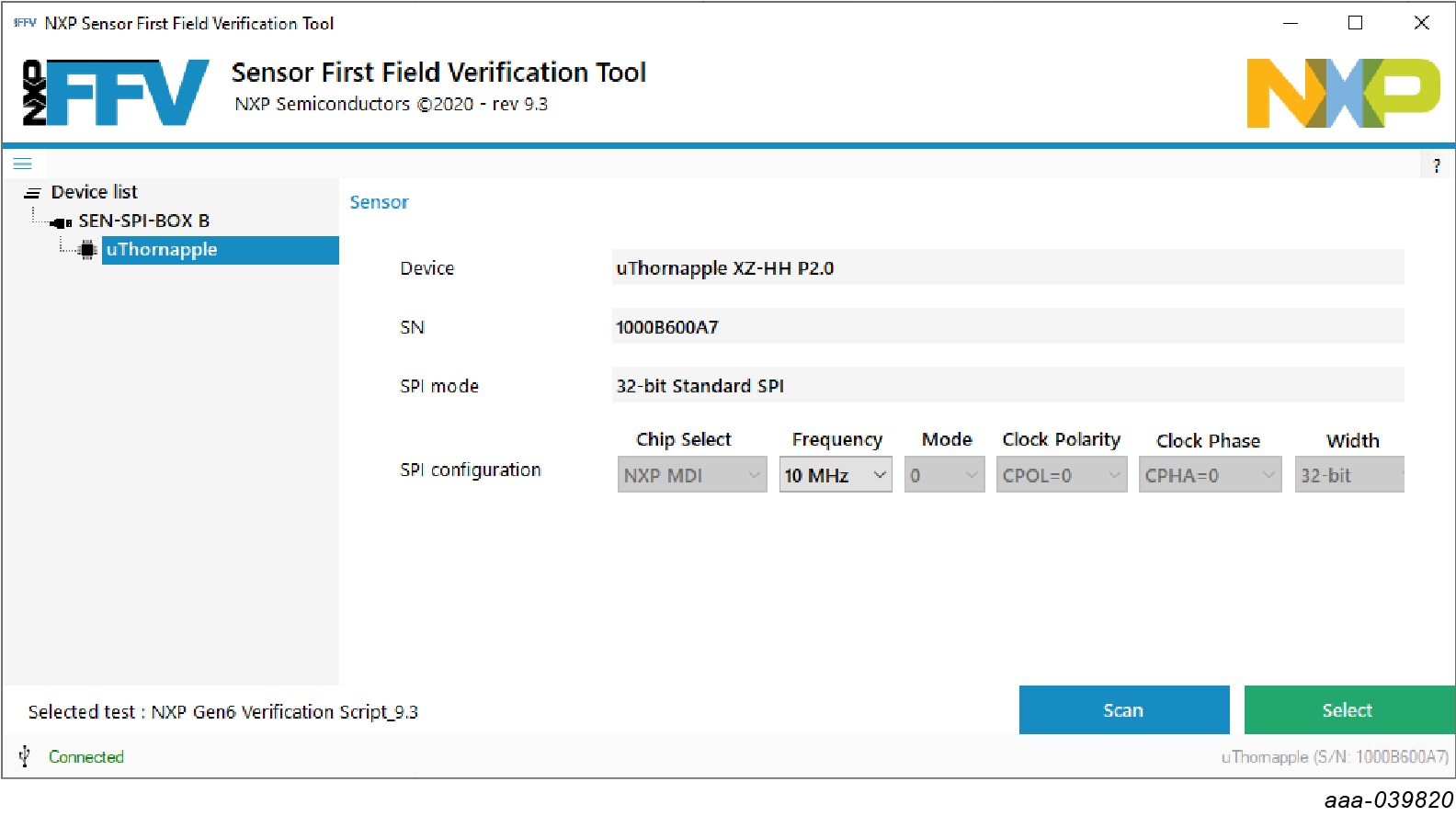

  9. 在“传感器第一个现场验证工具”窗口中,单击Scan(扫描)
  10. GS-SEN-SPI-BOX-IMG9
  11. 单击“选择”,确认从设备列表中选择的传感器。
  12. 播放演示。
