开始使用S32K388EVB-Q289进行开发

上次修改时间： 2024-10-29 11:45:00支持 S32K388EVB-Q289汽车通用评估板

本文档内容

  • 1

    开箱即用

  • 2

    获取软件

  • 3

    连接

  • 4

    构建和调试

购买 S32K388EVB-Q289汽车通用评估板

本文档内容

1. 开箱即用

1.1 S32K388EVB-Q289评估板介绍

S32K388EVB-Q289 Evaluation Board Top View

S32K388EVB-Q289 Evaluation Board Top View

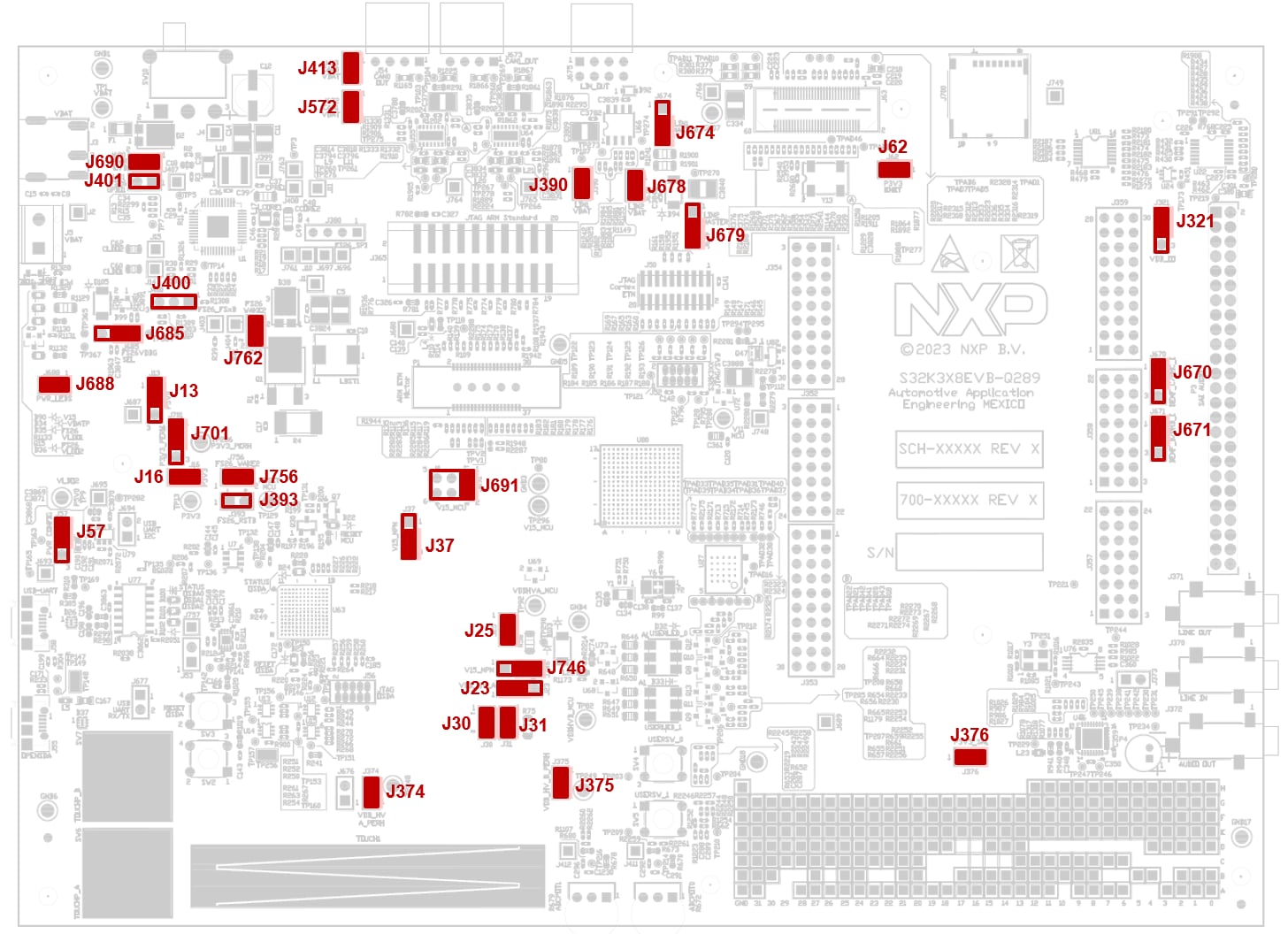

S32K388EVB-Q289 Callouts

S32K388EVB-Q289 Callouts

1.2 结构框图特性

S32K388EVB-Q289 Block Diagram

S32K388EVB-Q289 Block Diagram

下一页获取软件

2. 获取软件

您可以观看视频或遵循以下分步指南，安装软件并设置S32K3X8EVB-Q289板：

首先，使用您的账号登录恩智浦官网。

2.1 获取S32 Design Studio for S32 Platform IDE

下载并安装S32 Design Studio for S32 Platform。

注：查看S32 Design Studio页面以获取最新版本，您将通过电子邮件收到激活码。

注：这些页面上显示的图片对应于文档发布时可用的软件版本。如需获取最新版本，请通过官方下载链接直接核实。

下载S32DS IDE

S32DS3.6.2 Download S32DS3.6.2 Download

2.2 下载实时驱动程序(RTD)

下载S32K3_S32M27x实时驱动程序ASR R21-11 V5.0.0。

RTD Download

RTD Download

RTD Download

RTD Download

RTD Download

RTD Download

2.3 安装RTD驱动程序

在S32DS中，从顶部菜单转到Help→S32DS Extensions and Updates(帮助→S32DS扩展和更新)，打开“S32DS扩展和更新”对话框。点击"Add Update Sites"(添加更新站点)，并浏览下载的RTD *.zip。

Add Update Sites

Add Update Sites

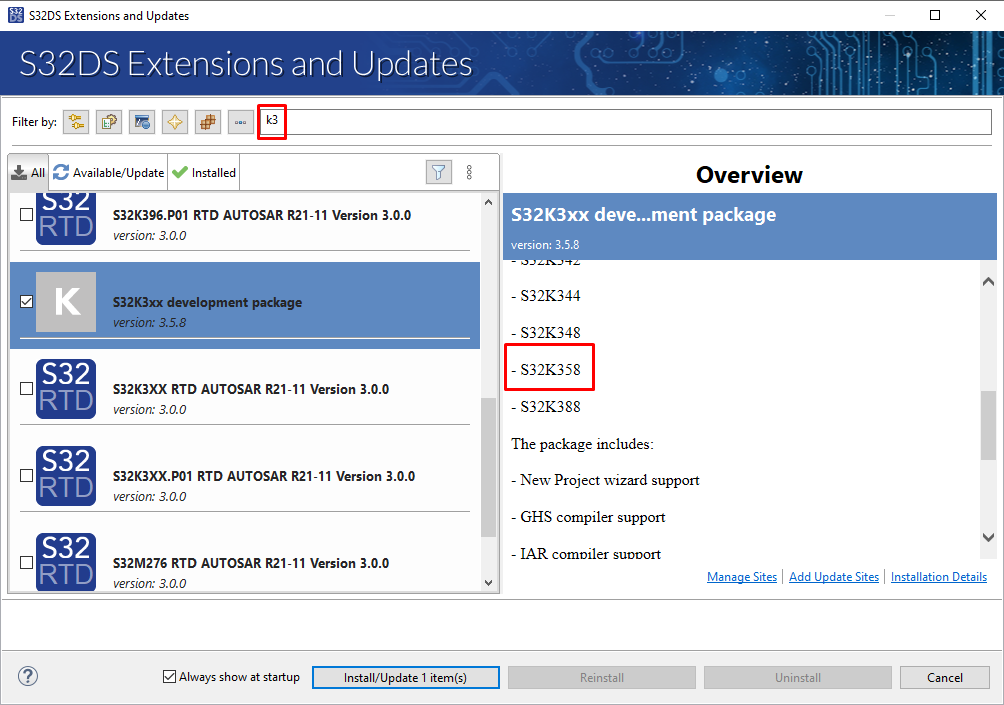

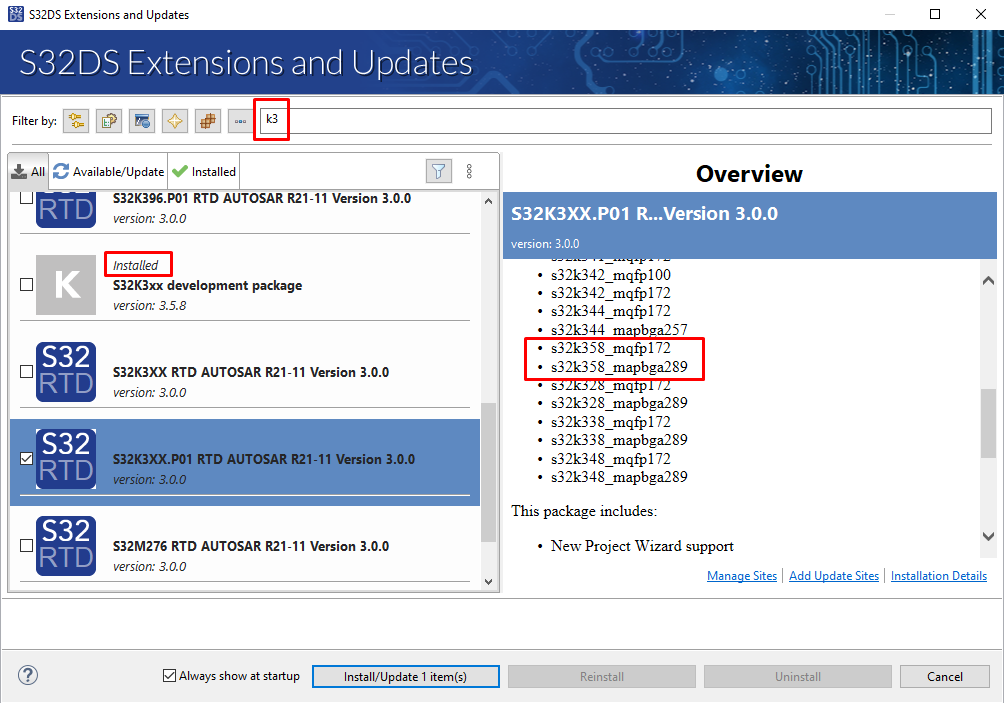

查找、选择并安装(全部) S32K3实时驱动程序ASR R21-11 V5.0.0。

RTD Install

RTD Install

安装完成后，重启S32DS。

注： 同样，可以使用这些步骤从S32K3标准软件包或S32K3参考软件包手动下载和安装其他软件。

2.4 获取FreeMASTER运行时调试工具

S32K388EVB-Q289采用FreeMASTER运行时调试工具进行调试效果更好。

下载并安装FreeMASTER运行时调试工具

FreeMASTER Tool Download

FreeMASTER Tool Download

在S32DS中，从顶部菜单转到Help→S32DS Extensions and Updates(帮助→S32DS扩展和更新)，打开“S32DS扩展和更新”对话框。

选择并安装FreeMASTER通信驱动程序。

FreeMASTER Driver Install FreeMASTER

FreeMASTER Driver Install FreeMASTER

安装完成后，重启S32DS。

前页开箱即用
下一页连接

3. 连接

3.1 将跳线设置到默认状态

设置S32K388EVB-Q289评估板上的跳线。

Default Jumpers

Default Jumpers
部件编号 封装说明 内部闪存 RAM EEPROM
FS26/SBC电源 J9 闭合 FS26_WAKE2连接至RESET_MCU
J10 闭合 FS26 PGOOD信号已连接
J32 闭合 VBAT连接至FS26接口和VSUP域
J52 1-2 FS26调试选项选择
J54 1-2，5-6，7-8 FS26 FCCU连接，连接VDD_HV_A_PERH和VDDIO信号，以及FS26_FCCU与FCCU MCU信号
J66 1-2 FS26 WAKE1连接至MCU的PTA8 WKUP引脚
J827 闭合 FS26_LDO1_OUT连接至VDD_HV_A. 5V输出
J828 闭合 FS26_VCORE连接至V15 MCU 1.5V输出
J829 闭合 FS26_LDO2_OUT连接至VDD_HV_B. 3.3V输出
J850 闭合 FS26_VTRK1连接至FS26_P5V0
PF5600 +3.3V输出 J80 断开 FS5600_I2C_SDA和FS5600_I2C_SCL信号
J82 闭合 PF5600 EN1在上拉电阻后连接至VBAT_SW
J83 闭合 PF5600 EN2在上拉电阻后连接至VBAT_SW
J776 闭合 PF5600 P3V3SW_OUT1连接至多个3.3V接口，电压输出=3.3V
J777 闭合 PF5600 P3V3SW_OUT2连接至多个3.3V接口，电压输出=3.3V
J831 闭合 PF5600为I2C MCU信号提供电平转换，电源来自VDD_HV_A
PF5023 J380 闭合 PF50_SW1OUT_1V2启用1.2V输出
J386 闭合 PF50_SW1OUT_1V8启用1.8V输出
J388 1-2 PF5020 VDDIO_PWRAUX为PF5020 VIN选择P3V3SW_OUT1电源
J389 2-3 PF5020输出通过上拉电阻启用电源
J390 闭合 PF50_SW1OUT_1V1启用1.1V输出
J788 断开 PF5020 RESET断开与RESET_MCU信号的连接
S32K388 MCU电源 J20 闭合 V11 MCU连接。该跳线启用V11电源与MCU之间的连接
J91 闭合 VDD_HV_DCDC启用DCDC转换器
J92 闭合 所选VDD_HV_B与VDD_HV_B_MCU之间的连接
J93 1-2 来自FS26_LDO2_OUT的VDD_HV_B电源
J100 闭合 VDD_HV_A_PERH连接至VDD_HV_A
J102 闭合 VDD_HV_B_PERH连接至VDD_HV_B
J103 闭合 V15 MCU连接。该跳线启用V15电源与MCU之间的连接
J104 闭合 所选VDD_HV_A与VDD_HV_A_MCU之间的连接
J108 1-2 V11/V15开关。为S332K388 MCU选择V11_MCU电压。V15选项仅用于与S32K358 MCU兼容。
J109 闭合 所选VDD_HV_A_MCU与VREFH_MCU之间的连接
J115 1-2 来自FS26_LDO1_OUT的VDD_HV_A电源
J118 1-2 来自FS26_VCORE的V15_MCU电源
J778 1-2 选择是否使用SMPS。如果不需要SMPS，则VDD_DCDC必须连接至VDD_HV_B_MCU
J847 闭合 VDD_REFH_PERH连接至VDD_HV_A
JTAG J29 闭合 从VDD_HV_A_PERH到VDD_SWD/JTAG的电压供应，为JTAG接口供电
板载调试器 J822 闭合 通过VDD_HV_A_PERH启用VDDIO_SDA的供电
J848 闭合 通过RESET_MCU信号启用SDA复位
SABRE连接器 J431 闭合 启用从P3V3SW_OUT1至SABRE连接器的供电
GMAC0 TJA1120_A J361 断开 启用P3V3_TJA1120_A的电源
U97-1 + GMAC0引脚捆扎Config0 - pull-up
U97-2 + GMAC0引脚捆扎Config1 - pull-up
U97-3 + GMAC0引脚捆扎Config2 - pull-up
U97-4 - GMAC0引脚捆扎Config3 - pull-down
U97-5 0 GMAC0引脚捆扎Config4 - open
U97-6 + GMAC0引脚捆扎Config5 - pull-up
U97-7 0 GMAC0引脚捆扎Config6 - open
U97-8 + GMAC0引脚捆扎TJA1120_RST - pull-up
GMAC1 TJA1120_B J364 闭合 启用P3V3_TJA1120_B的电源
U98-1 + GMAC1引脚捆扎Config0 - pull-up
U98-2 + GMAC1引脚捆扎Config1 - pull-up
U98-3 + GMAC1引脚捆扎Config2 - pull-up
U98-4 - GMAC1引脚捆扎Config3 - pull-down
U98-5 0 GMAC1引脚捆扎Config4 - open
U98-6 + GMAC1引脚捆扎Config5 - pull-up
U98-7 + GMAC1引脚捆扎Config6 - open
U98-8 + GMAC1引脚捆扎TJA1120_RST - pull-up
CAN0接口 J106 闭合 启用从VBAT_SW到CAN0收发器的电源
J347 闭合 启用从P5V0SW_OUT1到CAN0收发器的5V电源
J804 2-3 CAN0收发器VIO源自VDD_HV_B_PERH
CAN1接口 J805 闭合 启用从P5V0SW_OUT1到CAN1收发器的5V电源
J806 闭合 启用从VBAT_SW到CAN1收发器的电源
J807 2-3 CAN1收发器VIO源自VDD_HV_B_PERH
LIN接口 J674 1-2 LIN收发器VIO源自VDD_HV_B_PER
J791 闭合 LIN4 Commander*模式
J795 闭合 LIN3 Commander*模式
J796 闭合 LIN2 Commander*模式
J797 闭合 LIN1 Commander*模式
J798 闭合 TJA1124 LIN收发器的BAT电源
ARDUINO连接器 J698 1-2 BEMF_C/PHC_I信号连接至PTE0引脚
J699 1-2 BEMF_B/PHB_I信号连接至PTE1引脚
J703 1-2 VDD_IO引脚连接至VDD_HV_A_PERH

3.2 板上电

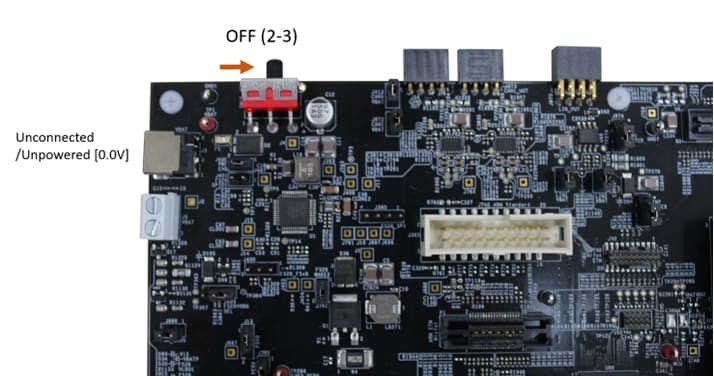

将SW1切换到OFF位置(完全向右)，

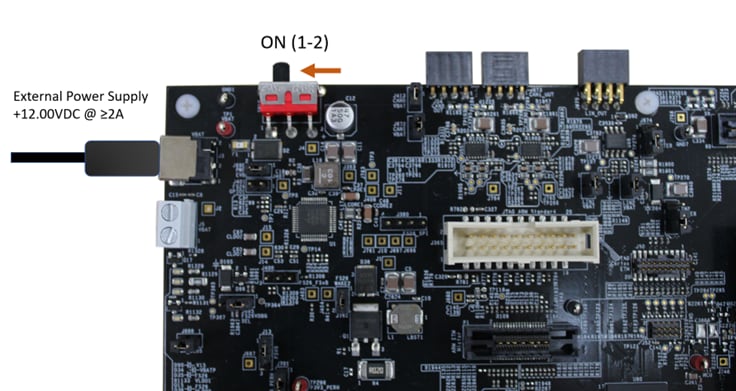

连接12V电源适配器，将SW1开关置于ON位置(完全向左)。

Power Sequence

Power Sequence

当EVB上电时，稳压器旁边的红色LED显示存在电源电压。

注： 这个上电程序可管理FS23 SBC在禁用看门狗的情况下启动。

3.3 调试器连接

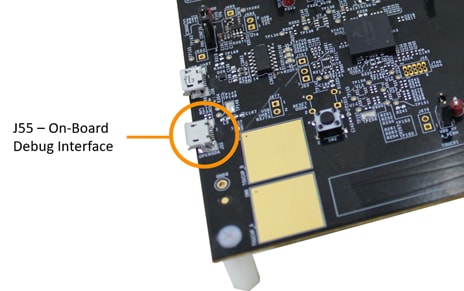

将micro-USB线连接到J21连接器，通过板载S32K3调试器进行调试。

On-Board Debug Interface

On-Board Debug Interface

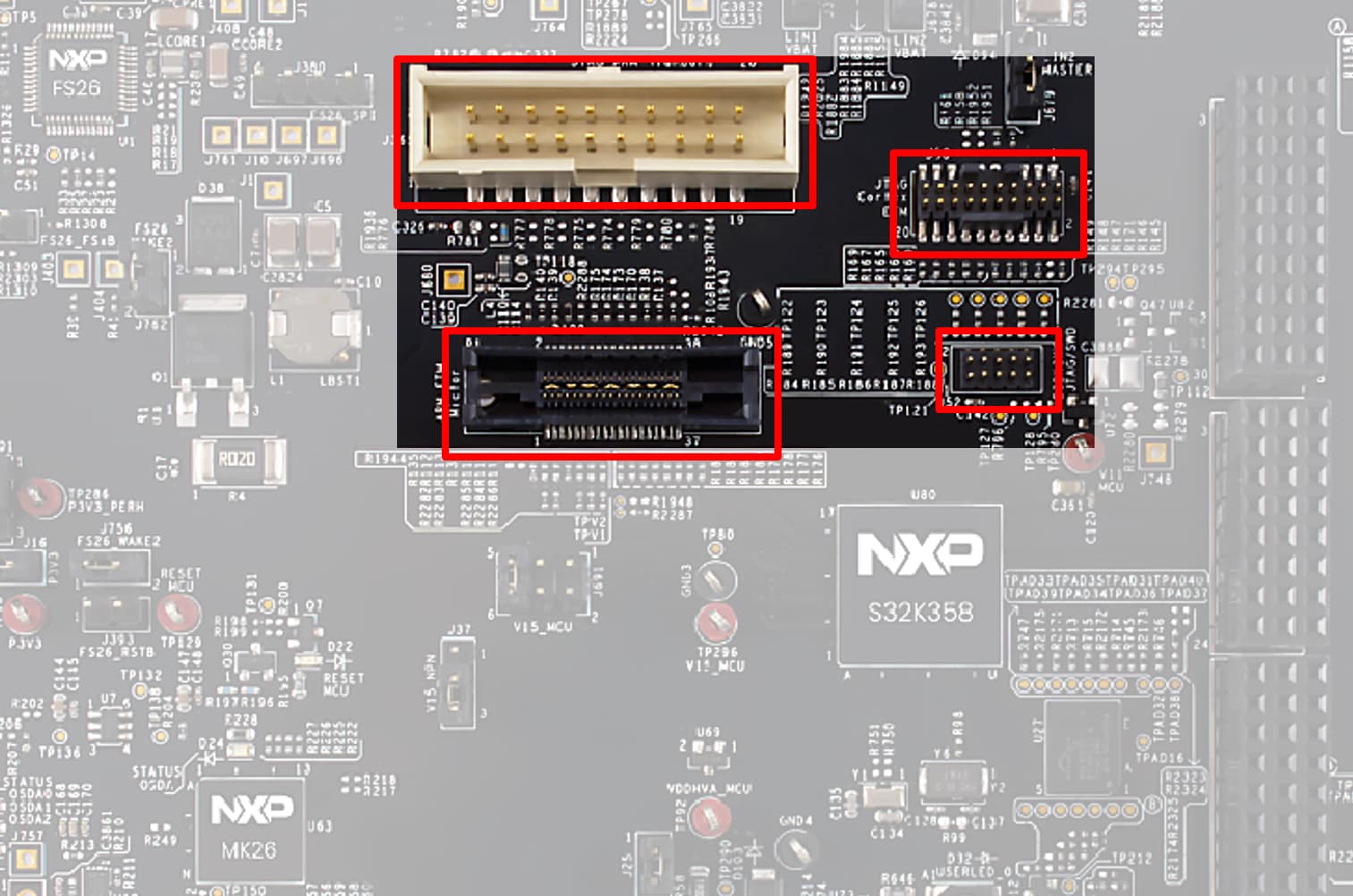

要使用外部调试器，需要执行一些额外的修改步骤。请查阅硬件用户手册，获取更多详细信息。

前页获取软件
下一页构建和调试

4. 构建和调试

立即试用S32K388EVB-Q289评估板。

4.1 从示例创建S32DS项目

  1. 启动S32 Design Studio 3.6.2
  2. 前往menu→File→New→S32DS Project from Example (菜单→文件→新建→从示例创建S32DS项目)。选择一个RTD示例代码。例如Siul2_Port_Ip_Example_S32K388

New Project From Example

New Project From Example

Port Project From Example

Port Project From Example

4.2 生成配置

  1. 展开项目树，双击项目的mex文件MEX File
  2. 将PTF23引脚(连接至绿色LED)设置为GPIO输出

    LED_G1

    LED_G1
  3. 定义PTF23标识符(无空格)。例如""LED_G"" LED_G2
  4. 请确定配置了适当的项目，然后点击"Update Code"(“更新代码”)按钮生成配置文件Update Code
  5. 等待更新代码结束。在右下角查看状态Update Code

4.3 编辑代码

  1. 返回“C/C++”视图C_C++ Perspective
  2. 双击src文件夹打开main.c文件Main_c
  3. 将"LED_PORT" (4个)和"LED_PIN" (4个)的所有实例修改为"LED_G_PORT"和"LED_G_PIN"。将红色LED更换为绿色LED LED_G3

4.4 上传软件和调试

使用Debug Configuration(调试配置)(调试图标旁的小三角)菜单，选择一个预定义的调试配置，可构建软件并将其上传到MCU。

注：如果不使用默认板载调试器，请编辑设置的“调试器”选项卡。

Debug Configurations

FLASH Configuration

FLASH Configuration

可选择更新调试接口固件(首次使用)。

Update Multilink Firmware

S32DS将切换到Debug (调试)视图，可在其中运行代码。

Let Code Run

绿色LED现在将闪烁10次。

前页连接
下一页设计资源
