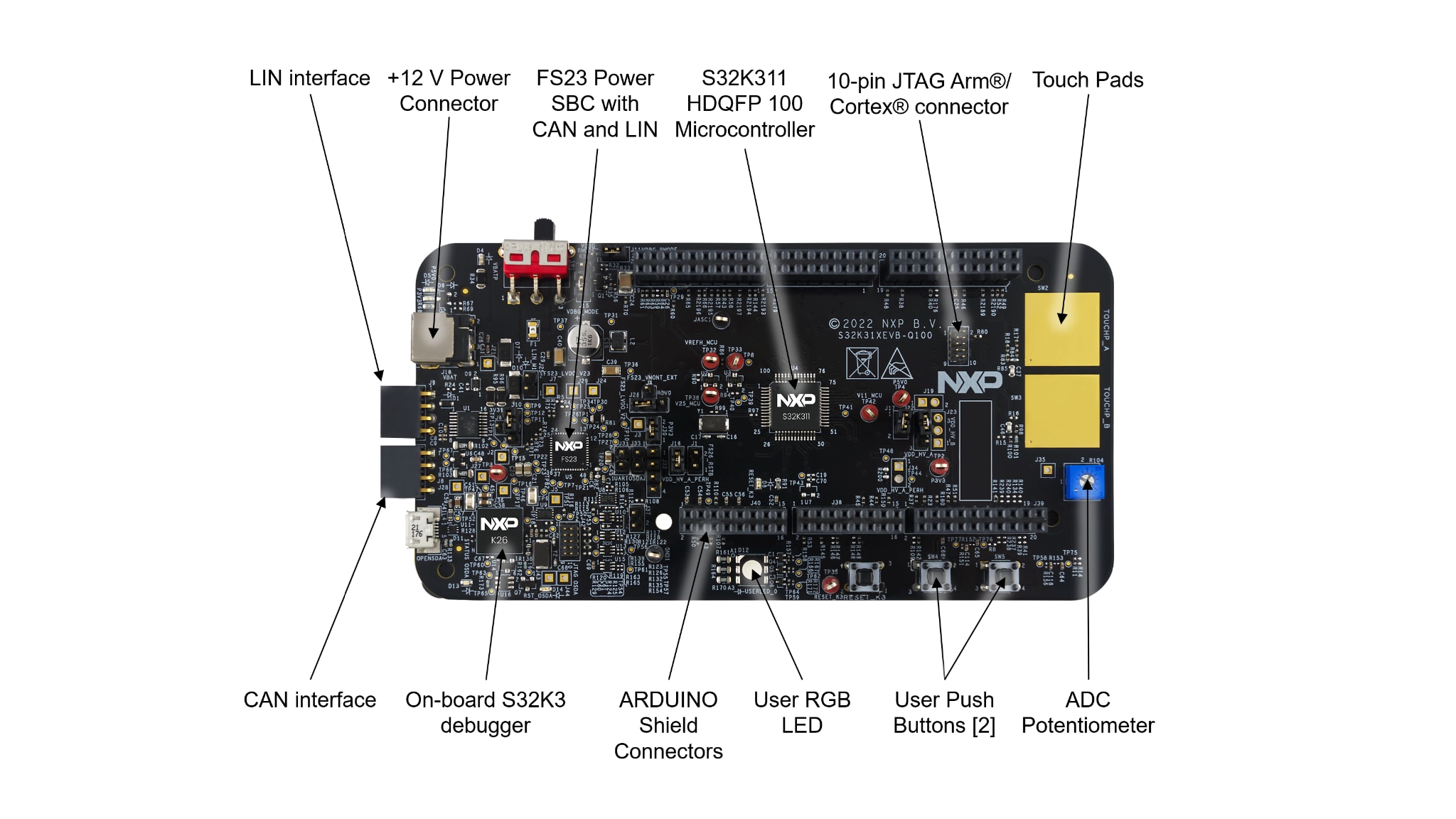

S32K31XEVB-Q100通用评估板快速入门

2.1 获取集成开发环境(IDE)

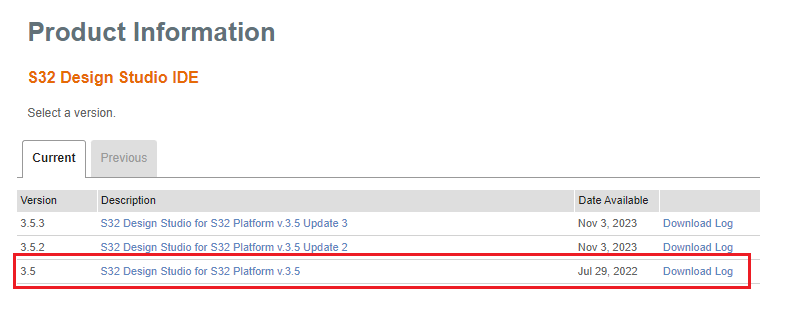

下载并安装S32 Design Studio IDE for S32 Platform。点击S32 Design Studio for S32 Platform。

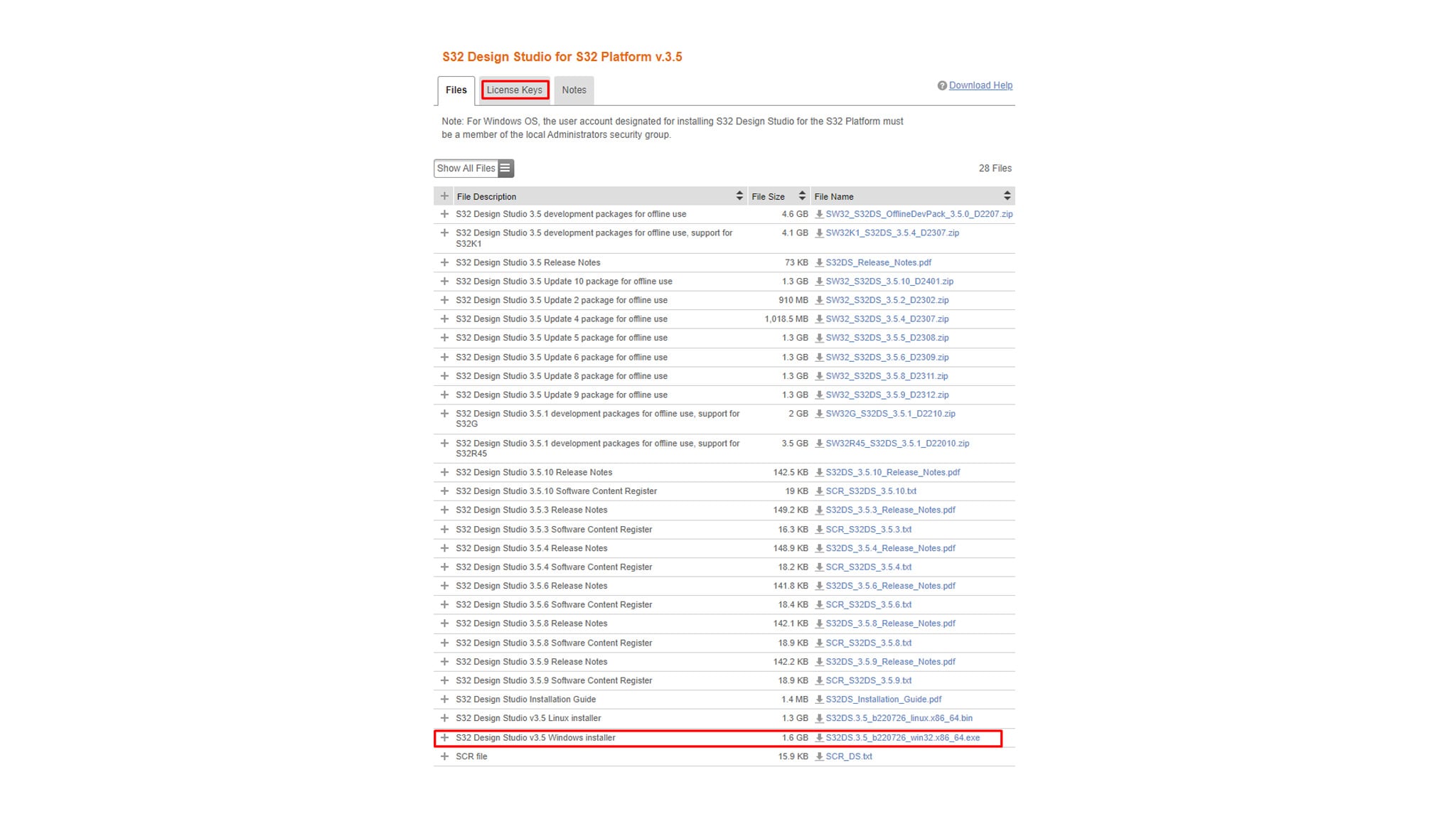

S32 Design Studio for S32 Platform v.3.5

S32 Design Studio for S32 Platform v.3.5

注：查看S32 Design Studio页面以获取最新版本，您将通过电子邮件收到激活码。

注：这些页面上显示的图片对应于文档发布时可用的软件版本。如需获取最新版本，请通过官方下载链接直接核实。

2.2 安装S32K3xx开发包和RTD

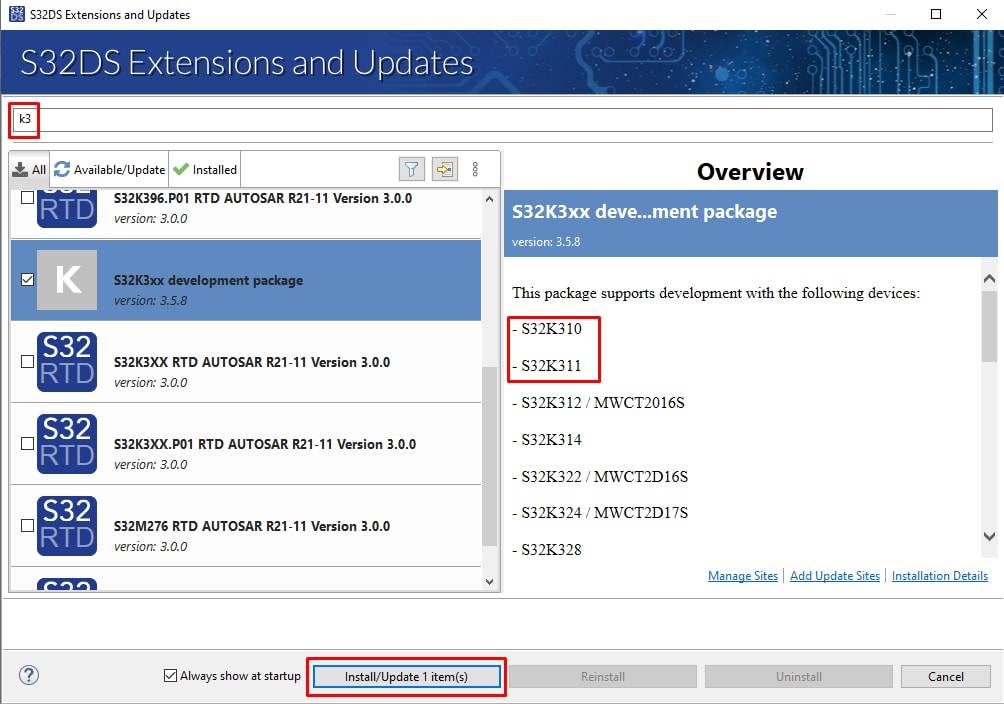

1. 从顶部菜单转到Help→S32DS Extensions and Updates(帮助→S32DS扩展和更新)，打开“S32DS扩展和更新”对话框。安装S32K3xx开发包


注：如果出现安装问题，请确保安装了最新版本的S32 Design Studio平台包和S32 Design Studio平台工具包。

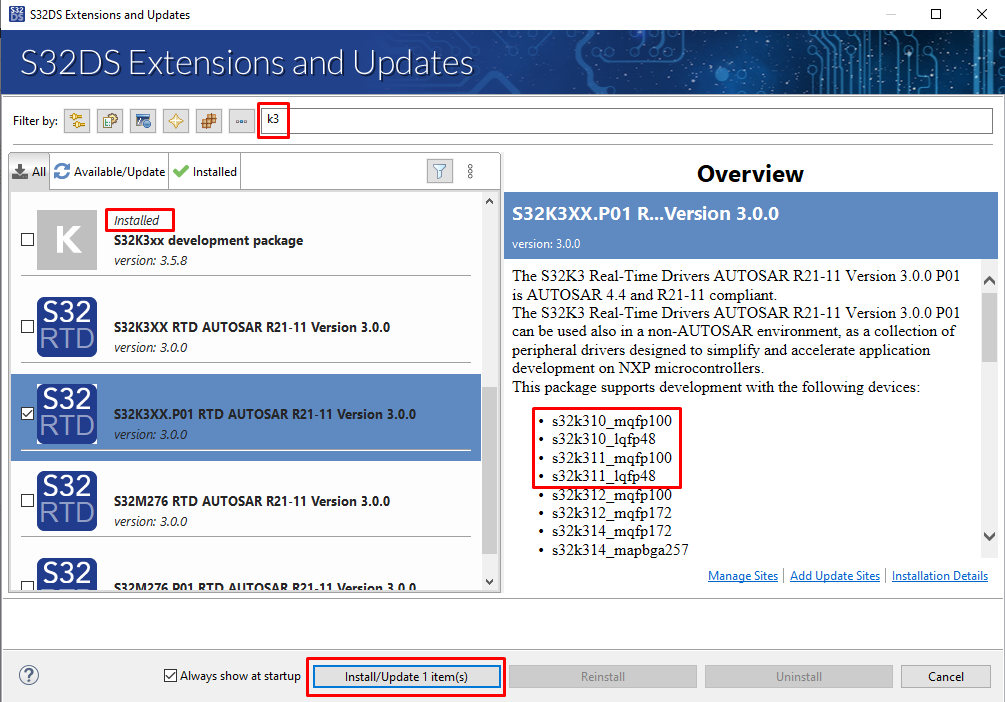

2. 继续安装S32K3xx的实时驱动程序

2.3 对于AUTOSAR用户，下载并安装Elektrobit Tresos Studio和实时驱动程序

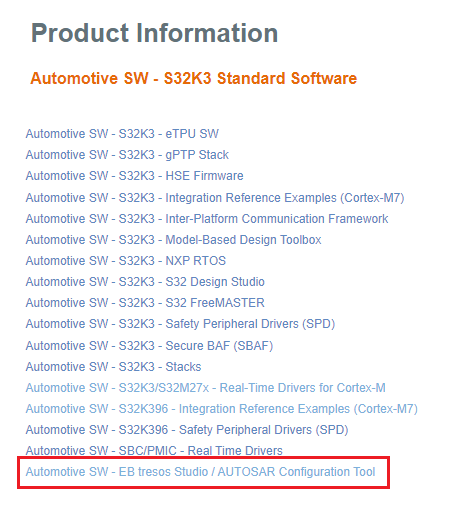

1. 下载并安装S32K3标准软件包的“汽车软件-Elektrobit tresos Studio/AUTOSAR配置工具”(Automotive SW - Elektrobit tresos Studio / AUTOSAR Configuration Tool)

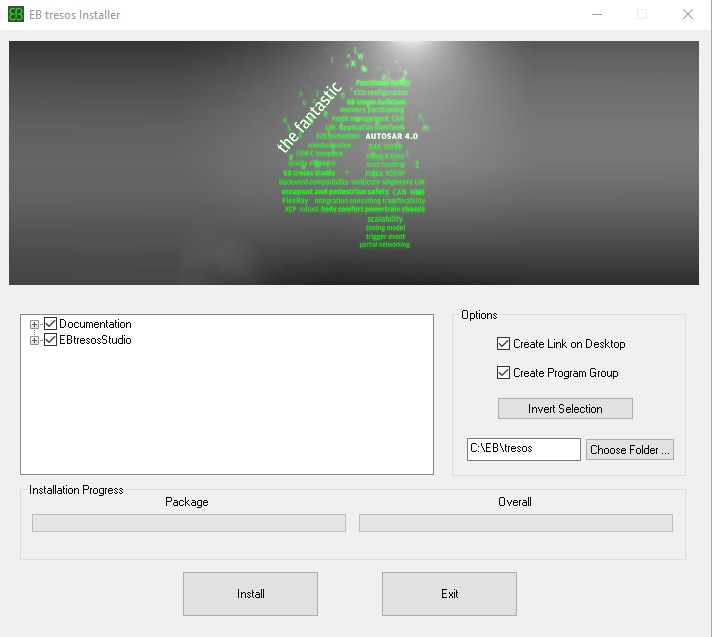

2. 选择您喜欢的版本并开始安装

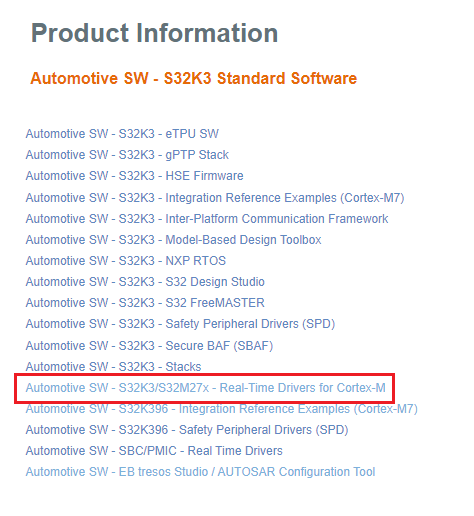

3. 从S32K3标准软件包下载并安装“汽车软件-S32K3/S32M27x-Cortex-M的实时驱动程序”(Automotive SW - S32K3/S32M27x - Real-Time Drivers for Cortex-M)

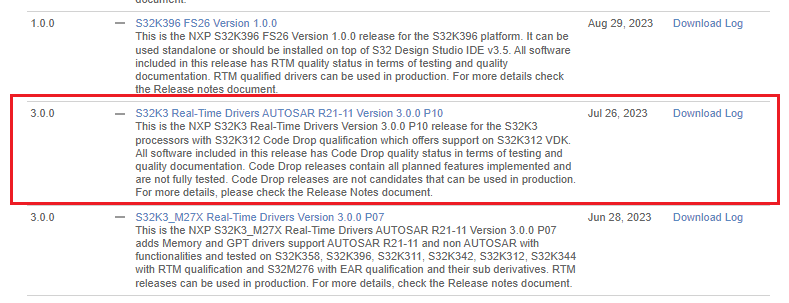

4. 然后搜索文件“S32K3 Real-Time Drivers AUTOSAR R21-11 Version 3.0.0 P10”

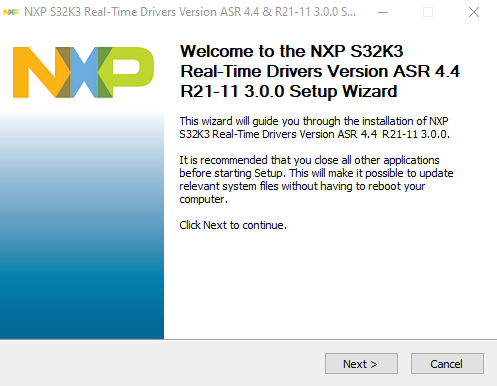

5. 最后，开始安装

注： 您将通过电子邮件收到激活码。安装程序将询问磁盘上的EB Tresos安装目录，以节省配置时间。如果在EB tresos之前安装了RTD，请在C:\EB\tresos\links文件夹中创建SW32K3_RTD_4.4_x.y.z.link文件，其内容为： "path=C:/NXP/SW32K3_RTD_4.4_x.y.z"，其中x、y、z表示已安装的RTD版本。


可以选择从S32K3标准软件工具列表选择其他软件工具。

2.4 获取FreeMASTER运行时调试工具

S32K31XEVB-Q100采用FreeMASTER运行时调试工具时效果更好。

注：查看FreeMASTER页面获取最新版本。

还需要用于S32K3微控制器的FreeMASTER通信驱动程序；可从SW32K3-STDSW-D中的“Automotive SW → S32K3 → S32 FreeMASTER”链接下载updatesite文件以及FreeMASTER通信驱动程序。

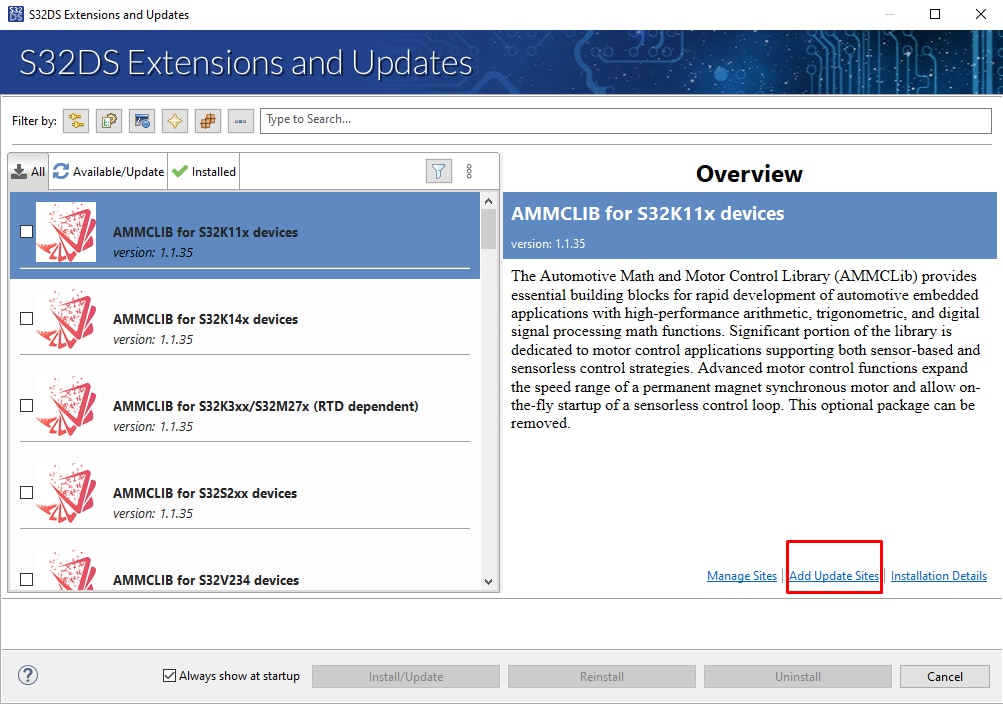

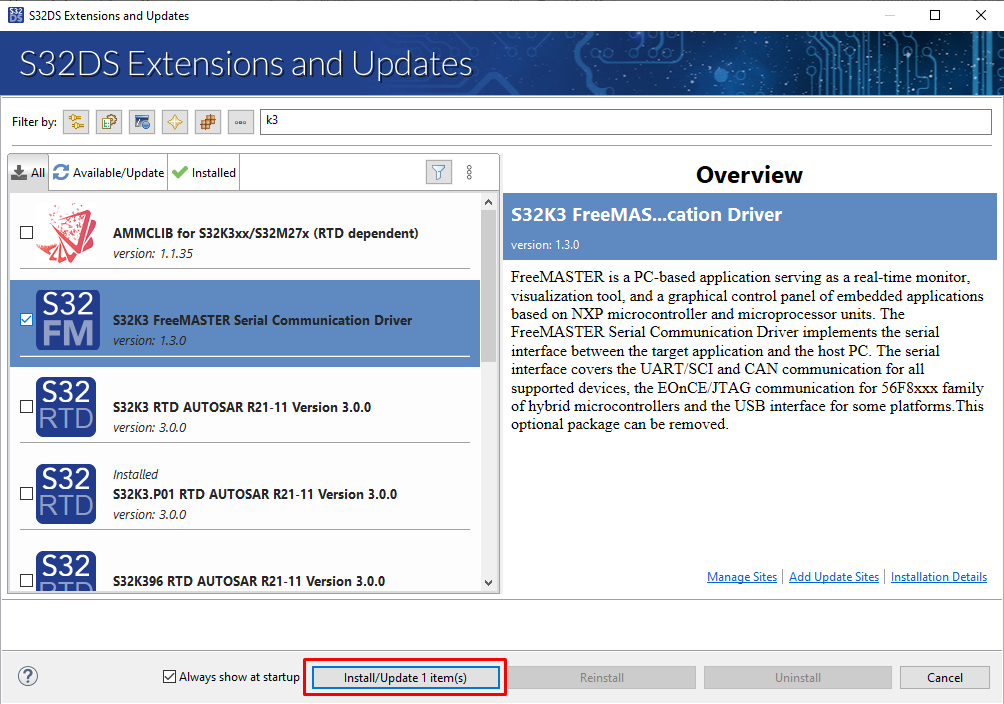

1. 打开“S32DS扩展和更新”对话框(菜单->帮助->S32DS扩展和更新)，点击“添加更新站点”链接并转到磁盘上S32K3的FreeMASTER通信驱动程序(以“com.”开头的zip文件)。

2. 安装S32K3的FreeMASTER通信驱动程序

注： 同样，可以使用这些步骤从SW32K3-STDSW-D或SW32K3-REFSW-D手动下载和安装其他软件。

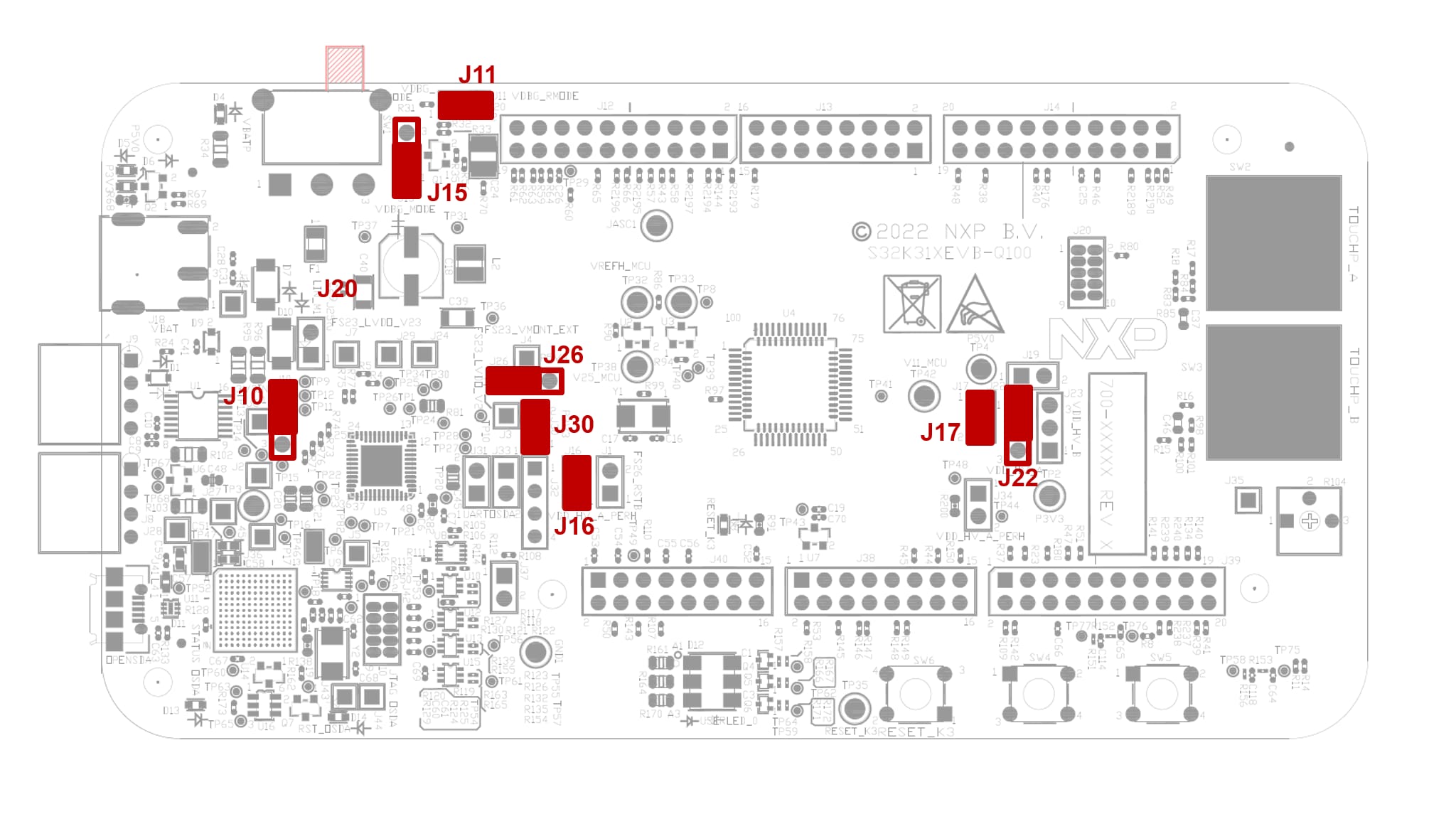

3.1 设置S32K31XEVB-Q100评估板中的跳线

GS-S32K31XEVB-Q100-IMG11

GS-S32K31XEVB-Q100-IMG11

3.2 连接电源

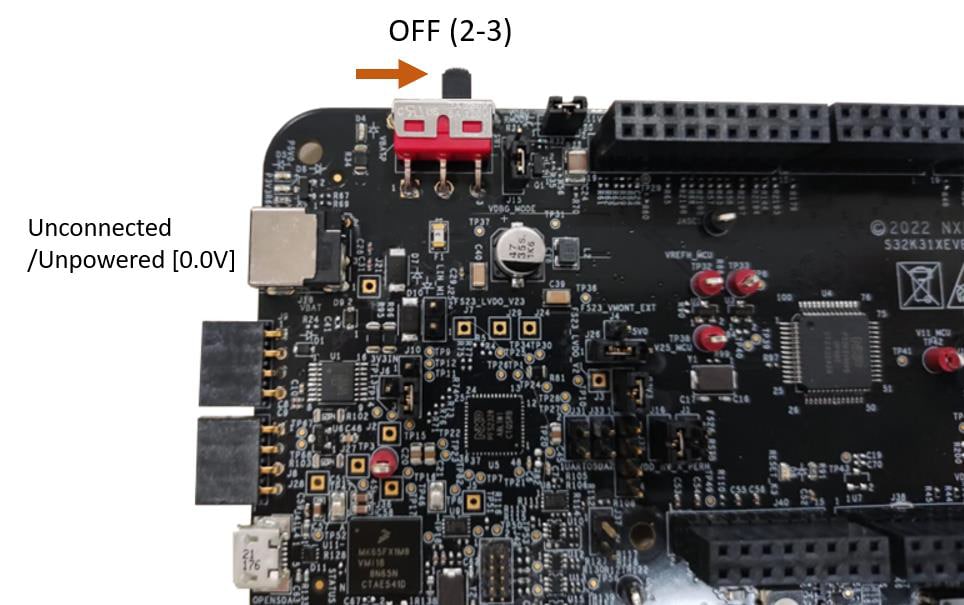

1. 将SW1切换到OFF位置(完全向右)

GS-S32K31XEVB-Q100-IMG12



GS-S32K31XEVB-Q100-IMG12

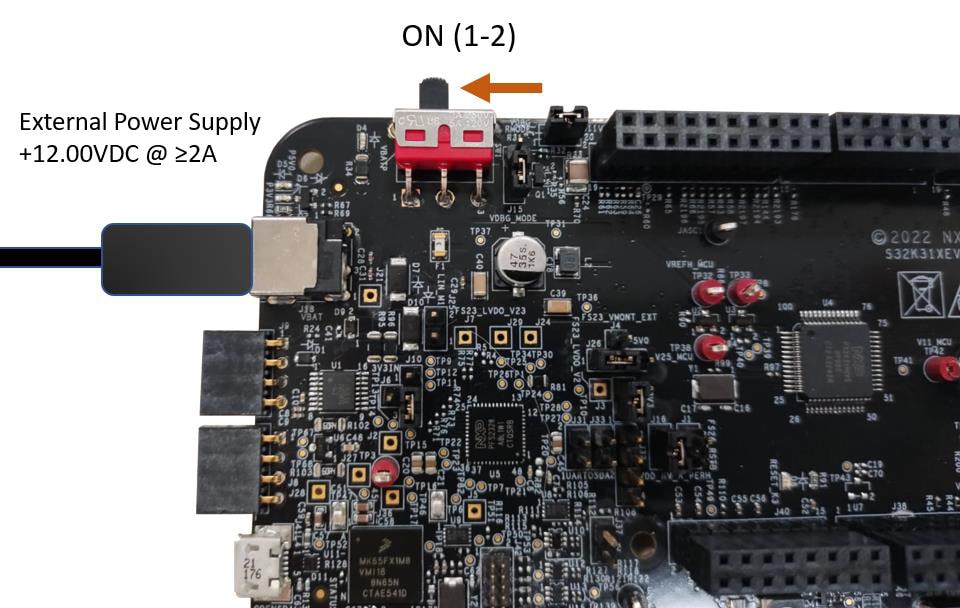

2. 连接12V电源适配器，将SW1开关置于ON位置(完全向左)

GS-S32K31XEVB-Q100-IMG13



GS-S32K31XEVB-Q100-IMG13


3. 当EVB上电时，稳压器旁边的3个橙色LED显示存在电源电压(12V、5V和3.3V)。

注： 这个上电程序可管理FS23 SBC在禁用看门狗的情况下启动。

3.3 调试器连接

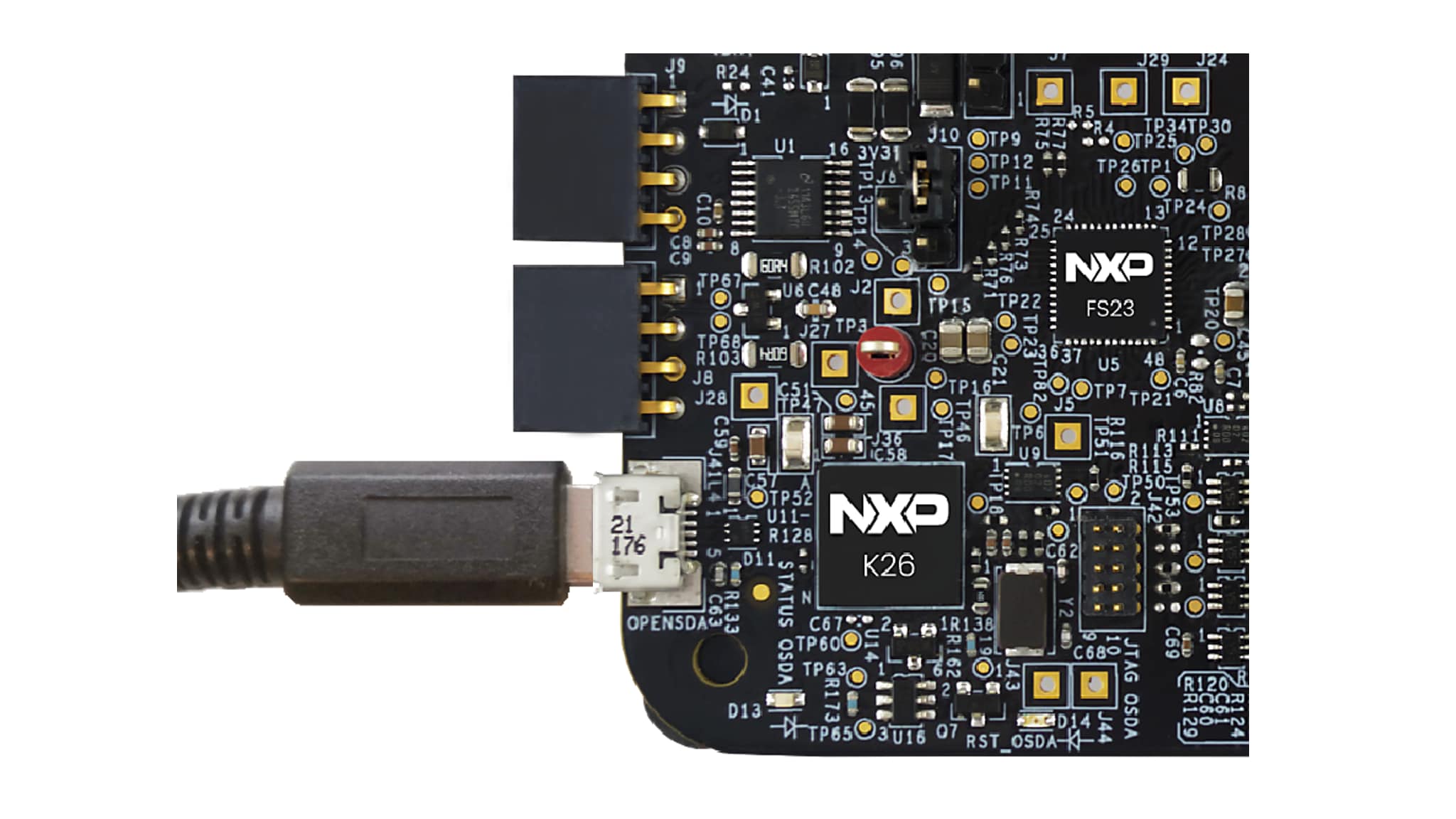

1. 将micro-USB线连接到J41连接器，通过板载S32K3调试器进行调试

GS-S32K31XEVB-Q100-IMG14



GS-S32K31XEVB-Q100-IMG14

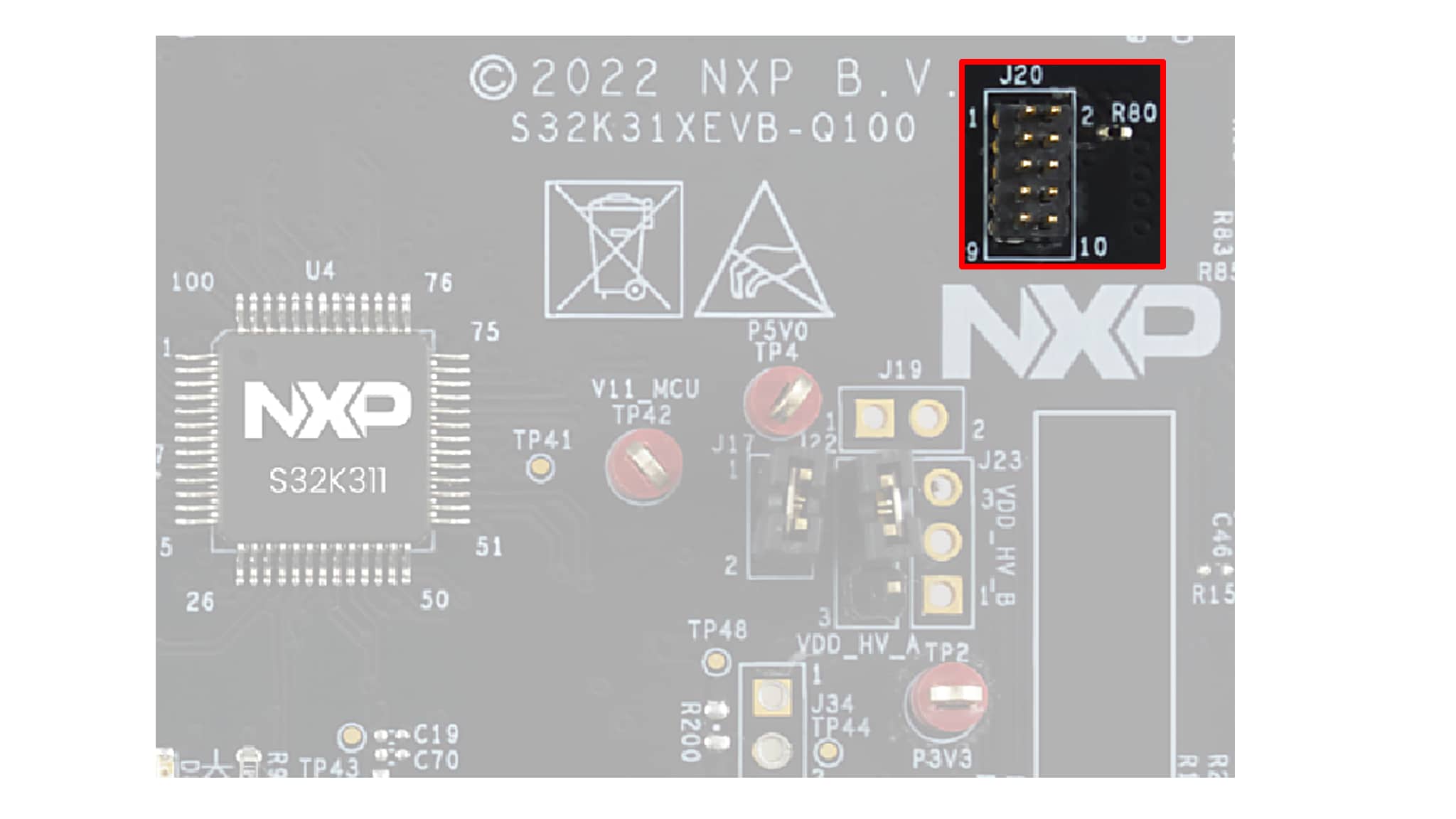

2. 或者使用一个可用的JTAG连接器，通过外部S32K3调试器进行调试

GS-S32K31XEVB-Q100-IMG15



GS-S32K31XEVB-Q100-IMG15

4.1 创建新的S32DS项目

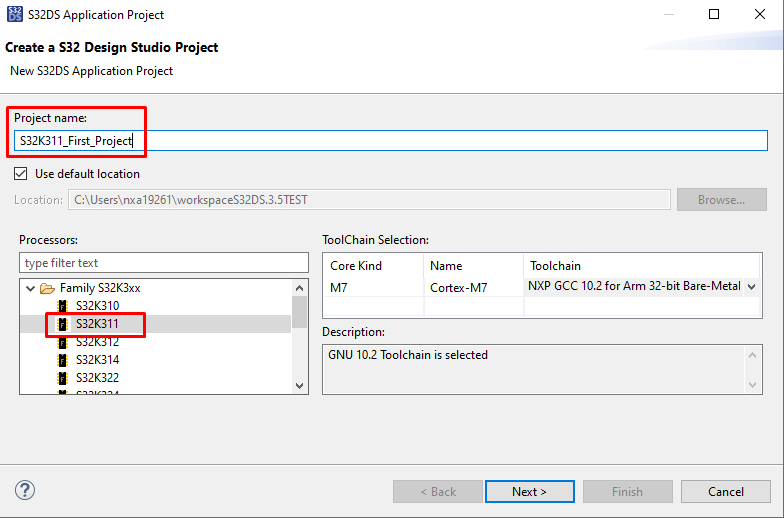

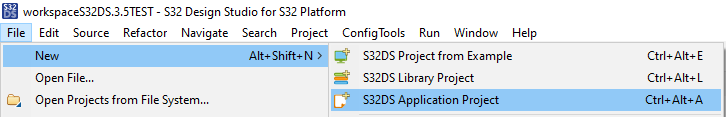

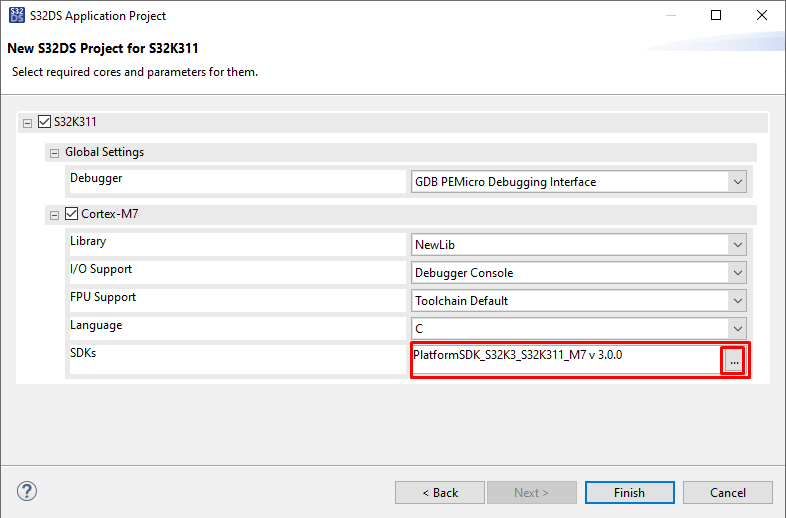

1. 打开S32DS，并从菜单中转到：File → New → S32DS Application Project(文件→新建→S32DS应用项目)。填写项目名称(无空格)，选择S32K311衍生产品

2. 选择RTD驱动程序作为Platform SDK，完成项目创建

4.2 设置引脚

1. 双击项目mex文件

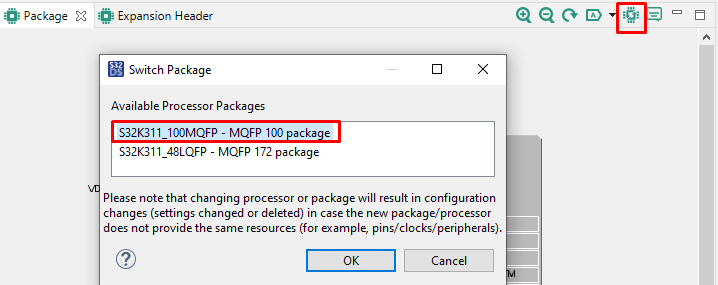

2. 选择100HDQFP封装

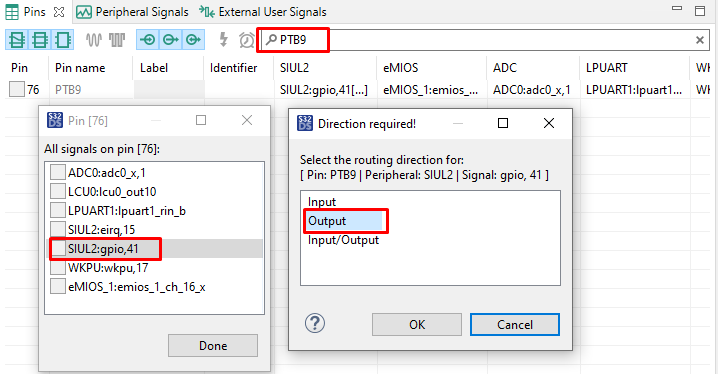

3. 将PTB9引脚(连接到绿色LED)设置为GPIO输出
4. 定义PTB9标识符(无空格)。例如"GREEN_LED"

4.3 添加驱动程序，生成配置文件

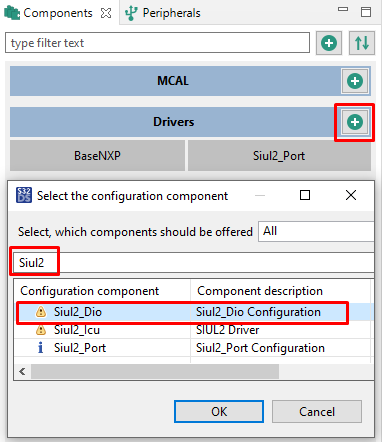

切换到“外设”视图，将Siul2_Dio驱动程序添加到应用。

确定配置了适当的项目，然后点击“更新代码”按钮生成配置文件。

4.4 编辑代码

1. 返回“C/C++”视图

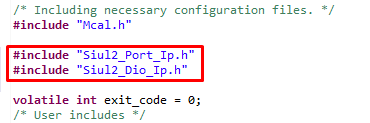

2. 在src文件夹中编辑main.c文件，包含Port和Dio驱动程序

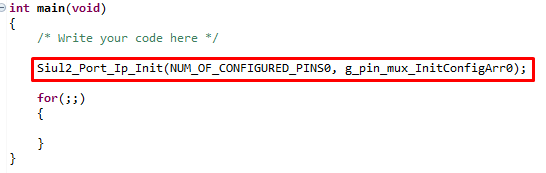

3. 输入引脚初始化的命令行

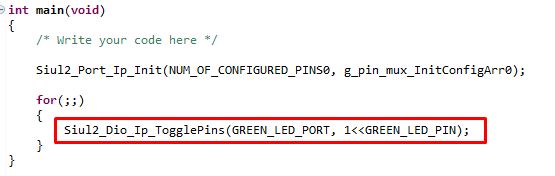

4. 最后还有与GREEN_LED引脚切换的命令

5.1 上传软件

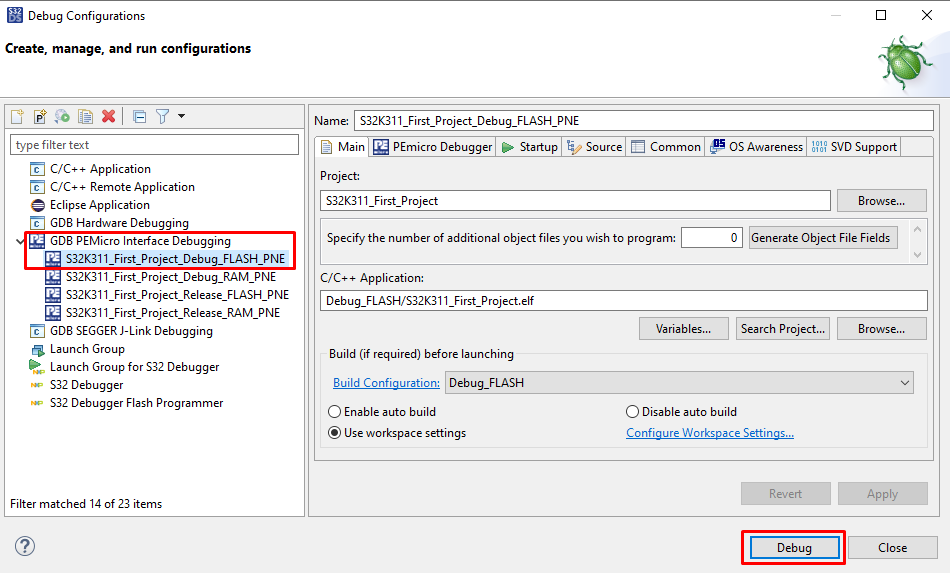

使用Debug Configuration(调试配置)菜单，选择一个预定义的调试配置，可构建软件并将其上传到MCU。

注：如果不使用默认板载调试器，请编辑设置的“调试器”选项卡。

5.2 调试代码

S32DS将切换到Debug(调试)视图，可以在其中越过(F6)代码。

绿色LED现在将以无休止的循环切换。

5.3 可选——添加时钟初始化代码

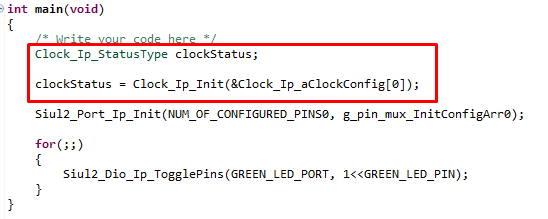

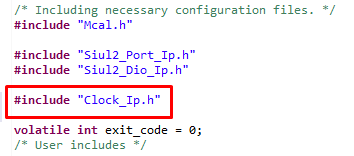

与前面的步骤类似，可以添加时钟初始化的代码。
