PF9453UK-EVK快速入门

上次修改时间： Dec 2, 2025支持 PF9453 WLCSP评估板

本文档内容

  • 1

    开箱即用

  • 2

    硬件介绍

  • 3

    配置硬件

购买 PF9453 WLCSP评估板

本文档内容

1. 开箱即用

恩智浦模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装器件。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。

本页面将指导您完成设置和使用PF9453UK-EVK板的过程。

1.1 套件内含物/装箱单

该套件内含物包括：

  • 完成组装和测试的评估板，放在防静电袋中
  • 快速入门指南
  • 1个PF9453UK-EVK评估板，可轻松评估功能和特性
  • 一根USB Type C线

1.2 其他硬件

除了套件内含物外，使用此套件时，建议使用以下硬件：

  • 电源范围为2.7V至5.0V(电流限制初始设置为1.0A；默认电压下，最大功耗可达18W)
  • 示波器/万用表
  • 电子负载(可选) —— 每个电源轨输出都可以连接到电子负载进行测试

1.3 最低系统要求

此评估板需要Windows PC工作站。在使用此评估板时，满足以下规格，效果更好：

  • 支持USB的计算机，可采用Windows 7、Windows 8或Windows 10操作系统

1.4 软件

使用此评估板需先安装软件。所有列出的软件均可在PF9453UK-EVK板的“评估板信息”页面或提供的链接获得。

  • 进入PF9453 EVB图形用户界面
  • 将评估套件GUI压缩文件PF9453_EVB_GUI_1.25.2.21-x64解压到选定文件夹中。无需安装。(如果解压时需要密码，请输入“NXP”)
  • 从ftdchip安装FTDI D2XX直接驱动程序

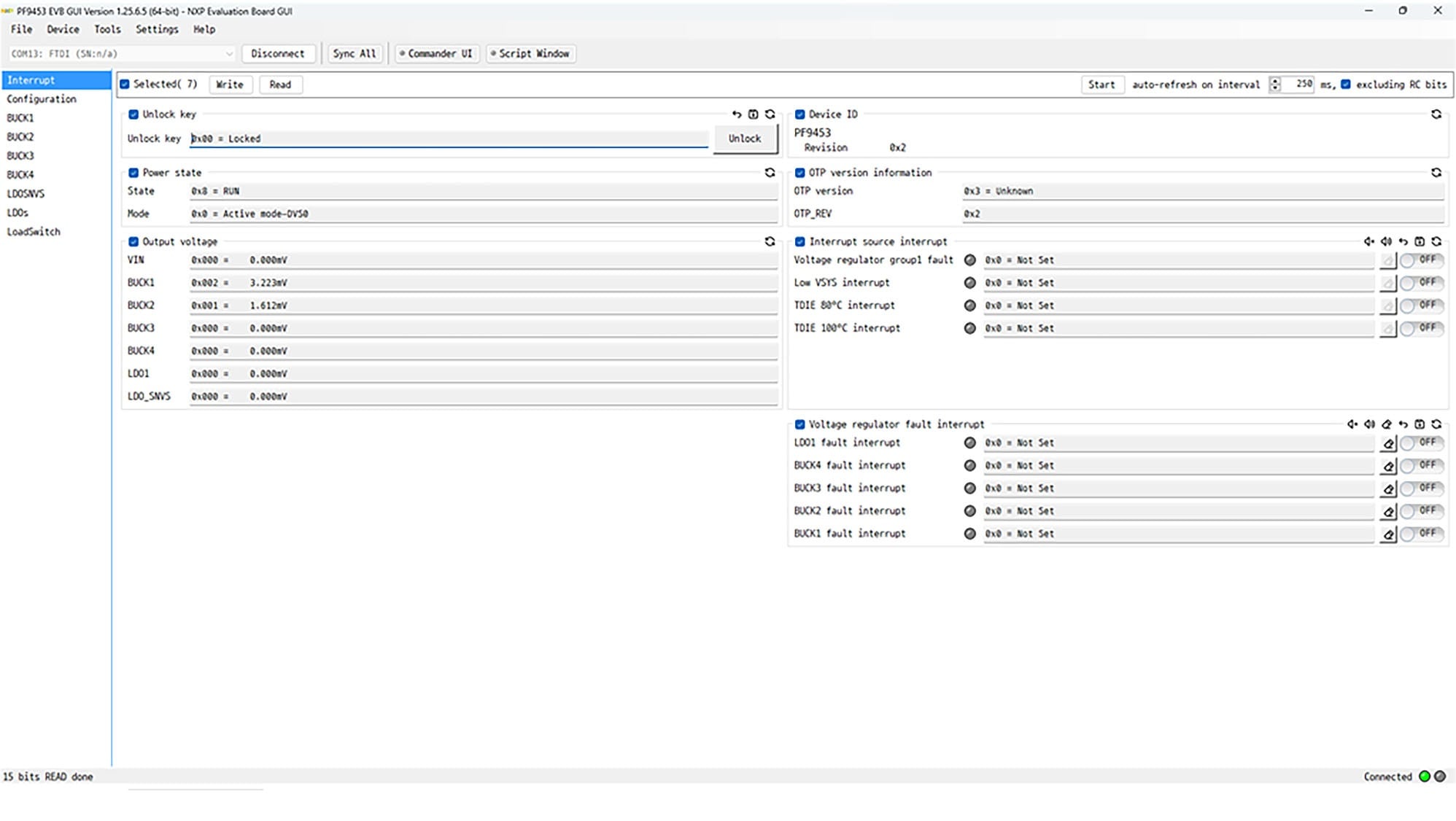

  • 运行PF9453.exe文件。界面窗口如图1所示

Figure 1. Interface Window

Figure 1. Interface Window

下一页硬件介绍

2. 硬件介绍

该评估板配备了PF9453 PMIC。该套件集成了全面评估PMIC所需的所有硬件，以及一个基于FTDI的通信桥，用于连接PF9453 GUI软件接口，以配置和控制该PMIC。

2.1 板特性

  • 4个降压稳压器：
    • 1个2.5A降压稳压器
    • 1个带DVS的1.5A降压稳压器
    • 两个1A降压稳压器
  • 两个线性稳压器：
    • 1个10mA LDO
    • 1个250mA LDO
  • 一个400mA负载开关，具有内置有源放电电阻
    • 32.768kHz晶振驱动和缓冲输出
  • 系统特性：
    • 工作输入电压范围：2.7V至5.5V
    • 电源开/关控制
    • 待机/运行模式控制
    • DVS控制
    • 中断配置
    • Fm+ 1MHz I²C接口(通过FTDI USB转I²C线实现)

2.2 板说明

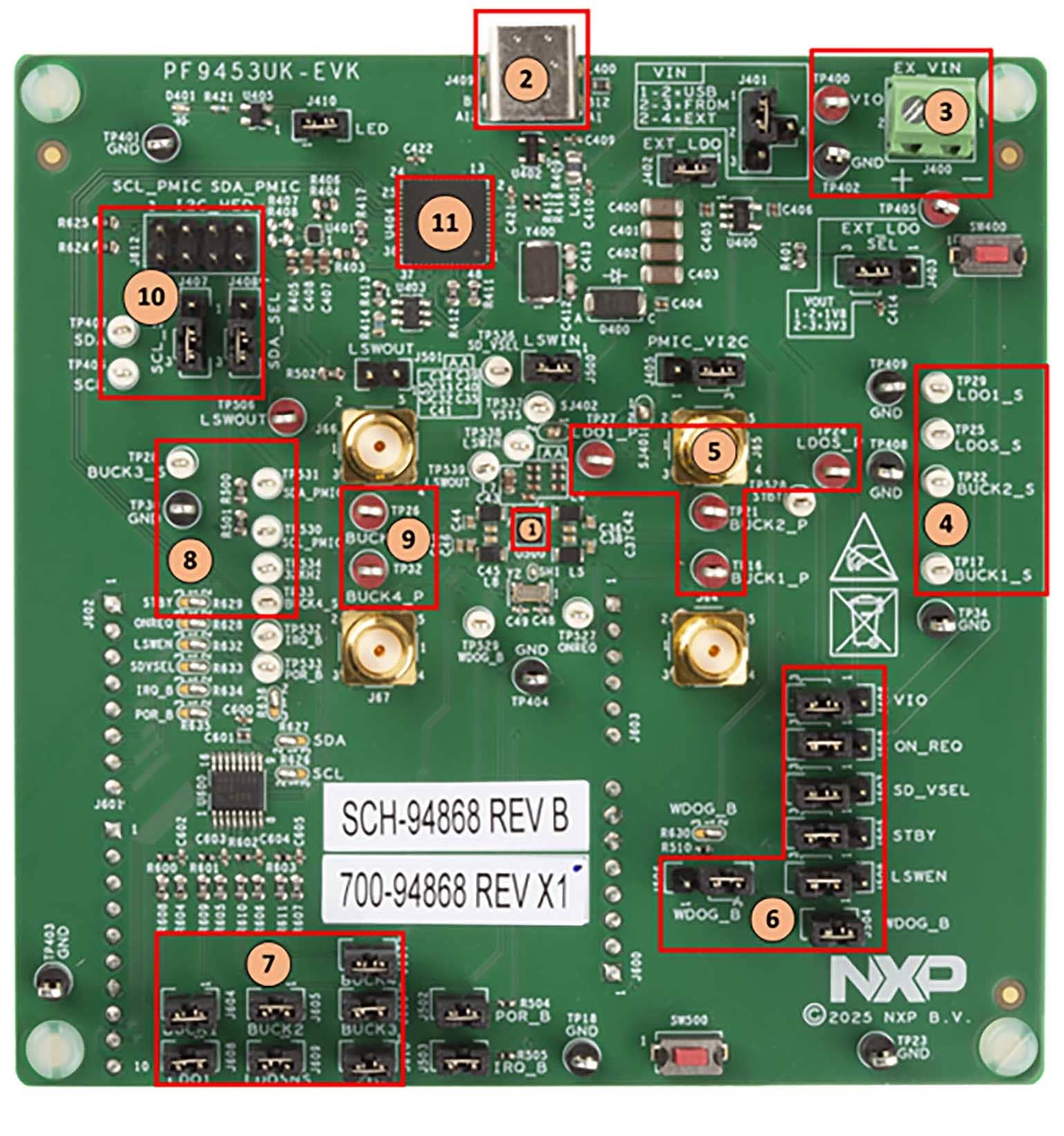

该图有助于识别板上的不同主要部分。

Figure 2. Evaluation Board Featured Component Locations

Figure 2. Evaluation Board Featured Component Locations
  1. PF9453 PMIC (WLCSP封装)
  2. USB Type C连接器
  3. VPWR和GND输入电源连接器
  4. LDO1、LDO_SNVS、BUCK1和BUCK2传感测试点
  5. LDO1、LDO_SNVS、BUCK1和BUCK2电源测试点
  6. 数字信号跳线选择器
  7. ADC跳线
  8. BUCK3和BUCK4传感测试点，SDA和SCL PMIC，32kHz
  9. BUCK3和BUCK4电源测试点
  10. I²C接头和测试点
  11. FTDI(I²C至USB IC)

前页开箱即用
下一页配置硬件

3. 配置硬件

3.1 配置硬件

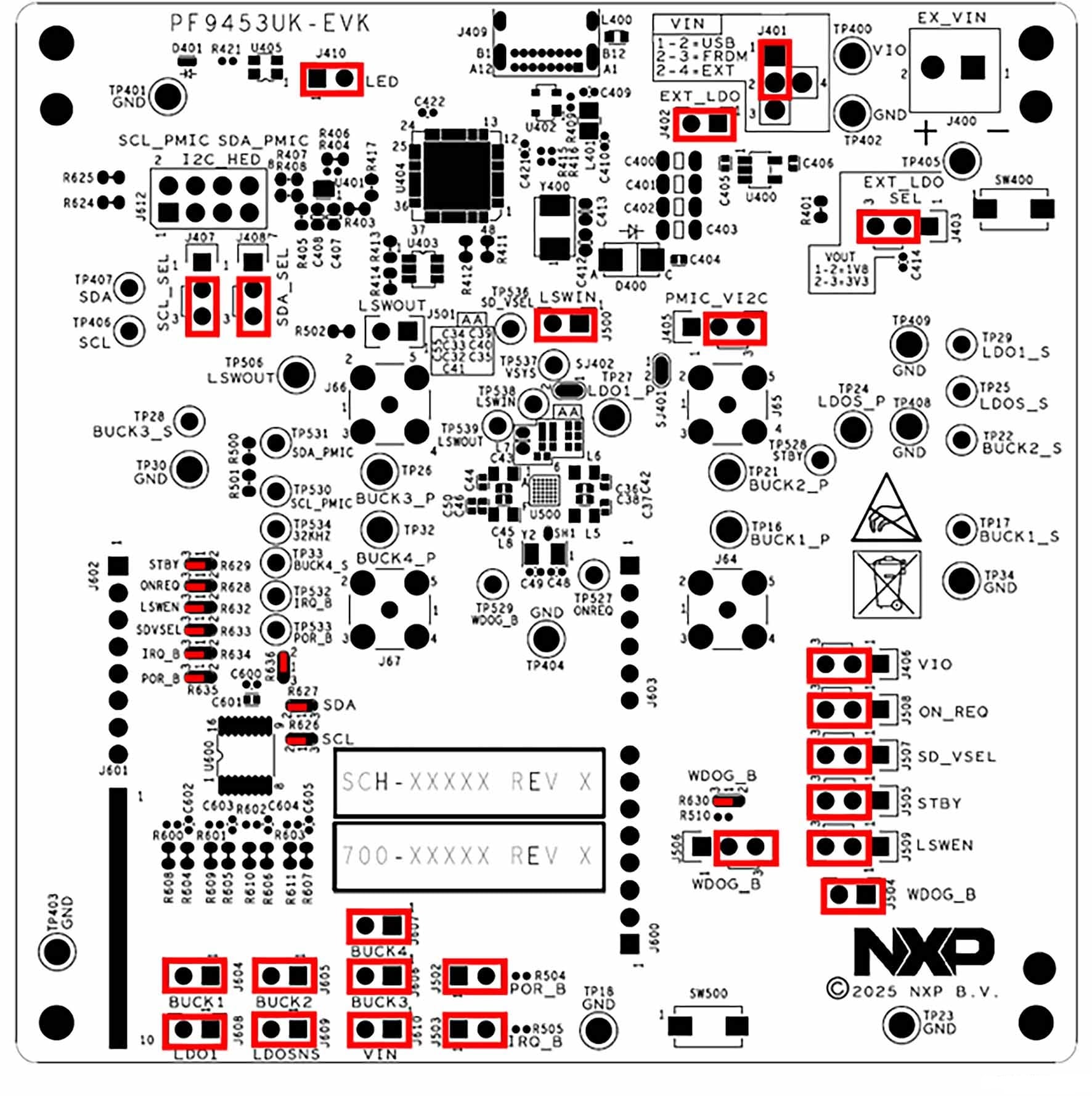

图3展示了板的默认跳线配置。

Figure 3. Evaluation Board Default Jumper Configuration

Figure 3. Evaluation Board Default Jumper Configuration

表1 评估板跳线说明。

名称 默认 说明
J401 1至2 为VSYS和PSYS选择源电压(PMIC输入电压)：1至2 → PMIC输入电压来自USB type C连接器 2至4 → PMIC输入电压来自外部连接器(J400)或测试点TP400和TP402 2至3 → PMIC输入电压来自FRDM_VIN连接器J600-06。
J402 闭合 将外部LDO连接至VIN电压。
J403 1至3 选择外部LDO的输出电压U400：1至2 →外部LDO输出电压=1.8V 2至3 →外部LDO输出电压=3.3V。
J405 2至3 选择PMIC I²C上拉电压：1至2 → I²C电压来自BUCK4输出 2至3 → I²C电压来自外部LDO U400。
J406 2至3 选择数字信号的PMIC上拉电压：1至2 → VIO电压来自LDO_SNVS 2至3 → VIO电压来自外部LDO U400。
J407 2至3 选择SCL_PMIC信号(PMIC I²C信号)是否通过电平转换器U401：1至2 → SCL_PMIC信号通过电平转换器U401 2至3 → SCL_PMIC信号不通过电平转换器U401。
J408 2至3 选择SDA_PMIC信号(PMIC I²C信号)是否通过电平转换器U401：1至2 → SDA_PMIC信号通过电平转换器U401 2至3 → SDA_PMIC信号不通过电平转换器U401。
J410 闭合 将绿色LED驱动器U405连接至VIN电压。
J500 闭合 将负载开关输入连接至BUCK4输出。
J501 断开 仅用于内部验证的跳线。
J502 闭合 将POR_B信号连接至VIO上拉电压。
J503 闭合 将IRQ_B信号连接至VIO上拉电压。
J504 闭合 将WDOG_B信号连接至SW500。
J505 2至3 选择PMIC_STBY_REQ信号电压电平：1至2 → PMIC_STBY_REQ连接至VIO 2至3 → PMIC_STBY_REQ连接至GND。
J506 2至3 选择WDOG_B信号电压电平：1至2 → WDOG_B连接至VIO 2至3 → WDOG_B连接至GND。
J507 2至3 选择SD_VSEL信号电压电平：1至2 → SD_VSEL连接至VIO 2至3 → SD_VSEL连接至GND。
J508 2至3 选择PMIC_ON_REQ信号电压电平：1至2 → PMIC_ON_REQ连接至VIO 2至3 → PMIC_ON_REQ连接至GND。
J509 2至3 选择LSW_EN信号电压电平：1至2 → LSW_EN连接至VIO 2至3 → LSW_EN连接至GND。
J604 闭合 将BUCK1_OUT电压连接至ADC0通道。
J605 闭合 将BUCK2_OUT电压连接至ADC1通道。
J606 闭合 将BUCK3_OUT电压连接至ADC2通道。
J607 闭合 将BUCK4_OUT电压连接至ADC3通道。
J608 闭合 将LDO1_OUT电压连接至ADC4通道。
J609 闭合 将LDO_SNVS电压连接至ADC5通道。
J610 闭合 将VIN电压连接至ADC6通道。

表2 评估板焊点说明

名称 信号 说明
SJ401 闭合 将VIN连接至PSYS。
SJ402 闭合 将VIN连接至VSYS。
R626 1至2 选择SCL信号源：1至2 → SCL信号来自FTDI IC 2至3 → SCL信号来自FRDM连接器J601-10。
R627 1至2 选择SDA信号源：1至2 → SDA信号来自FTDI IC 2至3 → SDA信号来自FRDM连接器J601-09。
R628 1至3 选择PMIC_ON_REQ信号源：1至2 → PMIC_ON_REQ信号来自FTDI IC 1至3 → PMIC_ON_REQ信号来自FRDM连接器J602-01。
R629 1至3 选择PMIC_STBY_REQ信号源：1至2 → PMIC_STBY_REQ信号来自FTDI IC 1至3 → PMIC_STBY_REQ信号来自FRDM连接器J602-02。
R630 1至3 选择WDOG_B信号源：1至2 → WDOG_B信号来自FTDI IC 1至3 → WDOG_B信号来自FRDM连接器J602-03。
R632 1至3 选择LSW_EN信号源：1至2 → LSW_EN信号来自FTDI IC 1至3 → LSW_EN信号来自FRDM连接器J602-05。
R633 1至3 选择SD_VSEL信号源：1至2 → SD_VSEL信号来自FTDI IC 1至3 → SD_VSEL信号来自FRDM连接器J606-06。
R634 1至3 选择IRQ_B信号源：1至2 → IRQ_B信号来自FTDI IC 1至3 → IRQ_B信号来自FRDM连接器J606-07。
R635 1至3 选择POR_B信号源：1至2 → POR_B信号来自FTDI IC 1至3 → POR_B信号来自FRDM连接器J606-08。
R636 1至3 选择ADC电源电压源：1至2 → ADC电压来自FTDI_3.3V 1至3 → ADC电压来自FRDM_3.3V连接器J600-05。

Figure 4. PF9453 EVB Test Set Up

Figure 4. PF9453 EVB Test Set Up

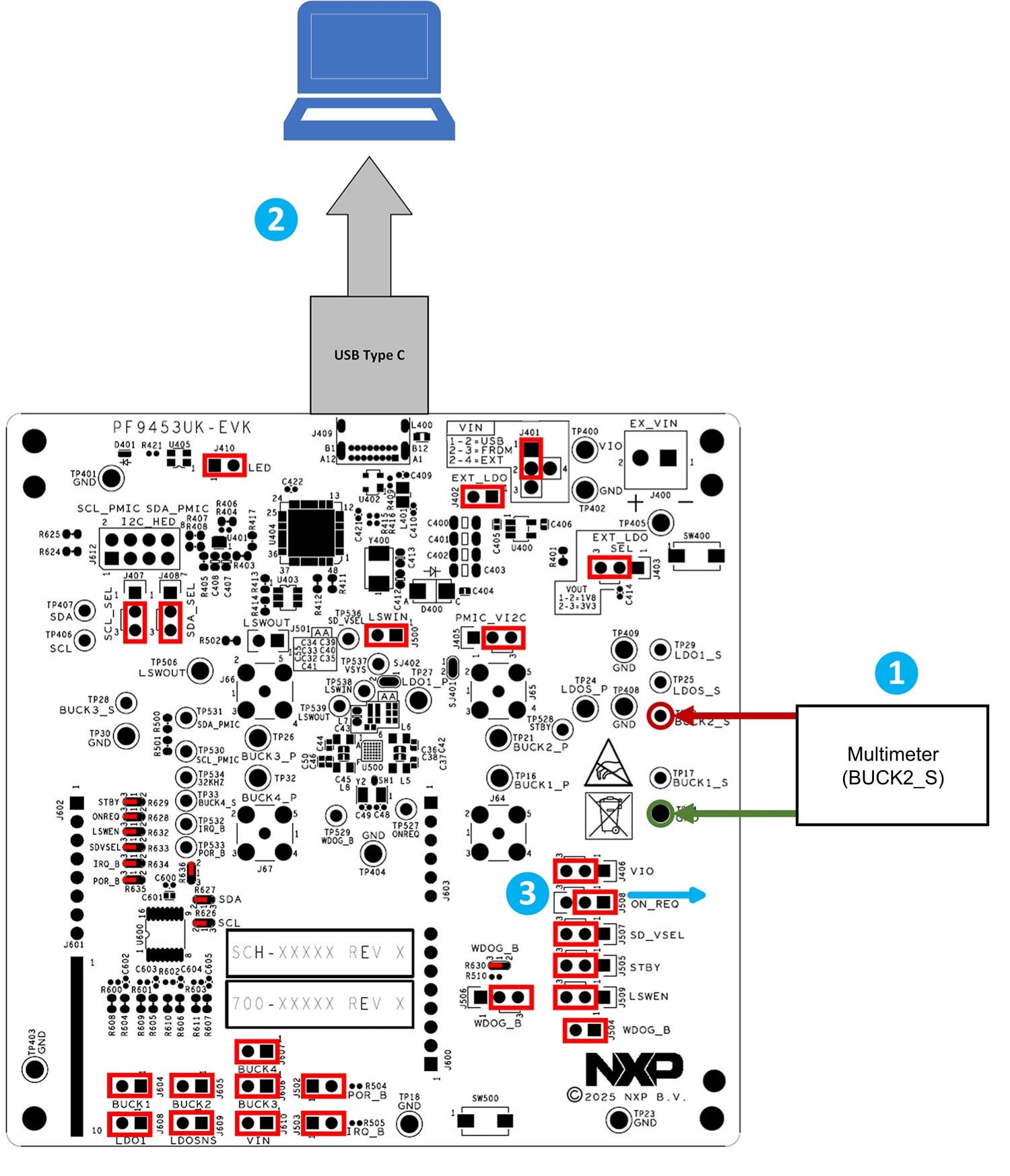

图4展示了给PF9453UK-EVK上电所需的步骤

请参照图4并按以下步骤测试PF9453UK-EVK板。开始前，请确保所有跳线均处于默认位置(参见图3)。

  1. 将万用表的正极端子连接到TP22 BUCK2_S测试点，负极端子连接到TP34 GND测试点，参见图4中标有①的位置
  2. 将USB -Type C连接至PF9453 WLCSP-EVK。观察绿色LED D401是否亮起，参见图4中标有②的位置。在此配置下，使用USB Type-C连接器作为电源。 请避免连接可能超出其供电能力的负载。对于需要更大电流的测试(例如效率测量)，请使用外部电源。设置方法参见表3。如果USB Type-C电源充足，请继续下一步
  3. 将J508移动到位置J508 (1到2)，参见图4中标有③的位置(此操作通过将PMIC_ON_REQ引脚置为高电平状态来开启PMIC)
  4. 用万用表测量BUCK2的默认电压，应为0.85V(默认电压)
  5. 无需进行任何硬件或软件修改，即可查看默认电源配置。使用万用表在BUCK1、BUCK2、BUCK3、BUCK4、LDO1和LDO SNVS测试点查看默认电压配置

表3. 表6.默认电压值

稳压器 PF9453
BUCK1 1.1V
BUCK2 0.85V
BUCK3 1.8V
BUCK4 3.3V
LDO1 0.8V
LDO SNVS 1.8V
