NAFE33352评估板快速入门
上次修改时间：
Feb 14, 2025支持
NAFE33352-EVB
本文档内容
-
开箱即用
-
获取硬件
-
配置硬件
1. 开箱即用
恩智浦模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装器件。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。
本页将指导您完成NAFE33352-EVB评估板的设置和使用。
1.1 套件内含物/装箱单
NAFE33352-EVB内含物包含：
- 完成组装和测试的评估板，放在防静电袋中
1.2 静态处理要求
注意事项
该器件容易受静电放电(ESD)影响。因此，运输和搬运应特别注意。在开包或处理硬件之前，请使用接地片或触碰电脑机箱或其他接地装置。
2. 获取硬件
2.1 板特性
2.2 板说明
NAFE33352-EVB评估板具有高度可配置的工业级高精度模拟输入输出模拟前端(AIO AFE)，能够满足高精度测量需求。该器件由低漏高压多路复用器、低偏移漂移缓冲器、低噪声和漂移可编程增益放大器(PGA)、精密24位Σ-Δ模数转换器(ADC)、18位数模转换器(DAC)以及低漂移参考电压组成。
2.3 板组件

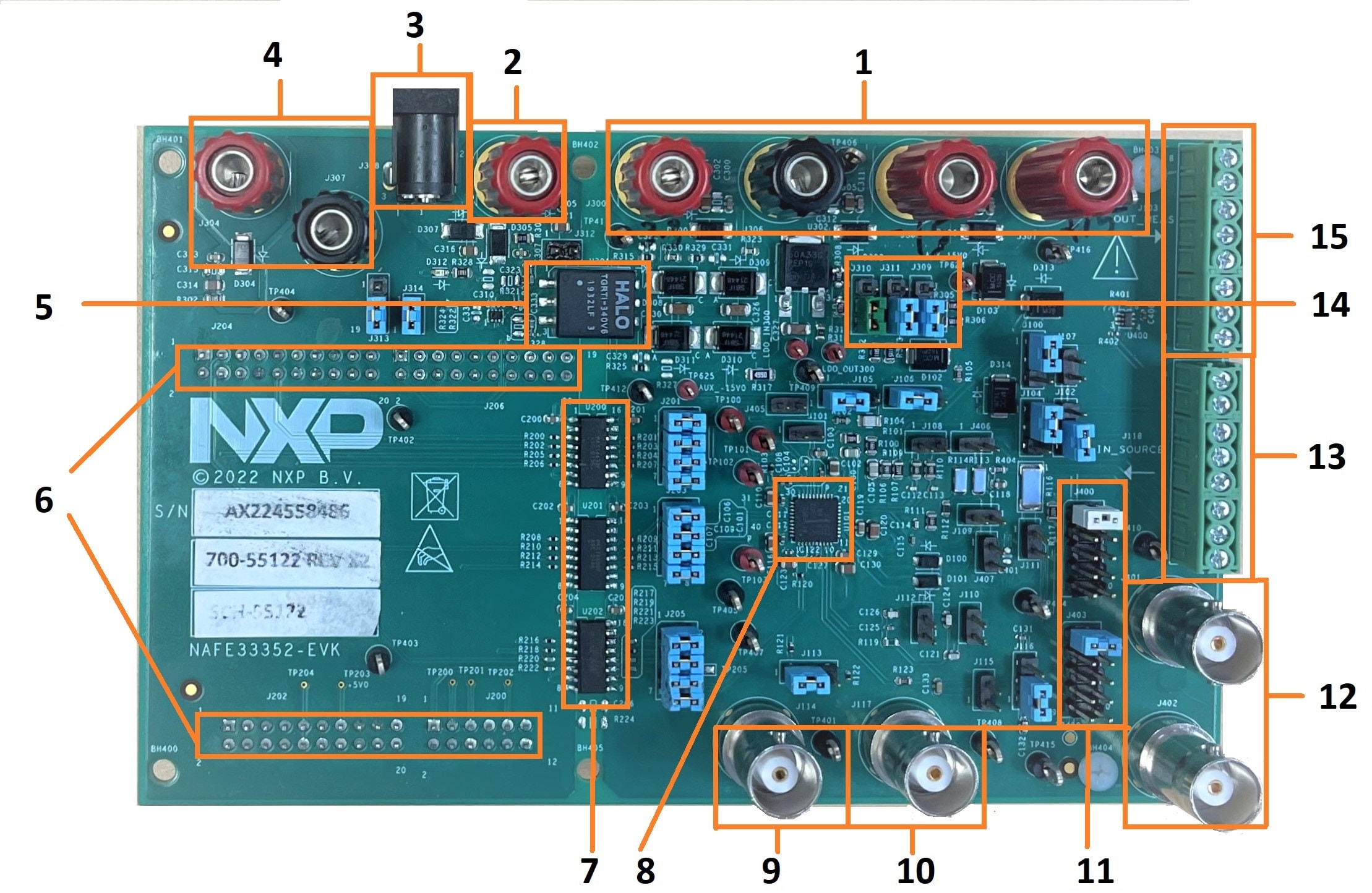

NAFE33352-EVB评估板概述。
- 香蕉插孔，用于外部电源(+3.3V、+15V、-15V)连接至被测设备(DUT)
- 香蕉插孔，用于外部24V单电源连接(作为三个外部电源连接的替代方案)
- 插孔连接器，用于24V AC-DC电源适配器(与步骤2二选一，用于提供单一24V电源)
- 外部电源连接用的香蕉插孔，可隔离左侧DIO(数字IO)部分
- DC-DC变压器
- 与MCU连接的PMOD接头
- 数字隔离器
- DUT——NAFE33352
- BNC连接器，连接被测设备的OSCIN引脚
- BNC连接器，连接被测设备的HARTIN引脚
- 跳线，用于将不同信号路由到外部仪表
- BNC，用于外部仪表连接
- 螺旋式连接器，用于接入被测设备的模拟输入和模拟输出引脚
- 三路跳线，用于选择电源
- 螺旋式连接器，用于测量被测设备的模拟输入和输出引脚
3. 配置硬件
3.1 配置硬件

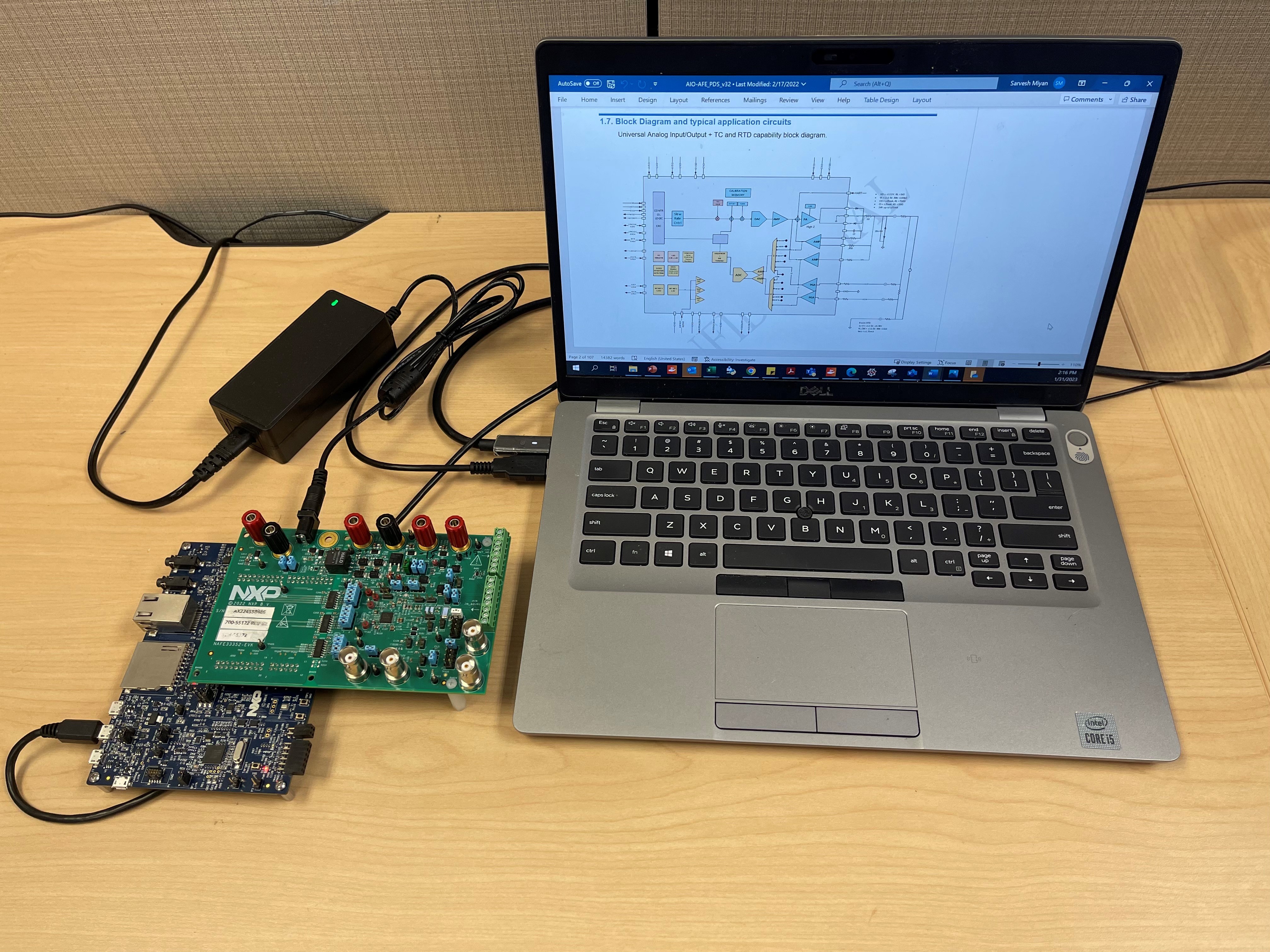

NAFE33352-EVB评估套件包含NAFE33352-EVB评估板、OM13098(LPC54628)评估板和USB线。
要设置硬件，请执行以下操作：

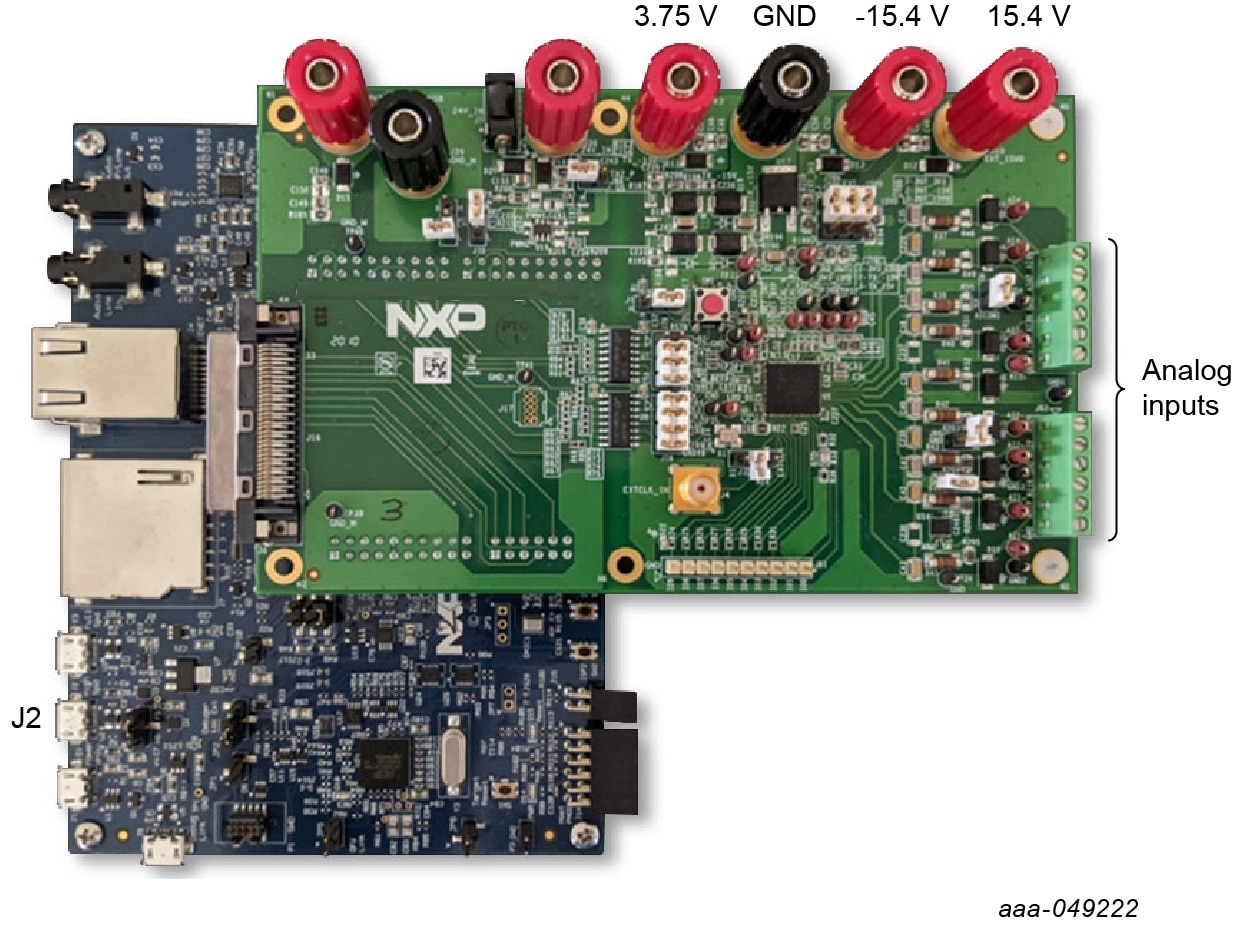

- 使用Arduino连接器，将NAFE33352-EVB(AFE)评估板牢固地连接到LPC54628(微控制器)评估板
- 要连接两个评估板，请将NAFE33352(AFE)评估板底部的
J200、J202、J204和J206公接头滑入到LPC54628(微控制器)评估板上相应的母接头中 - 在
J300上施加AVDD/DVDD=3.75V，在J301上施加HVDD=+15.4V， 在J302香蕉插孔连接器上施加HVSS=-15.4V，然后打开电源 - 在计算机的USB端口和LPC54628评估板的
J2(µ USB)端口之间连接USB至µUSB电缆。
