获取软件
2.1 下载RDVCU5775EVM软件开发套件(SDK)
面向RDVCU5775EVM的基于S32 Design Studio演示项目使用SDK 3.0.0，带有FreeRTOS。
2.2 下载RDVCU5775EVM图形用户接口(GUI)
GUI软件通过CAN接口监测电池状态。
2.3 获取集成开发环境(IDE)
使用S32 Design Studio for Power Architecture 2017.R1时，RDVCU5775EVM性能更佳。
注：请查看S32 Design Studio页面获取最新版本。
2.4 获取GIU运行时环境
Python 3.7 64位带PyQt5和Numpy GUI运行时环境。
2.5 获取UART驱动程序
面向UART的FT232RQ驱动程序，面向UART的FTDI驱动程序。
连接！
3.1 安装RDVCU5775EVM的UART驱动程序

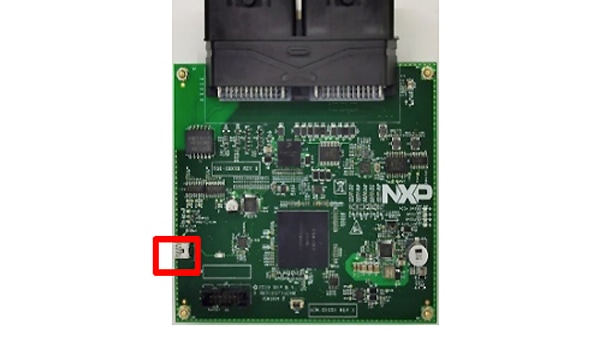

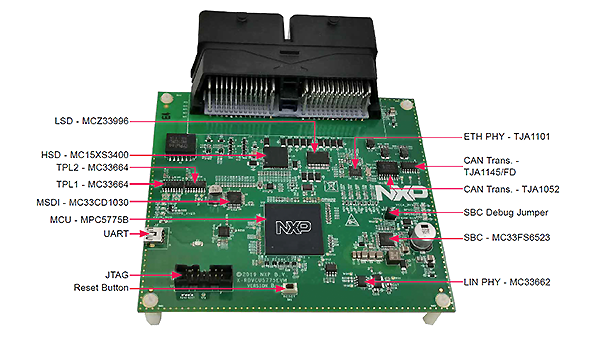

将mini USB线缆连接到RDVCU5775EVM上的J2 mini USB端口。

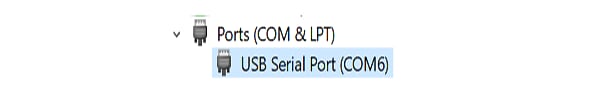

查看该驱动程序在“设备管理器”中的Ports (COM & LPT)下是否可用。
3.2 设置GUI环境

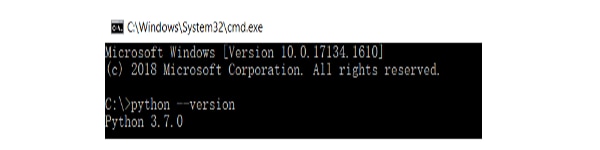

打开Windows的Command Prompt (命令提示)并执行python - version，查看python版本。
执行pip install PyQt5和pip install Numpy，安装GUI的必要软件包。
注：假设Python已安装到Windows路径。
电池管理系统(BMS)演示

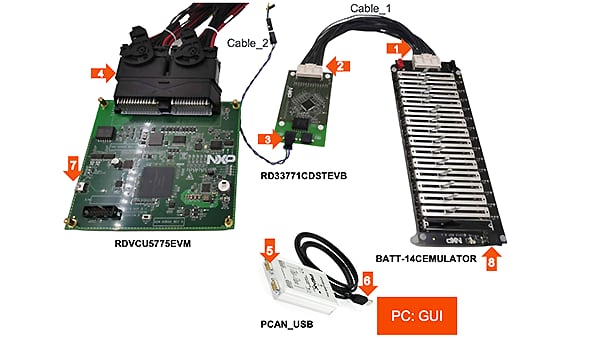

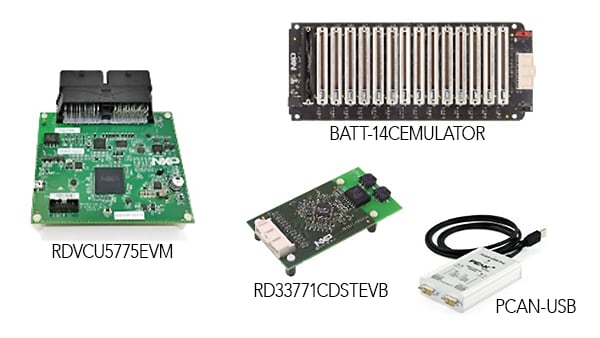

必要硬件
| 部件编号 | 说明 |
|---|---|
| RDVCU5775EVM | MPC5775B BMS和VCU RDB，支持MC33664 TPL接口 |
| RD33771CDSTEVB | 基于MC33771C的电池组控制器评估板 |
| BATT-14CEMULATOR | 14芯电池模拟板 |
| PCAN-USB适配器 | CAN适配器 |
注：数字对应安装步骤。

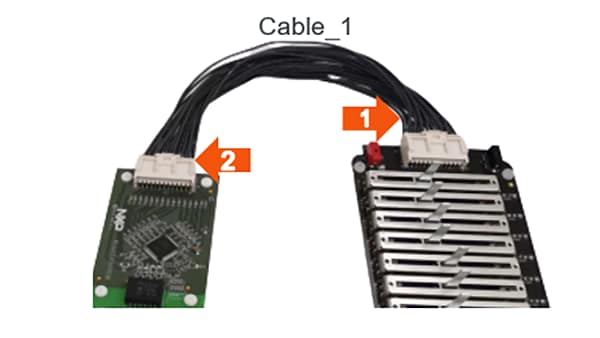

1. 连接BATT-14CEMULATOR和RD33771CDSTEVB
使用Cable_1连接电池模拟板(BATT-14CEMULATOR)和电池控制器板(RD33771CDSTEVB)。

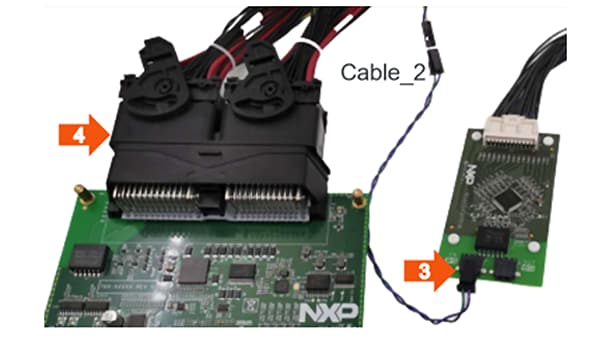

2. 连接RD33771CDSTEVB和RDVCU5775EVM，创建TPL链路
使用Cable_2连接电池管理控制器板(RDVCU5775EVM)和电池控制器板(RD33771CDSTEVB)。这将为通信建立TPL链路。

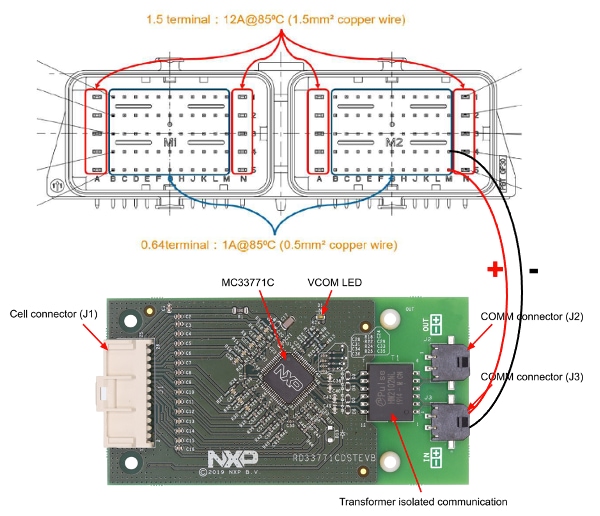

| 连接器引脚输出 | 说明 |
|---|---|
| M24 | TPL1负端子 |
| M25 | TPL1正端子 |
注：确保RDVCU5775EVM的“+”连接到RD33771CDSTEVB的“+”。

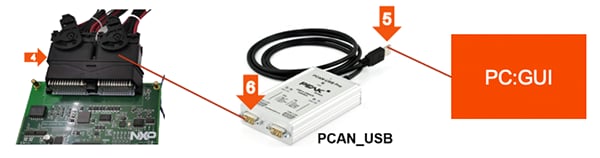

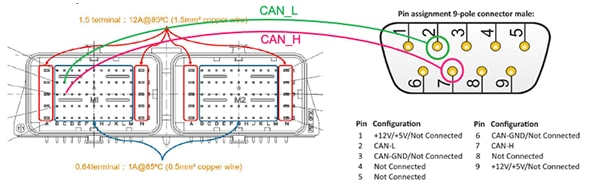

3. 连接CAN和PCAN工具
通过两条跳线将RDVCU5775EVM的CAN_H和CAN_L信号连接到PCAN USB CAN_H (引脚7)和CAN-L (引脚2)。
| 连接器引脚输出 | 说明 |
|---|---|
| C12 | CAN1_L |
| D12 | CAN1_H |

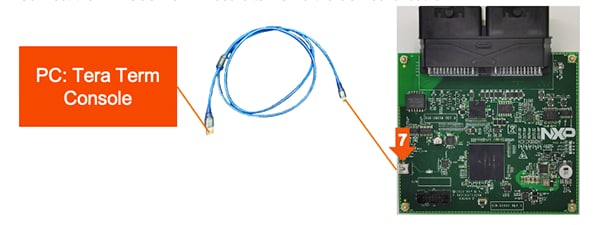

4. 连接USB串行线缆
通过USB串行线将RDVCU5775EVM板连接到PC。
5. 设置Tera Term控制台
打开Windows® PC上的Tera Term。
选择与开发板的微型USB连接的串行端口，然后点击OK。

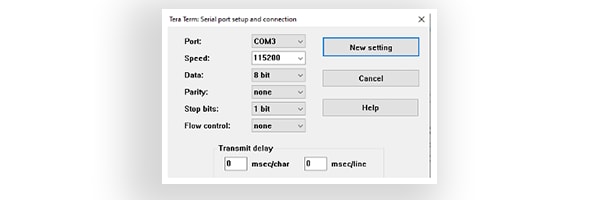

前往Setup > Serial Port，选择115200为波特率。

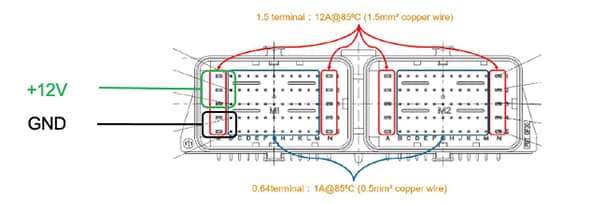

6. 为RDVCU5775EVM通电
将12 V电源连接到RDVCU5775EVM。
确保 3.3 V、5 V、1.25 V和12 V电源的状态LED D14、D15、D16和D32在板上分别呈黄光。
7. 为BATT-14CEMULATOR和RD33771CDSTEVB通电

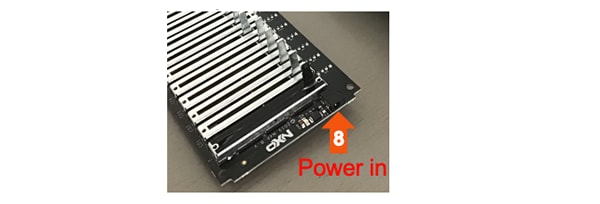

将电源连接至BATT-14CEMULATOR。同时为
RD33771CDSTEVB通电。

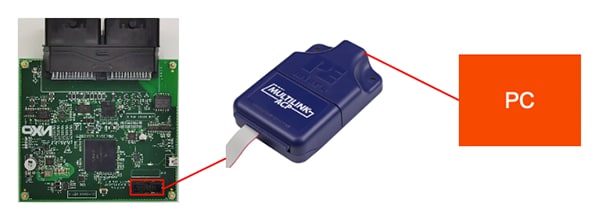

8. 连接PC和RDVCU5775EVM板之间的P&E Multilink
9. 导入SDK项目前的准备工作

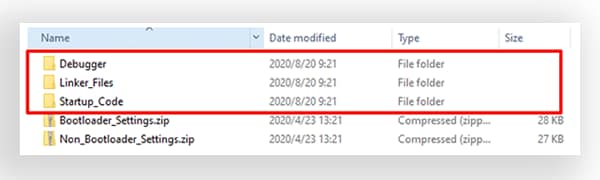

解压缩位于[PROJECT_DIR] \PDC_5775B_SDK_Z7_0\Project_Settings的文件Bootloader_Settings.zip，取代文件夹。

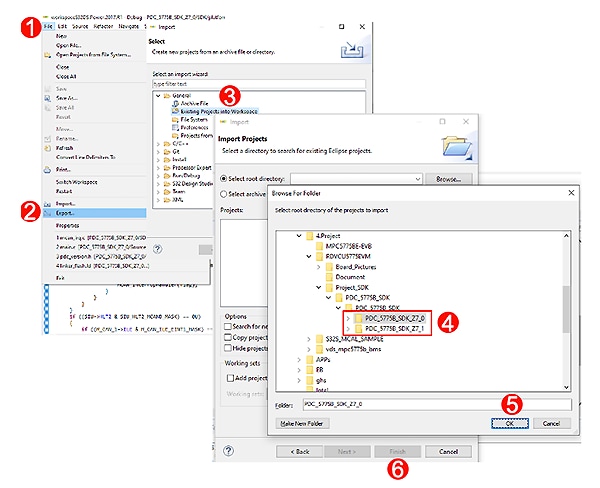

10. 将SDK项目导入S32DS
注:：确保遵从下面的IDE和SDK。
面向Power Architecture的S32 Design Studio 2017.R1.
面向Power Architecture的S32 Design Studio 2017.R1 更新11 SDK PA RTM 3.0.0。

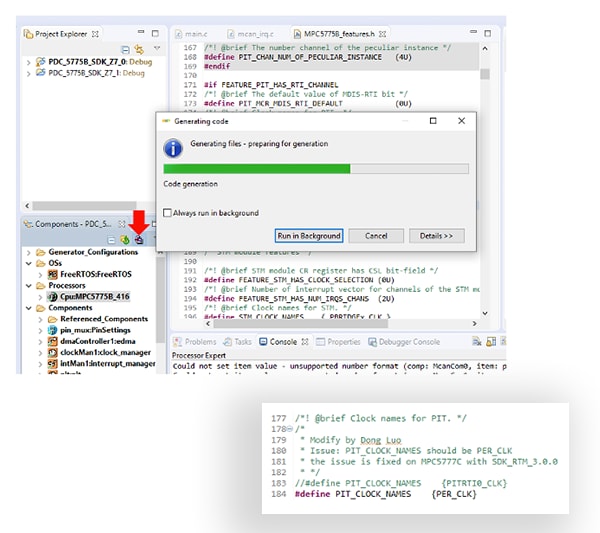

11. 生成处理器专家代码
注：生成代码后，请将宏PIT_CLOCK_NAMES从“PITRTI0_CLK”改为“PER_CLK”，在MPC5775B_features.h，位于[PROJECT_DIR] \SDK\platform\devices\MPC5775B\include\
12. 调试代码

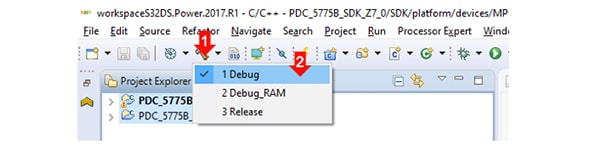

选择“调试”，点击“锤子”图标，构建项目。
13. 下载到MCU

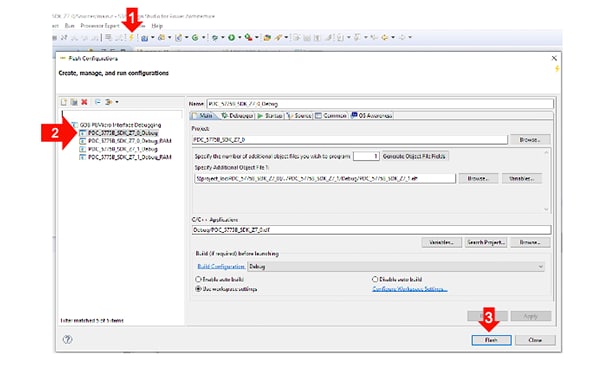

将elf文件下载到MCU。
14. 查看应用的运行状态

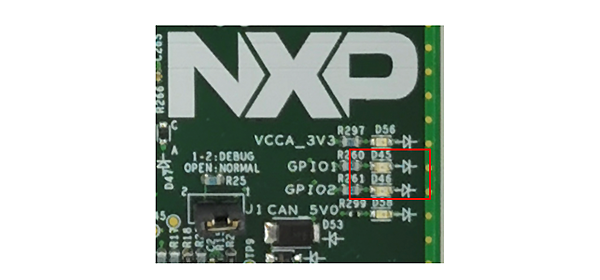

RDVCU5775EVM板上的LED D45和D46应以不同的频率闪烁。
终端上应显示板自测消息。
15. 运行GUI软件

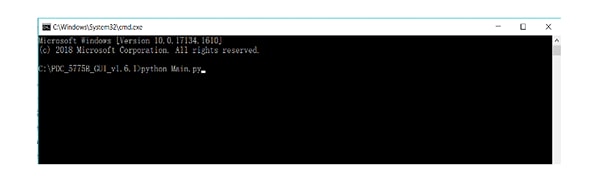

打开windows “Command Prompt”，然后在命令shell中执行python Main.py。
确保在执行上一步之前，先安装Python 3.7 64位版本和必要的软件包PyQt5和NumPy。
参见已下载的软件GUI文件夹中的readme文件。

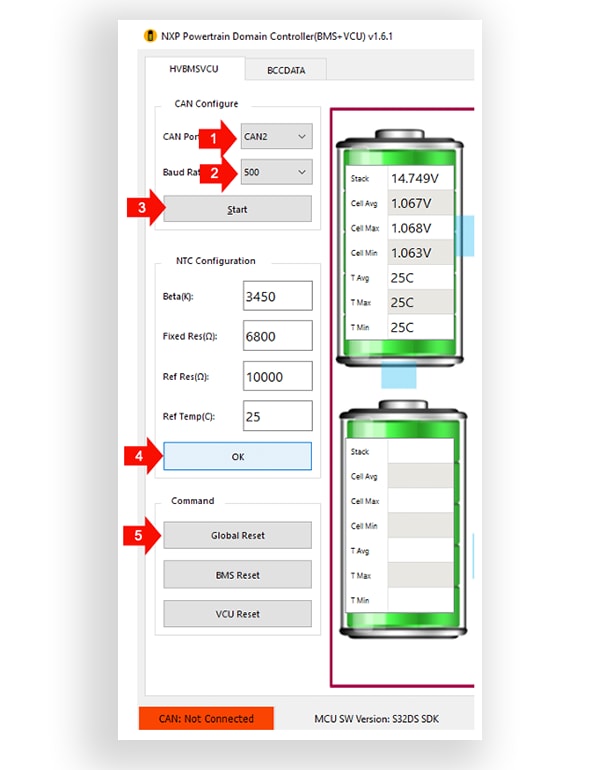

16. 通过PCAN USB设置GUI连接
选择CAN端口，和CAN波特率500Kbps。
点击“开始”，建立与RDVCU5775EVM的连接。
点击“BMS Reset”，重置应用中的BMS任务。
输入相关的NTC参数，点击“OK” (确定)。

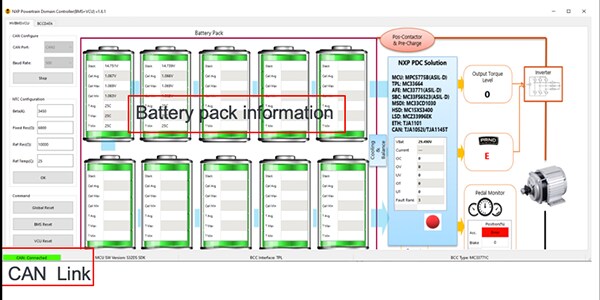

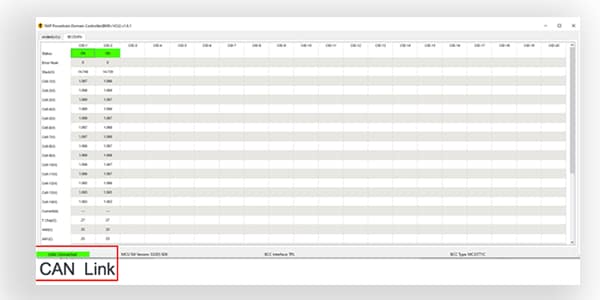

系统运行信息，包括CAN连接状态、MCU软件版本、建立通信后的电池组信息：
通过BATT-14CEMULATOR调整电池电量，并观察BCCDATA选项卡中单个电池数据的图形用户界面：
设计资源
板文档
芯片文档
- MPC577E/MPC5775B – 数据表
- MPC5775E/MPC5775B – 参考手册
- FS6500系统基础芯片(电源和驱动程序) – 数据表
- 汽车以太网TJA1101 100BASE-T1 PHY – 数据表
- TJA1145局部联网高速CAN收发器 – 数据表
- MC33664隔离网络高速收发器 – 数据表
- MC33771C电池控制器 – 数据表
软件
