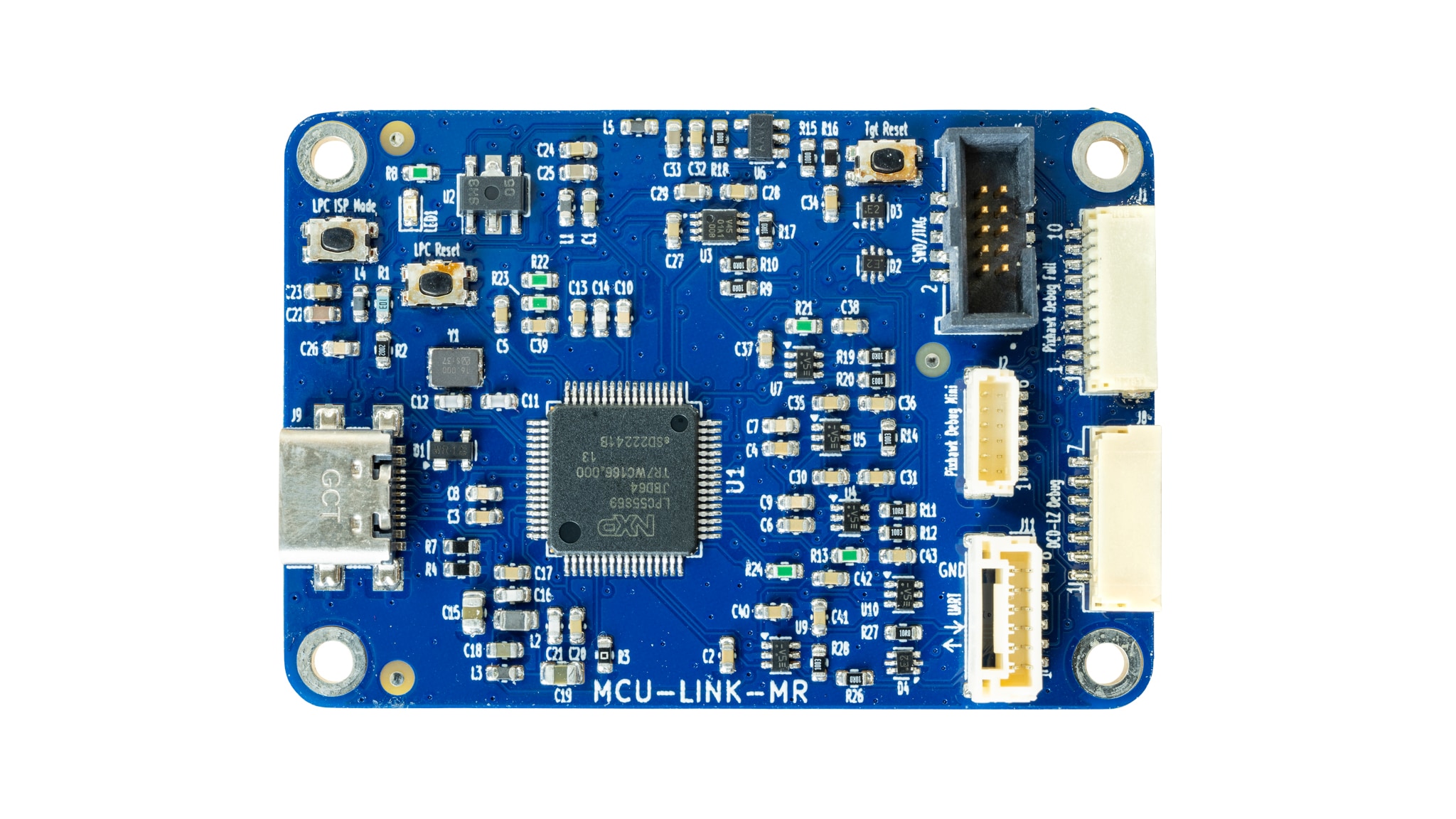

MCU-LINK-MR快速入门
1. MCU-Link安装概述
MCU-LINK-MR硬件调试器的设置非常简单。运行Windows 10/11、MacOS X或Ubuntu Linux操作系统(OS)的主机支持MCU-LINK-MR硬件调试器。该硬件调试器与标准操作系统驱动程序配合使用。
LinkServer是一款用于启动和管理GDB服务器的实用程序，专为恩智浦硬件调试器、闪存编程及相关功能设计，同时支持MCU-LINK-MR的固件更新。您可能会遇到2.263版本的MCU-LINK-MR固件更新程序，但仅在以下情况下才需要安装：无法使用MCU-LINK-MR的WinUSB驱动程序，或仍在使用MCUXpresso 11.6.1及更早版本。有关更多详细信息，请参阅板用户指南。
在给板上电的同时，按下板上的LPC ISP模式按钮，即可进入MCU-LINK-MR的ISP模式。
1.1 安装步骤
下载并安装LinkServer实用程序包，将目录改为安装目录，并按照以下步骤操作：

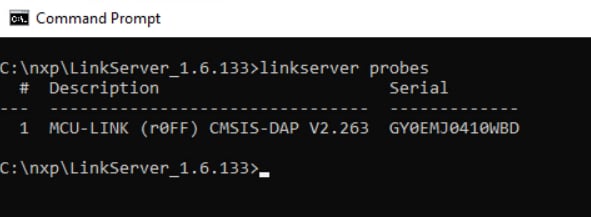

- 连接MCU-LINK-MR，并使用LinkServer应用程序，确保通过LinkServer probes命令可检测到设备：

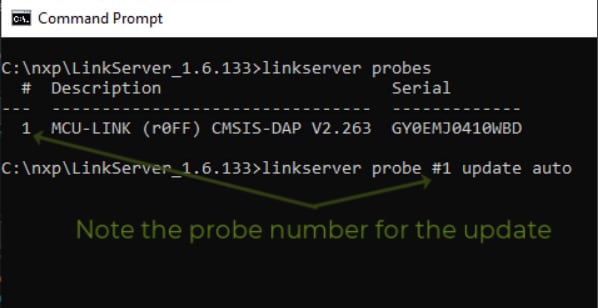

- 现在，使用LinkServer auto update命令尝试使用上一步中的调试器标识符编号(#)更新固件：
- 如果更新成功，系统将报告新版本，即可正常使用MCU-LINK-MR。
如果更新失败，请拔下MCU-LINK-MR，安装ISP跳线，重新连接。然后从脚本目录运行program_CMSIS.cmd脚本：
1.2 后续步骤和其他实用程序
MCU-LINK-MR现已可与任何支持CMSIS-DAP调试器的IDE兼容，无需额外设置即可直接与MCUXpresso IDE或MCUXpresso for Visual Studio Code配合使用。若有新的固件版本发布，这些IDE会通知您。
LinkServer提供了一系列实用命令和工具，更多详细信息可参阅安装目录中的readme markdown文件。
MCU-LINK-MR调试器还可与LIBUSBIO库搭配使用，可实现USB到串行桥接，方便测试与开发。此外，FreeMASTER调试工具也完全支持MCU-LINK-MR，该工具具备强大且可定制的变量可视化和控制功能。值得注意的是，MCU-LINK-MR调试器完全兼容MCUXpresso安全编程/配置工具，以及包含其所用实用程序的源代码的安全配置SDK。
2. 结合MCUXpresso IDE使用MCU-LINK-MR
2.1 结合MCUXpresso IDE的MCU-LINK-MR教程
与其他受支持的调试器一样，MCUXpresso IDE将自动检测MCU-LINK-MR。
MCU-LINK-MR VCOM功能独立于IDE，但是MCUXpresso IDE内置的串行终端功能可以与之一起使用。
请参阅这个简短视频教程，了解如何将MCU-LINK-MR与MCUXpresso IDE结合使用：
3. 结合第三方IDE设置MCU-LINK-MR
MCU-LINK-MR可以与我们合作伙伴的IDE一起使用，例如Arm Keil μVision和IAR Embedded Workbench。与任何其他CMSIS-DAP硬件调试器一样，设置非常简单。
3.1 使用MCU-LINK-MR设置IAR EWARM
- 安装可用的最新版本IAR。版本必须至少为IAR Embedded Workbench IDE for Arm 8.40.2。

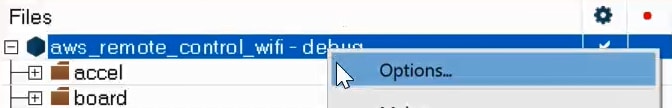

- 在项目演示工作区打开的情况下，右击项目：

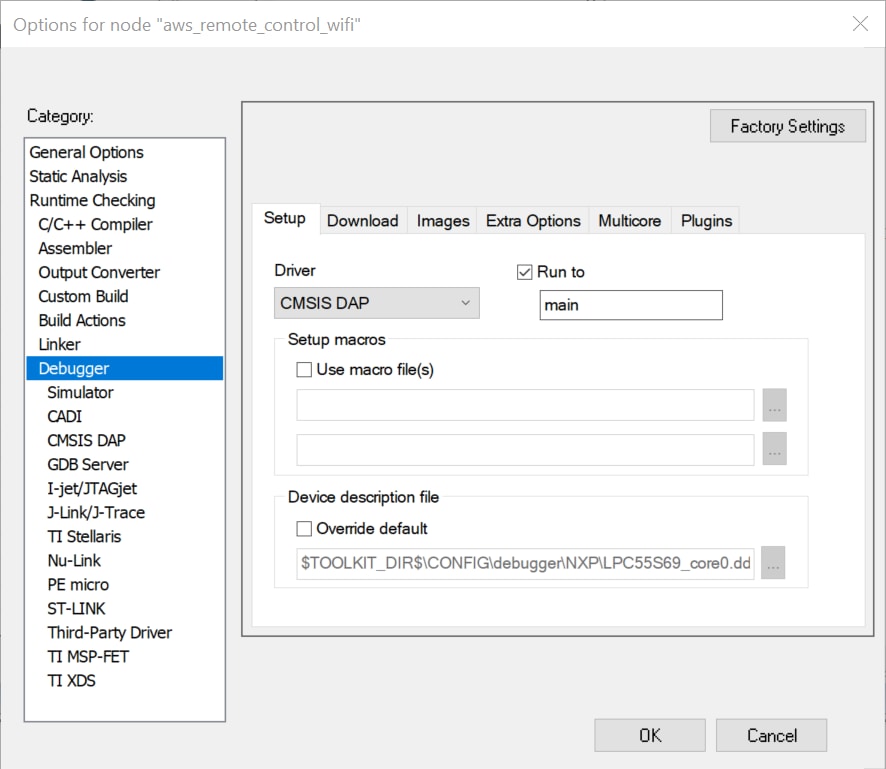

- 当演示工作区选项打开时，选择“调试器”选项卡，然后从“设置”选择中选择“CMSIS-DAP调试器”：
- 点击“确定”关闭对话框。现在，您可以像使用任何其他CMSIS-DAP硬件调试器一样使用MCU-LINK-MR。
3.2 使用MCU-LINK-MR设置Keil μVision
- 打开项目演示工作区后，点击“目标选项”图标：

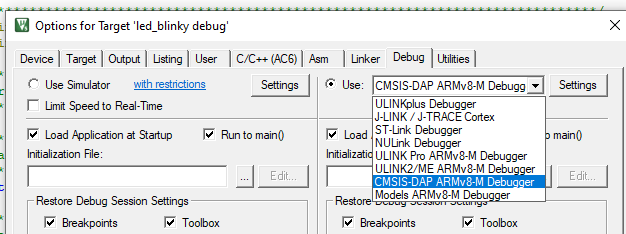

- 当“目标选项”对话框打开时，选择“调试器”选项卡，然后从“使用”选择中选择“CMSIS-DAP ARMv8-M调试器”：
- 选择此硬件调试器选项后，点击“设置”打开“CMSIS-DAP ARMv8-M目标驱动程序设置”对话框。从左侧的下拉菜单中选择“MCU-LINK-MR”：

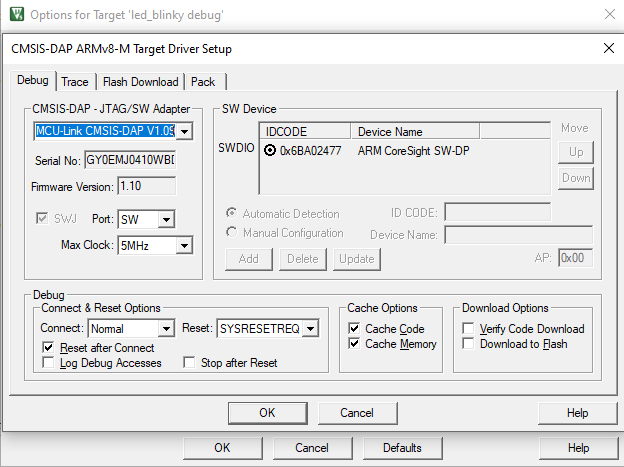

- 现在应该可以看到类似于以下内容的设置：
- 点击“确定”关闭对话框。现在，您可以像使用任何其他CMSIS-DAP硬件调试器一样使用MCU-LINK-MR。
4. 使用其它串行终端程序
4.1 使用其他串行终端程序
MCU-LINK-MR的VCOM功能可与PuTTY Tutorial和Tera Term Tutorial等串行终端模拟程序一起使用。设置与类似的VCOM设备一样。大多数MCUXpresso SDK示例将使用115200波特率、8个数据位、无奇偶校验位和1个停止位的配置。如需确定MCU-LINK-MR虚拟COM端口的端口号，请打开设备管理器并查看"端口"组下方。
PuTTY教程
PuTTY教程
PuTTY是一款备受欢迎的终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。
- 使用以下按钮下载PuTTY。下载完成后，运行安装程序，然后返回到该页面继续操作。
- 启动PuTTY，可双击下载的

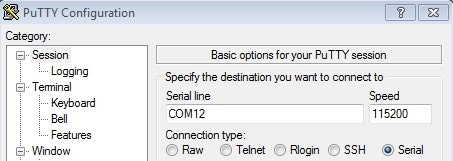

*.exe文件或从开始菜单启动，具体取决于您所选的下载类型。 - 配置在启动的窗口中，选择"Serial"单选按钮并输入从设备管理器中确定的COM端口号。还要输入波特率，在本例中，为115200。

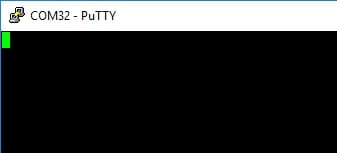

- 点击“Open”(打开)，打开串行连接。假设板已连接，并已输入正确的COM端口，此终端窗口会打开。如果配置不正确，PuTTY将会发出提示。
- 一切就绪
Tera Term教程
Tera Term教程
Tera Term是一款备受欢迎的开源终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。
- 从SourceForge下载Tera Term。下载完成后，运行安装程序，然后返回到该页面继续操作。

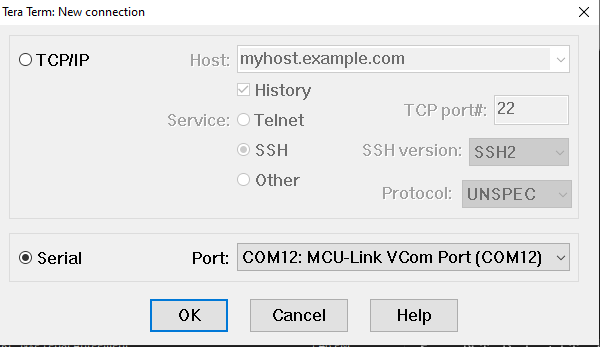

- 启动Tera Term。首次启动时，会显示以下对话。选择串行选项。假设您已插入板，列表中应自动填充一个带有MCU-LINK-MR名称的COM端口。
- 配置串行端口设置(使用之前确定的COM端口号)，波特率为115200，数据位为8，无奇偶校验位，停止位为1。要进行此操作，进入Setup→Serial Port(设置→串行端口)并更改设置。
- 确认连接已打开。如已连接，Tera Term将在标题栏中显示以下内容
- 一切就绪
