FRDM-K22F-AGMP03评估板快速入门

硬件介绍

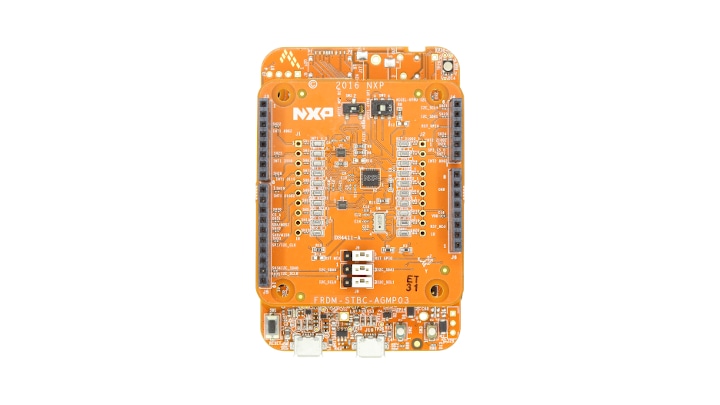

2.1 板说明

FRDM-K22F-AGMP03板使用传感器工具箱支持软件和工具，快速评估FXLS896xAF。

• 采用传感器工具箱 - CE和FreeMASTER传感器工具支持‘开箱即用’演示和评估
• 采用IoT Sensing SDK和FreeMASTER传感器工具开发嵌入式传感器项目

2.2 板的功能

• 传感器附加板/配套板具有加速度传感器、磁力计、陀螺仪和压力感测功能，与Freedom电路板生态合作体系兼容。
• 传感器工具箱为恩智浦的10轴解决方案提供了具有兼容软件工具的各种传感器板
• 多传感器Shield扩展板适用于：
  • FXLS8962AF：3轴数字加速度传感器
  • MPL3115：数字压力/高度计传感器
  • FXAS21002C：3轴数字角速率陀螺仪（已停产）
  • MAG3110：3轴数字磁力计（已停产）
• 兼容Arduino^®和大部分恩智浦Freedom开发板
• 支持评估电流消耗和引脚电压特性
• 支持与主机MCU的I²C和SPI通信接口
• 支持硬件配置，以切换加速度传感器模式（正常与运动检测）和I2C/SPI接口模式
• 支持板上的多个测试点

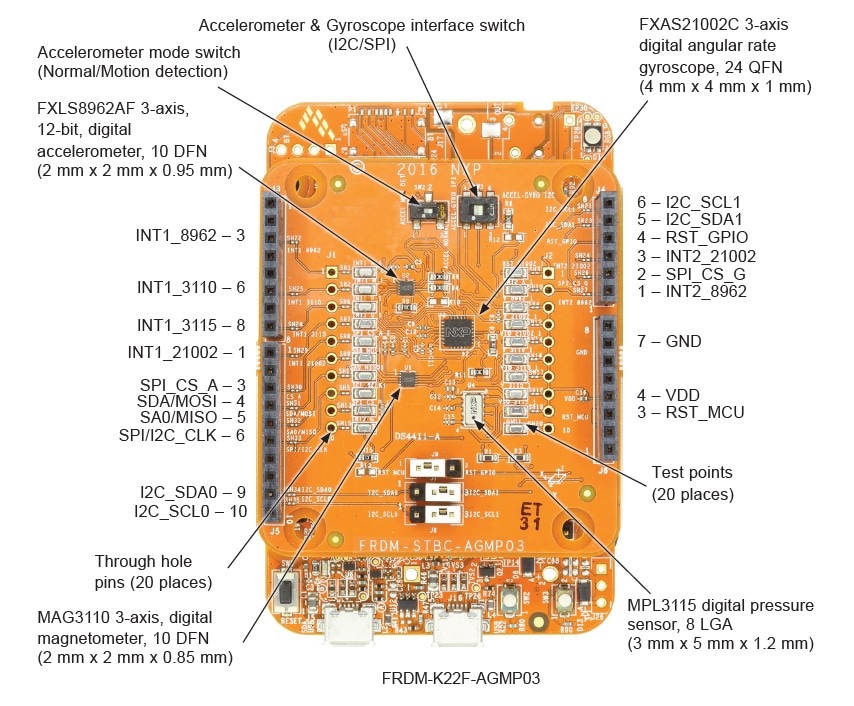

2.3 板组件

FRDM-K22F-AGMP03板概述

配置硬件

要配置硬件，请完成以下步骤：

1. 下载FRDM-K22F板的最新OpenSDA驱动程序，可从OpenSDA更新到FRDM板上获取

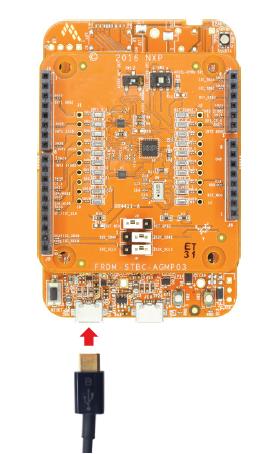

2. 通过电路板上的OpenSDA USB端口和PC上的USB连接器之间的USB线缆，将传感器演示套件连接到PC。



3. 选择硬件配置。适当地更改SW2和SW3，应用所需的加速度传感器模式和I²C/SPI接口模式
4. 请遵循传感器工具箱生态体系软件和评估与开发工具的入门说明:
   • 物联网传感SDK快速入门
   • STB-CE快速入门
   • FreeMASTER传感器工具快速入门
