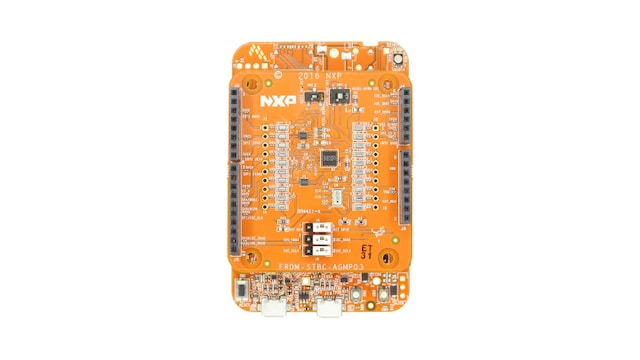

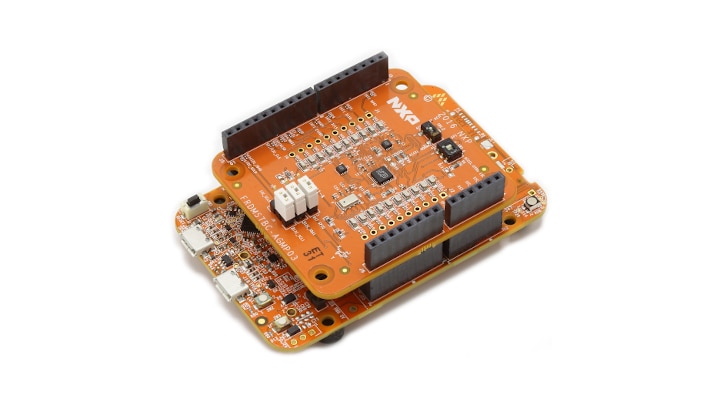

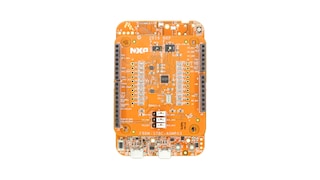

使用FXLS8962AF、FXAS21002C、MAG3110和MPL3115A2的10轴解决方案的传感器工具箱开发板
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。
FXLS8962AF传感器工具箱开发板，带有10轴解决方案和支持软件工具。
传感器电路板：
- 演示套件：FRDM-K22F-AGMP03，有关所有支持硬件的更新列表，请参阅《 ISSDK发行说明》
嵌入式软件框架：
- IoT Sensing SDK ：通过MCUXpresso (在‘Kits’下查找)为演示套件和自定义套件提供嵌入式传感器项目
评估和可视化软件：
- 传感器工具箱-社区版 (STB-CE)：为FXLS8962AF提供开箱即用的传感器演示
- FreeMASTER传感器工具：为FXLS8962AF提供开箱即用的传感器演示和应用开发平台
- 传感器融合：提供使用FXLS8962AF、FXAS21002C和MAG3110的9轴定向演示
产品详情
特征
Demonstration / Custom Kits
-
Enables 'Out of the box' demos and evaluation using the
Sensor Toolbox - CE
- Graph Visualization, Register level analysis, real-time interrupt evaluation and data logging
-
Enables embedded sensor project development using
IoT Sensing SDK
- Example out-of-box projects for sensors with interrupt, polling and FIFO modes using I2C, SPI
- Algorithms such as Sensor Fusion and Pedometer
- Enables visualization of 9-Axis sensor data and orientation results using Sensor Fusion Visualization Software
Sensor Shield Board
- Compatible with Arduino® and most NXP Freedom development boards
- Supports I2C and SPI communication interface with host MCU
- Supports hardware configurability to switch accelerometer mode (normal vs motion detect) and I2C/SPI interface mode
- Support multiple test points on the board
设计资源
软件
快速参考恩智浦 软件类型.
4 软件文件
-
应用示范软件
物联网传感软件开发工具包
-
代码片段
NXP® Sensor Fusion
-
调试及视觉化工具
面向物联网/工业/医疗传感器的FreeMASTER传感器工具
-
调试及视觉化工具
FRDM传感器工具箱 - 网络社区版
