1. 开箱即用

恩智浦模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装器件。恩智浦产品电池寿命长，器件尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。

本页面将指导您完成设置和使用EVBMLC2HOST与EVBMLC2PER评估板。

1.1 套件内含物/装箱单

该套件内含物包括：

  • 完成组装和测试的EVBMLC2HOST评估板，放在防静电袋中它配备ASL6112SHN和UJA1163ATK
  • 一根电缆由黄/绿双绞线(用于CAN通信)和红/黑线对(用于12V外部电源)组成。黄/绿电缆端接公和母D-Sub 9连接器。红/黑电缆端接香蕉插头。

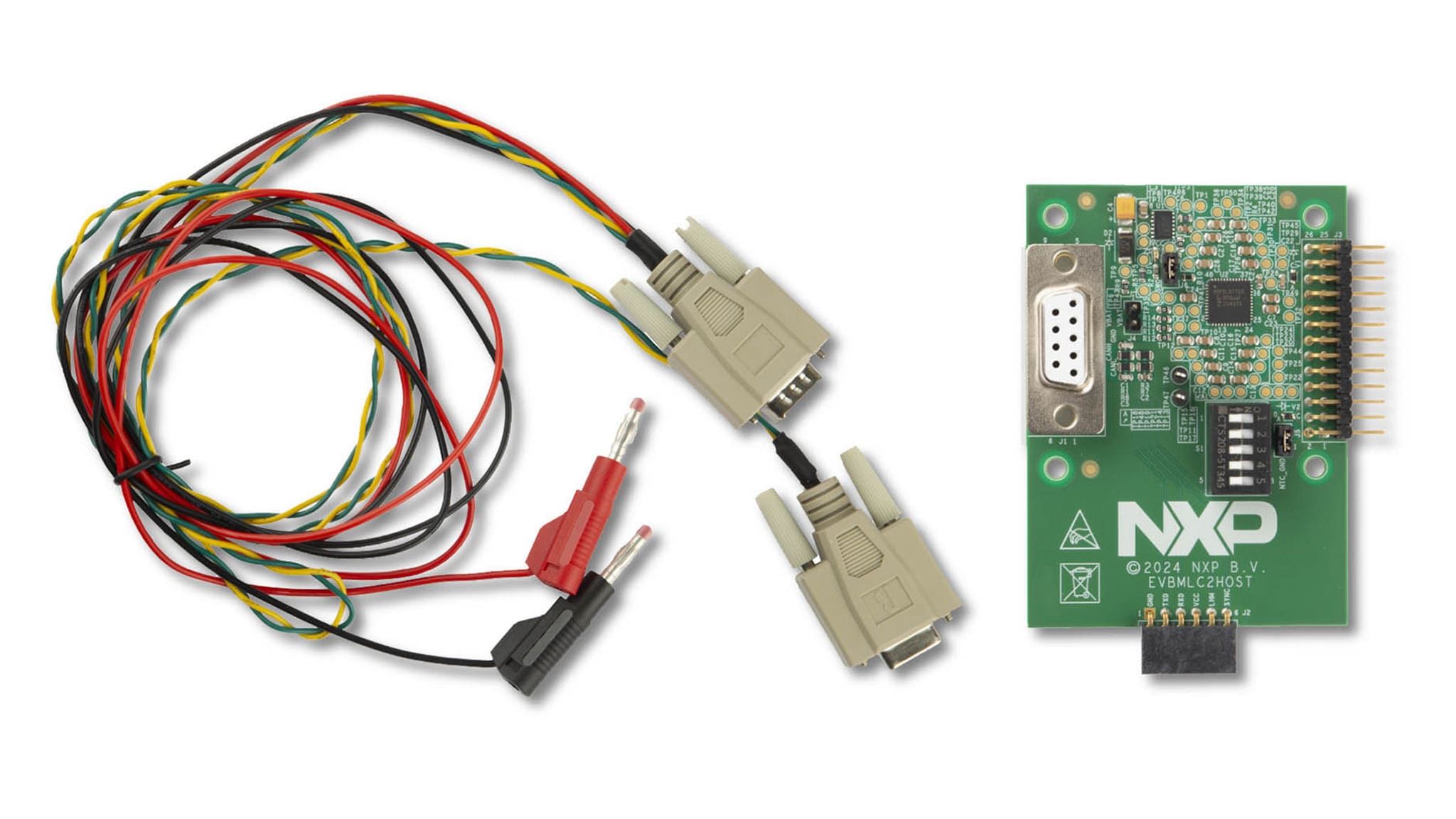

Figure 1. Kit Including Host EVB and Cable

Figure 1. Kit Including Host EVB and Cable

1.2 其他硬件

除了套件内含物外，使用此套件时，还需要使用以下硬件。

  • EVBMLC2PER，一种外设EVB，可用于扩展主EVB的能力，以处理更多的LED。该套件可以扩展，添加多个外设EVB。如果使用多个外设，则无需外部供电，因为电源由连接的主EVB或相邻的外设EVB提供。
  • LED板。虽然LED板必不可少，但本手册中所示的LED板并不对外销售，因为客户通常根据自身需求进行不同的LED配置。
  • ASL45XASLX41评估板。它配备ASL4500SHN和ASL3416SHN集成电路(IC)。该板支持为6块LED板单独供电，DC电压最高可达60V，并可根据需求设置最大电流限制。
  • S32K144评估板。强烈建议使用该板，它配备了微控制器(MCU)，可通过CAN接口同时管理EVBMLC2HOST和EVBMLC2PER。它还管理ASL45XASLX41
  • 电源。以下板需要具有多个12V输出的单个电源或多个12V电源：EVBMLC2HOST、ASL45XASLX41和S32K144
  • 外部CAN接口。该可选硬件可以是Vector VN1630A CAN/CAN FD接口或类似设备，并可通过Vector CANoe软件进行管理

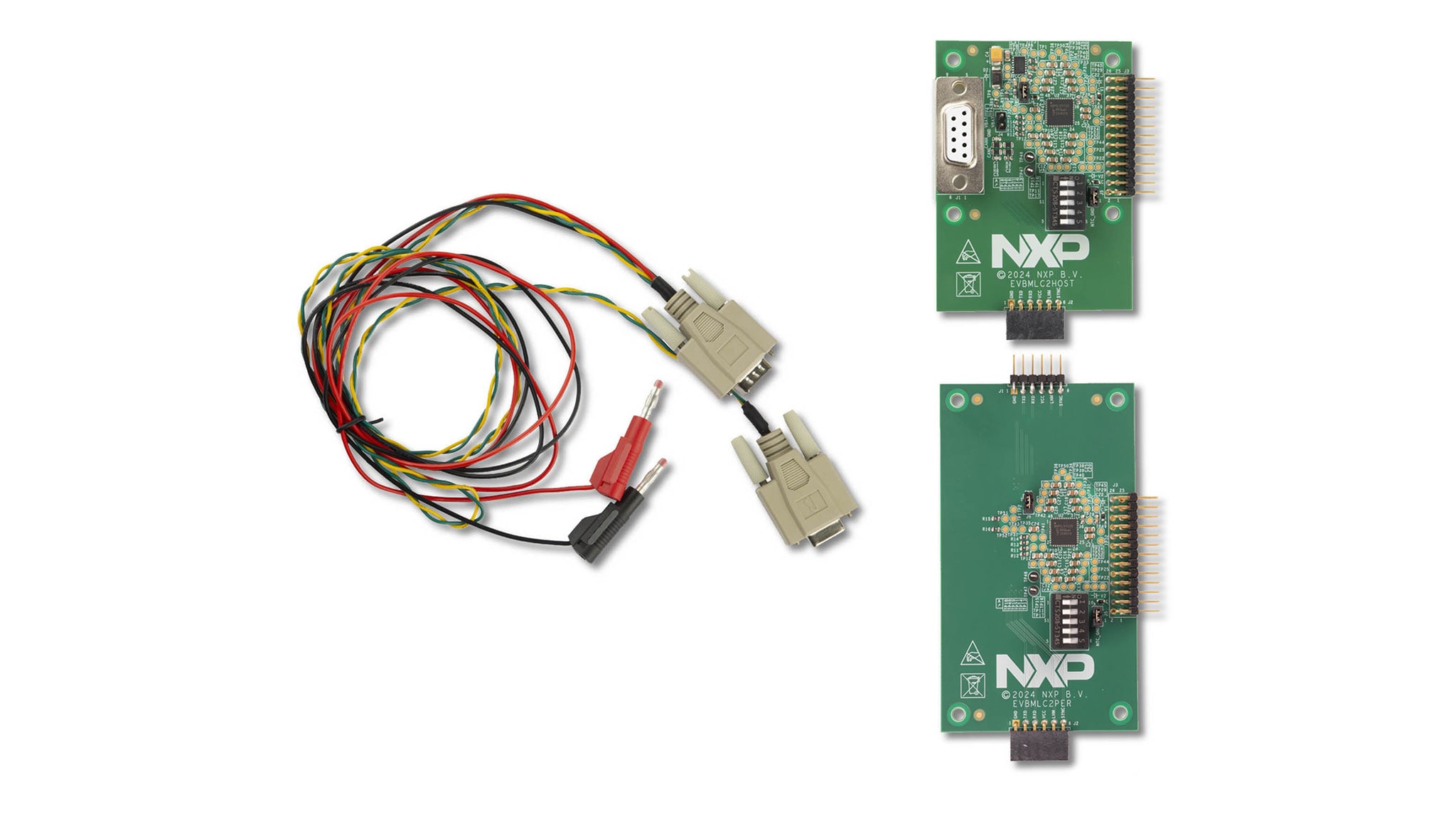

Figure 2. Kit Expanded by Adding One EVBMLC2PER to the EVBMLC2HOST

Figure 2. Kit Expanded by Adding One EVBMLC2PER to the EVBMLC2HOST

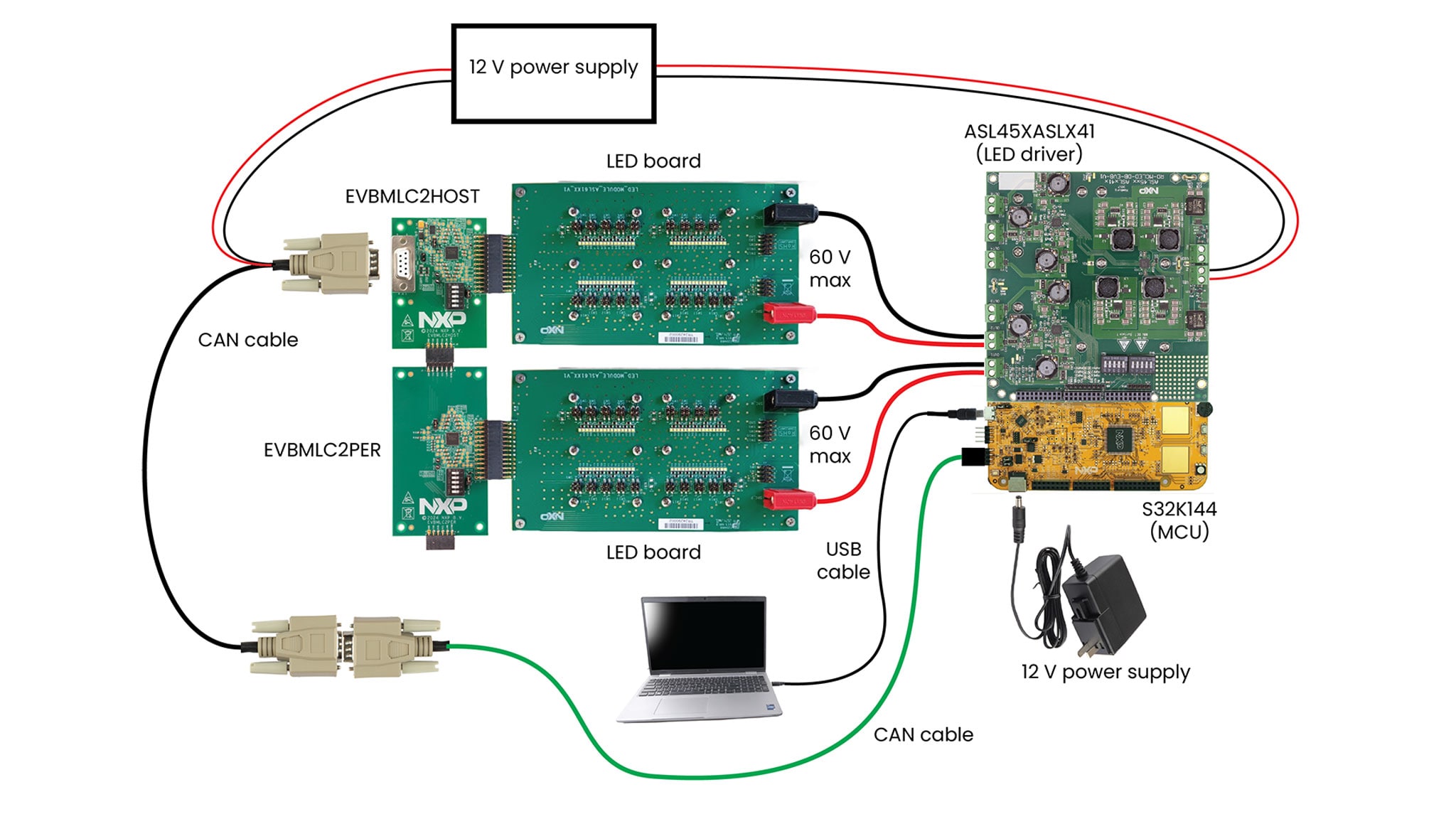

Figure 3. Additional Material

Figure 3. Additional Material

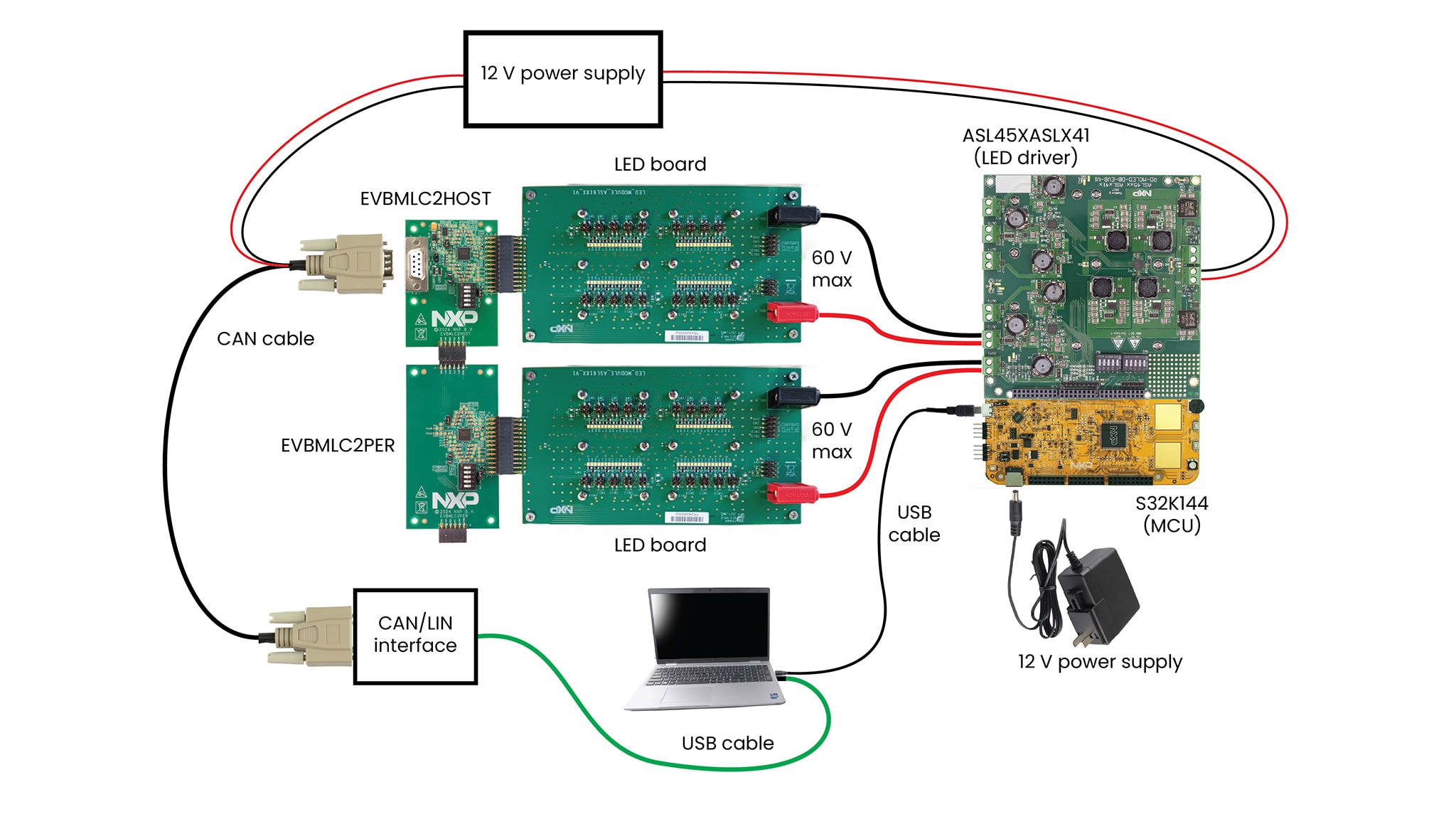

Figure 4. Additional Material Adding An Optional Vector CAN Interface

Figure 4. Additional Material Adding An Optional Vector CAN Interface

1.3 最低系统要求(可选)

该评估板需搭配运行Windows 10或Windows 11操作系统的笔记本电脑使用。必须至少具备一台这样的笔记本电脑。

1.4 软件

要使用该评估套件，必须安装相关软件，例如恩智浦MLC GUI或CANoe GUI。

  • 恩智浦MLC GUI。所需的材料和设置信息如图3所示。如果使用此选项，则无需外部CAN接口和CANoe软件。可用的固件可下载至安装在S32K144评估板上的MCU的闪存中。图形用户界面(GUI)在基于Microsoft Windows的笔记本电脑上运行。除了软件，下载包中还包含详细的文档，其中包括安装说明和用户手册
  • MLC2 CANoe项目。所需的材料和设置信息如图4所示。这是一个需要额外硬件(Vector CAN接口)和CANoe软件的选项。详细的使用说明可参见应用笔记ASL61XXYHZ_AN

下一页硬件介绍

2. 硬件介绍

2.1 板特性

EVBMLC2HOST在ASL6112SHN中集成了以下功能：

  • 200MHz振荡器
  • 16个通道，排列在4个开关的4个可配置模块中
  • 适用于单个通道的灵活PWM驱动器
  • 通过NTC测量LED温度
  • 用于LED开路/短路检测、开关故障检测、各通道电压测量等的高级诊断功能
  • 使用多个MLC设备时的同步频率
  • CAN通信逻辑

EVBMLC2HOST可通过调整5个开关的位置来修改CAN地址的最低有效位部分。

此外，EVBMLC2HOST在UJA1163ATK系统基础芯片(SBC)中集成了以下功能：

  • 5V低压差稳压器(LDO)
  • CAN收发器

EVBMLC2PER在ASL6112SHN中集成了以下功能：

  • 200MHz振荡器
  • 16个通道，排列在4个开关的4个可配置模块中
  • 适用于单个通道的灵活PWM驱动器
  • 通过NTC测量LED温度
  • 用于LED开路/短路检测、开关故障检测、各通道电压测量等的高级诊断功能
  • 使用多个MLC设备时的同步频率
  • CAN通信逻辑

EVBMLC2PER可通过调整5个开关的位置来修改CAN地址的最低有效位部分。

然而，由于EVBMLC2PER未集成UJA1163ATK SBC，因此不具备5V LDO和CAN收发器。其原因在于，要使EVBMLC2PER正常运行，必须将其连接至EVBMLC2HOST。该连接使EVBMLC2PER能够访问主板上的5V LDO和CAN收发器，这些都是共享的硬件资源。

2.2 板说明

EVBMLC2HOST的外观如图5所示，原理图如图7所示，包含以下组件：

  • ASL6112SHN矩阵LED控制器
  • UJA1163ATK系统基础芯片(SBC)——使用12V输入电源
  • J1母DB9子连接器——通过CAN电缆为板提供12V电源并实现通信。
  • J2母连接器——连接至EVBMLC2PER

将EVBMLC2PER板上的6引脚J1公连接器插入该连接器。

  • J3公连接器——连接至LED板
  • J4跳线——控制板的电源

在这根跳线上加一个短接，否则板仍然无法获得供电。当板通电后，红色LED灯会亮起。

  • LED—— 仅当12V电压通过DB9子连接器输入，且J4跳线已添加短接时，才会发出红光。
  • S1五开关模块——用于设置板的物理地址

初始地址为0b11111，相当于十进制32。位置5处的开关对应于最低有效位，而位置1对应于最高有效位。强烈建议更改开关位置，以获得较小的地址。例如，0b00000对应十进制的0。要获得该地址值，请将图5中所示的5个开关全部切换到相反的位置。

请注意，ID电阻和NTC尚未安装。这是因为它们属于LED板的范畴。

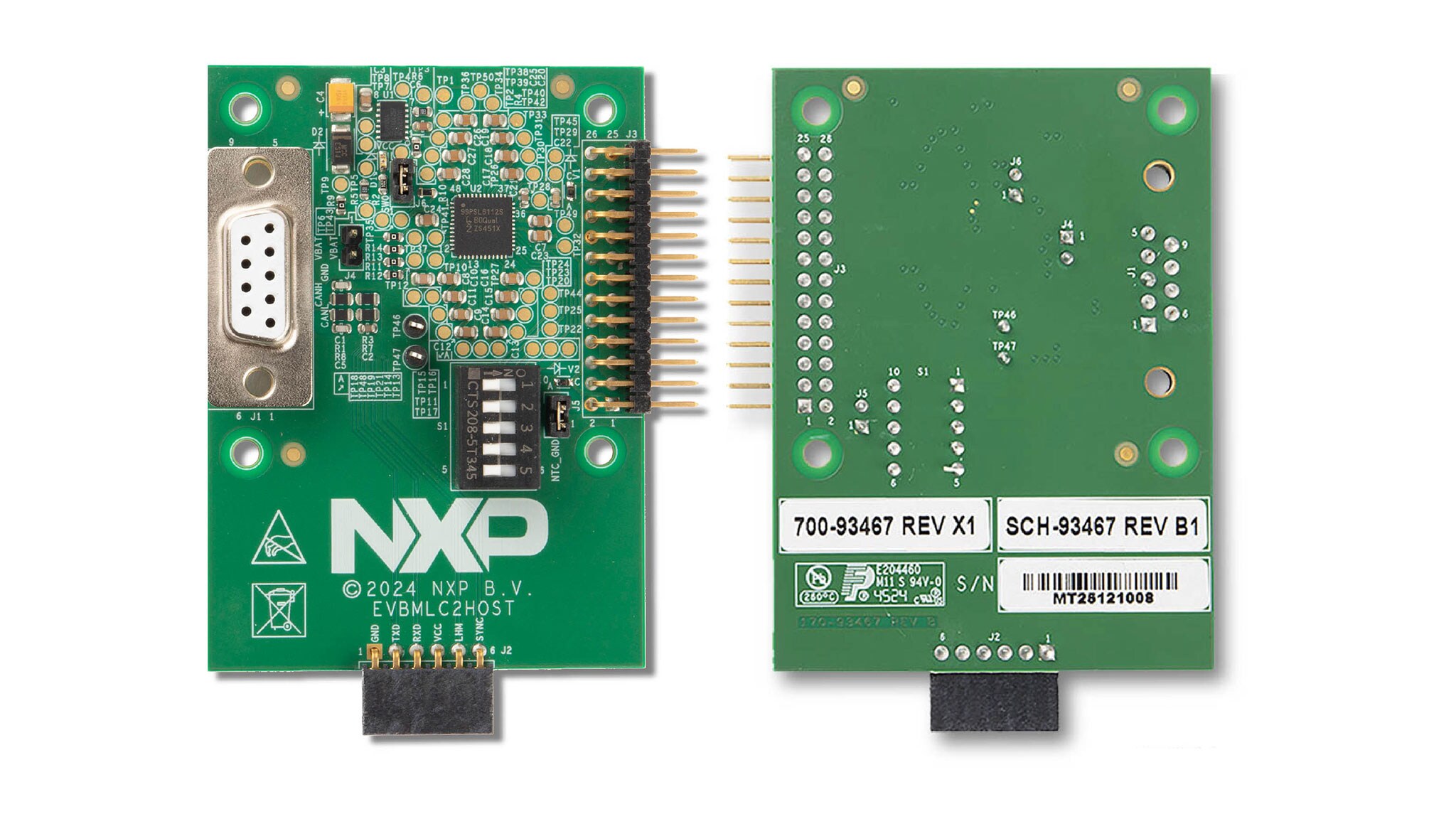

Figure 5. Host EVB (EVBMLC2HOST)

Figure 5. Host EVB (EVBMLC2HOST)

EVBMLC2PER的外观如图6所示，原理图如图8所示，包含以下组件：

  • ASL6112SHN矩阵LED控制器
  • J1公连接器——连接至EVBMLC2HOST

将EVBMLC2HOST板的6孔J2母连接器插入此连接器。

  • J2母连接器——插入相邻板上的6引脚J1公连接器
  • J3公连接器——连接至LED板
  • S1五开关模块——用于设置ASL6112SHN的物理地址

初始地址为0b11111，相当于十进制32。位置5处的开关对应于最低有效位，而位置1对应于最高有效位。强烈建议更改开关位置，以获得较小的地址，例如0b00001对应十进制的1。要获得该地址值，图6中标记为1至4的四个开关必须切换到相反的位置。对于外设板，最好使用比主卡地址更高的地址。如果需要连接更多外设，请继续以每次递增一个单位的方式分配地址。

请注意，ID电阻和NTC尚未安装。这是因为它们属于LED板的范畴。

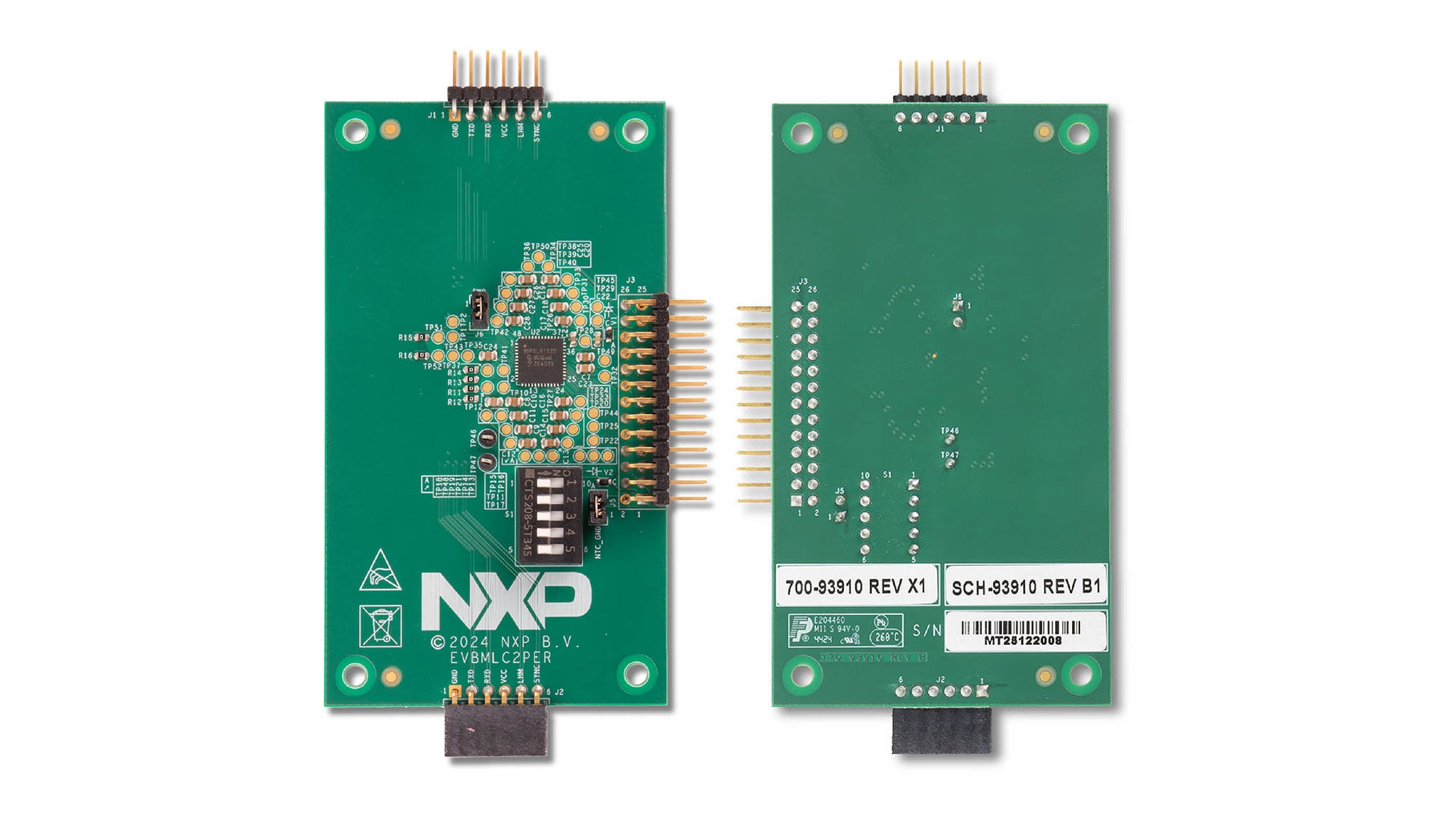

Figure 6. Peripheral EVB (EVBMLC2PER)

Figure 6. Peripheral EVB (EVBMLC2PER)

前页开箱即用
下一页配置硬件

3. 配置硬件

3.1 板信息

以下是各板的原理图。有关板布局和布线信息，请参阅第3.2节中的参考1。

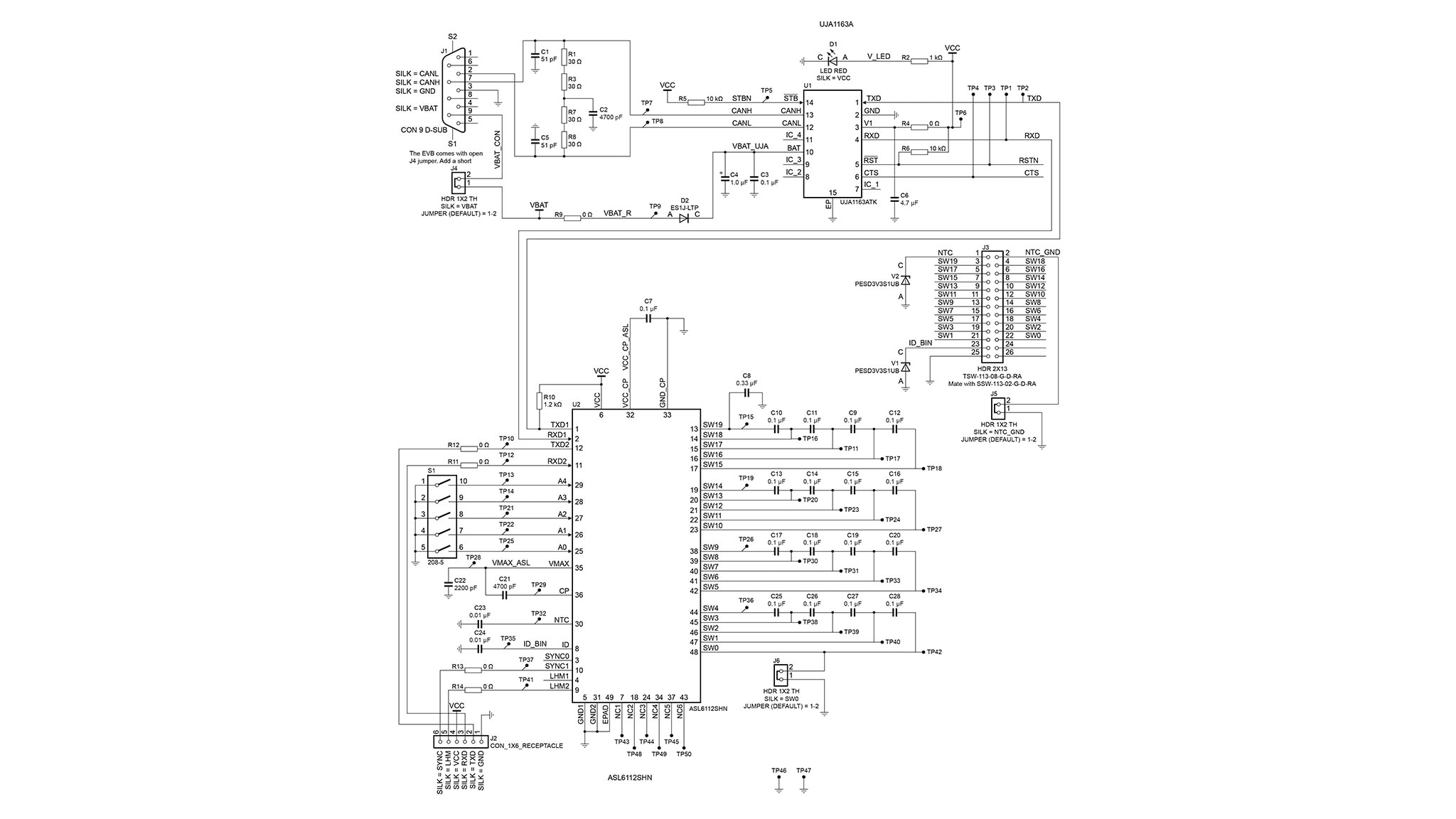

Figure 7. EVBMLC2HOST Schematics

Figure 7. EVBMLC2HOST Schematic

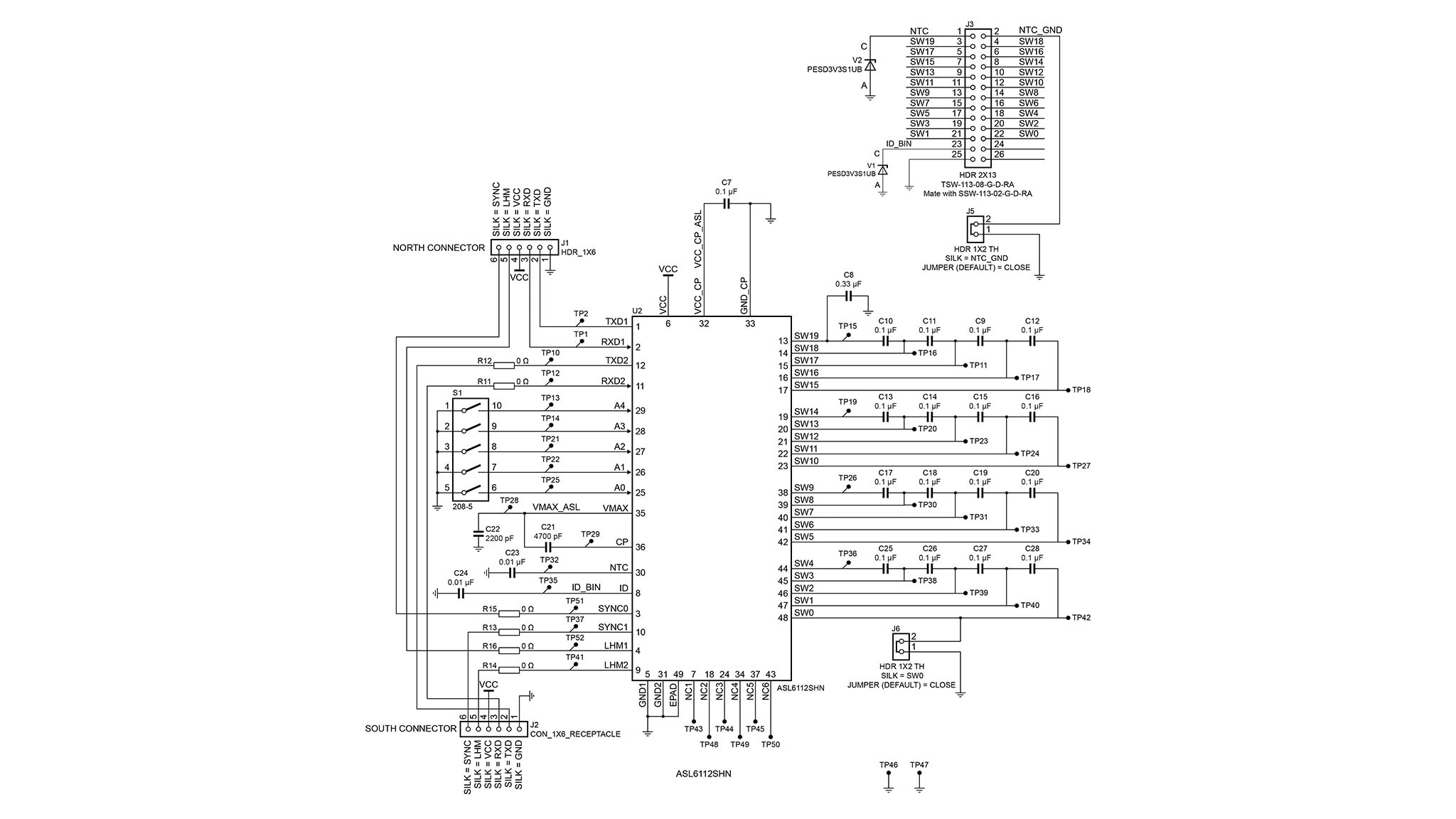

Figure 8. EVBMLC2PER Schematics

Figure 8. EVBMLC2PER Schematic

3.2 其他参考

恩智浦半导体在其官网上提供了该评估板及其支持设备的在线资源。

进入页面后，查找用于矩阵LED控制器(MLC)的GUI应用。

  • EVBMLC2PER (可选择购买的评估板，用于扩展该套件)的链接

可访问恩智浦的安全区域下载另一种评估GUI，该界面可在CANoe环境下使用。进入页面后，在搜索栏中输入以下字符串：ASL6112SHN CANoe project。您将被重定向至下载页面。只有当您有Vector CAN接口(如VN1630A)时，下载Vector CANoe项目才有意义。.

前页硬件介绍
下一页设计资源

设计资源

板文档

其他参考

除了ASL61XXYHZ外，您还可以访问Automotive Advanced Exterior Lighting (汽车高级外部照明)页面。
