EVBMA7318-TPL评估板快速入门

上次修改时间： Apr 28, 2026 new 支持 EVBMA7318-TPL

本文档内容

  • 1

    开箱即用

  • 2

    获取硬件

  • 3

    配置硬件

购买 EVBMA7318-TPL

本文档内容

1. 开箱即用

恩智浦模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路(IC)及系统级封装(SiP)器件。恩智浦产品电池寿命长，外型小巧，组件数量少，成本低，性能高，帮助您打造先进的系统。

本页面将指导您完成设置和使用EVBMA7318-TPL评估板的过程。

1.1 套件内含物

EVBMA7318-TPL套件内含物包括：

  • EVBMA7318-TPL板
  • 1根电池模拟电缆：为电芯控制器(BCC)供电，通过串联电阻模拟每个电芯
  • 1根电流测量电缆：连接到分流电阻及其校准NTC端口
  • NTC
  • 两根TPL菊花链电缆：用于通过TPL与其他板进行通信

1.2 其他硬件

评估该器件无需额外硬件。但除了套件内含物外，使用此套件时，还需要使用以下硬件：

  • 1根调试电缆TTL232-R-5V，用于KITPC2TPLEVB板KITPC2TPLEVB
  • 电流容量为500mA的24VDC电源，或4至18节电池组

可选硬件：

  • 外部分流电阻以及可连接至分流BATT-7318EMU的电流源(访问链接：BATT-7318EMU)
  • 1根调试电缆TTL232-R-5V，用于KITPC2TPLEVB板；访问链接：KITPC2TPLEVB
  • 电流容量为500mA的24VDC电源，或4至18节电池组
  • 外部分流电阻以及可连接至分流电阻的电流源
  • 电池模拟板BATT-7318EMU (访问链接：BATT-7318EMU)
  • 电流容量为500mA的5VDC电源

1.3 最低系统要求

此评估板需要一台Windows PC。确认您的系统满足最低规格要求(Windows® 11/10/8/7、Windows XP或Vista的32位或64位版本)，可确保您在使用本评估板时获得可靠的性能。

下一页获取硬件

2. 获取硬件

2.1 板特性

EVBMA7318‑TPL评估板具有以下特性：

  • 分布式电池管理系统(BMS)架构
  • 每块板配备1个BMA7318
  • 能够以高精度测量18节电芯的电压
  • 10个温度感测通道
  • TPL隔离通信
  • 电芯均衡电流高达300mA
  • 具有精密/快速模式的电流测量通道
  • 极佳的电磁兼容性(EMC)性能

2.2 板说明

该板集成了一个BMA7318器件。如图所示，该板通过TPL与主控板或主机进行通信，并采用变压器隔离技术通过TPL与其他电芯监测单元(CMU)板进行通信。每块板测量由4至18节电芯组成的锂离子电池。该板由9VDC至90VDC的电源供电运行。

Figure 1. EVBMA7318-TPL

2.3 板组件

图2标识了板上的重要组件，表1提供了关于这些组件的更多详细信息。

Figure 2. EVBMA7318-TPL Devices and Connectors

Figure 2. Devices and Connectors

表1 评估板推荐组件位置。

编号 器件 说明
1 BMA7318TAIAE 18通道锂电池电芯控制器IC

2.4 连接器

表2. J1——高压连接器。

引脚 名称 说明
1 NC 无连接
2 NTC7 应连接至外部NTC电阻，用于温度感测
3 NTC6 应连接至外部NTC电阻，用于温度感测
4 NTC5 应连接至外部NTC电阻，用于温度感测
5 NTC4 应连接至外部NTC电阻，用于温度感测
6 NTC3 应连接至外部NTC电阻，用于温度感测
7 NTC2 应连接至外部NTC电阻，用于温度感测
8 NTC1 已连接至内部NTC电阻，用于PCB温度感测
9 GND BCC的接地
10 C1P 电芯1电压感测点
11 C3P 电芯3电压感测点
12 C5P 电芯5电压感测点
13 C6Pb 电芯6电压感测点b
14 C8P 电芯8电压感测点
15 C10P 电芯10电压感测点
16 C12Pa 电芯12电压感测点a
17 C13P 电芯13电压感测点
18 C15P 电芯15电压感测点
19 C17P 电芯17电压感测点
20 VPWR BCC的电源
21 NC 无连接
22 NTC8 应连接至外部NTC电阻，用于温度感测
23 NTC9 应连接至外部NTC电阻，用于温度感测
24 GND NTC电阻的接地
25 GND NTC电阻的接地
26 GND NTC电阻的接地
27 GND NTC电阻的接地
28 GND NTC电阻的接地
29 GND NTC电阻的接地
30 C0M 电芯0电压感测点
31 C2P 电芯2电压感测点
32 C4P 电芯4电压感测点
33 C6Pa 电芯6电压感测点a
34 C7P 电芯7电压感测点
35 C9P 电芯9电压感测点
36 C11P 电芯11电压感测点
37 C12Pb 电芯12电压感测点b
38 C14P 电芯14电压感测点
39 C16P 电芯16电压感测点
40 C18P 电芯18电压感测点

表3. J2——TPL连接器。

引脚 名称 说明
1 H_INOUT+ TPL_H双绞线的正极
2 H_INOUT- TPL_H双绞线的负极

表4. J3——TPL连接器。

引脚 名称 说明
2 L_INOUT- TPL_L双绞线的负极

表5. J5——通用IO连接器。

引脚 名称 说明
1 GPIO0 GPIO0调试
2 GPIO9/ALARMOUT GPIO9/ALARMOUT调试
3 GPIO1 GPIO1调试
4 GPIO8 GPIO8/SPI状态指示调试
5 GPIO2 GPIO2调试
6 GPIO7 GPIO7/OCOUT调试
7 GPIO3 GPIO3调试
8 GPIO6 GPIO6调试
9 GPIO4 GPIO4调试
10 GPIO5 GPIO5调试
11 GND GPIO的接地
12 GND GPIO的接地

表6. J6——ISENSE连接器。

引脚 名称 说明
1 GND NTC的接地
2 ISENSE- Current sense input _ Negative
3 ISENSE+ Current sense input _ Positive
4 NTC_SHUNT 应连接至分流NTC电阻，用于温度感测

前页开箱即用
下一页配置硬件

3. 配置硬件

3.1 基于电池模拟电缆的设置

该设置使用了ScriptGUI，并需要KIT6X02AP2T1，用于将EVBMA7318-TPL连接至主机。EVBMA7318-TPL将通过ScriptGUI进行调试。

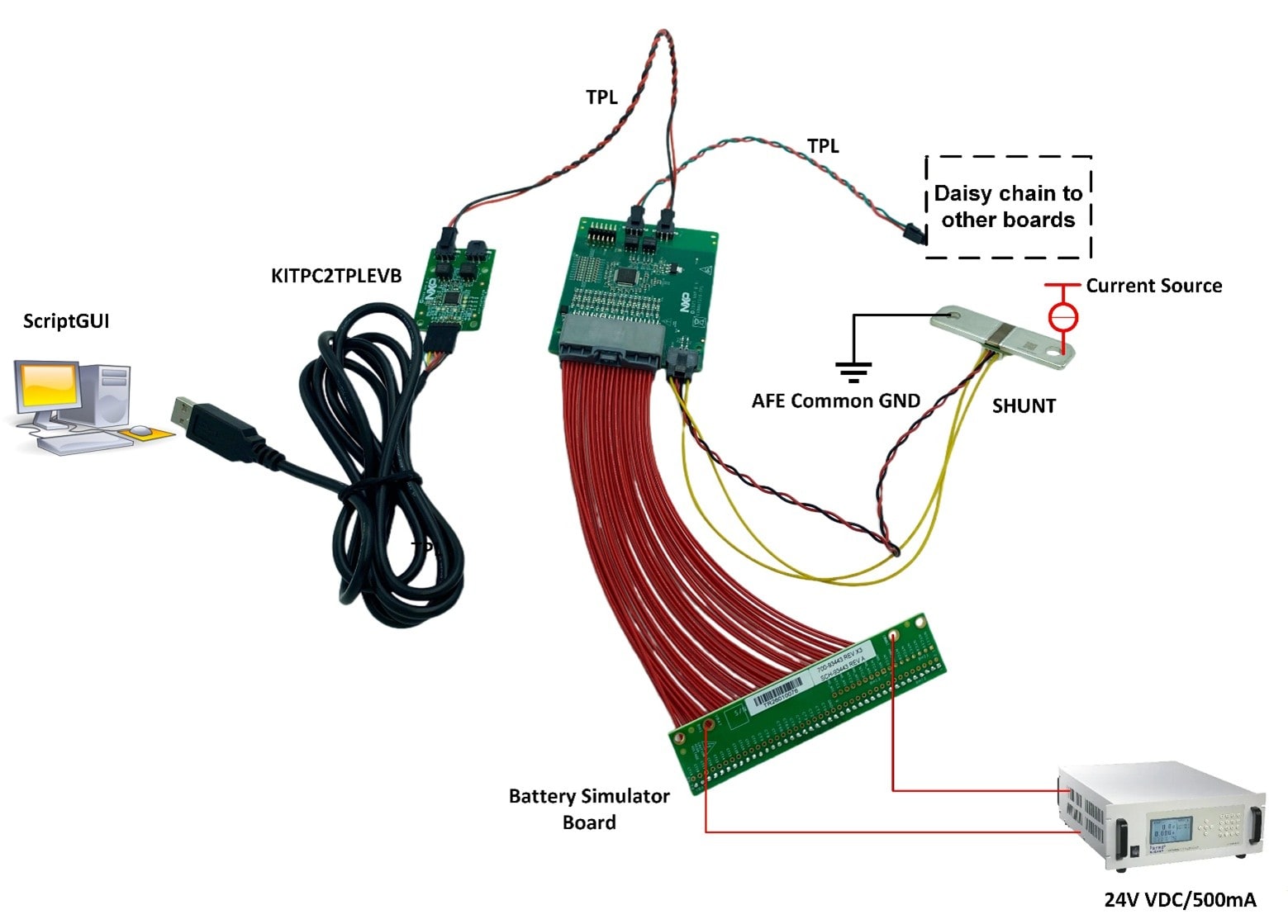

Figure 3. EVBMA7318-TPL Hardware Setup Based on Battery Simulation Cable

Figure 3. Setup Based on Battery Simulation Cable

该设置适用于基于BMA7318TAIAE的EVB。

3.2 基于BATT-7318EMU的设置

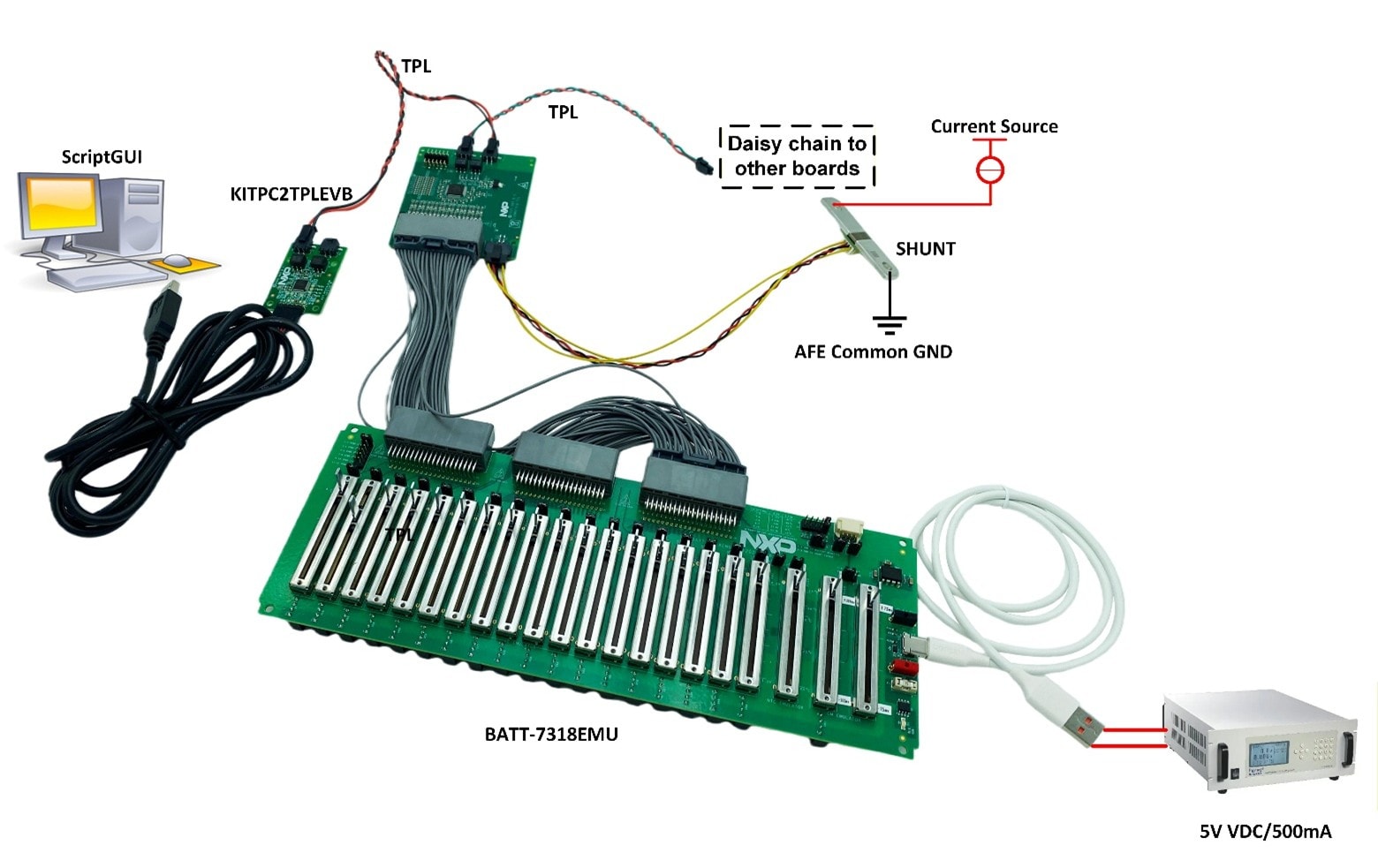

Figure 4. Setup Based on BATT-7318EMU

Figure 4. Setup Based on BATT-7318EMU

前页获取硬件
下一页设计资源

设计资源

板信息

软件

在使用此评估板之前，必须先安装软件。

  • GUI：ScriptGUI V3.5+
  • 适用于BMA7318的ScriptGUI插件

所有列出的软件均可从该评估板的信息页面“EVBMA7318-TLP TPL”，或在恩智浦GUI页面“BMS工具——ScriptGUI”获取。

更多参考资料

  1. EVBMA7318-TPL——关于该板的详细信息，包括文档、下载、软件和工具
  2. BMx7318——关于BMx7318 18通道锂电池电芯控制器IC的详细信息
  3. BATTT-7318EMU ——18通道锂离子电池模拟板
