二合一DC-DC与BMS概念验证快速入门

在此步骤中，确认已安装所需软件库，并且这些库与本项目中的其他软件组件兼容。您的PC上可能已安装了其中一些库。

2.1 AMMCLIB 1.1.40安装

成功下载.exe文件后，作为安装流程的第一步，将默认路径更改为：

C://S32DS.3.6.0/S32DS/software/

1. 进入S32 Design Studio (DS)后，点击“帮助”
2. 点击“S32DS扩展和更新”
3. 接下来，点击“管理站点”
4. 然后在“可用的S32DS软件站点”下添加一个条目
   1. 名称：AMMCLIB
   2. 位置链接为：

      http://www.nxp.com/lgfiles/updates/Eclipse/AMMCLIB/S32DS_3.5

      AMMCLIB Entry Setup



      AMMCLIB Entry Setup


5. 点击“应用并关闭”
6. AMMCLIB 1.1.40更新站点应显示为一个选项

2.2 平台间通信框架(IPCF)设置

在此步骤中，将在S32DS中安装IPCF的更新站点。

要在tresos Studio中使用IPCF，请执行以下步骤：

• 运行SW32K396_IPCF_1.1.0_D2502.exe，安装该应用
• 下一步，转到

  /X-in-1/eenvs/S32K396/2-in-1_DC-DC_FoxBMS/M7_2_MSC/S32K396_SSM_core2/util

• 复制make文件夹，其中包含所需的两个IPCF makefile
• 将make文件夹粘贴至IPCF安装文件夹中的以下目录：SW32K396_IPCF_1.1.0_D2502/eclipse/plugins/Ipcf_TS_T40D34 M11I0R0
• 打开plugin.xml文件
• 注释掉第59行和第60行

2.3 FreeMASTER驱动程序设置

安装S32 DS和FreeMASTER后，需将源文件链接至使用Tresos Studio构建的主安全内核。

在Tresos Studio中打开项目后，执行以下步骤：

• 转到：

  /X-in-1/eenvs/S32K396/2-in-1_DC-DC_FoxBMS/M7_2_MSC/S32K396_SSM_core2/util

• 接下来，打开common.mak

• 然后找到以下行：

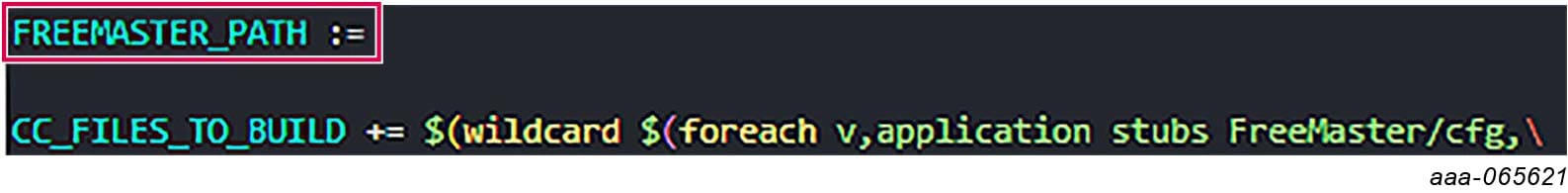

  图1. 将路径添加到FreeMASTER。

• 如上方图1所示，随后将现有路径替换为FreeMASTER驱动源文件路径，如：S32DS.3.6.0/S32DS/software/FreeMASTER_S32K3_v3.0/src

2.4 安全软件框架(SAF) EVAL驱动程序设置

使用.exe文件安装SW32K3_SAF_1.0.5_EVAL_D2502驱动程序后，请继续执行以下步骤：

• 从C:/EB/tresos/plugins/中删除下列插件：
  • Bist_TS_T40D34M10I5R0
  • eMcem_TS_T40D34M10I5R0
  • mSel_TS_T40D34M10I5R0
  • Safetybase_TS_T40D34M10I5R0
  • sBoot_TS_T40D34M10I5R0
  • sCheck_TS_T40D34M10I5R0
  • sReco_TS_T40D34M10I5R0
• 接下来，打开Bash终端并运行以下命令：

  • cd C://build/

  • export S32K39X_EB_ACP_DIR=C:/EB/tresos/

  • export S32K3_SAF_DIR=C:/NXP/SW32K3_SAF_1.0.5_EVAL_D2503/eclipse/plugins

  • python build_instance.py -c ../X-in-1/build.json --patch all

3.1 连接

在此步骤中，准备运行预构建二进制文件，或基于源代码构建电气化多合一项目。

要使用所提供的预构建二进制文件运行电气化多合一项目，安装所需的调试工具，并登录恩智浦软件目录。除非计划基于源代码构建项目，否则无需安装构建依赖项。

若要基于源代码构建电气化多合一项目：

• 登录到恩智浦软件目录
• 确认您的账号有权访问所需的产品目录和软件发布版本
• 下载恩智浦Package Manager捆绑包安装程序
• 运行捆绑包安装程序，并选择以下一种安装方法：
  • 一键式安装程序：使用捆绑包安装程序随附的预配置脚本，安装所需的软件发布版本
  • 手动安装：可单独安装每个依赖项
• 对于需要激活的软件，请参阅随捆绑包安装程序下载的用户手册，了解如何获取并输入所需的激活码

注：如果您的账号无权访问一个或多个高级软件发布版本，仍可通过烧写所提供的预构建二进制文件来运行项目。此选项无需从源代码构建项目，但必须安装所需的调试工具。

4.1 构建、加载

为帮助您了解如何搭建实验台，下方图2提供了一个示例。

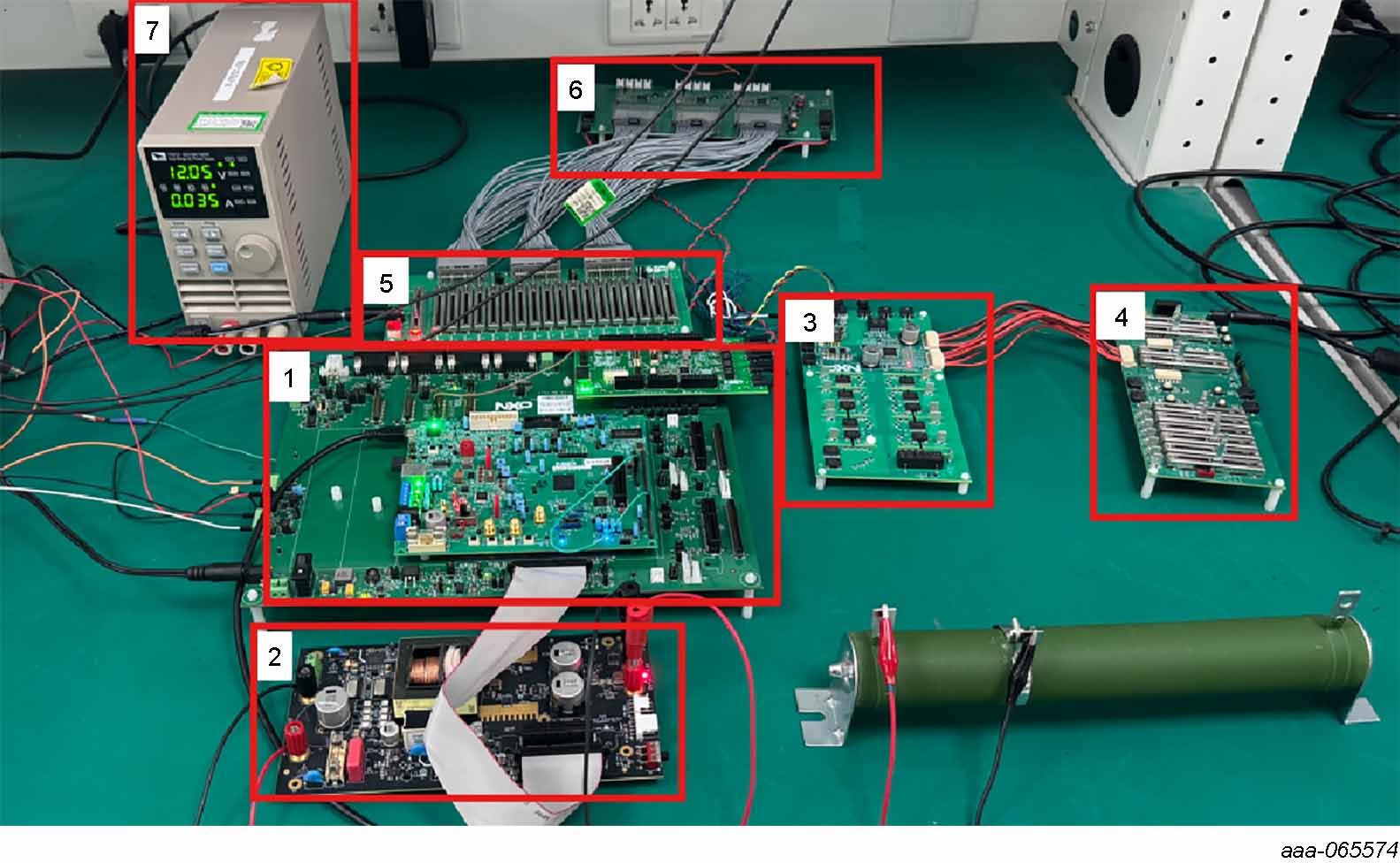

图2. 二合一概念验证实验台硬件布局。

上图中每个编号标签均对应下方列表中的相应项目详情：

1. 组装：
   1. XIN1-MB-S32X主板
   2. S32K396-BGA-DC1扩展板
   3. S32K396 1P40E电子控制单元(ECU)
   4. FRDM665SPIEVB传输协议链路(TPL)网关板
2. XIN1-DC-DC-LV DC-DC应用板
3. RDA777T2 BMS BJB板
4. PACK-BJBEMUL BJB模拟器
5. RD33774PC3EVB BMS CMU板
6. BATT-18EMULATOR 18节电池组模拟器
7. 电源

板信息

• UM12521：二合一DC-DC和BMS概念验证

更多资源

除了“多合一模块化平台设计”页面外，还可以访问相关的硬件和软件页面。
