EXPI-OS08A20快速入门

上次修改时间: Oct 5, 2025支持 EXPI-OS08A20

本文档内容

  • 1

    开箱即用
  • 2

    硬件设置
  • 3

    软件设置

1. 开箱即用

下一节将介绍EXPI-OS08A20摄像头模块的上电与使用方法。

开发套件包含:

  • EXPI-OS08A20摄像头模块
  • 4对白色尼龙螺钉和螺柱
  • 装配手册卡
  • 180mm,0.5mm间距,同侧22引脚FPC电缆

按照演示视频所示步骤,采用EXPI-OS08A20摄像头模块开始开发应用。如需了解更多信息,请访问该模块网页。

1.1 熟悉板

EXPI-OS08A20 Top View

EXPI-OS08A20 Top View

EXPI-OS08A20 Bottom View

EXPI-OS08A20 Bottom View

2. 硬件设置

本节介绍如何在EXPI-OS08A20摄像头模块和FRDM板之间建立连接。

2.1 连接摄像头模块与FRDM-IMX8MPLUS

要设置EXPI-OS08A20摄像头模块与FRDM-IMX 8MPLUS之间的硬件连接,请按照以下步骤操作。

2.2 FRDM-IMX8MPLUS

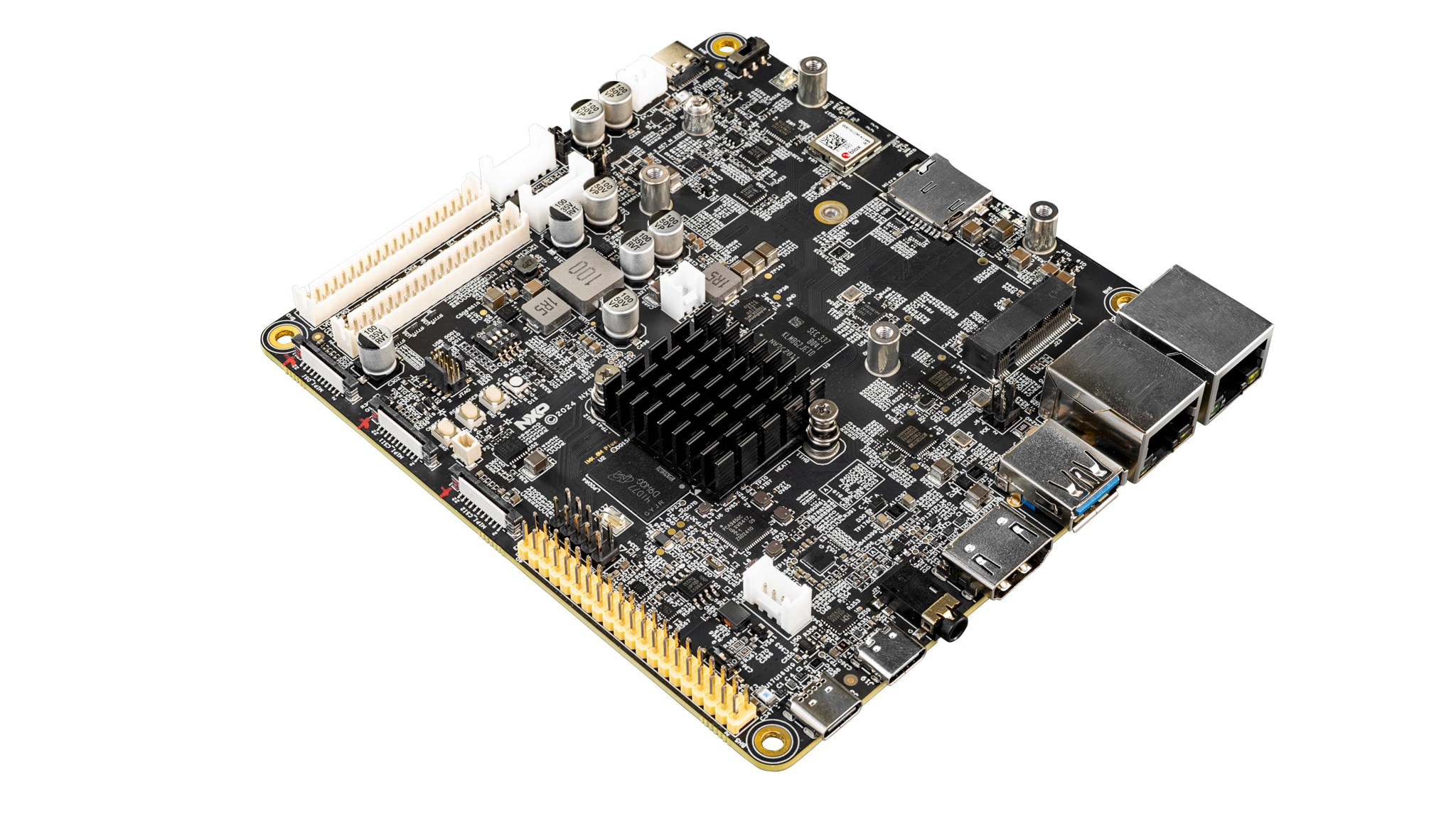

EXPI-OS08A20 Camera Module Angle

EXPI-OS08A20 Camera Module Angle

2.3 启动开关设置

SW5 [1:4]是启动配置开关。默认情况下,启动设备是eMMC/uSDHC1。

启动模式 SW5-1 SW5-2 SW5-3 SW5-4
串行下载器 0 0 0 1
USDHC1 8位eMMC 5.1 0 0 1 0
USDHC2 4位SD3.0 0 0 1 1

2.4 连接EXPI-OS08A20摄像头模块与FRDM-IMX8MP板

该模块支持灵活的硬件与软件集成,其配备的FPC连接器可从任一侧接入。有两种类型的FPC线可供选择:一种为同侧接触点,另一种为异侧接触点。为防止损坏摄像头模块,请在连接前务必检查线缆方向,因为电源反接可能导致设备损坏。

按照以下步骤组装硬件:

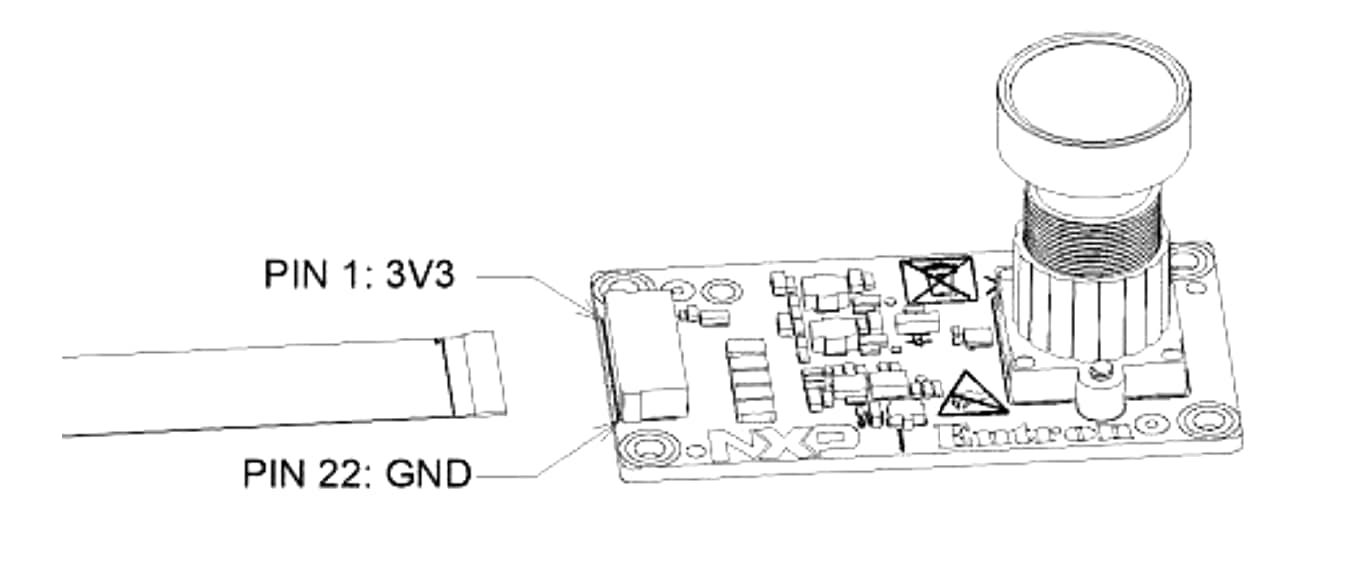

  1. 将FPC插入连接器
  2. FPC Cable and EXPI-OS08A20 Camera Module

    FPC Cable and EXPI-OS08A20 Camera Module

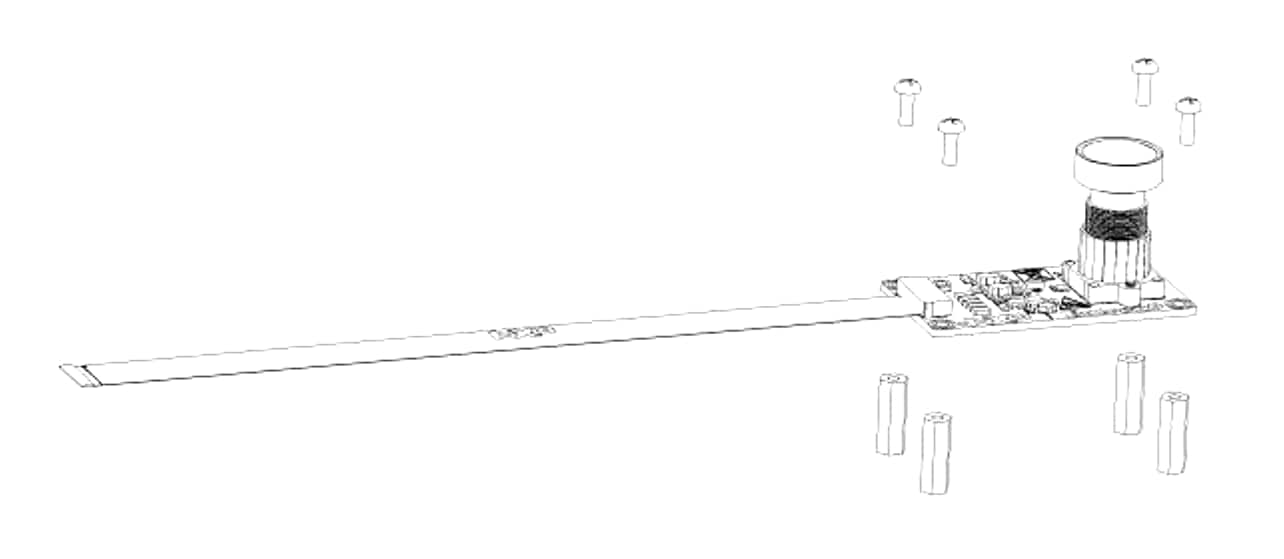

  3. 用螺钉和螺柱固定电路板作为支撑
  4. EXPI-OS08A20 Circuit Board Screws and Studs Placement

    EXPI-OS08A20 Circuit Board Screws and Studs Placement

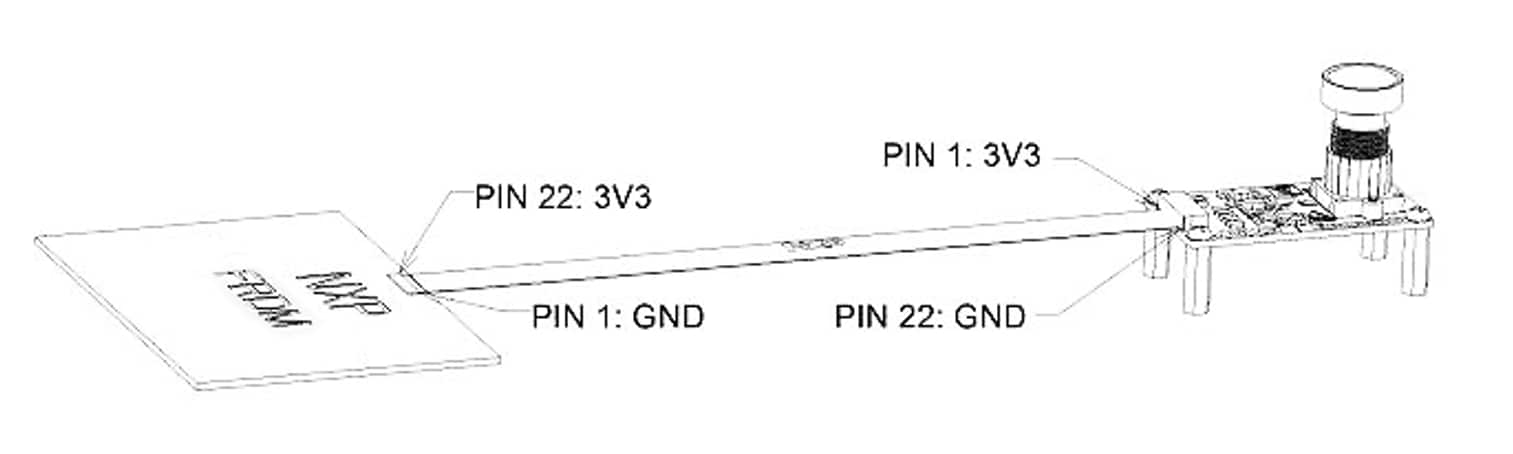

  5. 将FPC的另一端连接至FRDM-IMX8MPLUS
  6. FRDM-IMX8MPLUS Connected to EXPI-OC08A20 Camera Module with an FPC Cable

    FRDM-IMX8MPLUS Connected to EXPI-OC08A20 Camera Module with an FPC Cable

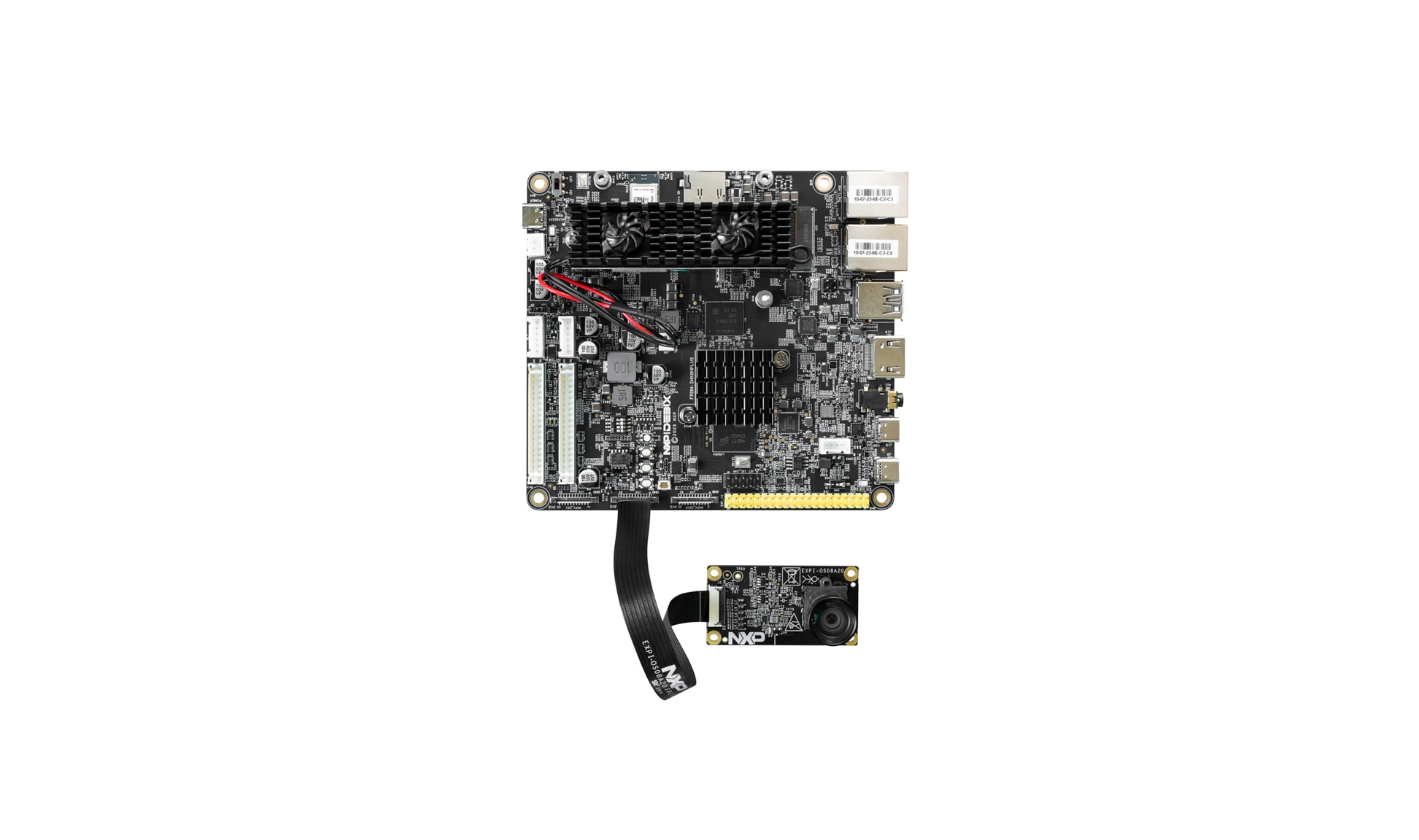

下图展示了使用随附的FPC线连接EXPI-OS08A20摄像头模块与FRDM-IMX8MP板的示意图。

EXPI-OS08A20 Camera Module Angle 2

EXPI-OS08A20 Camera Module Angle 2

3. 软件设置

本节介绍如何为EXPI-OS08A20摄像头模块设置软件。

在FRDM-IMX8MPLUS板上设置EXPI-OS08A20摄像头模块

要设置EXPI-OS08A20摄像头模块,请按照以下步骤操作:

3.1 下载预构建镜像

FRDM-IMX8MPLUS的最新预建镜像可在FRDM-IMX8MPLUS演示镜像上获取。镜像文件(扩展名为*.wic或*.wic.zst)包含一个分区镜像(带有U-Boot、内核等),适用于启动相应的硬件。

3.2 将预构建镜像更新到FRDM-IMX8MP板

根据启动源的不同,有几种更新镜像的方法:您可以使用官方UUU工具或第三方软件。

启动源/烧写工具 UUU 第三方烧写工具
eMMC 支持
SD 支持 支持

以下步骤介绍了如何使用带有预构建镜像的官方UUU工具,从eMMC和SD卡启动。如需了解其他方法,请参阅UG10195

要使用UUU更新FRDM-IMX8MPLUS,请遵循以下说明:

  1. GitHub mfgtools releases 下载UUU v1.2.39或更高版本
  2. 采用USB线缆连接电脑与板上的USB OTG/Type C端口,以便进行下载操作
  3. 对于FRDM-IMX8MPLUS,USB OTG端口标记为“USB1_C”。

  4. 使用USB线将标有“DEBUG”的USB Type-C连接器与主机电脑相连,以输出调试信息
  5. 将启动引脚设置为串行下载模式
  6. 以下表格列出了使FRDM-IMX8MPLUS进入串行下载模式的启动开关设置。

    开关名称 D1 D2 D3 D4
    SW5 0 0 0 1
  7. 烧写镜像:
    • 要将预构建镜像更新到SD卡上,运行以下命令:uuu -b sd_all imx-boot-imx8mpfrdm.bin imx-image-full-imx8mpfrdm.rootfs.wic
    • 要将预构建镜像更新到eMMC,运行以下命令:uuu -b emmc_all imx-boot-imx8mpfrdm.bin imx-image-full-imx8mpfrdm.rootfs.wic
  8. 要启动板,将启动开关更改为SD/eMMC启动模式并重置板
开关名称 D1 D2 D3 D4
SW5 0 0 1 1
开关名称 D1 D2 D3 D4
SW5 0 0 1 0

3.3 在FRDM-IMX8MPLUS上运行EXPI-OS08A20摄像头模块

  1. 要选择设备树,请执行以下步骤:
    1. "imx8mp-frdm-os08a20.dtb" - # single os08a20,连接至CSI1
    2. "imx8mp-frdm-dual-os08a20.dtb" - # dual os08a20,连接至CSI1和CSI2
  2. u-boot=> setenv fdtfile imx8mp-frdm-os08a20.dtb
    u-boot=> saveenv
    Saving Environment to MMC... Writing to MMC(2)... OK
    u-boot=> boot
  3. 检查subdev与video节点是否正确
  4. root@imx8mpfrdm:~# ls /dev
    … v4l-subdev0    …     video3
    … v4l-subdev1    …
    … v4l-subdev2    .
    … v4l-subdev3

    root@imx8mpfrdm:~# cat /sys/class/video4linux/video3/name
    viv_v4l20
  5. 运行Gstreamer进行捕获与显示
  6. $ gst-launch-1.0 -v v4l2src device=/dev/video3 ! "video/x- raw,format=YUY2,width=3840,height=2160" ! queue ! waylandsink
