AWS Libraries for S32K3快速入门
1. 开箱即用
S32K3X4EVB-T172是一款适用于通用工业和汽车应用的评估和开发板，也是启动该演示的必备要素。
注：此软件包中不含+12V电源和Micro USB线缆。+12V连接器为中心正极筒型，外直径5.5mm，内直径2.1mm。此外，所有演示都需要互联网连接，以便进行测试，需要一个以太网媒体转换器。可使用下面的恩智浦产品：RDDRONE-T1ADAPT。
如需获得S32K3X4EVB-T172快速入门信息，请参见S32K3X4EVB-T172汽车通用评估板快速入门。
2. 获取软件
AWS Libraries for S32K3 product有以下依赖项：
- S32 Design Studio for S32 Platform
- S32 Design Studio for S32 Platform v.3.4 Update 3 with support for S32K3 devices
- S32K3实时驱动程序2.0.1版
- FreeRTOS 2.0.1版，适用于S32K3平台
- SW32K3 TCPIP Stack 1.0.1 HF1版
- S32K3 AWS IoT Core 1.0.0版
2.1 获得集成开发环境
AWS Libraries for S32K3软件包与恩智浦的S32 Design Studio for S32 Platform v3.4 Update 3 IDE兼容。
S32 Design Studio平台可执行文件的查找方式为：进入Automotive SW → S32K3 → S32 Design Studio，转到Previous (上一步)选项卡，选择S32 Design Studio for S32 Platform v.3.4 with support for S32K3 devices，然后下载S32DS.3.4_b201217_win32.x86_64.exe。
如需了解更多有关IDE安装的更多信息，请遵循安装指南。
2.2 下载S32K3xx开发包
此外，S32 Design Studio for S32 Platform v.3.4 Update 3 with support for S32K3 devices包必须安装在S32 Design Studio for S32 Platform v.3.4 with support for S32K3 devices的上面。
Update 3与S32 Design Studio平台可执行文件的位置相同，其查找方式为：进入Automotive SW → S32K3 → S32 Design Studio，转到Current (当前)选项卡，选择S32 Design Studio for S32 Platform v.3.4 Update 3 with support for S32K3 devices，然后下载SW32K3_S32DS_3.4.3_D2112.zip。
2.3 下载HSE固件
AWS Libraries for S32K3使用HSE安全引擎，因此必须在设备上安装HSE FW 0.2.1.0 RTM。

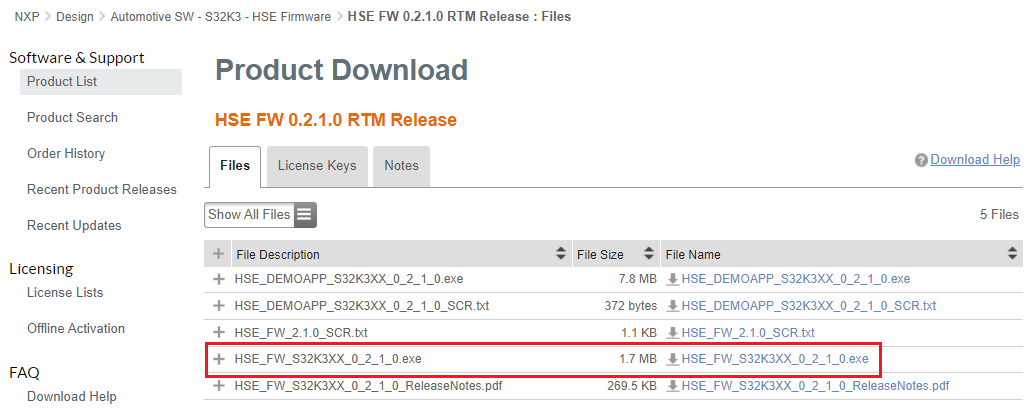

固件(HSE_FW_S32K3XX_0_2_1_0.exe)可从Automotive SW → S32K3 Standard Software → Automotive SW → S32K3 → HSE Firmware → HSE FW 0.2.1.0 RTM Release下载。
演示应用单独提供，包含如何在出厂新设备上配置HSE固件的详细信息，并演示其安全功能的常见用例。演示应用可在此处找到(需登录)。
2.4 获取实时驱动程序
Automotive SW → S32K3 Standard Software → Automotive SW → S32K3 → Real-Time Drivers for Cortex-M → S32K3 Real-Time Drivers Version 2.0.1 → SW32K3_RTD_4.4_2.0.1_DS_updatesite_D2207.zip
2.5 下载FreeRTOS
Automotive SW → S32K3 Reference Software → Automotive SW → S32K3 → FreeRTOS → SW32K3_FreeRTOS_10.4.6_2.0.1_D2209 → SW32K3_FreeRTOS_10_4_6_UOS_2_0_1_DS_updatesite_D2209.zip。
2.6 下载TCP/IP协议栈
Automotive SW → S32K3 Reference Software → Automotive SW → S32K3 → Stacks → SW32K3 TCPIP Stack version 1.0.1 HF1 → SW32K3_TCPIP_RTM_1_0_1_HF1_D2209_updatesite.zip。

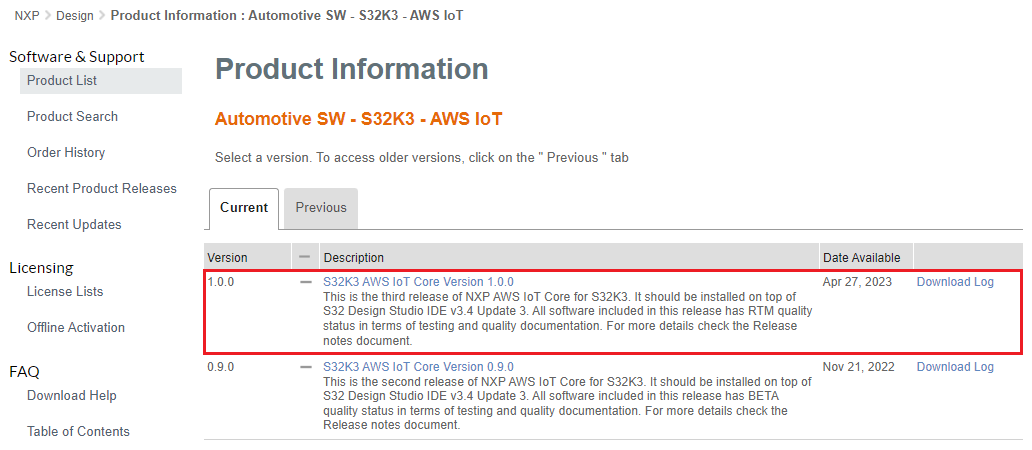

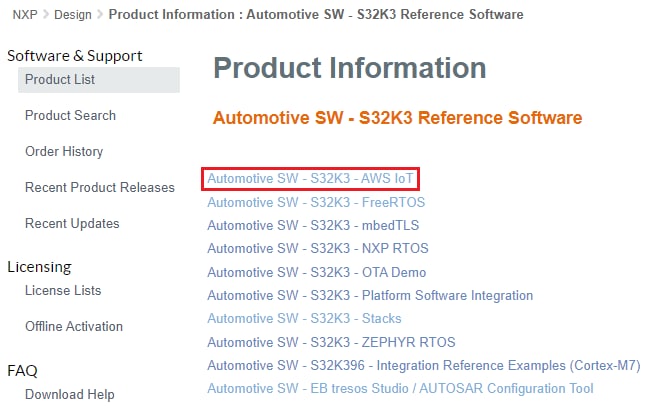

2.7 下载AWS Libraries for S32K3
Automotive SW → S32K3 Reference Software → Automotive SW → S32K3 → AWS IoT → S32K3 AWS IoT Core Version 1.0.0 → SW32K3_AWS_IOT_CORE_1.0.0_D2304_updatesite.zip
3. 安装软件
本节介绍如何安装上一节中下载的软件包。
3.2 在S32 Design Studio中安装更新站点
上面的大部分软件(开发包、RTD、FreeRTOS、TCP/IP、AWS Libraries for S32K3)将以S32 Design Studio的更新站点(.zip档案)的形式下载，可以按照以下步骤安装在S32 Design Studio中：

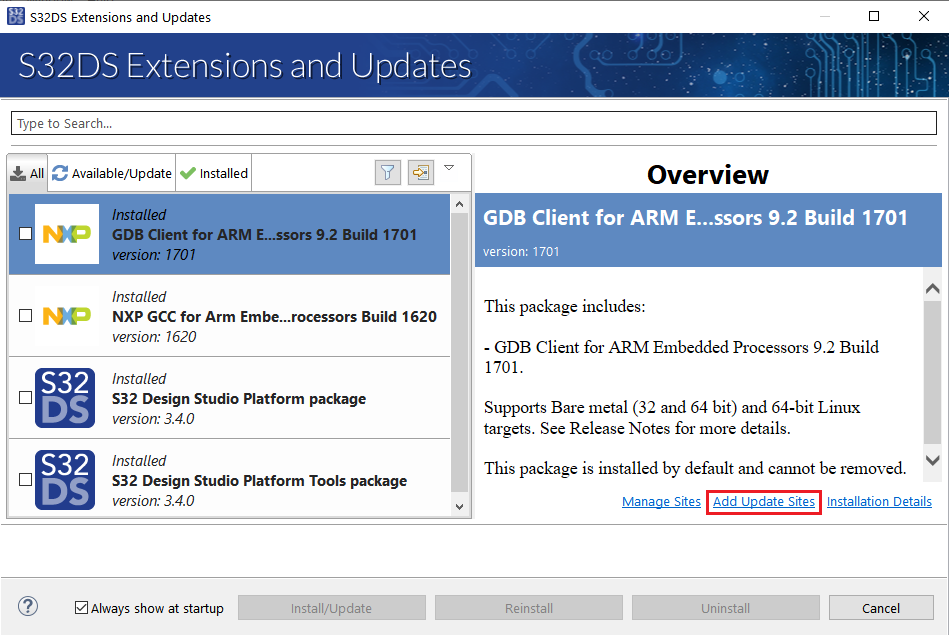

- 在菜单栏选择Help → S32DS Extensions and Updates (帮助→ S32DS扩展与更新)，选择Add Update Sites (添加更新站点)
- 进入带有可下载ZIP文件的目录。选择上一节中下载的所有ZIP文件，点击“打开”，然后点击“确定”
- 在“S32DS扩展与更新“”对话框中，按以下顺序选择并安装所需的软件包：

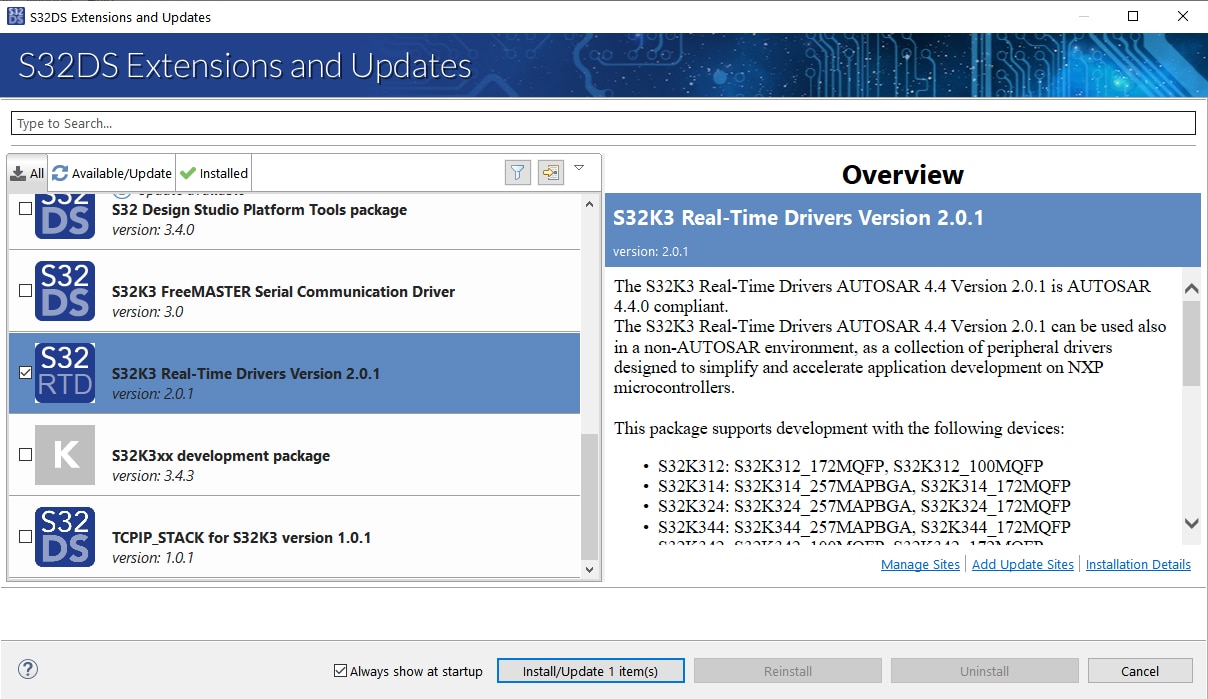

- 选择S32K3实时驱动程序2.0.1版并安装(开发包默认安装)

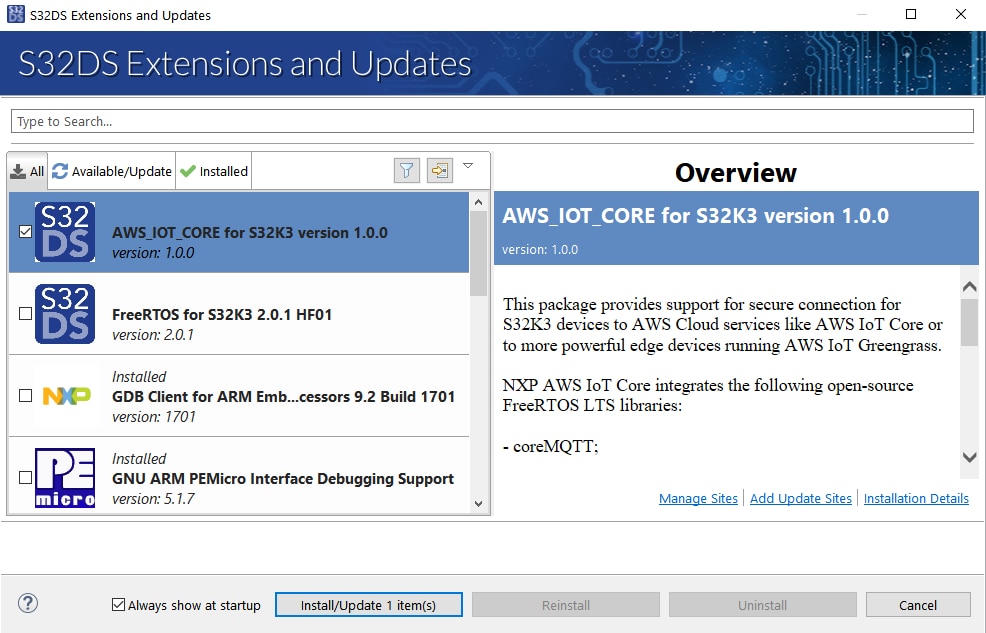

- 选择AWS_IOT_CORE for S32K3 1.0.0版并安装(其余的依赖项将默认安装)
3.3 在设备上安装HSE固件
HSE固件有两个版本：
- Full memory (全内存模式)
- A/B Swap (A/B交换)
AWS Libraries for S32K3使用A/B Swap版本，但如果不需要OTA更新功能，也可以使用Full memory版本。
安装固件的步骤如下所示：
- 使用引导设置安装HSE固件和演示应用

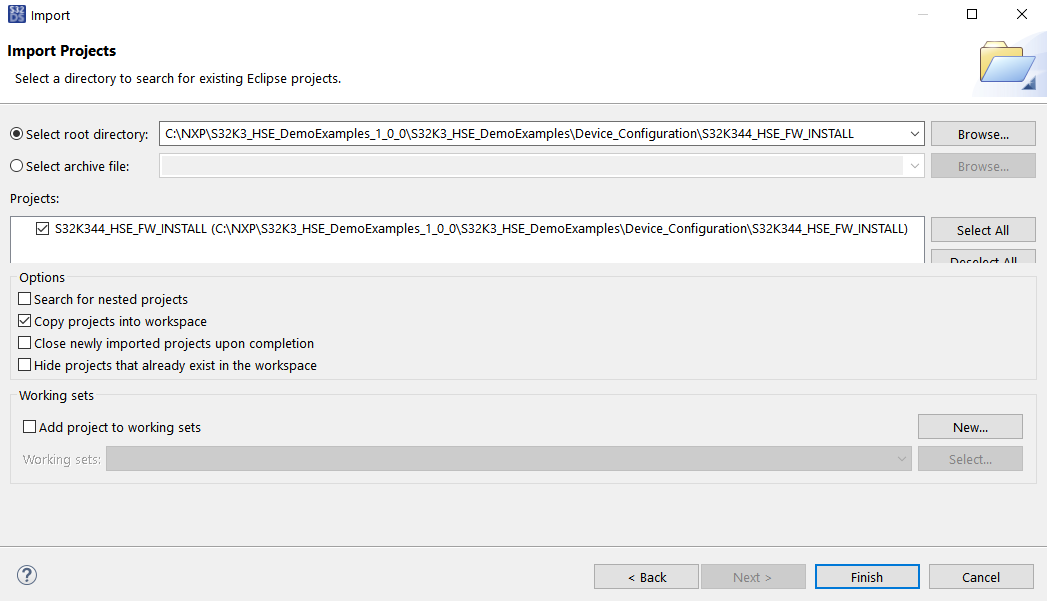

- 选择File → Import… → General → Existing Projects into Workspace，然后转到示例位置，导入S32 Design Studio中的固件安装示例(
/S32K3_HSE_DemoExamples/Device_Configuration/S32K344_HSE_FW_INSTALL - 构建项目

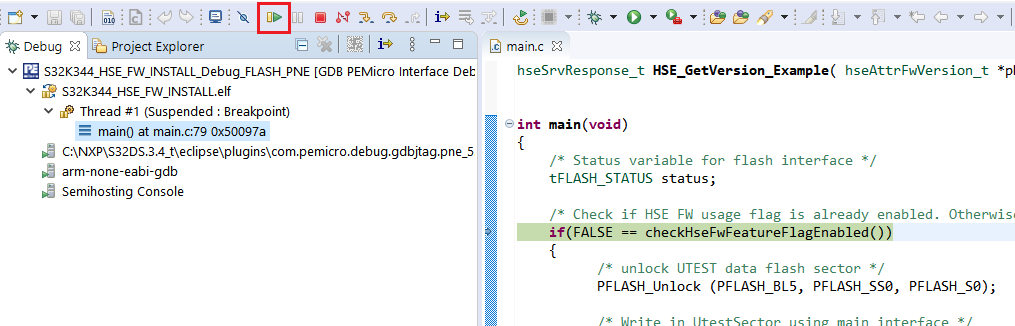

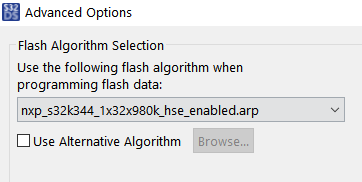

- 调试示例(如果使用固件的A/B swap版本，则用

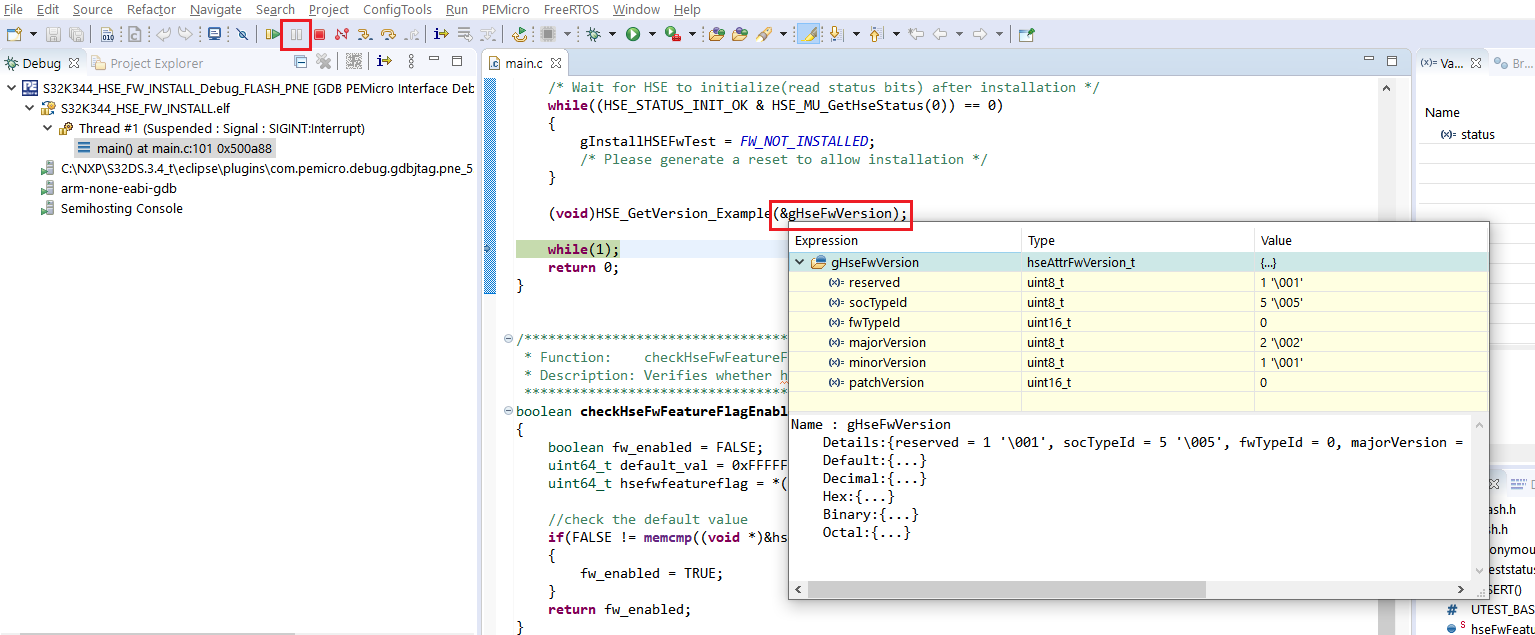

AB_SWAP取代FULL_MEM，如下所示) - 要检查HSE固件是否正确安装，可以暂停应用并查看gHseFwVersion变量的值
如需了解详情，请参见项目中包含的Readme.md文件。S32K3xx安全概述和启动培训(需登录)介绍了S32K3的安全功能。也可以访问我们的安全文件(需要NDA)部分，深入了解安全信息。安全访问权限的注册指南可以在这里找到。
4. 创建AWS账号
如果您目前还没有AWS帐号和用户，请参见在线AWS文档创建AWS账号 。要开始，请按以下各章节中介绍的步骤进行操作：
注意“注释”。
5. 构建、运行
AWS Libraries for S32K3包含多个展示AWS IoT Core连接的演示。描述如何导入、构建和运行演示的步骤适用于所有包含的演示，但我们建议从aws_mqtt_s32k344演示开始，以确认设备能够与AWS IoT Core进行通信。
5.1 创建S32DS项目，从aws_mqtt_s32k344示例开始
打开S32 Design Studio，转到File → New S32DS Project From Example，选择aws_mqtt_s32k344(可以在搜索框中输入aws进行搜索)。然后点击Finish (完成)。
5.2 配置demo_config.h
为了成功构建项目并连接到AWS IoT Core，必须在include/demo_config.h文件中填写有关AWS IoT端点和在AWS IoT部分的“创建资源”中创建的物联网内容的信息。
一些宏是必选项(它们在文件中被作为参考注释掉了，但应由用户定义)：
-

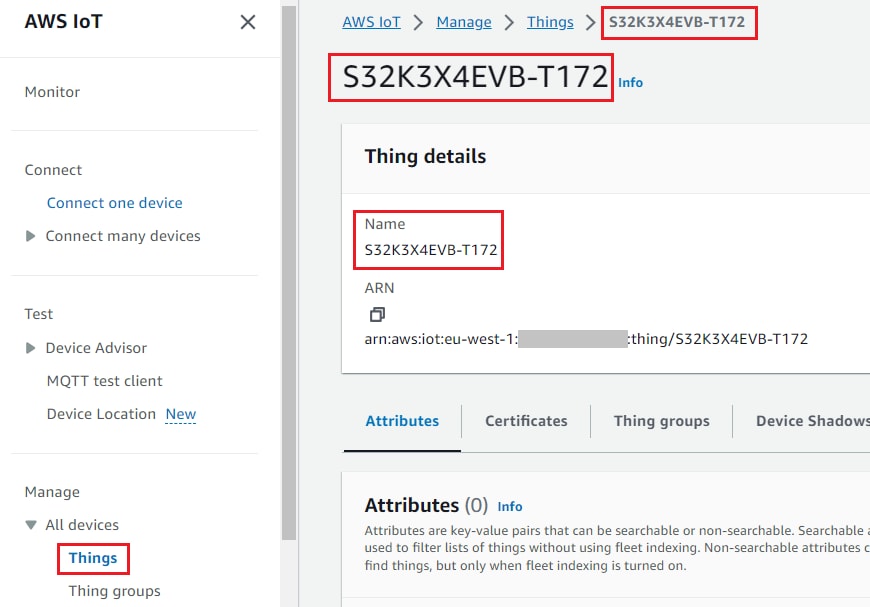

democonfigCLIENT_IDENTIFIER必须设为Thing Name (事物名称)。
-
democonfigMQTT_BROKER_ENDPOINT必须设为AWS IoT Core端点。
-
democonfigMQTT_BROKER_PORT用于安全MQTT连接的端口可以是8883 (通常用于安全MQT连接)或443 (可以在受限的网络环境中使用)。
-
democonfigROOT_CA_PEM该证书用于识别AWS IoT服务器，可公开。可以从这里检索，也可以在AWS IoT Console创建“事物”的过程中下载。
-
democonfigCLIENT_CERTIFICATE_PEM客户端设备的证书——在AWS IoT Console中创建“事物”的过程中生成。
-
democonfigCLIENT_PRIVATE_KEY_PEM客户端设备的私钥——在AWS IoT Console中创建“事物”的过程中生成。
有关如何设置每个宏的详细信息，请参见include/demo_config.h文件注释。
5.3 生成配置和代码
双击aws_mqtt_s32k344.mex文件，或点击S32 DS右上角的符号(如下所示)，打开“外设”视图。
从窗口左上方选择现有的项目(aws_mqtt_s32k344)。

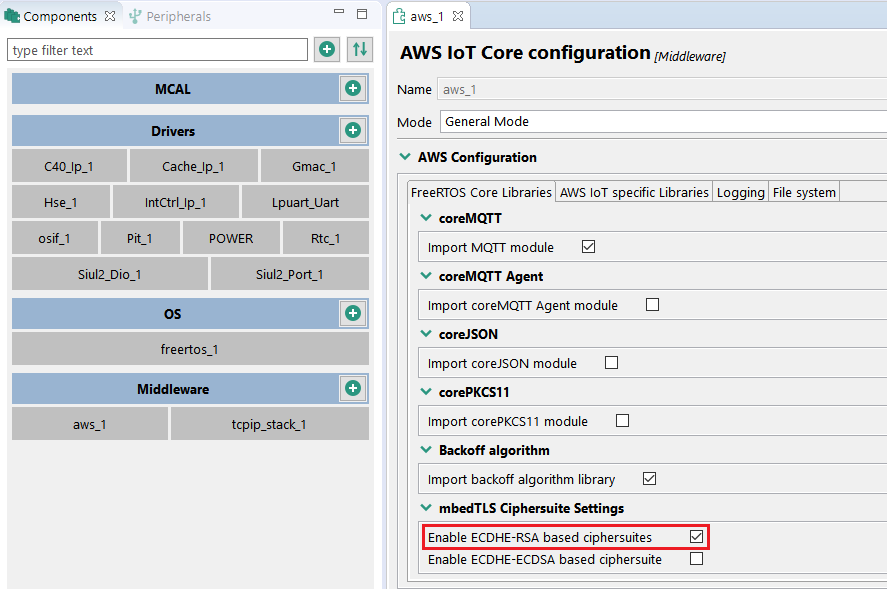

不同组件的配置可以通过选择其中任何一个来更新(当前示例不需要)。这是aws组件示例：
aws组件允许您配置mbedTLS的密码套件设置。如果默认情况下从IoT Console生成设备证书和私钥，它们将基于RSA，因此必须相应地更新密码套件：
点击“更新代码”按钮(当要生成新的配置文件时为绿色)。
等待代码生成完成，然后继续执行下一步(当右下角的“更新代码”消息消失时)。
5.4 构建项目
点击S32 DS右上角的符号，再次切换到C/C++视图。
点击“构建”按钮(锤子符号)。
等待构建操作完成，然后再继续下一步。
5.5 运行演示
连接调试器，通过J428端口将板连接到互联网，并按照S32K3x4EVB快速入门中的说明为其上电。
点击S32 DS中的“调试”按钮对应的向下箭头，然后选择“调试配置” 选择aws_mqtt_s32k344_Debug_FLASH_PNE，点击“调试”按钮。
等待调试会话启动，然后点击“继续”按钮继续执行应用。
6. 在AWS IoT Core中验证消息
6.1 AWS IoT Core Console

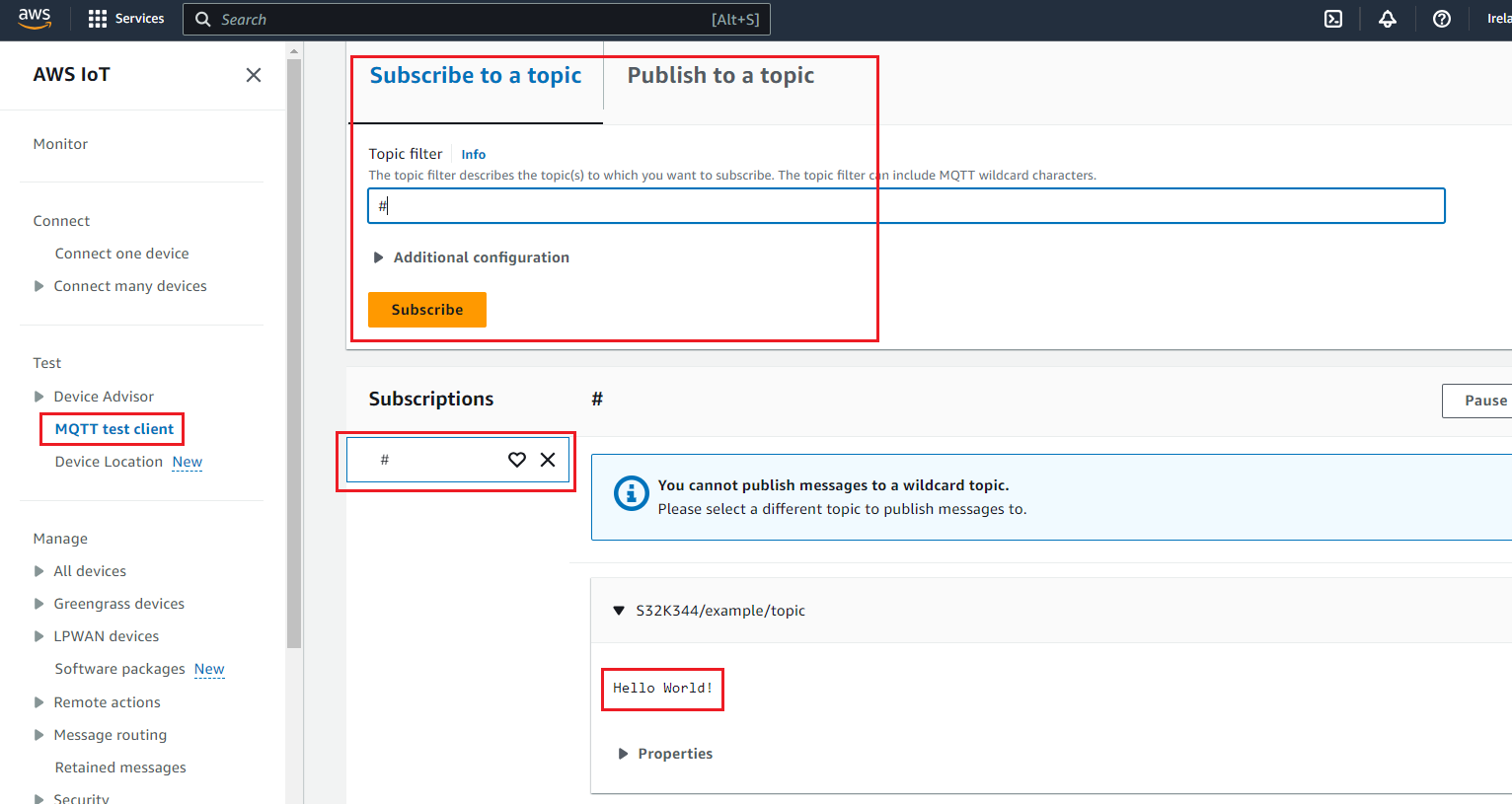

在AWS IoT Core console 中，从“导航”窗口选择“测试”，选择MQTT测试客户端。选择“订阅主题”，输入主题(或使用#通配符查看所有主题)，然后选择“订阅”。在收到消息时就会显示出来。
7. 调试
7.1 调试流程
您可以在与OpenSDA接口有关的虚拟COM上连接串行终端，查看执行进度(可以在设备管理器中查看)。
当示例开始运行时，将打印类似于以下内容的日志：
如果成功执行，除了按照AWS IoT Core中的Verify (验证)消息部分验证AWS IoT Core是否接收到MQTT消息外，您还应该在执行结束时看到以下消息：
日志记录级别可以在“外设”视图中更新，如“构建和运行演示”部分第3步所示进行访问。日志记录设置位于aws组件的“日志记录”选项卡中：
如果在配置程序中更新了日志记录设置或其他任何内容，则需要生成并重新构建代码，如“构建和运行演示”部分第3步和第4步所示。
当按照“运行演示”部分的指示运行项目时，可以使用S32 Design Studio中内置的调试器(例如，您可以在点击“继续”之前设置断点，或者暂停执行并检查当前执行的代码)。有关调试的详细信息，请参见《S32DS用户指南》(“调试”章节)，该指南位于S32 Design Studio安装中：
/S32DS/help/pdf/S32DS_User_Guide.pdf 为设备配置凭证
为设备配置凭证
如何为设备配置凭证在aws_pkcs11_mqtt_s32k344演示中进行了展示。除了标准的MQTT示例外，此示例还使用corePKCS11库为设备配置客户端证书和私钥。corePKCS11库与S32K3硬件安全引擎(HSE)集成。
在demo_config.h的配置中添加了一个宏。
#define democonfigPROVISION_DEVICE必须定义这个宏，才能使用下面定义的客户端证书和私钥配置设备。在运行一次示例后，可以取消宏的定义，因为证书将存储在FLASH中，私钥将存储在HSE中。
配置在src/aws_dev_mode_key_provisioning.c中实现的vDevModeKeyProvisioning()函数中实现。如果定义了democonfigPROVISION_DEVICE宏，则由src/main.c中的InitTask()调用该函数。
或者，可以使用AWS Libraries for S32K3中包含的mbedTLS库，也可以与S32K3硬件安全引擎(HSE)集成。
演示
恩智浦AWS IoT Core支持产品提供了以下S32 Design Studio项目作为示例。
aws_mqtt_s32k344
此示例用于创建与AWS IoT帐户的MQTT连接。该设备将向AWS端点发布MQTT主题消息，并能够从服务器接收发布消息，该设备将用确认消息回复该服务器。
此示例项目基于MQTT_Mutual_Auth演示 创建。
aws_pkcs11_mqtt_s32k344
除了标准的MQTT示例外，此示例还使用corePKCS11为设备配置客户端证书和私钥。
此示例项目基于corePKCS11_MQTT_Mutual_Auth演示 创建。
aws_ota_s32k344
此示例用于展示AWS IoT Core的无线更新功能。
该示例启动OTA代理并侦听来自AWS服务器的传入更新请求。一旦更新开始，一个新的固件镜像将被下载到闪存中，设备将重新启动，加载新镜像。
此示例项目基于OTA 演示创建。
aws_defender_s32k344
此演示创建了一个应用任务，演示如何收集指标，以JSON格式构建device defender报告，并通过与AWS IoT MQTT Broker的安全MQTT连接将其提交给AWS IoT Device Defender服务。该演示包括标准的网络指标以及自定义指标。对于自定义指标，演示包括：
- 名为"task_numbers"的指标，它是一个FreeRTOS任务ID列表。这个指标的类型是“编号列表”
- 名为"stack_high_water_mark"的指标，它是演示应用任务的协议栈高水印。这个指标的类型是“编号”
此示例项目基于Device_Defender 演示创建。
aws_shadow_s32k344
此演示展示了如何使用AWS IoT Device Shadow库连接到AWS IoT Device Shadow服务。它使用coreMQTT库与AWS IoT MQTT Broker通过TLS (相互验证)建立MQTT连接，并使用coreJSON库解析器来解析从AWS Shadow服务接收的阴影文档。
演示展示了基本的阴影操作，例如如何更新阴影文档和如何删除阴影文档。该演示还展示了如何向coreMQTT库注册回调函数，以处理从AWS IoT Device Shadow服务发送的shadow/update和/update/delta消息。
此示例项目基于Device_Shadow 演示创建。
aws_gg_demo_s32k344
该项目将运行AWS IoT Core的S32K344 (代表Greengrass设备)连接到运行GoldVIP的S32G2 RDB2 (代表Greengrass Core)，并将诊断发布到SiteWise仪表板，展示Greengrass的功能。它需要额外的先决条件，演示说明中提到了这些先决条件。
如需了解有关运行演示的详细信息，请参见示例的description.txt文件。
设计资源
板文档
支持
故障排除
本章介绍了运行AWS IoT Core演示时可能遇到的一些常见问题。
软件无法上传到MCU，电源域LED周期性闪烁
这是由于没有按时喂安全SBC中的看门狗并重置MCU。在这种情况下，请根据此处描述的步骤执行上电过程。
演示执行卡在InitHseMbedTls()
此问题表明HSE FW未正确安装。请再次查看第3.3节“在设备上安装HSE固件”中的步骤。
演示执行卡在InitTask()
该板正在通过DHCP获取IP地址。如果执行被困在以下循环中：
while (!dhcp_supplied_address(&network_interfaces[i]))可能指示没有为板提供IP地址，如果DHCP服务器不正常运行，就会发生这种情况。
如果不想使用DHCP，可以在Netif选项卡中tcpip_stack组件的“外设”视图中更改设置。
ERROR: TLS Handshake Failed Trying to Connect (错误：TLS握手尝试连接失败) X509——证书验证失败
在串行日志中看到此错误可能表示服务器证书验证失败。一个可能的原因是RTC中当前时间配置错误。可以通过直接修改generate/src/Rtc_Ip_BOARD_InitPeripherals_PBcfg.c文件或更新“外设”视图中的配置并使用“更新代码”生成代码来进行更新：
如需了解详细信息，请参见AWS在线文档排除AWS IoT的故障 。
