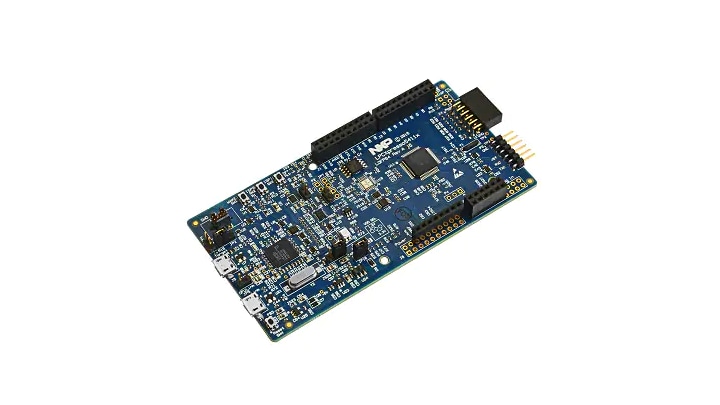

LPCXpresso54114电路板

OM13089

滚动图片以放大

LPCXpresso系列电路板为恩智浦Cortex-M微控制器提供强大而灵活的开发系统。LPCXpresso54114电路板由恩智浦开发，用于支持LPC54110系列MCU的评估和原型设计，其低功耗特性能帮助您轻松启动项目设计。

LPCXpresso™是由恩智浦提供的一款低成本开发平台，支持恩智浦基于Arm的微控制器。该平台包括一个基于Eclipse的简化IDE和附带JTAG调试器的低成本目标板。LPCXpresso是一个端到端解决方案，支持嵌入式工程师开发从初始评估到最终生产的所有应用程序。

此电路板的订购代码为OM13089。

The LPCXpresso54114 board is now supported by Arm® Mbed™ OS and Zephyr OS, both open source embedded operating systems for developing the Internet of Things.

产品详情

选择区域:

支持的器件

处理器和微控制器

LPC54000 Cortex-M4

  • LPC541XX: 基于Arm® Cortex®-M4内核的低功耗微控制器(MCU)，带有可选的Cortex®-M0+协处理器

接口

USB PD-PHY和CC逻辑

特征

微控制器

    LPC54114 Arm® Cortex®

  • M4 running at up to 100 MHz
  • 256KB flash
  • 192KB SRAM

调试

  • On-board, high-speed USB based, Link2 debug probe with ARM’s CMSIS-DAP and SEGGER J-Link protocol options
  • Link2 probe can be used with on-board LPC54114 or external target
  • 支持外部硬件调试器
  • 内置功耗测量
  • UART, I2C and SPI port bridging from LPC54114 target to USB via on-board debug probe
  • FTDI UART连接器

电源管理

  • On-board 1.8/3.3V or external power supply options.

数据连接

  • Full speed-speed USB device port

存储器

  • 8Mb Macronix MX25R SPI flash.

用户接口

  • 3色LED
  • Target Reset (目标重置)、ISP和WAKE (唤醒)按钮

扩展

  • LPCXpresso V3 expansion connectors with Arduino® UNO Rev3 support
  • PMod™ / external host connector

购买选项

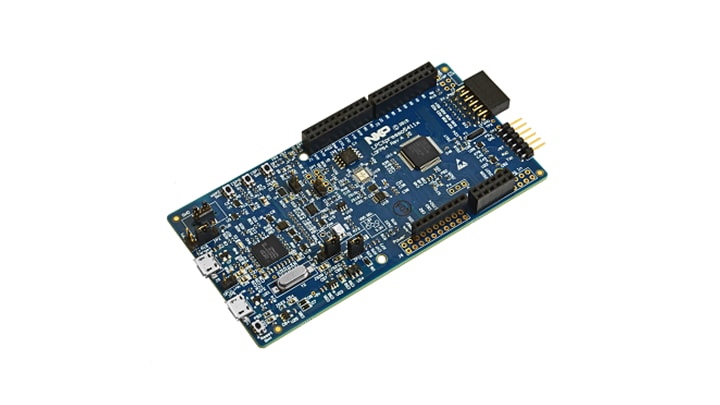

OM13089-Image

点击展开

  • OM13089

  • LPCXpresso board for LPC54114.

  • CNY409.69
  • 数量为 1
从分销商处购买
