基于i.MX RT117H且带有ML视觉、语音和图形UI功能的恩智浦EdgeReady Smart HMI解决方案

SLN-TLHMI-IOT-RD

点击播放视频

恩智浦EdgeReady智能人机界面(SMHMI)解决方案利用i.MX RT117H跨界微处理器，使开发人员能够在其产品中快速轻松地启用多模式的智能免提功能，包括机器学习(ML)、人脸识别、手势识别、远场语音控制和2D图形用户界面(GUI)。 这些功能可以混合和搭配，以使用恩智浦的单个高性能跨界MCU简化整体系统的设计。

此解决方案的开发套件SLN-TLHMI-IOT具有多种功能，可帮助最大程度地加速产品和服务上市、降低风险和减少开发工作量，包括完全集成的全包式软件、硬件参考设计和恩智浦一站式支持，可以实现开箱即用。借助i.MX RT117H，人脸/手势识别和语音控制可以完全离线执行，从而消除了对云的需求以及随之而来的隐私和延迟问题。

除了生产级的人脸/手势识别、AFE内置远场语音控制和高级GUI功能，其软件框架还为设计人员提供了自定义视觉、语音功能和将这些功能结合所需的灵活性。i.MX RT117H用于大量HMI应用，包括但不限于消费电子、工业控制等。

产品详情

选择区域:

框图

选择框图:

智能HMI解决方案开发套件硬件

Smart Touchless HMI Solution Development Kit Hardware Block Diagram

智能HMI解决方案开发套件软件

Smart HMI Solution Development Kit Software
获取框图PDF

支持的器件

处理器和微控制器

i.MX RT跨界MCU

  • i.MX-RT1170: i.MX RT1170跨界MCU系列——首款GHz MCU，带Arm® Cortex®-M7和Cortex-M4内核

无线连接

Wi-Fi® + 蓝牙®

  • IW416: 2.4/5 GHz双频1x1 Wi-Fi® 4(802.11n)+ Bluetooth® 5.2解决方案

特性

全包式解决方案

  • 不仅可以使用恩智浦的单个跨界MCU进行传统触屏控制，还可利用机器视觉、免提远场语音控制和高级图形用户界面启用智能HMI应用，从而简化整体系统设计
  • 生产级软件的完整源代码(ML/AI知识产权除外)访问，该软件具有丰富的中间件和驱动程序支持、预集成和平台优化的语音和视觉AI算法，以及支持双核的框架架构，可加速开发流程　　　
  • 即插即用的开箱即用体验，包括三个演示用例：咖啡机、电梯、智能家居面板
  • 成本和规格优化的硬件参考设计
  • 恩智浦一站式支持

MCU

  • 恩智浦i.MX RT117H跨界MCU

存储器

  • 2MB SRAM(即内置MX RT117H)
  • 32或64MB QSPI或NOR Flash模块
  • 32MB SDRAM模块

机器视觉

  • 720P RBG和/或VGA红外图像传感器
  • 支持通过人脸识别进行用户识别
  • 支持通过识别手掌形状进行手势控制

语音控制

  • 2个板载数字麦克风。通过扩展板提供其他麦克风（不包括）
  • 回声消除、噪声抑制、波束赋形和声导引头插入　　　
  • 使用VIT唤醒单词和本地语音命令
  • 第三方离线语音控制补充选项

图形显示用户界面

  • 5.5英寸720p MIPI液晶显示器
  • 支持轻量级通用图形库(LVGL)+ VGLite 2D显卡加速器
  • 咖啡机、电梯和智能家居面板GUI开箱即用

无线连接

  • 恩智浦IW416支持双频1x1 Wi-Fi 4+BLE 5.2组合端口
  • 云端设备管理、用户数据管理、OTA等　　　　　　
  • Matter协议支持

工具链

  • 恩智浦MCUXpresso IDE

购买选项

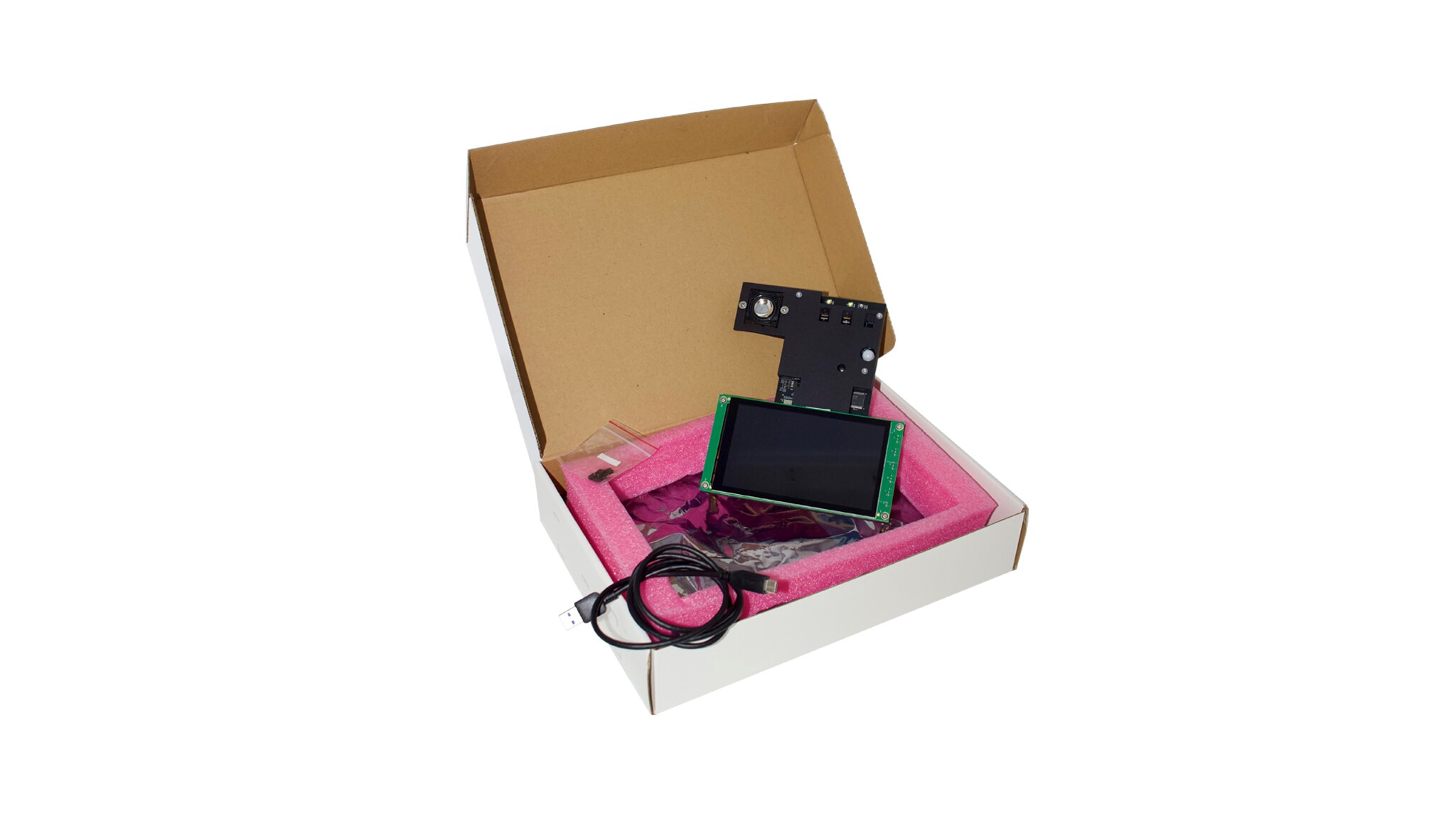

SLN-TLHMI-IOT-Image

点击展开

  • SLN-TLHMI-IOT

  • NXP EdgeReady Smart HMI Solution based on i.MX RT117H with ML Vision, Voice and Graphical UI.

  • 套件包含：

    • i.MX RT117H免接触式HMI解决方案开发套件
    • USB C型线缆
  • CNY2,147.57
  • 数量为 1
    • 供货状态: 有货
    • 库存: 36
    • 运单: 正常情况下 1-2个工作日内发货
