恩智浦已不再生产此开发板。尽管授权供应商可能仍供应该产品，但库存和可订购情况可能有所不同。请在购买前直接联系供应商确认供货情况。

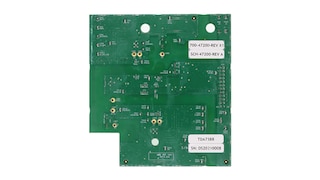

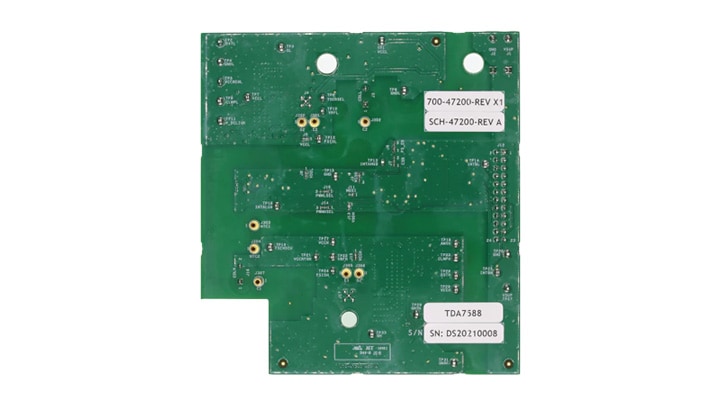

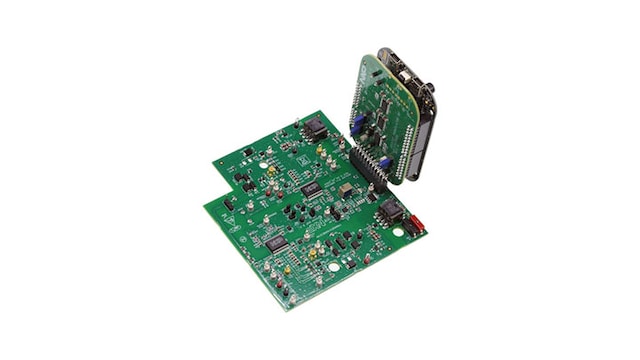

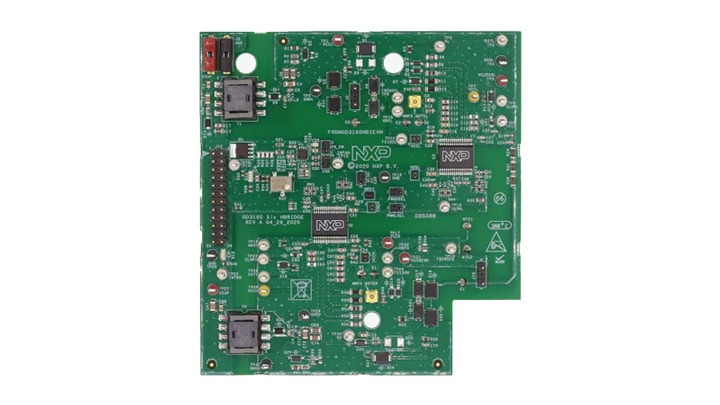

FRDMGD3160HBIEVM是一款半桥评估套件，安装了两个GD3160单通道IGBT/SiC MOSFET栅极驱动设备。该套件包含FRDM KL25Z微控制器硬件，用于连接安装有Flex GUI软件的PC，可采用菊花链或独立配置的方式与MC33GD3160栅极驱动器上的SPI寄存器进行通信。

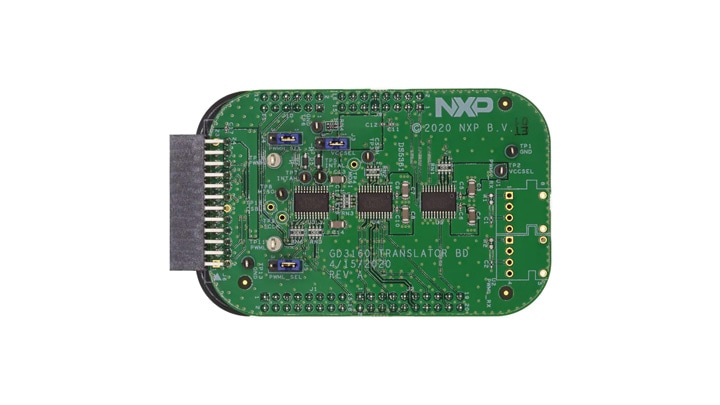

GD3160转换板用于将MCU和GD3160栅极驱动器之间的3.3V信号转换为5.0V信号。评估套件可以连接到HybridPACK^™Drive SIC/IGBT模块或onsemi VE-trac^™IGBT模块的单相，以进行半桥评估和应用开发。

设计文件

软件

产品详情

支持的器件

通用负载开关

动力和发动机控制

GD3160: 面向SiC MOSFET的具有段式驱动的先进高压隔离栅极驱动器

特性

基本信息

与HybridPack IGBT或SiC MOSFET模块兼容
Flex GUI可与该套件配套使用
菊花链SPI接口可配置
可轻松配置跳线选项
可使用Flex GUI配置SPI寄存器选项
双脉冲和短路评估
不含用于外部PWM输入的可选光纤连接

购买选项

点击展开

FRDMGD3160HBIEVM
停产

GD3160 HP Drive Half-Bridge Evaluation Kit .

套件包含

该半桥评估套件具有面向IGBT/SiC MOSFET的GD3160栅极驱动设备

组装和测试好的FRDMGD3160HBIEVM板，放在防静电袋中
连接FRDM-KL25Z的3.3V至5.0V转换板(KITGD3160TREVB)
USB线，Type A公头/Type mini B公头，3英尺
快速入门指南

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

3 文件

紧凑列表

FRDMGD3130HB2EVM half-bridge evaluation board[UM12624]

HTML | PDFOct 9, 2026版本更新 1.1

Getting Started with the FRDMGD3160HBIEVM[GS-FRDMGD3160HBIEVM]快速入门

HTMLDec 1, 2020
UM11492 - FRDMGD3160HBIEVM half-bridge evaluation board - User guide[UM11492]快速入门

PDFJan 25, 2021版本更新 2.0
