PF5030安全PMIC编程插座板

KITPF5030SKTEVM

滚动图片以放大

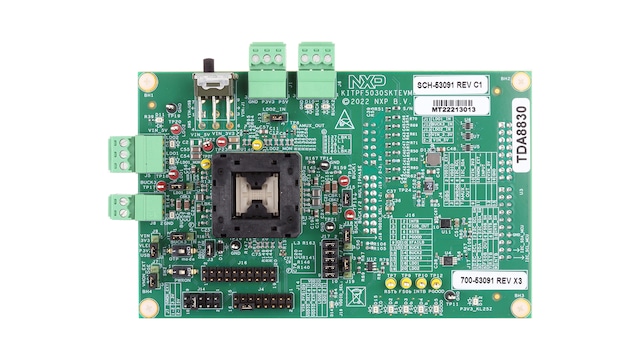

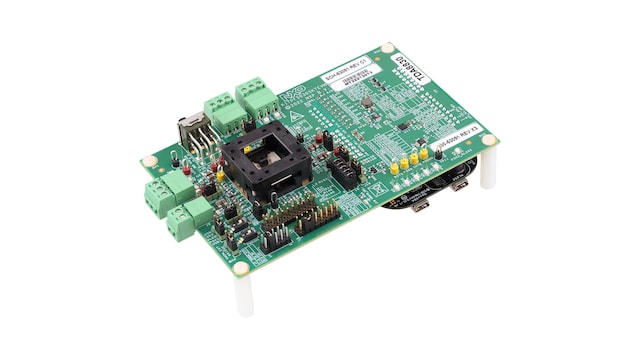

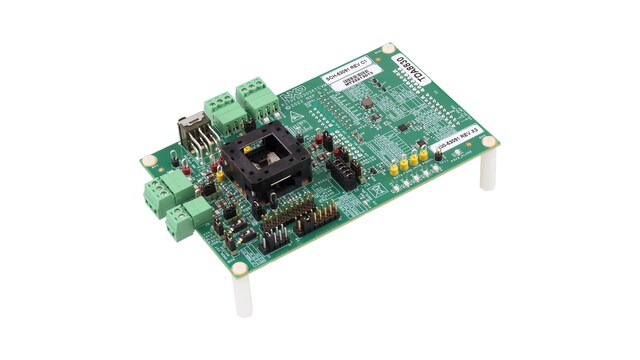

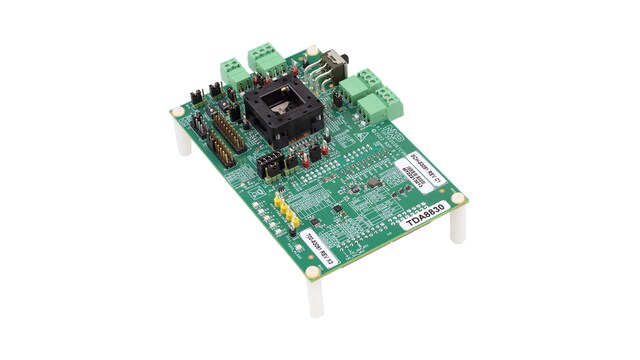

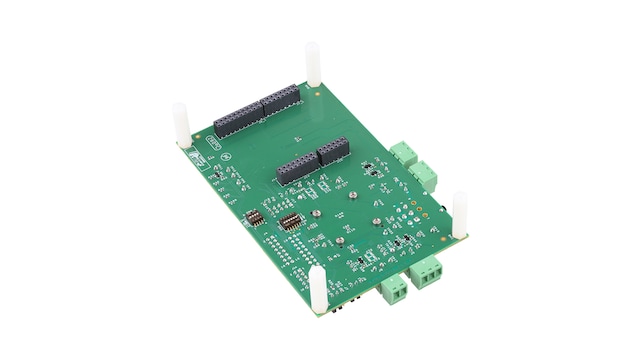

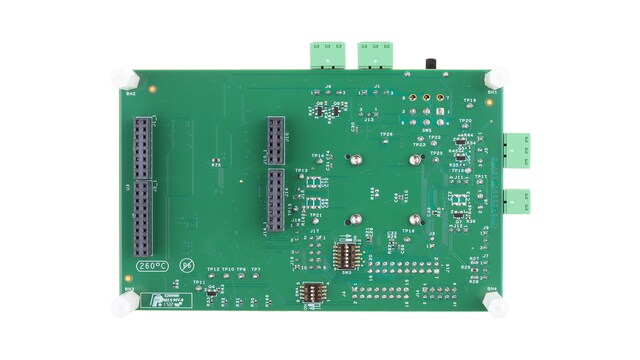

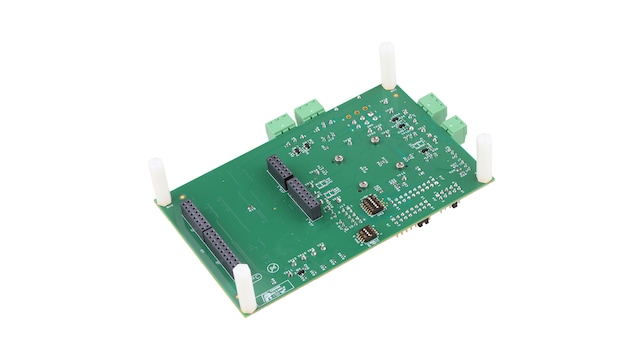

KITPF5030SKTEVM采用QFN40插座，可让客户轻松配置PF5030器件系列，并可灵活地使用此器件的所有功能，并对应用的主要部分进行测量。所有稳压器均可通过连接器访问。非用户信号，比如DC/ DC开关节点，被映射到测试点上。

PF5030是一款专为S32Z2/E2处理器设计的电源管理集成电路(PMIC)，在电源和安全方面提供可扩展性，非常适合与恩智浦前端系统电源系列(FS86、FS6x等)连接。连接到评估板上的KL25Z Freedom与PF5030 NXP GUI软件结合使用，可以完全配置和控制PF5030 PMIC。该板可独立使用，也可通过USB接口控制。设备可以轻松在插座上进行OTP仿真、功能测试或对OTP（一次性编程）熔断器进行编程。除了OTP编程外，客户还可以测试所有功能（由于插座的原因，电源传输受到限制）。PF5030 OTP编程不需要额外的工具或板。

框图

面向汽车应用的多通道PMIC

PF5030 Block Diagram
获取框图PDF

支持的器件

电源管理

PMIC

  • PF5030: 面向汽车应用的多通道PMIC

特性

连接

  • FRDM-KL25Z MCU插拔允许USB连接，以便轻松连接到软件图形用户界面(访问I2C总线、IOS、安全输出、调试、AMUX、调节器)
  • 用于寄存器访问、OTP仿真和熔丝的USB连接

电源管理

  • BUCK1/2，0.7V至1.5V，高达3.5A DC - 支持双相和DVS功能
  • BUCK3，1.0V至4.1V，高达2.5A DC
  • LDO1/2，从1.5V至5.0V，高达400mA，具有负载开关功能
  • 电源按键开关

通用规格

  • FS0B外部安全引脚

支持

  • 调试模式访问
  • 手动或自动OTP熔丝编程
  • 接头支持轻松接入数字信号

状态

  • 指示信号和稳压器状态的LED

购买选项

KITPF5030SKTEVM-Image

点击展开

  • KITPF5030SKTEVM

  • PF5030 Safety PMIC Programming Socket Board.

  • 套件包含：

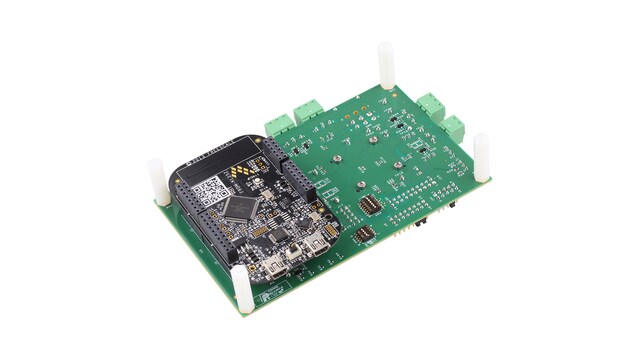

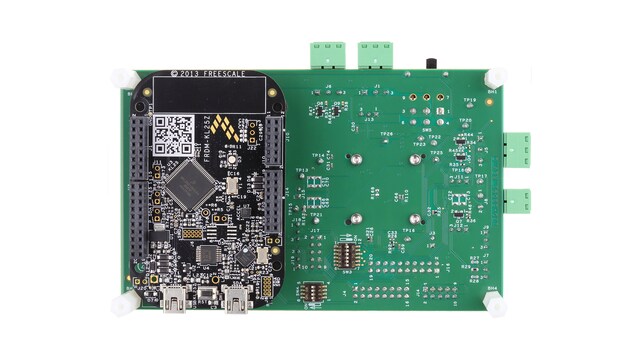

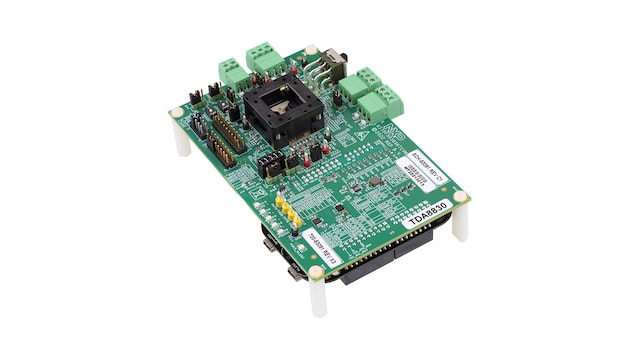

    • 完成组装并经过测试的KITPF5030SKTEVM通过防静电袋连接到FRDM-KL25Z
    • 2或3 ft USB-STD A至USB-B-mini电缆
    • 一个接头，接线端子插头，2个位置，3.81 mm
    • 三个接头，接线端子插头，3个位置，3.81 mm
    • 评估板上安装的跳接线
    • 快速入门指南
  • CNY1,709.79
  • 数量为 1
    • 供货情况: 缺货
