面向MC34931的Freedom扩展板 - 有刷直流电机驱动器, H桥, 20kHz

FRDM-34931S-EVB
正常供应

滚动图片以放大

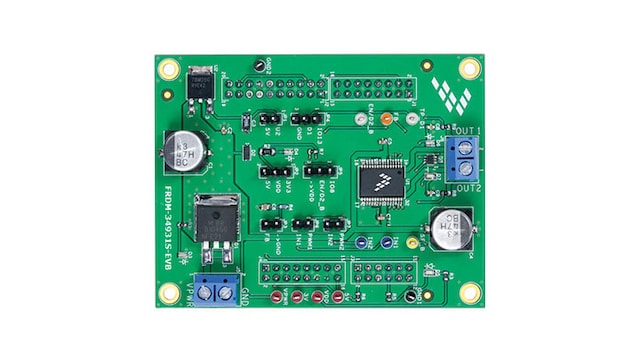

FRDM-34931S-EVB扩展板是一款简单易用的电路板，可让用户练习使用MC34931SEK H桥电路的所有功能，驱动有刷直流电机，电压范围为5-36V，电流最高为5A。采用3.0/5.0V兼容的实验室设备、任何MCU的通用IO或通过与PC的USB端口连接的FRDM-KL25Z电路板可以轻松控制FRDM-34931S-EVB中的并行输入。

图形用户界面(GUI)程序与FRDM-KL25Z一起使用时，可提供用户接口，连接FRDM-KL25Z电路板中的USB，允许用户将命令发送给IC。

产品详情

支持的器件

通用负载开关

BLDC，H桥，步进电机

  • MC34931: MC34931/S H桥有刷直流电机驱动器, 5-36V, 5A, 11kHz/20kHz

特征

数据连接

  • Compatible with NXP’s all Freedom Development Platform
  • 启用/禁用输出

电源管理

  • PWM frequency control up to 20 kHz
  • 监控欠压、短路和过热活动的状态标志引脚
  • 内置反向电池保护
  • 内置稳压器，提供逻辑电平电路
  • 瞬态电压抑制器，处理系统级瞬态电压
  • 占空比

测试点

  • 测试点，允许探测信号

监控

  • 提供实时负载电流监控，实施高级诊断

用户组件

  • LED指示电源状态和电机方向
  • 电机运行和停止
  • 方向控制

购买选项

FRDM-34931S-EVB-Image

点击展开

FRDM-34931S-EVB
正常供应

Freedom Expansion Board - MC34931, 36 V 5.0 A h-bridge.

    $124.20 USD
    待定库存
    加入购物车
    从分销商处购买
    FRDM-34931SEVM-Image

    点击展开

    FRDM-34931SEVM
    正常供应

    Freedom Expansion Board- MC34931, H-Bridge Driver.

      $131.10 USD
      待定库存
      加入购物车
      从分销商处购买
