KITVR249AEEVM评估板快速入门
本文档内容
-
开箱即用
-
获取硬件
-
连接
1. 开箱即用
KITVR249AEEVM套件支持对面向高性能应用的PF9455电源管理集成电路(PMIC)进行评估、设计、实现与验证。
本指南将介绍套件内含物、板的各个组件以及相关软件。
1.1 套件内含物/装箱单
KITVR249AEEVM内含物包括：
- 完成组装和测试的KITVR249AEEVM及预编程的FRDM-KL25Z微控制器(MCU)板，放在防静电袋中
- 3.0英尺USB-STD A转USB-C-mini线缆
- 两个两位置直插式端子插头连接器，3.81mm
- 3个3位置直插式端子插头连接器，3.81mm
- 板上安装的跳线
1.2 更多硬件
使用此板时，除了套件内含物外，还需要使用以下硬件：
- 电压范围为8.0V至40V的电源，电流限制初始设置为1.0A
1.3 最低系统要求
一个Windows PC工作站，用于评估该板。要获得最佳效果，需确保PC具备以下配置：
- USB连接，采用Windows 7、Windows 10或Windows 11操作系统
2.获取硬件
KITVR249AEEVM评估板包含以下组件：
2.1 板特性
- 电池电压(VBAT)电源连接器(插孔和Phoenix)
- 预稳压器电压(VPRE)输出：3.7V至6.35V
- VBOOST以独立模式或前端拓扑支持电池启动配置文件
- 核心电压(VCORE)输出：0.8V至3.35V，电流达1.65A
- 低压差稳压器1 (LDO1)和低压差稳压器2 (LDO2)，3.3V或5.0V，电流达400mA
- 跟踪稳压器1 (VTRK1)和跟踪稳压器2 (VTRK2)，3.3V或5.0V，电流达150mA
- VREF高精度稳压器，用于为外部模数转换器(ADC)提供参考电压
- 故障安全输出0 (FS0B)和故障安全输出1 (FS1B)外部安全引脚
- USB转SPI协议，支持轻松连接到软件GUI
- 指示信号或稳压器状态的LED
- 手动或自动OTP熔丝编程
- 通过AMUX或外部ADC实现高级系统监测
- 测试外部VMON的模拟可变电阻
2.2 板说明
VR249系列可通过KITVR249AEEVM板进行评估，因为该板安装了1个超集器件。板上焊接的VR249X器件可进行一次熔断，用户也可根据需要在模拟模式下测试多种配置。
该板旨在支持VPRE上总计高达2.0A的电流。该板采用六层印刷电路板(PCB)布局。将初始电流限制设置为1A。
2.3 板组件

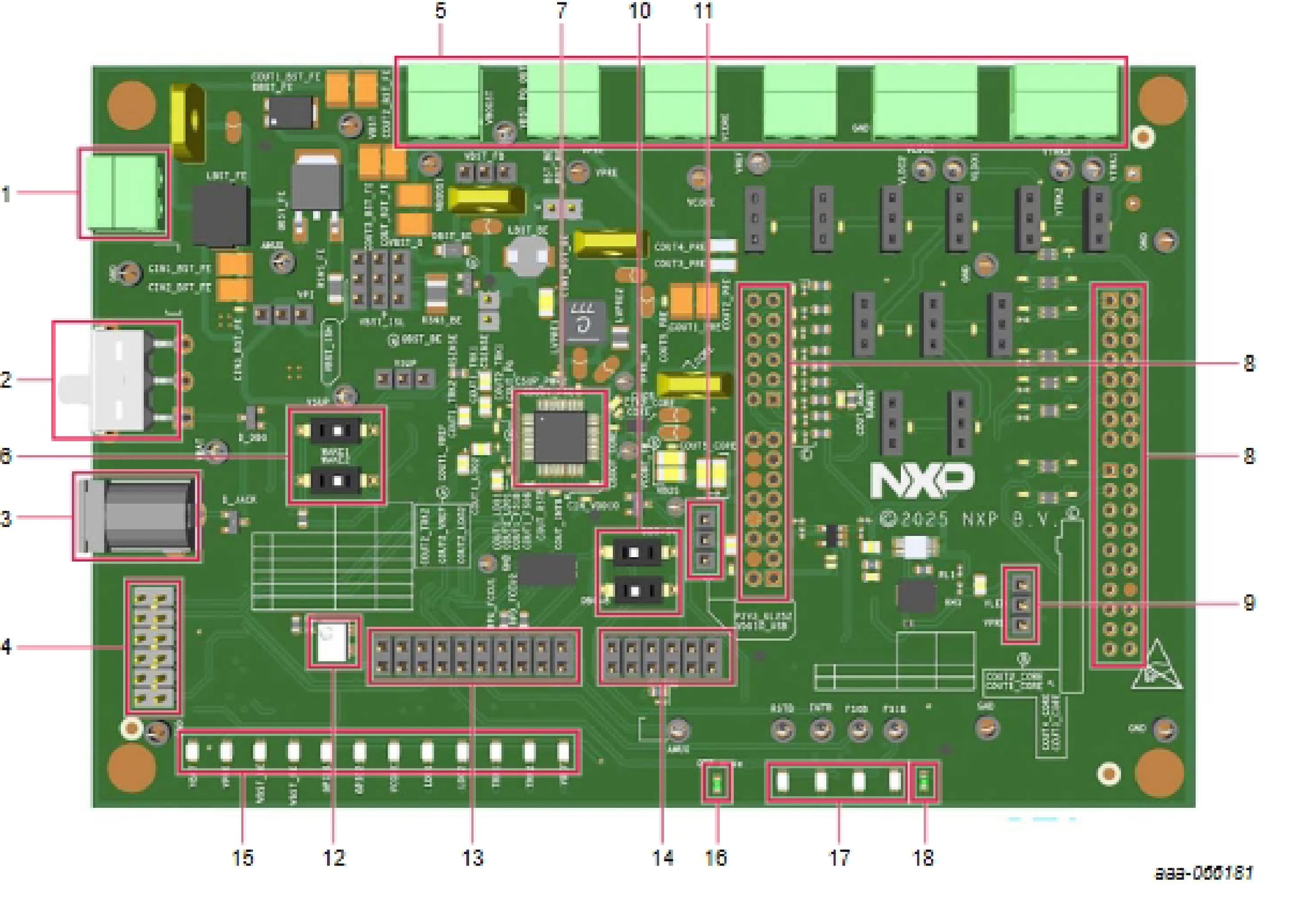

本节介绍KITVR249AEEVM板的各组件。请参照图1，识别板的各组件。
此KITVR249AEEVM板的组件编号列表对应上图1中的编号标注项。
- VBAT Phoenix连接器
- VBAT三位置开关
- VBAT插孔连接器
- 输入/输出供电电压(VDDIO)选择
- 稳压器输出
- WAKE1和WAKE2输入开关
- VR249 PMIC
- KL25Z Freedom接头(HDR)，底部
- LED供电电压(VLED)源选择：DBG_OTP或VPRE
- DEBUG引脚电压电平开关
- VDDIO USB电压电平选择
- 外部电压监测输入(VMONEXT)可变电阻
- 信号连接器
- 程序连接器
- 稳压器输出LED指示灯
- 程序烧写电压LED指示灯
- 安全输出LED指示灯
- 调试模式LED指示灯
3. 连接
3.1 连接
可通过以下两种方式之一给板供电：Phoenix连接器(J20)或插孔连接器(J21)。使用三位置开关(SW1)完成输入连接器的选择。参考下表，了解VBAT Phoenix连接器和VBAT三位置开关设置。
| 原理图标签 | 信号名称 | 说明 |
|---|---|---|
J20-1 |
VBAT | 电池电压输入 |
J20-2 |
GND | 接地 |
| 原理图标签 | 信号名称 | 说明 |
|---|---|---|
SW1引脚2-3 |
VBAT Phoenix | 板由Phoenix连接器供电 |
SW1引脚2 (中间位置) |
VBAT | 板未供电 |
SW1引脚2-1 |
VBAT插孔 | 板由插孔连接器供电 |

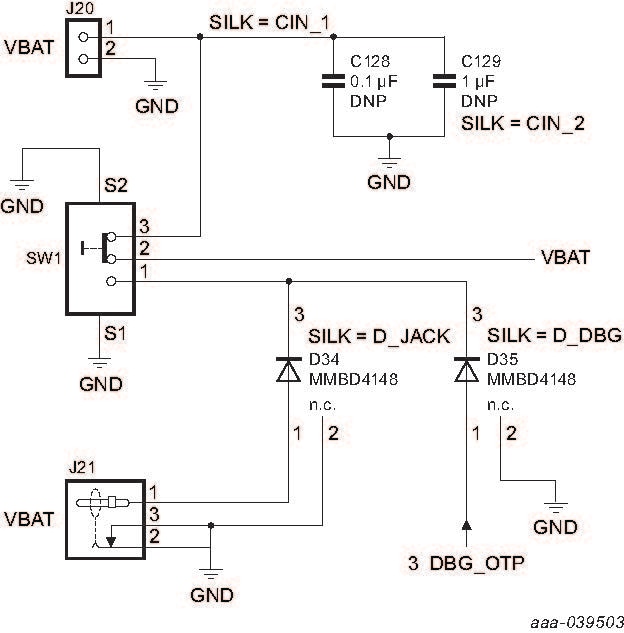

下图2所示为相关原理图。额定VBAT电压为24V，最高支持40V。

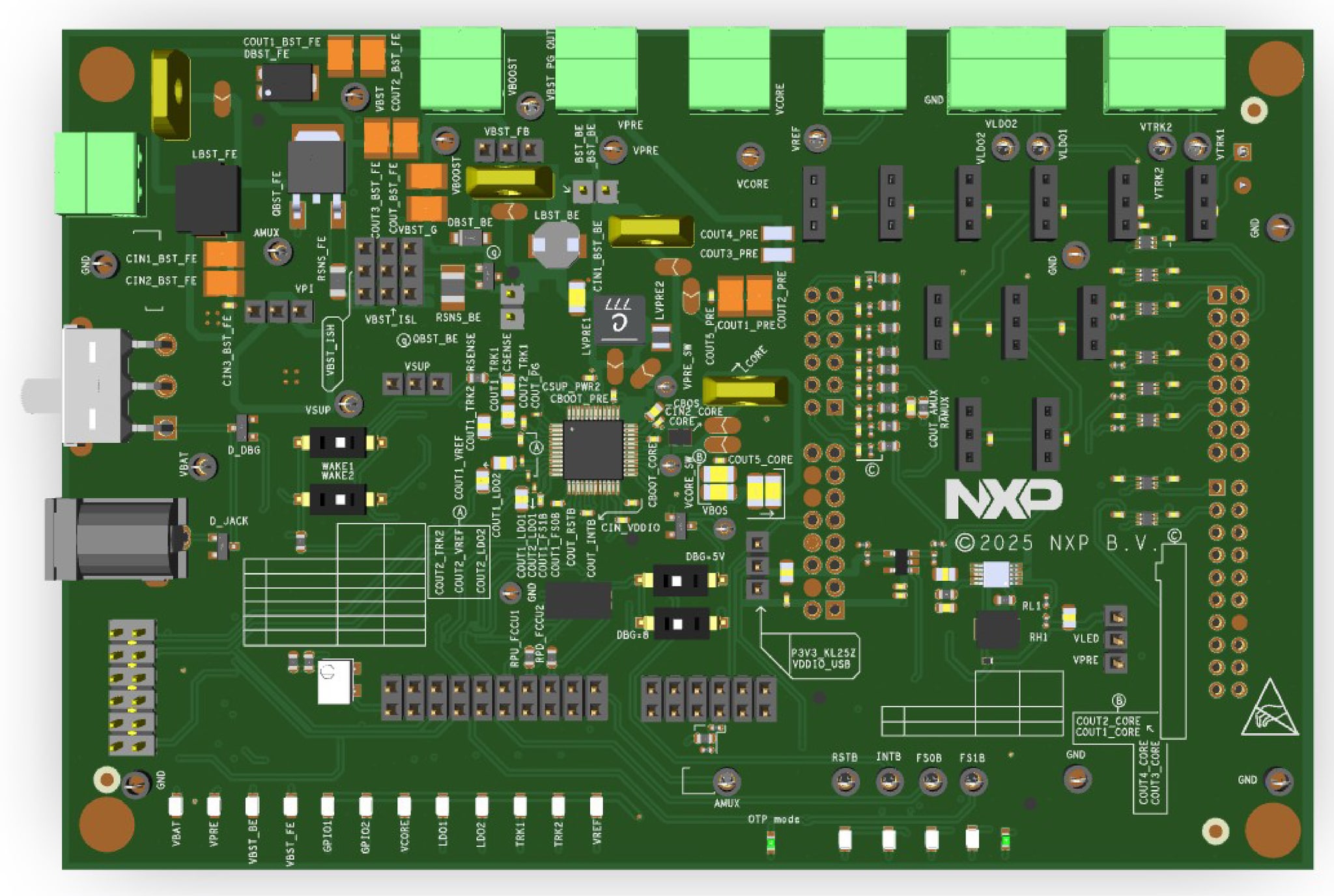

该套件的默认跳线配置如图3和表3所示。该配置适用于前端升压拓扑结构。
请结合上面的图3和下面的表3，熟悉KITVR249SKEEVM板上的跳线。
| 原理图标签 | 信号名称 | 默认设置 |
|---|---|---|
J51 |
VBST_BE_IN | 关 |
J49 |
VBST_G | 3-2 |
J50 |
VSUP_PWR | 开 |
J53 |
VBST_ISH | 3-2 |
J48 |
VSUP | 3-2 |
J55 |
VBST_ISL | 3-2 |
J52 |
VBAT_D | 3-2 |
J54 |
VBST_FB | 3-2 |
J12 |
VDDIO | VDDIO_USB |
J28 |
VLED | 3-2 |
J22 |
VDDIO_USB | 3-2 |
SW2 |
WAKE1 | 关 |
SW3 |
WAKE2 | 关 |
SW6 |
DBG=5V | 关 |
SW7 |
DBG=8V | 关 |
