PF51x3插座式评估板

KITPF51SKTEVM 全新
正常供应

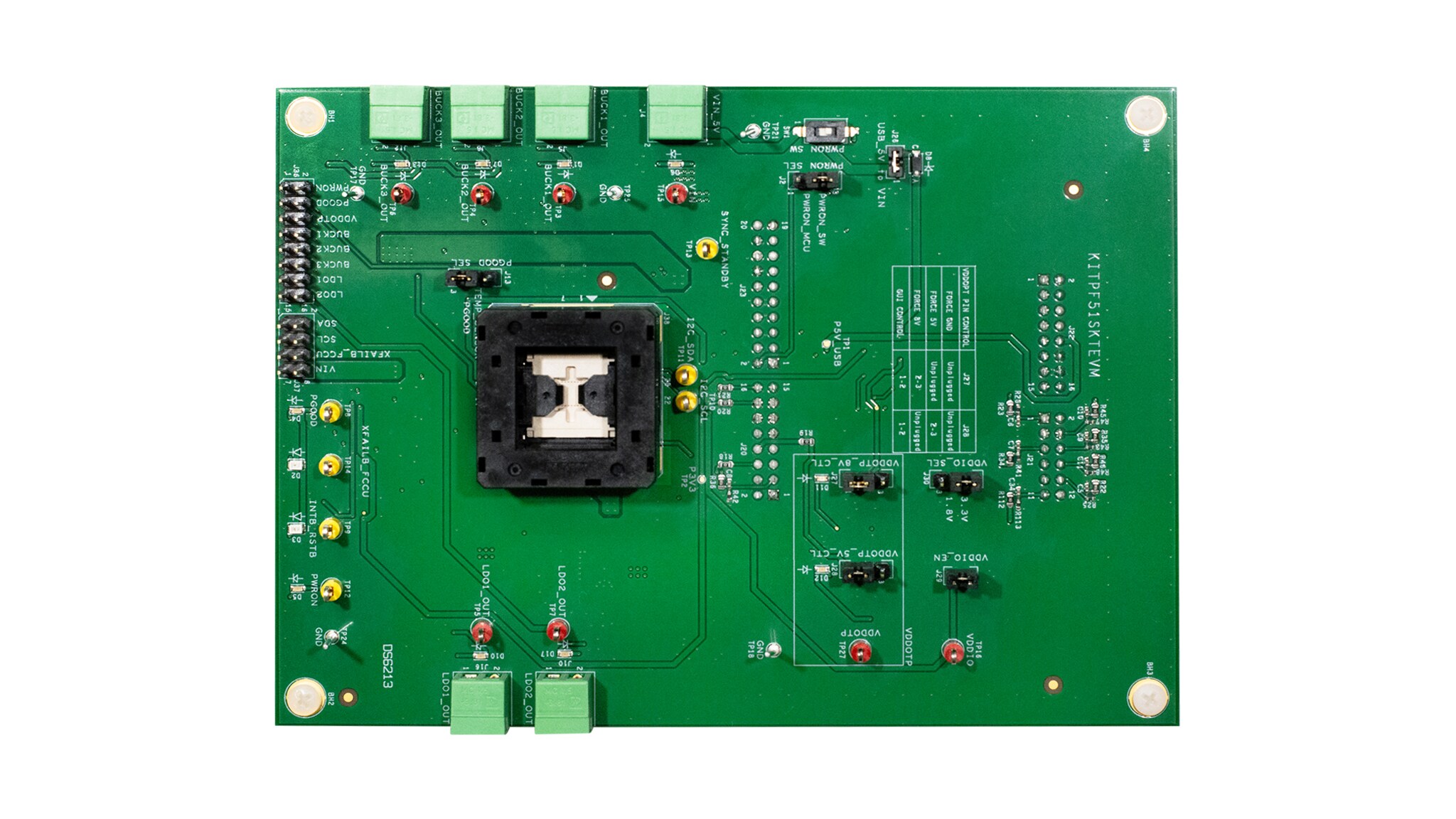

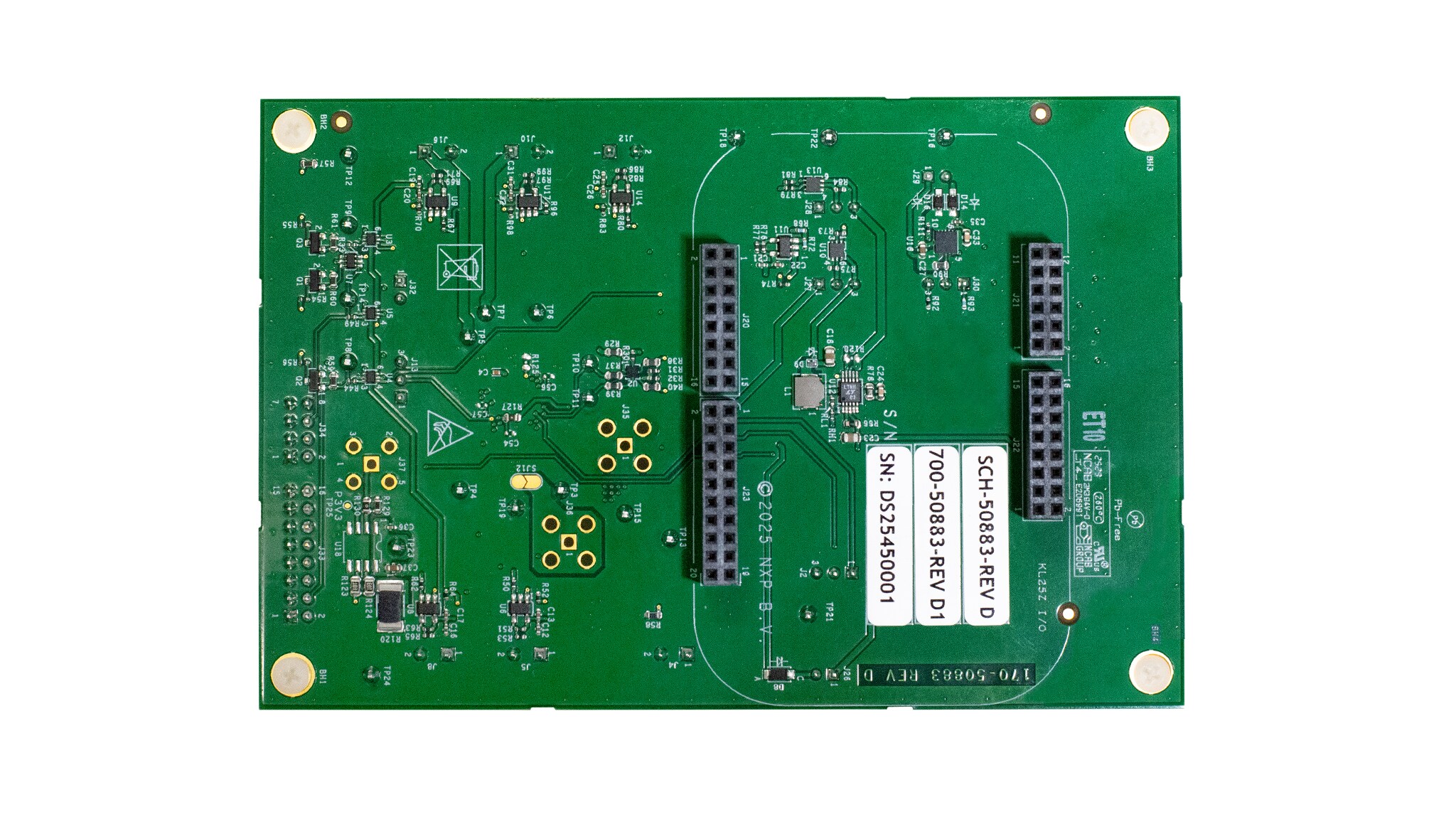

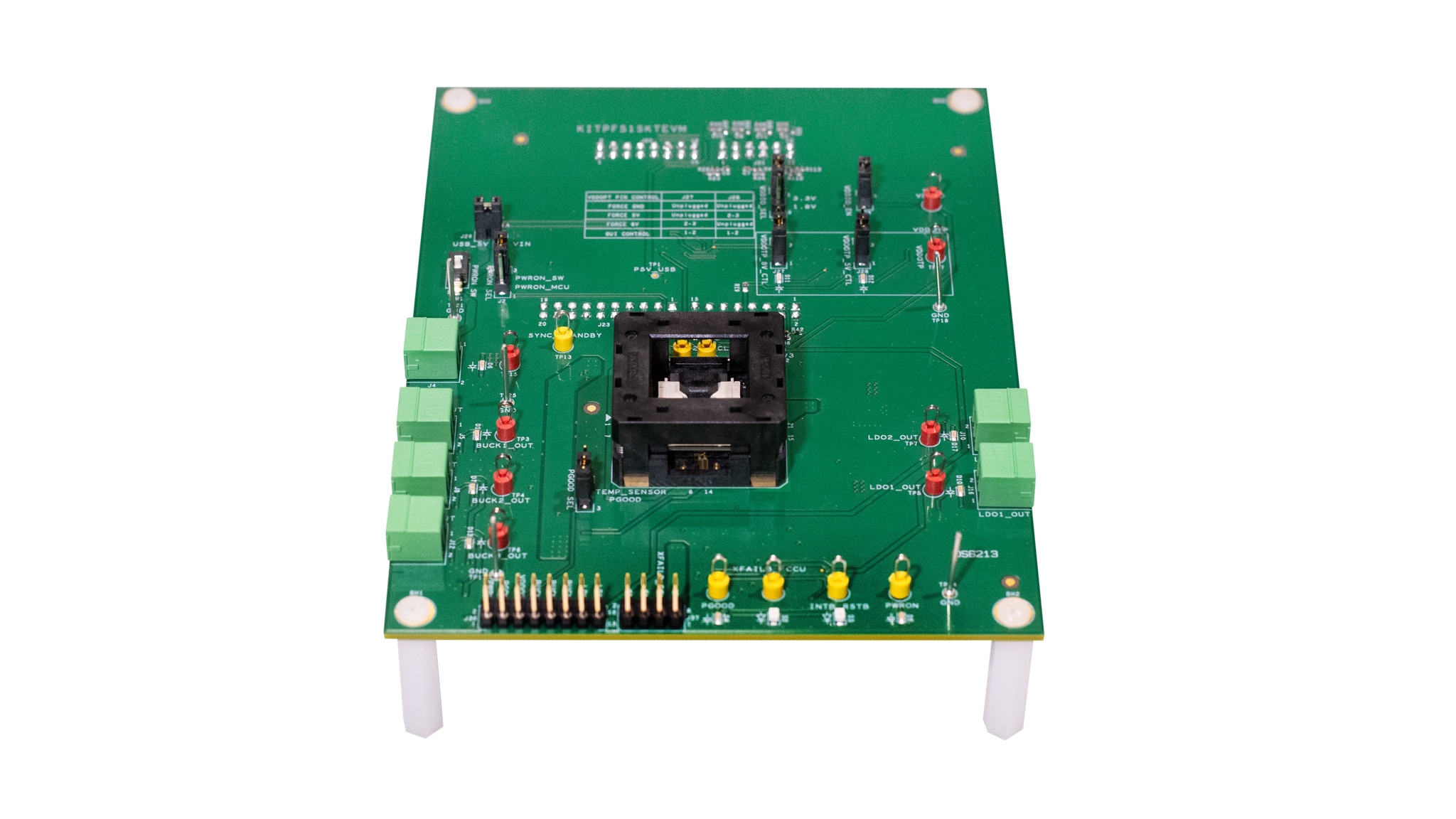

点击图片以展开

KITPF51SKTEVM帮助轻松评估和开发PF51x3系列电源管理IC，专为5V以下的低压汽车应用而设计。该评估模块支持独立运行模式，也可通过其USB接口进行控制。所有I²C命令均可通过恩智浦直观的GUI软件轻松管理。

该插座式评估板支持对每个器件进行一次OTP编程。它也可以在调试模式下使用，以便在最终OTP编程前按需测试任意数量的配置设置。

框图

KITPF51SKTEVM

KITPF51SKTEVM
获取框图PDF

支持的器件

电源管理

5V PMIC解决方案

  • PF51x3: 面向汽车应用的多通道(5通道)PMIC：3个LVBUCK和两个LDO，符合ASIL B安全等级

特性

连接

  • FRDM-KL25Z板支持通过USB接口轻松连接至软件GUI (I²C、IO、安全输出、调试、AMUX、稳压器)，USB连接还可用于寄存器访问、调试模式和编程

电源管理

  • BUCK1：0.5V至3.3V，3.5A(单相/多相)
  • BUCK2：0.5V至3.3V，3.5A(单相/多相)
  • BUCK2：0.5V至3.3V，3.5A(单相/多相)
  • LDO1：0.75V至3.3V，0.2A
  • LDO2：0.75V至3.3V，0.5A

组件

  • 指示信号或稳压器状态的LED

支持

  • 调试模式访问
  • OTP熔丝烧写
  • 连接器支持轻松接入数字信号

购买选项

KITPF51SKTEVM-Image

点击展开

KITPF51SKTEVM
正常供应

PF51x3 Socket Evaluation Board.

    $238.05 USD
    现货 :15

    正常情况下 1-2个工作日内发货
