评估套件——33813，单缸发动机控制

KIT33813AEEVBE
停产

点击图片以展开

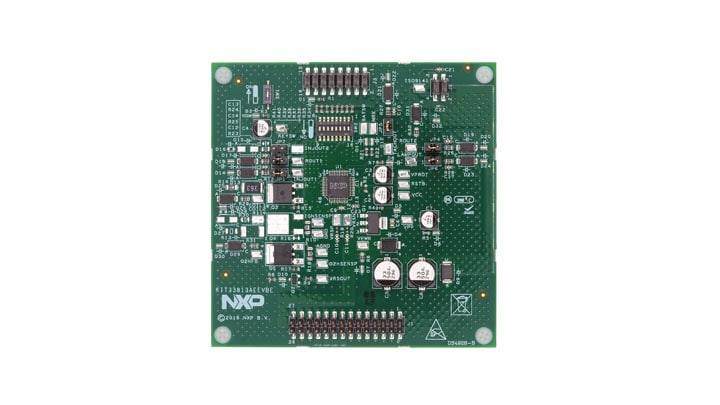

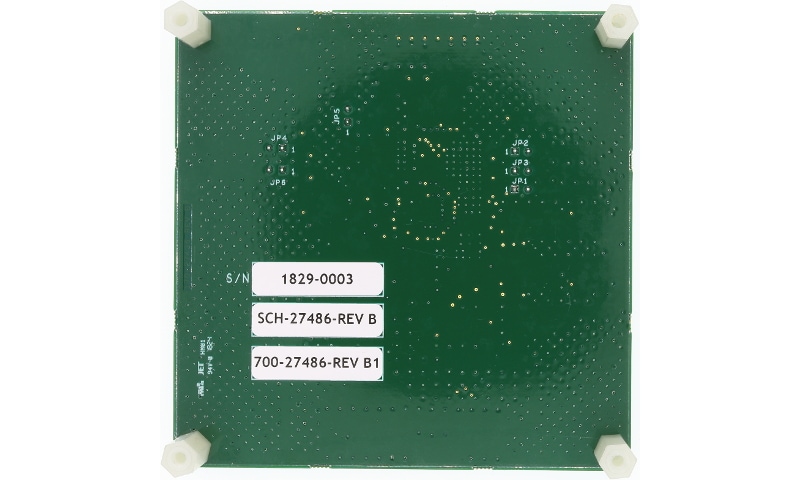

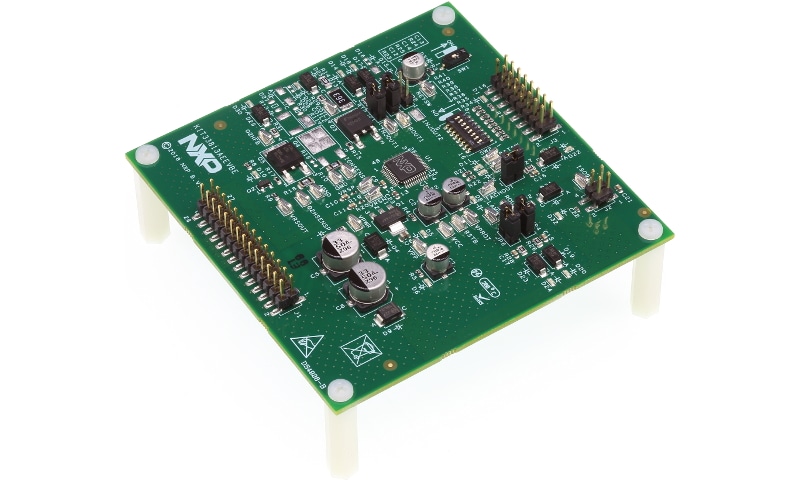

KIT33813AEEVBE评估板(EVB)是一款易用的电路板，可让您使用恩智浦®MC33813单缸小型发动机控制IC的所有功能。

PC通过连接到其USB端口的USB/SPI Dongle（KITUSBSPIDGLEVME）来与该EVB通信。恩智浦SPIGen（版本6.0）程序针对MC33813 SPI（串行外设接口）提供用户界面，可让用户向IC发送命令以及从IC接收状态信息。

产品详情

支持的器件

通用负载开关

模拟电子与电源管理

  • MC33813: 单缸小型发动机控制IC

特性

主要特性

  • MCU复位生成器——系统完整性监测器（看门狗）

微控制器

  • MC33813

连接

  • 使用5.0V SPI和逻辑I/O直接连接MCU

电源管理

  • 工作电压范围为4.5V≤VPWR≤36V
  • 设计的工作电压范围为4.5V≤VPWR≤36V
  • 确保逻辑稳定性的最低电压为2.5V
  • VPROT受保护的传感器电源，跟踪VCC+5.0V稳压器
  • VPP预稳压器为VCC和VPROT稳压器供电
  • 钥匙开关逻辑，用于设置电源继电器和MCU控制的关断

驱动程序

  • 一个点火IGBT或通用栅极预驱动器
  • 一个O2传感器(HEGO)加热器，通用栅极预驱动器
  • 两个喷油器驱动器——典型值1.3A
  • 两个点火IGBT或通用栅极预驱动器
  • 继电器1驱动器，典型值2.0A，用于燃油泵控制
  • 继电器2驱动器，典型值1.0A，用于电源继电器控制
  • 灯泡驱动器，典型值1.0A，也可用于驱动一个LED

组件

  • 独立的故障保护，所有故障通过SPI报告
  • ISO9141 K-Line接口，用于传送诊断信息

购买选项

KIT33813AEEVBE-Image

点击展开

KIT33813AEEVBE
停产

Evaluation Kit - MC33813, One Cylinder Small Engine Control IC.
