GD3162半桥评估套件

FRDMGD3162HBIEVM

滚动图片以放大

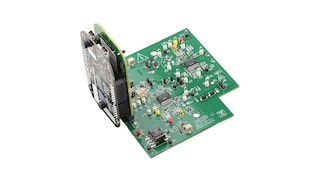

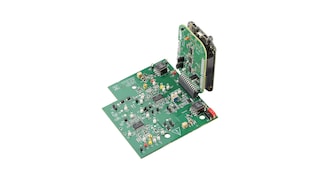

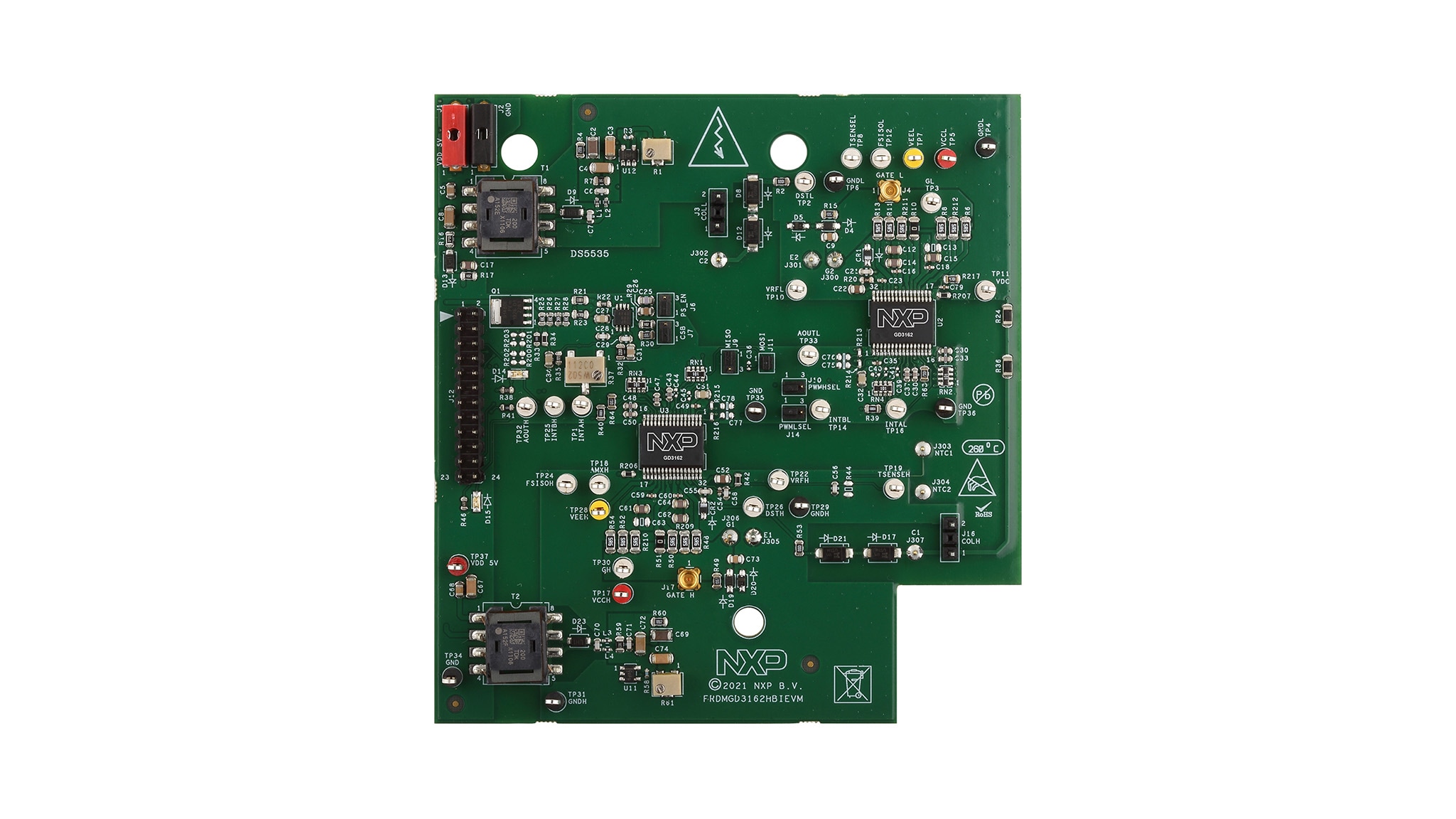

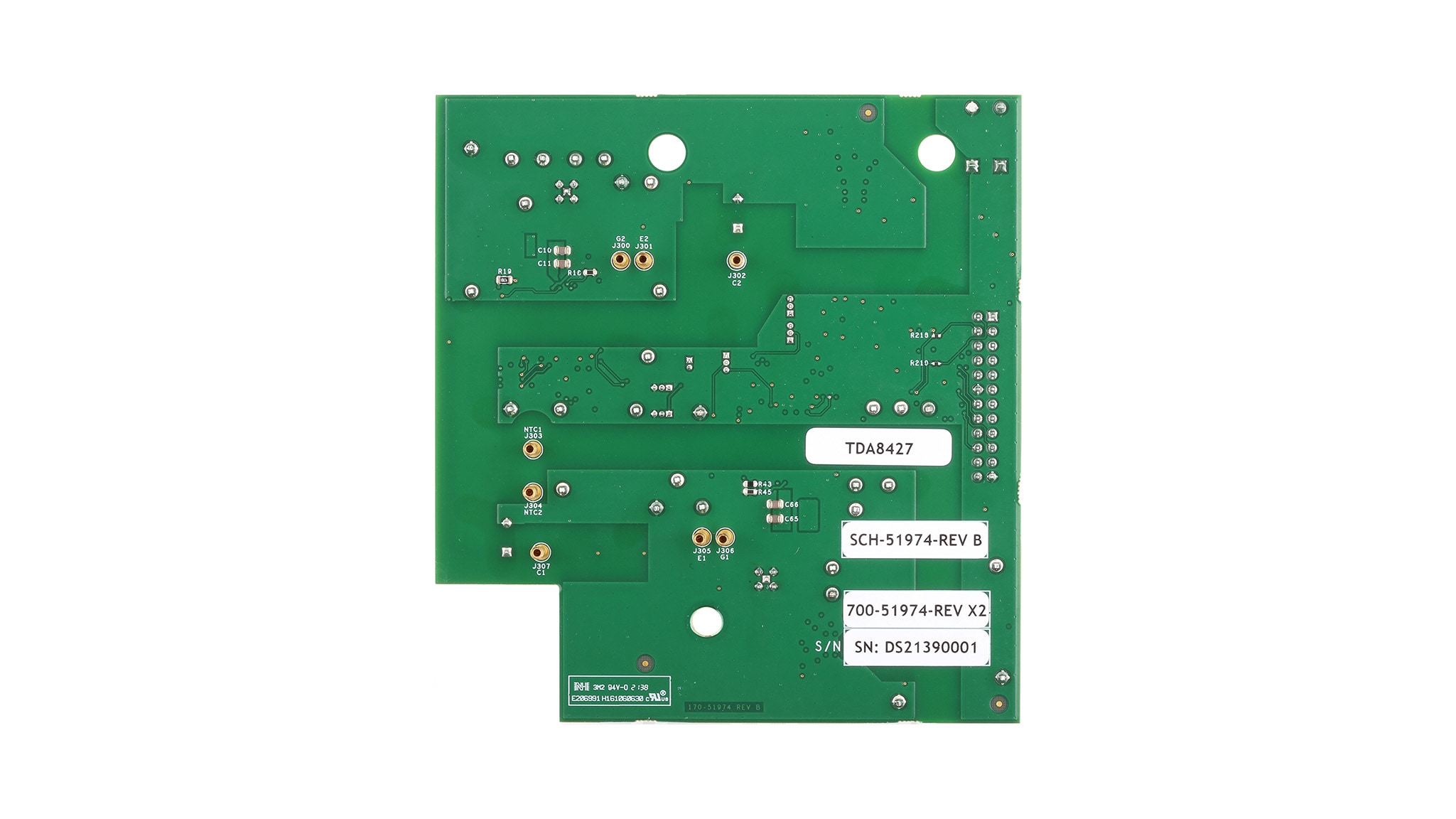

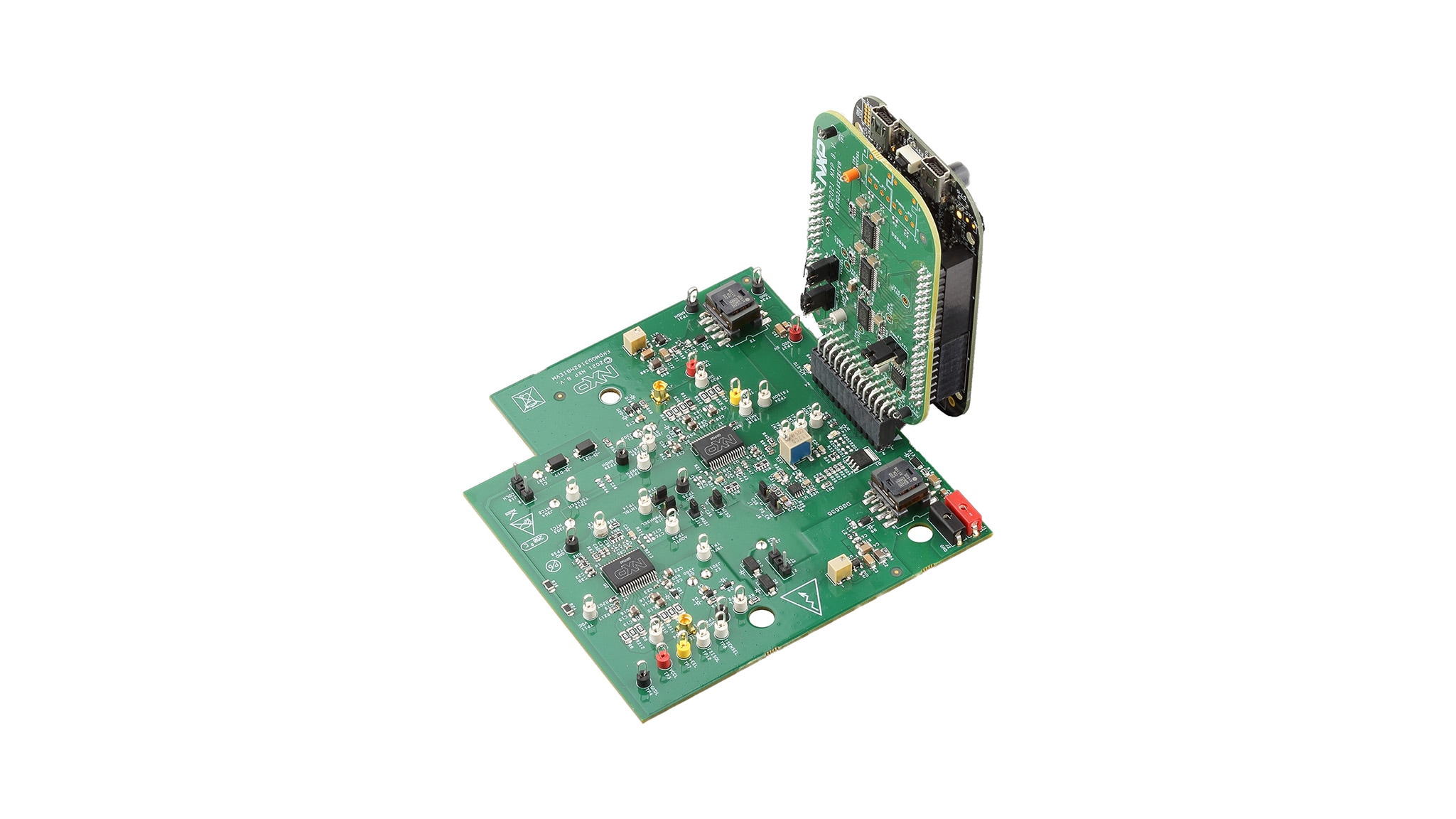

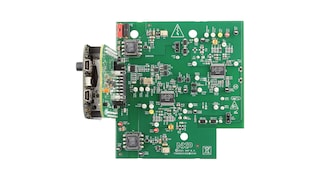

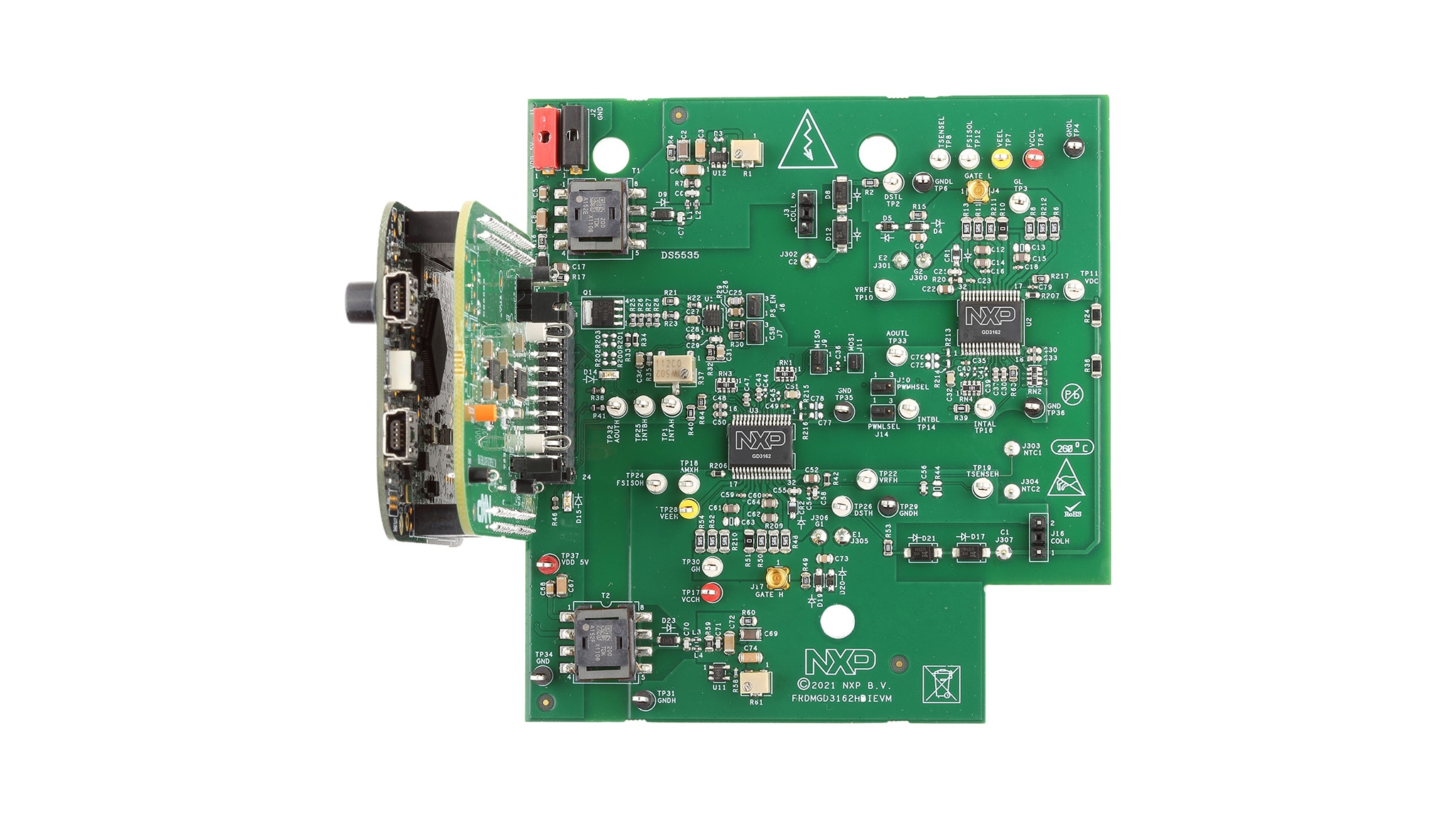

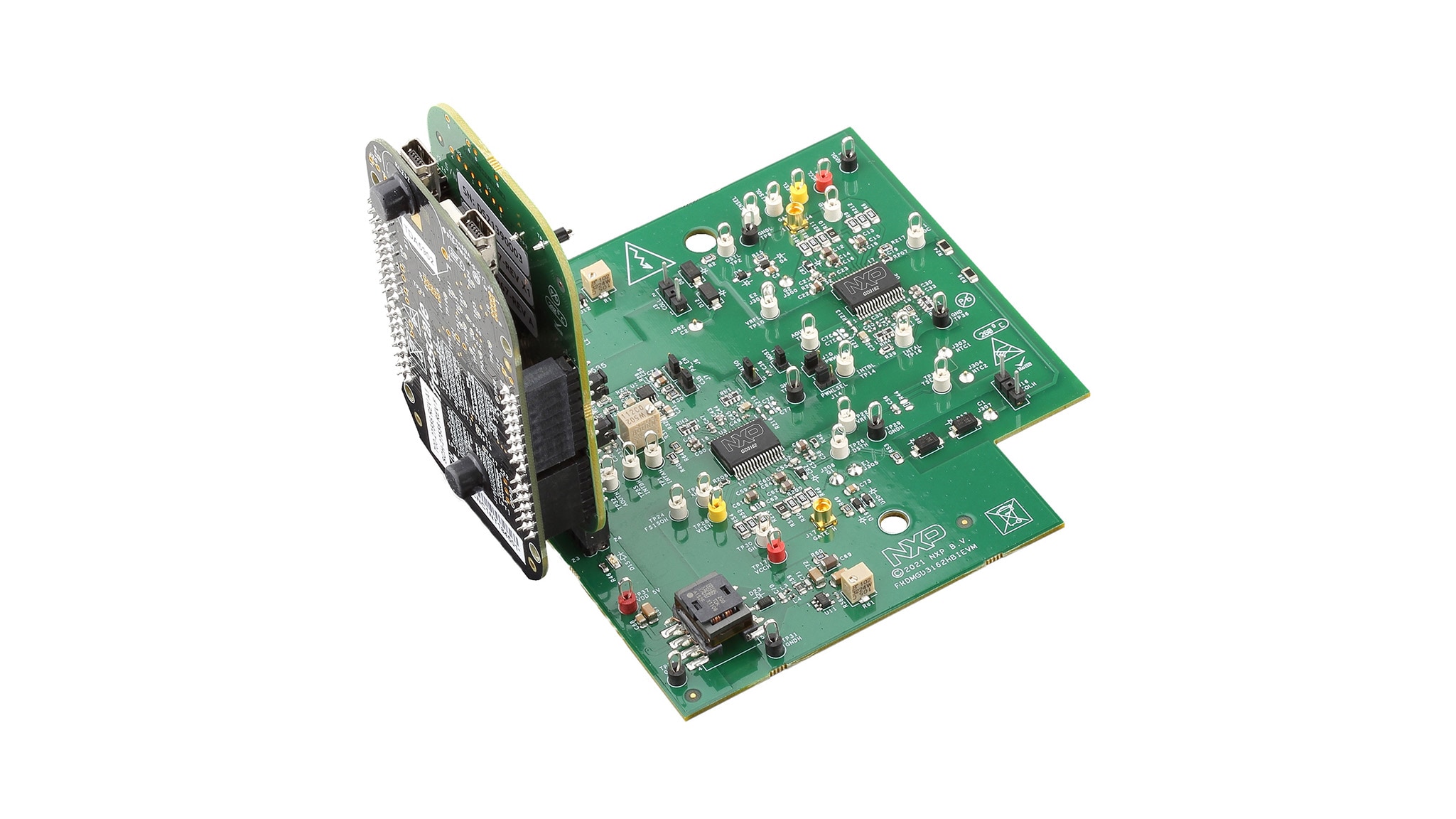

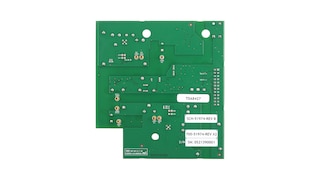

FRDMGD3162HBIEVM是一款半桥评估套件，安装了两个GD3162单通道IGBT/SiC MOSFET栅极驱动设备。该套件包含Freedom KL25Z微控制器硬件，连接安装有Flex GUI软件的PC，可采用菊花链或独立配置的方式与GD3162栅极驱动器上的SPI寄存器进行通信。

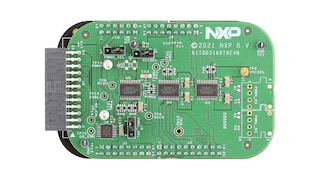

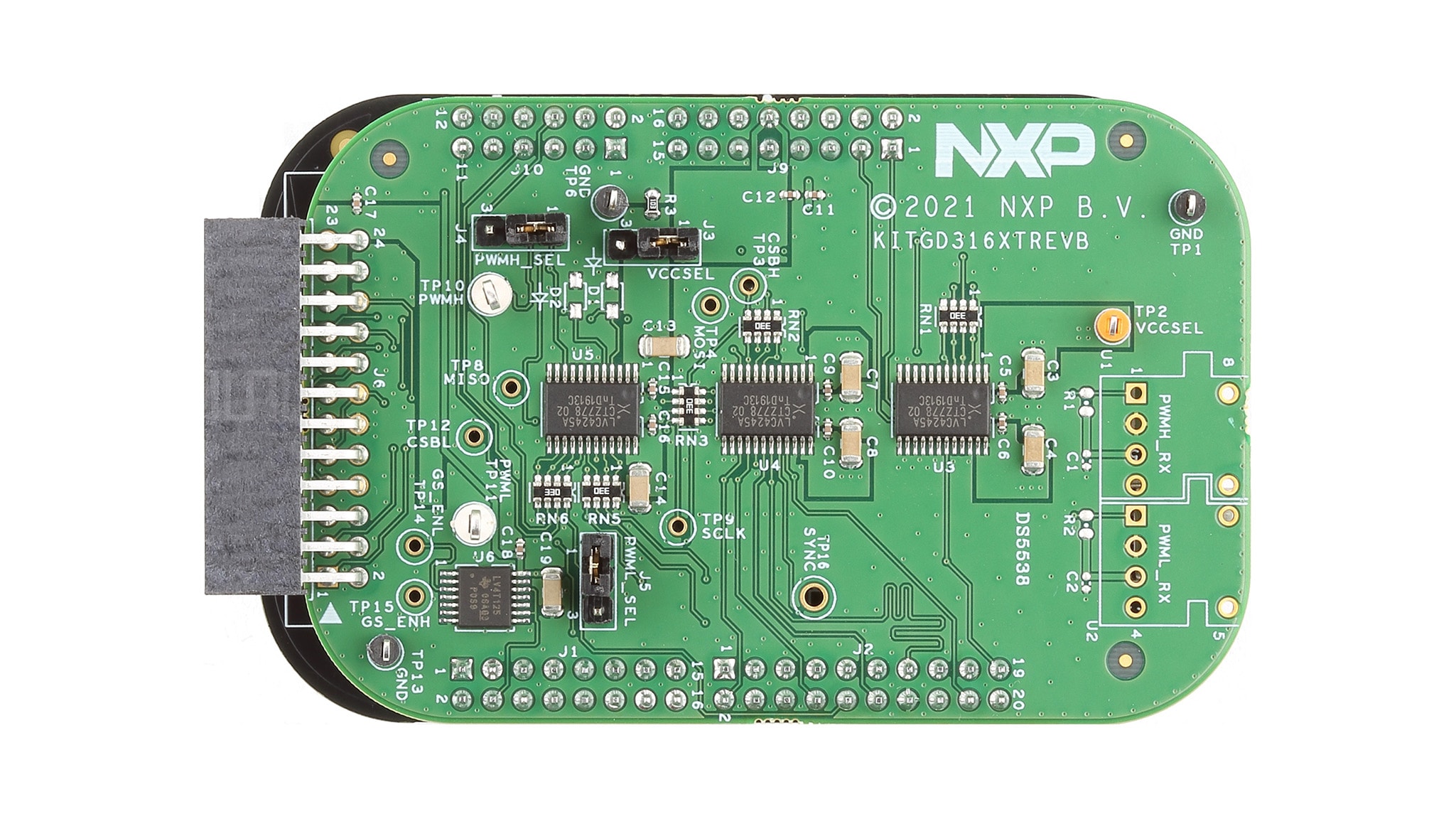

KITGD316xTREVB转换板用于将MCU和GD3162栅极驱动器之间的3.3 V信号转换为5.0 V信号。该评估套件可以连接到HP Drive功率模块，进行半桥评估和应用开发。

支持的器件

电源管理

动力和发动机控制

  • GD3162: 具有动态栅极强度控制的先进高压隔离栅极驱动器

特性

系统特性

  • 与HP Drive规格功率模块兼容
  • Flex GUI图形用户接口可与该套件配套使用
  • 菊花链SPI接口可配置
  • 可轻松配置跳线选项
  • 可使用Flex GUI配置SPI寄存器选项
  • 双脉冲和短路评估
  • 外部PWM输入的光纤连接选项
  • 用户指南可用

购买选项

FRDMGD3162HBIEVM-Image

点击展开

  • FRDMGD3162HBIEVM
    正常供应

  • GD3162 Half-Bridge Evaluation Kit.

  • FRDMGD3162HBIEVM仅供授权客户购买。
    每个订单将在完成前进行审查。
    我们对由于审批过程而给您带来的不便表示歉意。

    套件包含

    • 完成组装和测试的FRDMGD3162HBIEVM板，放在防静电袋中

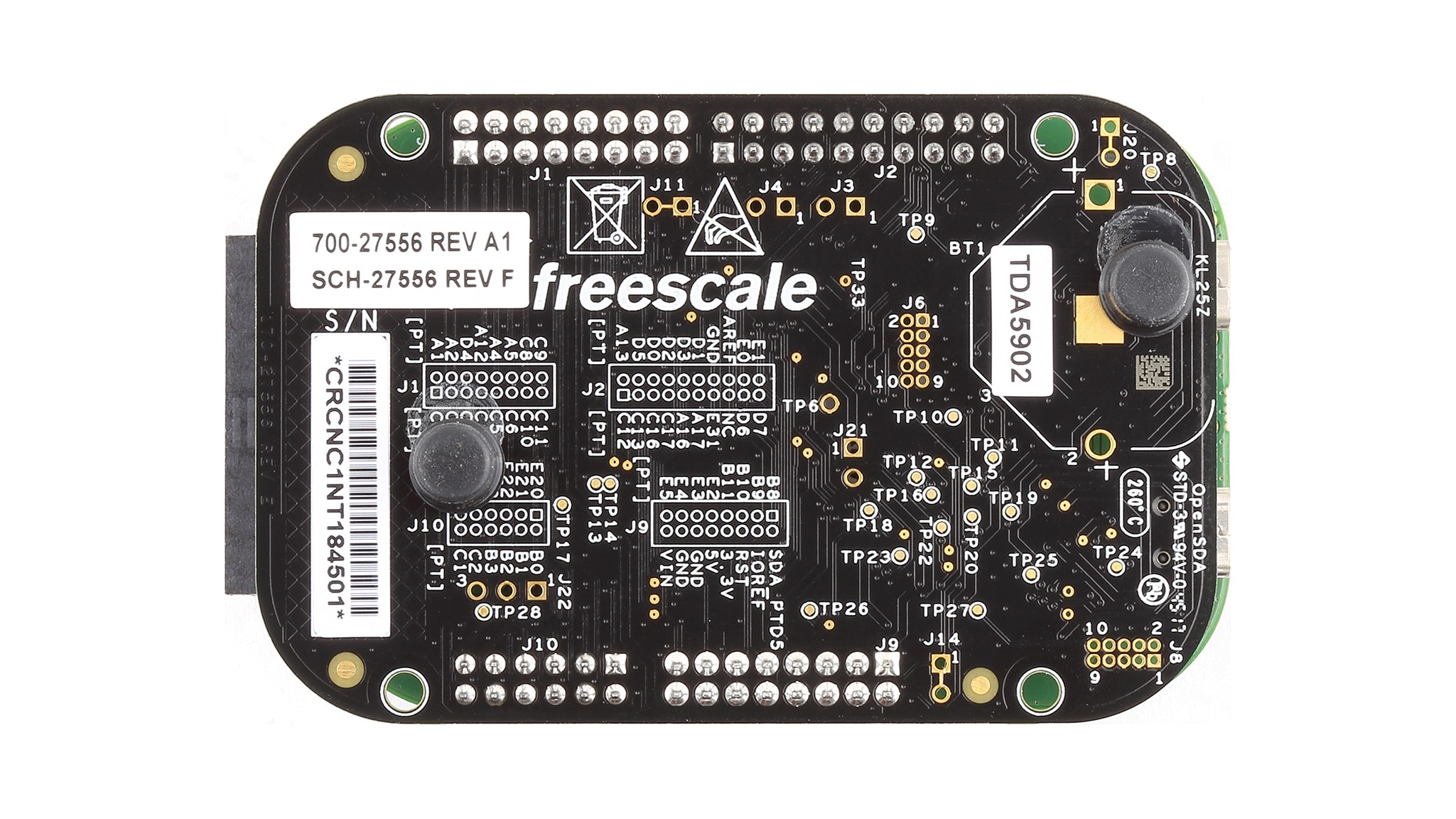

    • 连接到FRDM-KL25Z的3.3 V转5.0 V转换板(KITGD316XTREVB)
    • USB线缆，A型公头/迷你B型公头，3英尺
    • 快速入门指南

    注意：需要NDA才能访问FRDMGD3162HBIEVM文档。

  • $350.52 USD
  • 数量为 1
    • 供货情况: 待定库存
