SPI可编程10A H桥有刷直流电机驱动器Freedom板

FRDM-HB2001FEVM
正常供应

滚动图片以放大

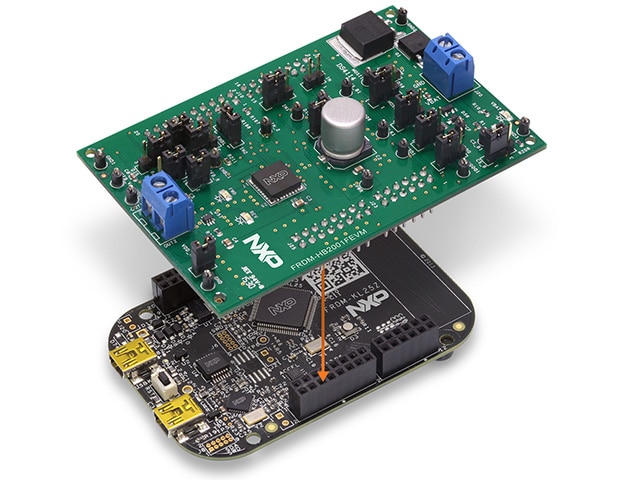

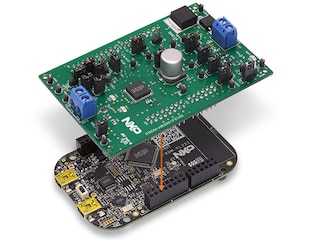

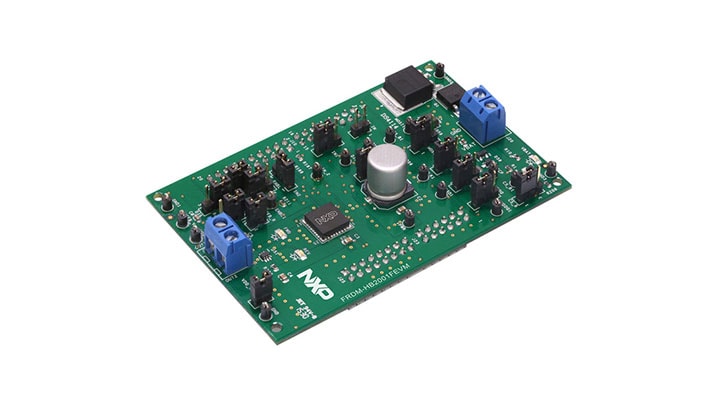

FRDM-HB2001FEVM评估套件(EVM)是一款易用的板，可让用户练习使用MC33HB2001 H桥器件的所有功能。可通过实验室设备、任何带有通用IO的MCU，以及连接至PC USB端口的FRDM-KL25Z板，轻松控制EVB并行输入。该板还支持通过SPI通信来配置、控制以及监测MC33HB2001的状态。

支持的器件

通用负载开关

BLDC，H桥，步进电机

  • HB2001: SPI可编程10A H桥有刷直流电机驱动器

特性

主要特性

  • 电机控制，提供方向和速度/扭矩控制
  • 实时电流监测，实现闭环控制

连接

  • 兼容恩智浦的FRDM-KL25Z平台

用户组件

  • LED指示电源状态和电机方向

测试点

  • 测试点，允许探测信号

电源管理

  • 瞬态电压抑制器，处理系统级瞬态电压
  • 内置反向电池保护
  • 内置稳压器，为逻辑电平电路供电
  • 瞬态电压抑制器，处理系统级瞬态电压
  • 低ESR电容，可降低电源纹波

购买选项

FRDM-HB2001FEVM-Image

点击展开

FRDM-HB2001FEVM
正常供应

Freedom Expansion board, HB2001,10 A H-Bridge, Programmable Brushed DC Motor Driver.

    $124.20 USD
    待定库存
    加入购物车
    从分销商处购买
