面向Kinetis KW0x系列MCU的模块化参考设计电路板

MRB-KW0x 正常供应

滚动图片以放大

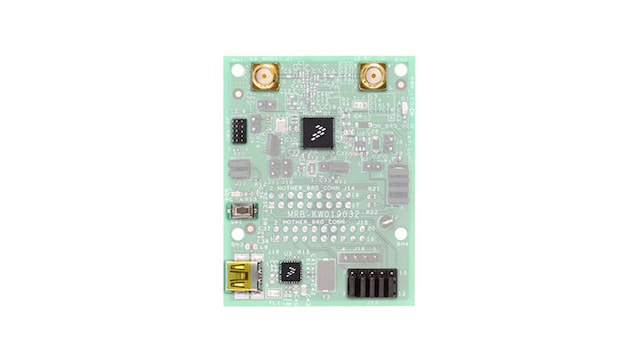

恩智浦MRB-KW0x是一款模块化参考设计电路板，面向Kinetis® W系列MCU的MKW01Z128CHN平台。

Kinetis KW0x系列MCU采用超低功耗的48 MHz Arm® Cortex®-M0+32位内核，集成了丰富的外设，包括一个高性能、双向Sub-GHz无线电。该外设的工作频率范围十分宽广，包括免许可的工业、科学和医疗(ISM)频段所覆盖的315、433、470、868、915、928和960 MHz。

为满足不同地区的需求，我们提供了3款适用于Kinetis KW0x平台的开发工具：

  • MRB-KW019032NA - 915 MHz，带32 MHz XTAL
  • MRB-KW019032EU - 868 MHz，带32 MHz XTAL
  • MRB-KW019030JA - 900 MHz，带30 MHz XTAL

产品详情

支持的器件

无线连接

Sub-GHz ISM频段

  • KW0x: Kinetis® KW0x-48 MHz，Sub-GHz无线连接微控制器(MCU)，基于ARM® Cortex®-M0+内核

特征

微控制器

  • KW0x 32-bit Arm® Cortex®-M0+ 48 MHz Core

存储器

  • 可编程128 KB闪存和16 KB SRAM

数据连接

  • 提供USB端口与PC相连接
  • 两个SMA天线接头 o +13 dBm TX/RX或RX端口(RFIO天线) o +17 dBm TX-Only (功率放大器驱动)输出端口(PA_BOOST天线)

电源管理

  • 可编程输出功率：-18dBm至+17 dBm，1 dB步长

调试

  • 板载JTAG端口，用于MCU闪存重编程和在线硬件调试
  • High sensitivity: down to -120 dBm at 1.2 kbit/s
  • LEDs and switches for demonstration, monitoring, and control (when mounted to TWR-RF-MRB Optional)

购买选项

MRB-KW019030JA-Image

点击展开

MRB-KW019030JA
正常供应

Modular Reference Board for KW01 Kinetis MCU built on the ARM Cortex-M0+ core, for Japan.

    从分销商处购买
    TWR-RF-MRB-Image

    点击展开

    TWR-RF-MRB
    正常供应

    Tower RF Module for MRB.

      从分销商处购买
