Sub-GHz射频和8位HCS08 MCU，带32KB闪存、2KB RAM
MC12311 接收通知

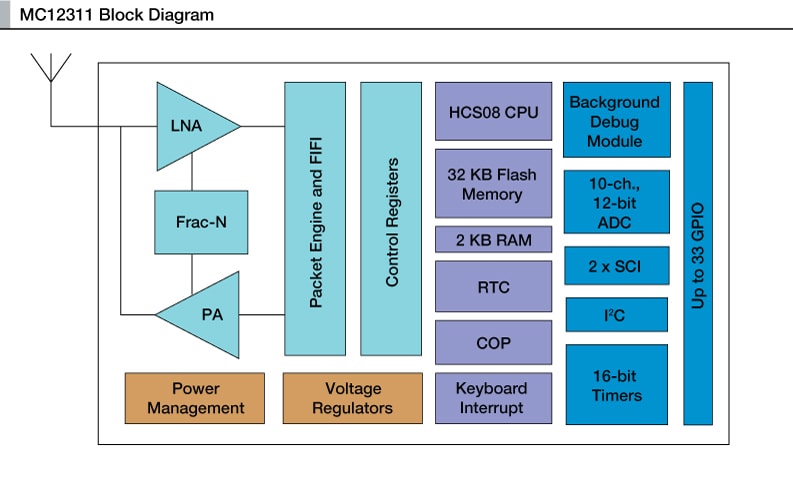

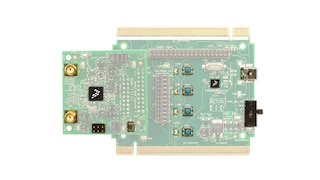

MC12311采用低功耗的S08QE 8位微控制器，集成了丰富的外设，包括一个高性能Sub-GHz无线电。该外设的工作频率范围十分宽广，包括免许可的工业、科学和医疗(ISM)频段所覆盖的315、433、470、868、915、928和960 MHz。这种配置可使用户尽量少用外部组件。
产品详情
特征
射频收发器特性
- 高灵敏度：1.2 kbps时可低至-120 dBm
- 低电流：RX = 16mA，100nA寄存器
- 输出可设置：-18至+17 dBm，步长1 dB
- FSK、GFSK、MSK、GMSK和OOK调制，FSK调制时比特率高达300 kbps
- 带CRC、AES-128加密和66字节FIFO的数据包引擎
- 内置温度传感器和低电池电量指示
微控制器特性
- 8位S08 CPU：高达50 MHz
- 32 KB闪存和2 KB RAM
- 多个低功耗模式
- 通过片上后台调试模块(BDM)实现在线调试与闪存编程
- 系统保护特性
- 可编程的低压中断(LVI)
- 可选看门狗定时器(COP)
外设
- 模数转换器(ADC)：10通道，12位分辨率
- 两个模拟比较器(ACMP)
- 两个串行通信接口(SCI)模块
- I2C：高达100 kbps
- 一个6通道(TPM3) ，两个3通道(TPM1和TPM2)
- 实时计数器
- 两个8位端口键盘中断(KBI)模块
输入/输出
- 33个通用输入/输出(GPIO)，包括专用的通用IO支持收发器
- 13个KBI中断，极性可选
工作电压和温度范围
- 1.8至3.6V工作电压，带片上稳压器
- 温度范围为-40°C至+85°C
软件解决方案
- 我们的MC12311简单媒体访问控制器(SMAC)是一个简单的ANSI C语言代码堆栈，作为源代码示例提供。其用途是通过一个1 GHz以下的收发器来开发专有射频无线应用。构建MC12311 SMAC的目的是使MC12311集成电路(IC)具有灵活性。将MC12311 SMAC集成到BeeKit®无线连接工具包中，使用户更容易部署和定制MC12311 SMAC
- 我们是MC12311无线电实用应用程序提供了一种与基于SMAC嵌入式应用的收发器互动的方式。无线电实用应用程序允许完整配置无线电并可进行基础的发射器和接收器测试
- 带可定制PHY层的IEEE® 802.15.4 MAC：恩智浦开发了802.15.4 PHY/MAC子集，可放入到MC12311内部闪存中。它支持有多个频率、数据速率和通道的G-FSK 调制
- 恩智浦通过我们的合作伙伴AMiHO支持无线M-Bus。恩智浦提供无线M-Bus的评估版，可以通过AMiHO 购买完整版
