恩智浦的UWB技术
从技术角度了解UWB的工作原理、标准化工作以及恩智浦全面的UWB组合。
安全超宽带(UWB)
UWB技术实现了安全测距和精确感测，为无线设备创造了新的空间环境。Trimension™是恩智浦UWB产品组合，这是一套丰富的UWB解决方案，可在汽车、移动和物联网设备之间实现安全精确测距。Trimension产品的精确测距和定位功能为多种用例带来精确的定位和便利性，包括安全门禁、室内定位、设备间通信和物品跟踪。
Trimension产品
| 细分市场 | 关键应用 | 协议栈 | UWB认证 | |
|---|---|---|---|---|
| Trimension SR150 | 物联网 | 超宽带设备和锚点 | 预装的FiRa™协议栈 | FiRa PHY和MAC，Mfi* |
| Trimension SR040 | 物联网 | UWB标签 | 预装的FiRa协议栈 | FiRa PHY和MAC，Mfi* |
| Trimension OL23D0 | 工业用途 | 工业用的UWB设备 | 客户特定的协议栈 | - |
| Trimension NCJ29D5 | 汽车电子 | 汽车安全门禁 | CCC合规性 | 支持CCC |
| Trimension SR100T | 移动设备 | 移动UWB | 预装的FiRa协议栈 | FiRa PHY和MAC |
*MFi — 为iPhone制造。
UWB开发资源
开发套件
| 相关资源 | 超宽带 | EdgeLock®安全元件 | 移动支持 | 规格 | 接口 | 地区 | 代理商 | 细分市场 | AoA支持 |
|---|---|---|---|---|---|---|---|---|---|
| UWD200A开发套件（新） 由SJI提供 |
SR150 | iOS Android |
定制 | UART USB Bluetooth® LE |
韩国 欧盟 |
Avnet亚洲 | 物联网 | 3D | |
| UWD210A开发套件（新） 由SJI提供 |
SR040 | - | iOS Android |
定制 | UART USB Bluetooth® LE |
韩国 欧盟 |
Avnet亚洲 | 物联网 | - |
| VULKANO评估套件（新） 由Truesense提供 |
SR150 SR040 |
iOS Android |
Arduino Shield | USB Bluetooth® LE UART SPI GPIO I2 CSWD |
全球 | Arrow | 物联网 | 2D | |
| SynchronicIT SFM10-KIT：Trimension OL23D0UWB评估套件（新） 由SynchronicIT提供 |
OL23D0 | - | - | 定制规格(35x26mm) | USB UART SPI |
全球 | Future Electronics | 工业物联网 | - |
| MK UWB套件RTLS：Trimension SR150/SR040的超宽带开发套件 由MobileKnowledge提供 |
SR150 SR040 |
（仅限SR150） | - | 套件 | USB 低功耗蓝牙® |
全球 | - | 物联网 | - |
| MK UWB SR150/SR040：Trimension SR150/SR040的超宽带开发套件 由MobileKnowledge提供 |
SR150 SR040 |
（仅限SR150） | iOS、Android | Arduino Shield 标签(SR040) |
USB 低功耗蓝牙® UART SPI |
全球 | - | 物联网 | 3D |
| MK UWB Kit Mobile Edition 2.0：恩智浦Trimension IoT UWB IC评估套件 由MobileKnowledge提供 |
SR150 SR040 |
（仅限SR150） | iOS、Android | Arduino Shield 标签(SR040) |
USB 低功耗蓝牙® UART SPI |
全球 | - | 物联网 | 3D |
| Sunway UWB EVK-2：基于Trimension SR150的UWB模块的UWB评估套件 由Sunway Communication提供 |
SR150 SR040 |
（仅限SR150） | iOS、Android | Arduino® | USB 低功耗蓝牙® UART SPI |
全球 | Sunway, Arrow | 物联网 | 2D |
| Murata Type2BP EVK：Trimension SR150 UWB开发套件 由Murata提供 |
SR150 | iOS、Android | 定制规格(80x30mm) | USB 低功耗蓝牙® |
全球 | EBV, Arrow, Future Electronics | 物联网 | 3D | |
| NCJ29D5：汽车超宽带的Trimension评估板 适用于保密协议(NDA)下的选定客户 |
NCJ29D5 | - | - | 定制规格（90x31mm） | UART SPI |
全球 | - | 汽车电子 | - |
| OL23D0：物联网超宽带的Trimension评估板 适用于保密协议(NDA)下的选定客户 |
OL23D0 | - | - | 定制规格（90x31mm） | UART SPI |
全球 | - | 工业物联网 | - |
模块
| 相关资源 | 超宽带 | 大小(mm) | 电源电压 | 开关 | 天线 | 需要外部组件 | 地区 |
|---|---|---|---|---|---|---|---|
| UWM200A（新） 由SJI提供 |
SR150 | 13x30x2.8 | 3.0-3.6V | 是 | 外部 | 天线 | 韩国 欧盟 |
| UWM210A（新） 由SJI提供 |
SR040 | 13x30x2.8 | 2.8-3.6V | N/A | 外部 | 天线 | 韩国 欧盟 |
| DCU 040（新） 由Truesense提供 |
SR040 | 15.7x16.75x2 | 1.8-3.6V | N/A | 板载天线 | - | EU US |
| DCU 150（新） 由Truesense提供 |
SR150 | 27x27.2x1.5 | 1.71-1.98V | N/A | 板载天线 | - | EU US |
| DCU 023（新） 由Truesense提供 |
OL23D0 | 15.7x16.75x2 | 1.8-3.6V | N/A | 板载天线 | - | EU US |
| SFM10-MOD（新） 由SynchronicIT提供 |
OL23D0 | 24x15x3 | 1.8-3.6V | N/A | 车载陶瓷天线 | - | 全球 |
| Type 2DK 由Murata提供 |
SR040 | 19.6x18.2x2.3 | 1.9-3.6V | N/A | 板载天线 | - | 全球 |
| Type2BP 由Murata提供 |
SR150 | 6.6x5.8x2.2 | 1.71-1.98V | 是 | 外部 | 天线 | 全球 |
| ASMOP1BO0N21 由Amotech提供 |
SR150 | 10x10x1.8 | 1.71-1.98V | 是 | 外部 | 天线 | 全球 |
| ASMOP1CO0R1 由Amotech提供 |
SR040 | 13x18x2.0 | 1.8-3.6V | N/A | 板载天线 | - | 欧洲 韩国 |
| ASMOP1CO0A1 由Amotech提供 |
SR040 | 13x18x2.3 | 1.8-3.6V | N/A | 连接器类型= UFL | 天线 | 欧洲 韩国 |
| SW-M1000-SR150 由Sunway Communication提供 |
SR150 | 13x18x2.2 | 2.2 -5.5V | 是 | 连接器类型= UFL | 天线 | 全球 |
| SW-M1000-SR040 由Sunway Communication提供 |
SR040 | 13x24x2.2 | 1.8-3.6V | N/A | 板载天线 | - | 全球 |
目标应用
设计资源
如何构建支持超宽带物联网设备与超宽带电话交互
点播课程 45分钟 英语
本课程务实地指导开发人员使用提供的产品和开发工具开始他们自己的UWB设计。
超宽带技术的来龙去脉
点播课程 1小时 英语
从技术角度了解UWB的工作原理、标准化工作以及恩智浦全面的UWB组合。
UWB时刻
视频
观看基于UWB的解决方案如何用于访问控制应用，以及是什么使UWB如此精确和精准。
MK UWB套件在线培训
培训
加入我们，了解如何利用恩智浦Trimension SR150/SR040的MK UWB套件。

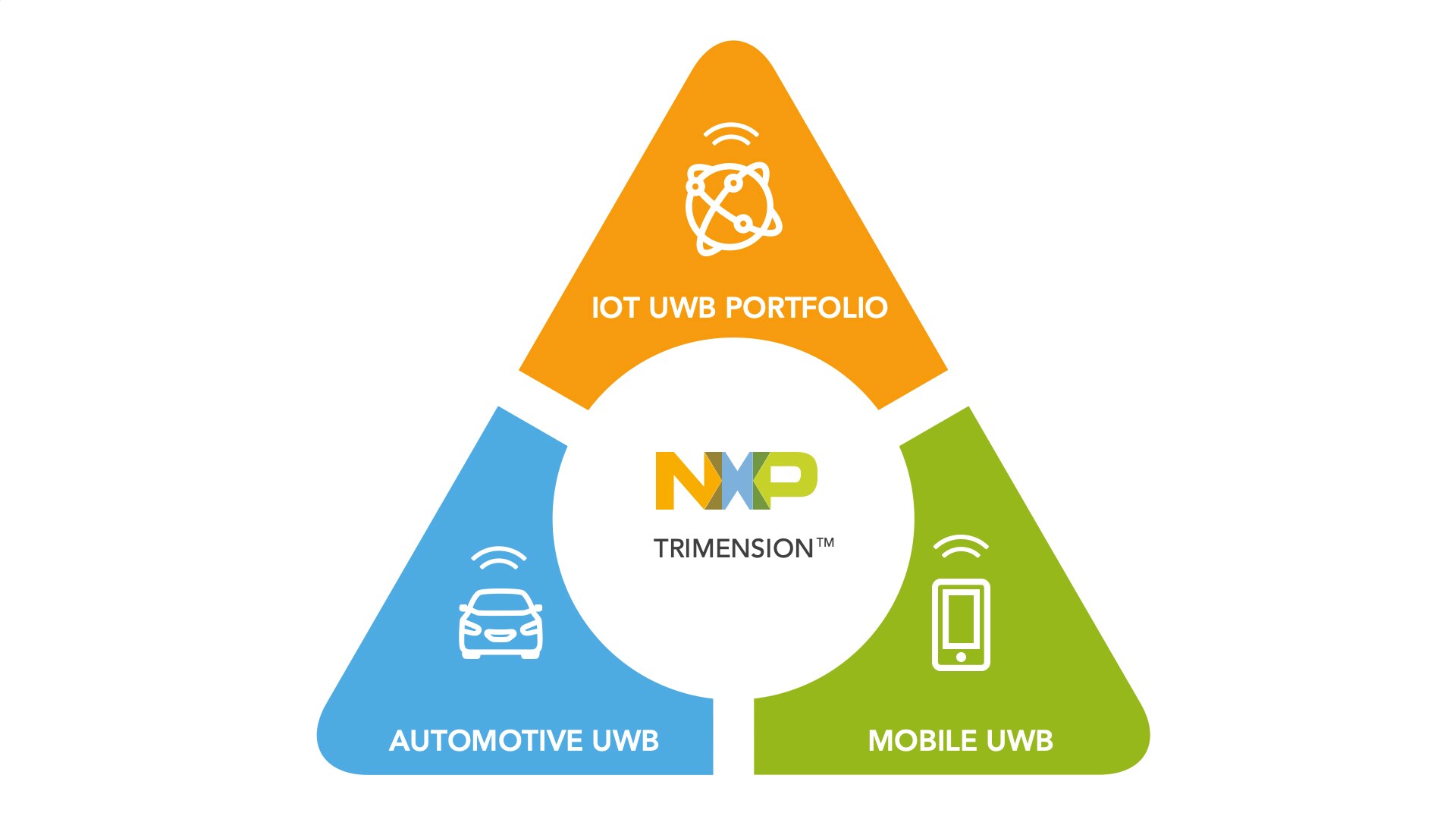

推动关键行业重叠领域的创新
为汽车、智能手机和物联网设备量身定制的超宽带传感解决方案。
推动关键行业重叠领域的创新
