Arm® Cortex®-M0+_Kinetis® KW31Z BLE 32位MCU

产品详情

框图

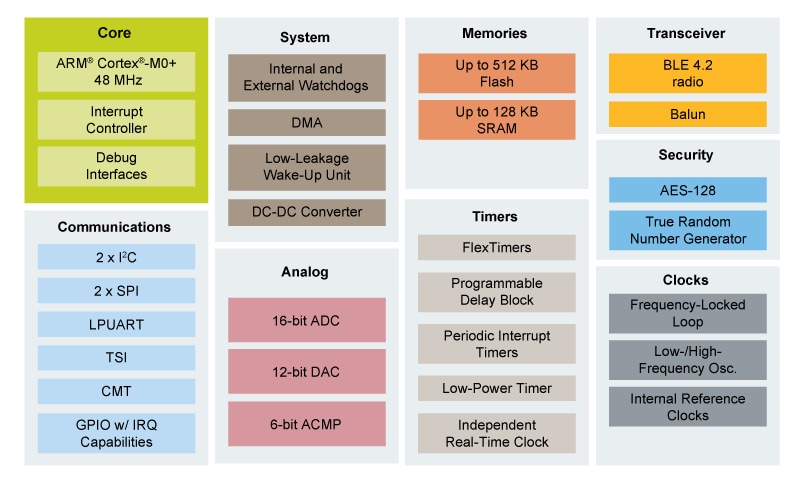

Kinetis^® W Series KW31Z MCUs Block Diagram

Kinetis<sup>®</sup> W Series KW31Z MCUs Block Diagram

获取框图PDF

Features

Bluetooth Low Energy无线电功能

符合2.4 GHz Bluetooth Low Energy V4.2
典型的接收灵敏度(BLE) = -95 dBm
发射器输出功率可设置，高达+3.5 dBm

内核和存储器

高达48 MHz Arm^® Cortex^®-M0+内核
高达512 KB闪存
高达128 KB SRAM
卓越的共存性能
集成式换衡器可降低系统成本和减少PCB电路板空间

功耗低，工作电压范围

9个低功耗模式，根据应用需求提供优化的电源
典型接收/发送电流(直流/支持直流)： 6.8/6.1 mA
旁路电压：1.71V至3.6V
DCDC转换器降压配置：2.1V至4.2V
DCDC转换器升压配置：0.9V 至1.795V

模拟模块

16位模数转换器(ADC)
12位数模转换器 (DAC)
6位高速模拟比较器(CMP)

安全性

AES-128加速器(AESA)，真随机数生成器(TRNG)

支持软件

BLE主机协议栈和资料
通用FSK链路层软件
Kinetis^®软件开发套件(SDK)
FreeRTOS内核和裸机非抢占任务调度器
支持MCUXpresso和IAR

对比表

Kinetis KW41Z系列解决方案

部件编号	无线连接协议	存储器	封装大小	硬件开发工具
MKW41Z512VHT4	Bluetooth Low Energy和IEEE 802.15.4	512 KB闪存， 128 KB RAM	7 mm x 7 mm x 1 mm 48引脚层压QFN封装	FRDM-KW41Z USB-KW41Z
MKW41Z256VHT4		256 KB闪存， 64 KB SRAM	7 mm x 7 mm x 1 mm 48引脚层压QFN封装
MKW41Z512CAT4R		512 KB闪存， 128 KB RAM	3.9 mm x 3.8 mm 75引脚WLCSP
MKW31Z512VHT4	Bluetooth Low Energy	512 KB闪存， 128 KB RAM	7 mm x 7 mm x 1 mm 48引脚层压QFN封装
MKW31Z256VHT4		256 KB闪存， 64 KB SRAM	7 mm x 7 mm x 1 mm 48引脚层压QFN封装
MKW31Z512CAT4R		512 KB闪存， 128 KB RAM	3.9 mm x 3.8 mm 75引脚WLCSP
MKW21Z512VHT4	IEEE 802.15.4	512 KB闪存， 128 KB RAM	7 mm x 7 mm x 1 mm 48引脚层压QFN封装
MKW21Z256VHT4	IEEE 802.15.4	256 KB闪存， 64 KB SRAM	7 mm x 7 mm x 1 mm 48引脚层压QFN封装

可用的软件开发套件

Kinetis^® SDK – 为Kinetis MCU提供全面的软件支持，包括外设驱动程序、协议栈和中间件。

协议栈

连接软件

Kinetis连接软件1.0.1版包含以下组件：

KW40Z Bluetooth^® 低功耗v4.2堆栈, v1.1.4
KW40Z IEEE^® 802.15.4-2006/2011 MAC/PHY实施v5.2.4
KW40Z简单媒体访问控制器(SMAC) v3.2.4
支持KW40Z连接框架

NXP Designs：参考设计库
