差压与表压，集成压力传感器（0至3.92千帕）

MPXx5004

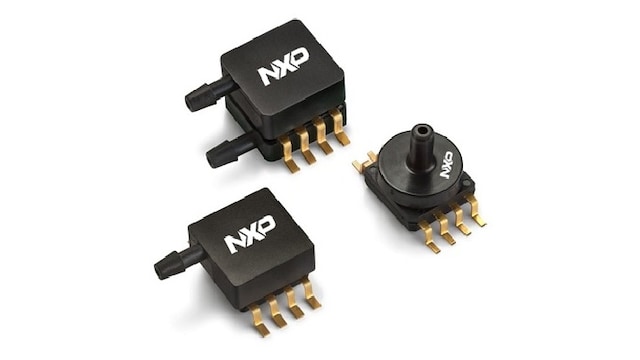

滚动图片以放大

MPxx5004系列(MPXV5004G和MPVZ5004G系列)是最新型的单片式硅压力传感器。这些传感器集先进的微机械技术、薄膜金属化和双极性工艺于一身，可提供与所施压力成正比、精确的高电平模拟输出信号。

产品详情

选择区域:

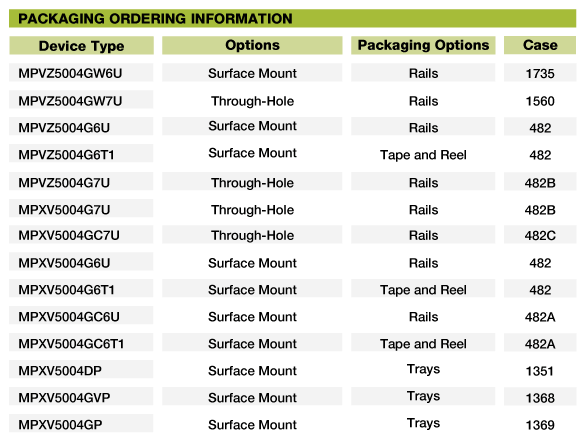

框图

MPxx5004_BD

获取框图PDF

功能

  • 温度补偿范围为10°到60℃
  • 可提供应变片表面贴装(SMT)或过孔(DIP)配置
  • 耐用型热塑(PPS)封装
  • MPVZ5004G独有的特性：
    • 专为家电、消费电子、医疗保健和工业控制市场而设计
    • 改进后的轴向端口适用于工业级管材
    • +10到+60℃温度范围内0到100 mm H2O的最大误差率为1.5%，带自动调零功能
    • +10到+60℃温度范围内100到400 mm H2O的最大误差率为2.5%，带自动调零功能
    • +10到+60℃温度范围内0到400 mm H2O的最大误差率为6.5%，无自动调零功能
