面向门禁、配有可选接触式接口的NFC Cortex®-M0一体化微控制器

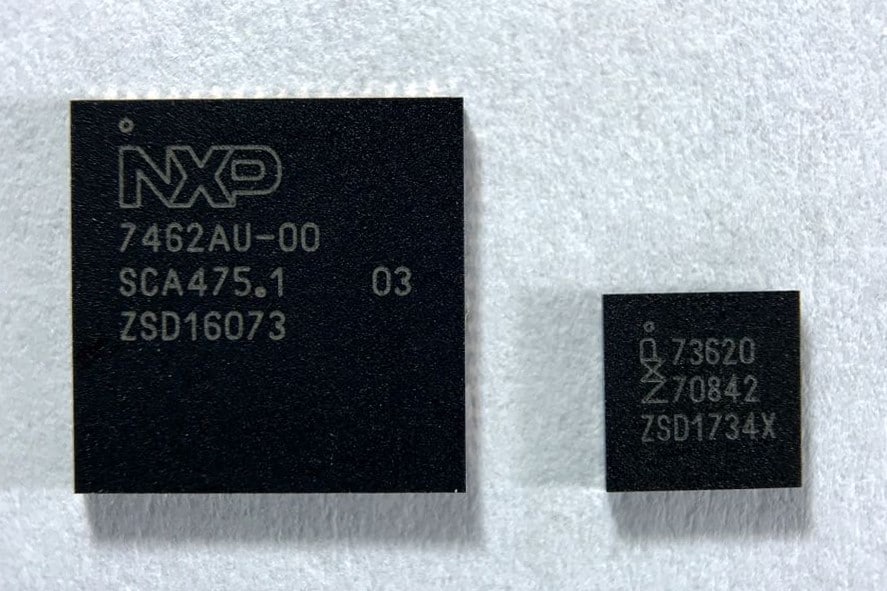

PN7462

滚动图片以放大

请查看标签和读卡器设备的全新线上NFC天线工具。

PN7462系列搭载基于32位Arm® Cortex®-M0的NFC微控制器，具有高性能和低功耗等特点。与现有架构相比，它具有简单的指令集和存储器寻址，代码长度也更短。PN7462系列为您提供一体化解决方案，具有NFC等功能，在一块芯片上支持所有NFC Forum模式、微控制器、可选的接触式智能卡读卡器和相关软件。它的CPU工作频率高达20MHz。

请参阅下表中产品的主要差异。

产品详情

框图

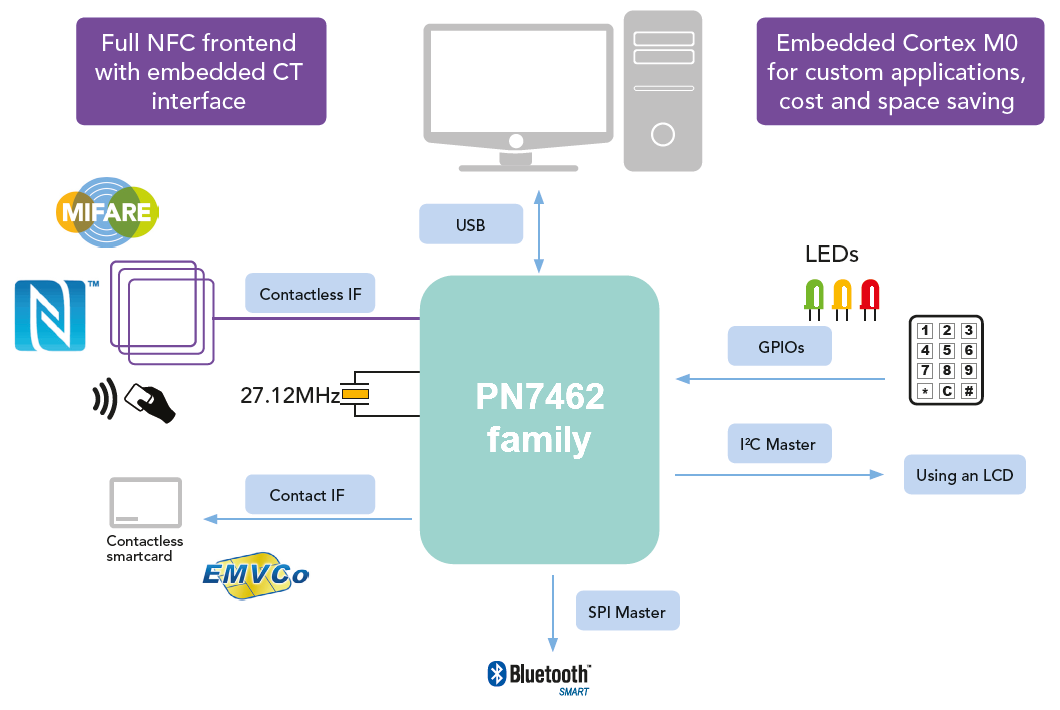

PN7462系列示例应用

PN7462 Family Sample Application
获取框图PDF

特性

集成的接触式接口前端

  • A、B和C类卡可以在1.8V、3V和5V电源电压上运行
  • 特定ISO UART，通过频率或分频比率设置来实现不同的波特率，T=0时的字符级错误管理，以及额外保护时间寄存器
  • A类DC-DC转换器支持3V及更高的电压，而B类支持2.7V及更高的电压
  • 接触式卡具有散热和短路保护功能
  • 自动激活和去激活序列，短路、卡拔出、过热和VDD或VDD压差情况下由软件或硬件触发
  • 增强型ESD防护（<12kV）
  • 符合ISO/IEC7816标准
  • 符合EMV接触式协议规范
  • 时钟生成频率高达13.56MHz
  • 支持同步卡
  • 可以扩展大量接触式接口，增加TDA8026等插槽扩充器

集成的ISO/IEC7816-3&4 UART接口

    PN7462系列可以扩展可用接触式接口的数量。它使用I/O辅助接口连接插槽扩展（TDA8035——1个插槽，TDA8020——两个插槽和TDA8026——5个插槽）。

  • 提供A类（5V）、B类（3V）和C类（1.8V）智能卡
  • 智能卡保护
  • 三条受保护的半双工双向缓冲I/O线（C4、C7和C8）
  • 符合ISO/IEC7816和EMVCo标准

集成的免接触式接口前端

  • 高射频输出功率前端IC，适合高达848kbit/s速率的传输
  • 支持NFC IP1和NFC IP2
  • 支持全NFC Forum标签（类型1、类型2、类型3、类型4A、类型4B和类型5）
  • 主动和被动，目标和发起P2P
  • 卡仿真符合ISO14443类型A
  • ISO/IEC14443类型A和类型B
  • 使用Crypto1的MIFARE产品
  • ISO/IEC15693和ISO/IEC18000-3模式3
  • 检测低功耗卡
  • 动态电源控制(DPC)
  • 自适应波形控制(AWC)
  • 自适应范围控制(ARC)
  • 符合EMV免接触式协议规范

Cortex-M0微控制器

  • 处理器内核
    • Arm® Cortex®：32位M0处理器
    • 内置嵌套向量中断控制器（NVIC）
    • 不可屏蔽中断
    • 24位系统节拍定时器
    • 运行频率高达20MHz
    • 启用低功耗的时钟管理
  • 存储器
    • 闪存：160kB/80kB
    • SRAM：12kB
    • EEPROM：4kB
    • 包含40kB Boot ROM，包括面向代码下载的USB大容量主引导加载程序
  • 调试选项
    • 串行线调试（SWD）接口
  • 外设
    • 主机接口：
    • 全速USB 2.0，提供USB 3.0集线器的连接功能
    • 用于串行通信的HSUART，支持9600波特至115200波特的标准速率，以及最高1.288Mbit/s的更快速率
    • SPI，具有半双工和全双工功能，速率高达7Mbit/s
    • I2C，支持标准模式、快速模式和高速模式，支持多个地址
    • 控制器接口：
    • SPI，具有半双工功能，速率为1Mbit/s至6.78Mbit/s
    • I2C，支持标准模式、快速模式、快速模式+和时钟扩展
  • 最多21个通用I/O (GPIO)，可配置上拉/下拉电阻
  • GPIO1至GPIO12可用作边缘和电平敏感的中断源
  • 电源
    • 两种低功耗模式：待机模式和硬掉电模式
    • 支持USB主机接口的挂起模式
    • 通过主机接口、通用IO和射频场检测，将处理器从硬掉电模式、待机模式和挂起模式唤醒
    • 集成的PMU，可自动调节内部稳压器，最大程度降低所有可能采用的电源模式下的功耗
    • 上电复位
    • 射频电源：外置，或使用集成的LDO（TX LDO，可配置为3V、3.3V、3.6V、4.5V和4.75V）
    • 键盘电压电源：外置3.3V或1.8V，或使用集成的LDO（3.3V电源电压）
  • 定时器
    • 4个通用定时器
    • 可编程的看门狗定时器（WDT）
  • CRC协处理器
  • 随机数生成器
  • 时钟
    • 晶振，频率为27.12MHz
    • USB专用PLL，频率为48MHz
    • 集成的HFO频率为20MHz，LFO频率为365kHz

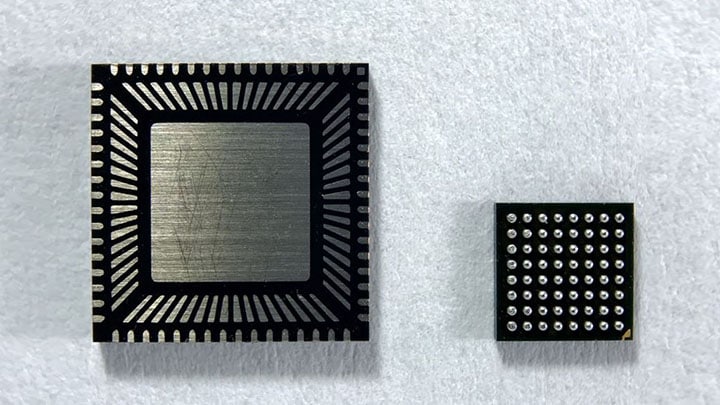

  • 概述
    • HVQFN64封装
    • VFBGA64封装
    • 温度范围：-40 °C至+85 °C

其他特性

部件编号包含： PN7360AUEV, PN7360AUHN, PN7362AUEV, PN7362AUHN, PN7412AUHN, PN7462AUEV, PN7462AUHN.

对比表

PN7462系列 PN7412AU PN7462AU PN7362AU PN7360AU
产品参考 PN7412AUHN PN7462AUHN PN7462AUEV PN7362AUHN PN7362AUEV PN7360AUHN PN7360AUEV
封装类型 HVQFN64 HVQFN64 VFBGA64 HVQFN64 VFBGA64 HVQFN64 VFBGA64
免接触式接口 无 NFC Forum合规
可用闪存 160kB 80kB
通用I/O 12至21 14至21
接触式接口 A类、B类、C类 无
ISO/IEC7816- &: 4 UART 有 无
